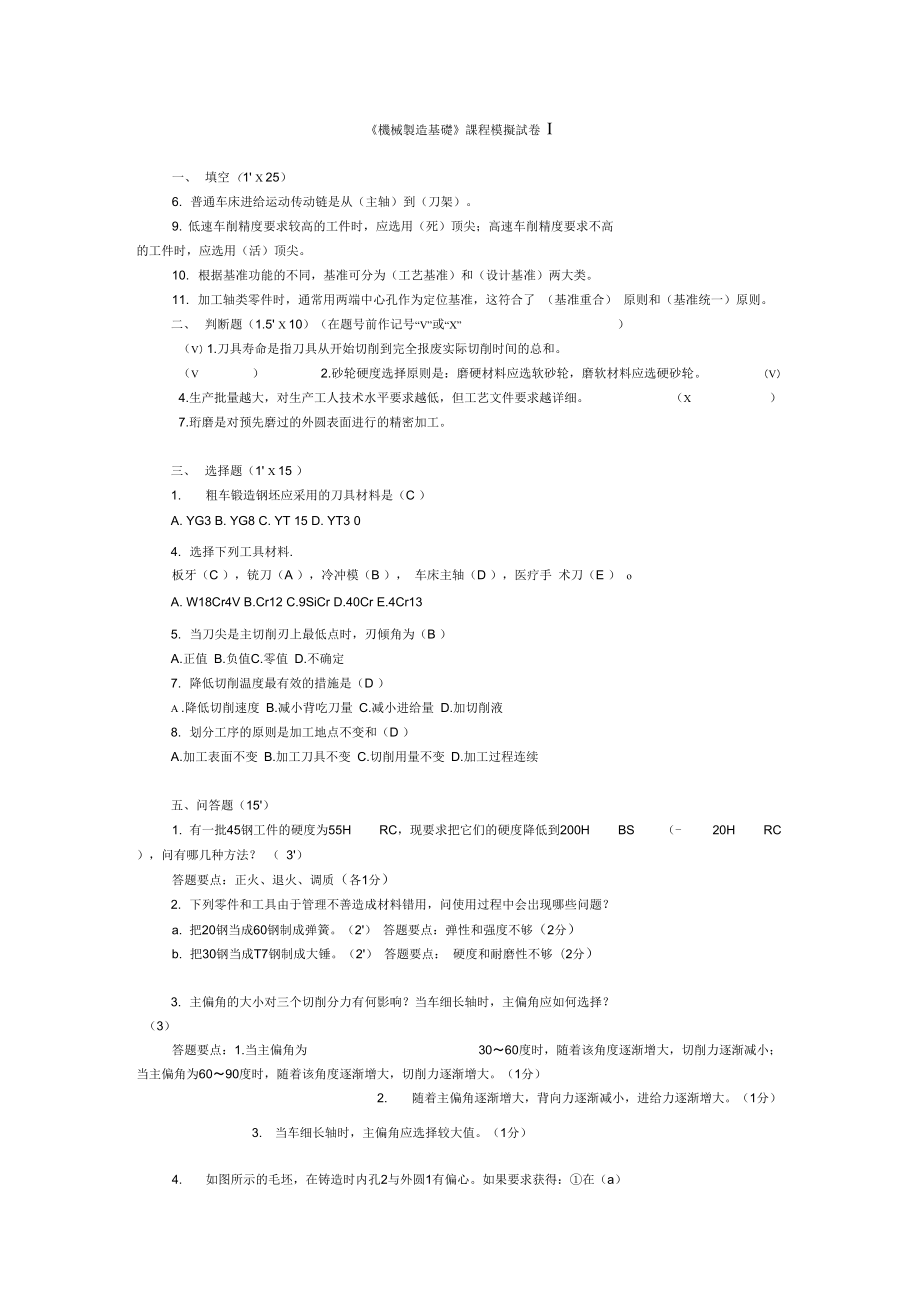

1、機械製造基礎課程模擬試卷 I一、填空(1' X 25)6. 普通车床进给运动传动链是从(主轴)到(刀架)。9. 低速车削精度要求较高的工件时,应选用(死)顶尖;高速车削精度要求不高 的工件时,应选用(活)顶尖。10. 根据基准功能的不同,基准可分为(工艺基准)和(设计基准)两大类。11. 加工轴类零件时,通常用两端中心孔作为定位基准,这符合了 (基准重合) 原则和(基准统一)原则。二、判断题(1.5' X 10)(在题号前作记号“V”或“X”)(V) 1.刀具寿命是指刀具从开始切削到完全报废实际切削时间的总和。(V ) 2.砂轮硬度选择原则是:磨硬材料应选软砂轮,磨软材料应选硬
2、砂轮。 (V) 4.生产批量越大,对生产工人技术水平要求越低,但工艺文件要求越详细。 (X ) 7.珩磨是对预先磨过的外圆表面进行的精密加工。三、选择题(1' X 15 )1. 粗车锻造钢坯应采用的刀具材料是(C )A. YG3 B. YG8 C. YT 15 D. YT3 04. 选择下列工具材料.板牙(C ),铳刀(A ),冷冲模(B ), 车床主轴(D ),医疗手 术刀(E ) oA. W18Cr4V B.Cr12 C.9SiCr D.40Cr E.4Cr135. 当刀尖是主切削刃上最低点时,刃倾角为(B )A.正值 B.负值C.零值 D.不确定7. 降低切削温度最有效的措施是(
3、D )A .降低切削速度 B.减小背吃刀量 C.减小进给量 D.加切削液8. 划分工序的原则是加工地点不变和(D )A.加工表面不变 B.加工刀具不变 C.切削用量不变 D.加工过程连续五、问答题(15')1. 有一批45钢工件的硬度为55H RC,现要求把它们的硬度降低到200H BS (- 20H RC ),问有哪几种方法? ( 3')答题要点:正火、退火、调质(各1分)2. 下列零件和工具由于管理不善造成材料错用,问使用过程中会岀现哪些问题?a. 把20钢当成60钢制成弹簧。(2') 答题要点:弹性和强度不够(2分)b. 把30钢当成T7钢制成大锤。(2'
4、) 答题要点: 硬度和耐磨性不够(2分)3. 主偏角的大小对三个切削分力有何影响?当车细长轴时,主偏角应如何选择?(3)答题要点:1.当主偏角为 3060度时,随着该角度逐渐增大,切削力逐渐减小; 当主偏角为6090度时,随着该角度逐渐增大,切削力逐渐增大。(1分)2. 随着主偏角逐渐增大,背向力逐渐减小,进给力逐渐增大。(1分)3. 当车细长轴时,主偏角应选择较大值。(1分)4. 如图所示的毛坯,在铸造时内孔2与外圆1有偏心。如果要求获得:在(a) 图中,与外圆有较高同轴度的内孔,应如何选择粗基准?在(b)图中,内孔2的 加工余量均匀,应如何选择粗基准? (5)答题要点:1.在(a)图中,选
5、择外圆1为粗基准,加工内孔2。( 2分)2. 在(b)图中,选择内孔2为粗基准,光外圆1,再以外圆1定位加 工内孔2。( 3分)六、一车床主轴(© 15mm )承受中等载荷,要求轴颈部位的硬度为 5055HRC, 其余地方要求具有良好的综合力学性能,硬度为2024HRC。回答下列问题:(共15 分)1. 该轴选用下列材料中的哪种材料制作较为合适,为什么? ( 4')(2 0Cr、20CrMnTi、40CrNiMo、45、60S i 2 M n )答题要点:选择 45钢。(2分)理由:45钢经调质处理具有优良的综合机械性能,轴颈经表 面淬火后表面硬度能达到要求。(2分)2. 初
6、步拟定零件轴的加工工艺路线。(5)答题要点:下料-锻造-正火-粗加工-调质-精加工-表面淬火 +低温回火 T磨(5分)3. 指岀在加工路线中每步热处理的作用(6')答题要点:1.正火能 调整硬度便于机加工,为淬火作准备。 (1.5)2. 调质能获得优良的综合机械性能。 (2)3. 表面淬火 + 低温回火能提高表面硬度和耐磨性,同时消除淬火 应力、提高抗冲能力。 (2.5)機械製造基礎課程模擬試卷 n一、填空(1' X 25)2. 切削运动包括(主)运动和(进给)运动两种,其中(主)运动是切削运动 中速度最高,消耗功率最大的运动。5. p是前角符号,它是在(正交)平面内测量的(基
7、面)与(前刀面)之间 的夹角。8. 根据铳刀和工件相对位置的不同,它可分为(对称铳)和(不对称铳)两种不 同的铳削方式。9. 在钢的普通热处理里,其中(退火)和(正)属于预先热处理。二、判断题(1.5' X 10)(在题号前作记号“V”或“X”)(X )4 .积屑瘤使刀具的实际前角增大,并使切削轻快省力,所以对精加工有利。(X ) 6.钨钛钻类硬质合金刀具适合加工脆性材料。(X ) 7.铰孔既能提高孔的尺寸精度和降低表面粗糙度,也能纠正原有孔的位置 误差。(X ) 9.粗磨时应选用粒度号大的磨粒,精磨时则应选用粒度号小的磨粒。三、选择题(1' X 15 )4. 选择下列工具、零
8、件的材料.铣刀(A ),冷冲模(B ),汽车变速箱中的齿轮(C ),滚动轴承的内 外套圈(D ) o.W18Cr4V b. Cr 1 2 c .20CrMnTi d.GCr15.车削螺纹时,常用开倒车退刀,其主要目的是(C ) oA.防止崩刀 B.减少振动 C.防止乱扣 D.减少刀具磨损7. 精基准所用的定位基准表面是(D)。A.未加工表面B.精度最高的表面 C.粗造度最低的表面 D.已经加工过的表面五、问答题(15')1. 有一批45钢工件的硬度为55H RC,现要求把它们的硬度降低到200H BS (- 20H RC ),问有哪几种方法? ( 3')答题要点:正火、退火、调
9、质(各1分)2. 为什么扩孔钻所扩孔比钻头所扩的孔的加工精度要高? ( 3分)答题要点:主要由两者结构不同决定。(1)具体表现为:1. 扩孔钻比钻头刚度和强度更好。 (1)2. 扩孔钻齿数一般较钻头多,故导向性较好,对孔的形状误差修正能力较好。(1 )3. 扩孔钻主切削刃较钻头短,故切屑较窄,分屑与排屑较容易。(1 )3. 如果错把1 0钢当成35钢制成螺钉,在使用时会有什么问题? ( 3')答题要点: 强度不够。(3分)4.如图所示要加工零件的内孔,其材料为 45钢,尺寸精度及表面粗造度如图示。试选择单件小批生产条件下的主要机械加工工艺过程(6分)答题要点:单件小批生产主要机械加工工
10、艺过程工序号工序内容设备1长度留余量锯断下料。(0. 5)锯床 (0. 5)2卡盘夹右端毛坯外圆,车左端面和大外圆;掉 头车右端面和阶梯圆;钻孔;扩孔留铰孔余量;铰 孔到图纸要求。(4)卧式车床 (1 )六、有一传动齿轮承受较大冲击载荷,要 求心部有很好韧性,表面硬度要求达到 5863HRC。回答下列问题:(共15分)1. 该齿轮选用下列材料中的哪种材料制作较为合适,为什么? ( 4分)(20Cr、20CrMnTi、40C r、T1 2、9Si Cr)答题要点 : 选用 20CrM nTi。( 2)该钢含碳量低,经渗碳后,可提高表面含碳量,经最终热处理后表 面可达硬度要求,而心韧性很好。(3)
11、2. 初步拟定该齿轮的加工工艺路线。(5分)答题要点:下料-锻造-正火-粗加工、半精加工-渗碳+淬火+低温回火 宀磨(4)3. 指岀在加工路线中每步热处理的作用(6')答题要点:正火能调整硬度便于机加工,为淬火作准备。(1.5 )渗碳能提高表面含碳量。(1.5 ) 淬火能使表层获得高碳马氏体和碳化物,从而达到硬度 5863H RC,心部获得低碳马氏体,具有高的强韧性。 (1.5 )低温回火能消除洋火应力、提高抗冲能力,防止产生磨削裂纹。(1.5 )機械製造基礎課程模擬試卷川一、填空(1' X 25)7. a 0是(前角)的符号,它是在(正交平面)面内测量的(基面)与(前刀面)
12、之间的夹角。8. 镗床上常用的镗刀有(单刃)镗刀和(多刃)镗刀两种。(多刃)镗刀不能纠 正孔的位置误差。9. 用面铳刀的端面刀齿加工平面称为(端铳)法。根据铳刀和工件相对位置的不 同,它又可以分为(对称铳)和(不对称铳)两种铳削加工方法。二、判断题(1.5' X 10)(在题号前作记号“V”或“X”)(X )6.车削长径比L / D > 10的细长轴类零件,再没有使用中心架和跟刀架时,由于径向力的作用,会使车削后的工件成为中凹形。(X )7.无心磨削时,导轮的轴线与砂轮的轴线应平行。(X )8.砂轮的硬度是指磨粒的硬度。(X )9.由于不完全定位所限制工件的自由度数少于6个,所以
13、是不允许出现的。(X )10.粗基准即是粗加工定位基准。三、选择题(1' X 15 )8. 在制造45钢轴类零件的工艺路线中,调质处理应安排在(B )。A.机械加工之前 B.粗精加工之间 C.精加工之后 D.难以确定9. 积屑瘤对粗加工有利的原因是(A )。A.保护刀具,增大了实际前角 B.保护刀具,增大了实际后角C.保护刀具,提高了加工精度 D.保护刀具,提高了表面质量10. 机床型号CQ6140中的“ 40”表示(C )。A.中心高为400mm B.中心高为40mmC.床身上最大回转直径为400m m D.床身上最大回转直径为40mm11. 安装工件时不需要找正的附件是(B ) o
14、A.三抓卡盘和花盘 B.三爪卡盘和顶尖C.四爪卡盘和花盘 D.四爪卡盘和顶尖12. 下列加工方法中,能加工孔内环形槽的是(D ) oA.钻孔 B.扩孔C.铰孔 D.镗孔13. 砂轮的硬度是指(C ) oA.磨粒的硬度 B.结合剂的硬度C.结合剂粘结磨粒的牢固程度D.磨粒与结合剂硬度的总称14. 在工序图中用来确定本工序所加工表面的尺寸、形状或位置的基准称为(A ) oA.工序基准 B.测量基准 C.定位基准 D.装配基准1 5.在平面磨床上磨削平面应采用(B ) oA .完全定位 B.不完全定位 C.欠定位 D.过定位五、问答题(15')3. 车外圆时,车刀装得过高或过低,刀具角度会发
15、生哪些变化?对加工有何影响? ( 5分)答 题 要 点 : 1 ) 车 刀 装 得 过 高 将 会 使 刀 具 的 实 际 前 角 增 大 , 实 际 后 角 减 小 ; 装 得过低会使得刀具的实际前角减小,实际后角增大。(2分)2 ) 刀 具 的 实 际 工 作 角 度 变 化 均 改 变 了 原 设 计 值 , 偏 离 了 刀 具 的 最 佳 切 削 状 态 。 刀 具 转 得 过 高 ,会 加 大 刀 具 后 刀 面 与 工 件 的 摩 擦 ;刀 具 装 得 过 低 ,容 易 引 起扎刀,对加工均不 利。 ( 3分)六、机床变速箱齿轮,模数 M = 4,要求齿面耐磨,表面硬度达到5863
16、HRC, 心部强度和韧性要求 不高。回答下列问题:(共 15分)1. 该齿 轮选用下列材料中的哪种材料制作较为合适, 为什么?(5分)( 20Cr、 20CrMnTi、 45、 40Cr、 T12、 9SiCr) 答题要 点: 选用 40Cr。理 由 :由 于 该 齿 轮 表 面 硬 度 要 求 较 高 ,而 心 部 强 度 和 韧 性 要 求 一 般 ,故 选 中 碳钢或中碳合金结构 钢加表面淬火即可达 到性能要 求。选用 40Cr 是由于它比 45钢具 有更好的淬透性和淬 火变形小的优点, 比较适合机床变速箱 齿轮的加工和使用要 求。2. 初步拟定齿轮的加工工艺路线。(4分)答题要 点:
17、本齿轮的加工工艺路线为:下料锻造正火 粗加工调质精 加工齿部表面淬火磨削3. 指出在加工路线中每步热处理的作用(6 分)答题要点:正火的作用:消除锻造应力、 细化晶粒、 降低硬度、 改善切削性能 调质的作用:获 得均匀的索氏体组织, 提高零件的综 合力学 性能, 以便在齿轮 表面淬火时得到均匀 致密的硬化层, 为淬 火做好组织准备。 淬火的作用:提高齿面的硬度和耐磨性。機械製造基礎課程模擬試卷 IV一、填空(1' X 25)7. K是(主偏角)的符号,它是在(基)面内测量的(主切削平面)与(假定 工作平面)之间的夹角。8. 刀具磨损的过程可分为(初期)磨损阶段(正常)磨损阶段和(急剧)
18、磨损阶 段三个阶段。9. 精度要求高的小锥孔(通孔,未淬火)应用(铰孔)加工方法,箱体零件上尺 寸与位置精度都要求较高、尺寸较大的孔应用(镗孔)方法加工,直径较大且淬过火、 精度要求高的孔应用(磨孔)方法加工。二、判断题(1.5' X 10)(在题号前作记号“V”或“X”)(V ) 6.车削长径比L / D > 10的细长轴类零件,在没有使用中心架和跟刀架 时,由于径向力的作用,会使车削后的工件成为中凸形。(X ) 7.当以很大的刀具前角、很大的进给量和很低的切削速度切削钢等塑性 金属时形成的是节状切屑。(X ) 8.砂轮的组织越粗大,磨料所占的体积百分比也就越大。(X ) 9.
19、定位装置、夹紧装置、分度装置构成了夹具的基本组成。(X ) 10精基准即是精加工所用的定位基准。三、选择题(1' X 15 )7.在W1 8Cr4V高速钢中,W元素的作用是(C )。A.提高淬透性 B.细化晶粒 C.提高红硬性 D.固溶强化9. 牌号 YT15中的“ 15 ”表示(B ) oA. WC的百分含量 B.TiC的百分含量C. Co的百分含量 D.顺序号10. 与工件已加工表面相对的刀面是(C ) oA.主后刀面 B.前刀面C.副后刀面 D.底平面11. 用较大的的前角、较高的切削速度切削铸铁和黄铜等脆性材料时所产生的切 屑是(C ) oA.带状切屑 B.节状切屑C.崩碎切屑 D.无法确定12. 车削细长轴时,为防止工件产生弯曲和振动,应尽量减少(D ) oA.轴向力 B.前角 C.主偏角 D.径向力13. 逆铳与顺铳相比,其优点是(B ) oA.散热条件好B.切削时工作台不会窜动C.加工质量好 D.生产率高14. 白刚玉砂轮适于磨削(D ) oA.铸铁 B.陶瓷 C.硬质合金 D.淬火钢15. 加工时使工件在机床或夹具中占据一个正确位置所用的基准称为(C ) oA.工序基准 B.测量基准 C.定位基准 D.设计基准五
