公路工程评定及质检资料用表说明

1、一、路基工程用表开工报告、施工准备及相应的测量资料放样、成品检验等,各工序的资料用表1、路基土石方用表A、活表与掘除开工报告一SJ14中间交工证书一 SJ05 工序检验申请单一ZJ201 活理与掘除检验 表B、软土地基1活淤回填SJ14中间交工证书一SJ01、CS115、CS116 活淤前后放样资料一SJ05 工序检验申请单一ZJ202 路基填方基底质检表一CS506 不合格、合格的动力触探试验记 录表一SJ05 工序检验申请单一ZJ203 填筑过程质检表一CS208 填土压实 度试验记录表一CS204 含水量一CS226 填石填石路堤密实度检测记录表2砂垫层SJ14中间交工证书一SJ01、C

2、S115、CS116 砂垫层前后放样资料一 SJ05 工序 检验申请单一ZJ202 路基填方基底质检表一CS506 不合格、合格的动力触探试验 记录表一SJ05 工序检验申请单一ZJ203 填筑过程质检表一SJ05 工序检验申 请单一ZJ205砂垫层软基处治质检表3袋装沙井、塑料排水板SJ14中间交工证书一SJ01、CS115、CS116 施工测量记录表一 SJ05 工序检验 申请单一ZJ206 碎石桩、砂桩、粉喷桩、袋装砂井及塑料排水板施工质检记录表 一SJ05 工序检验申请单一ZJ207 袋装砂井、塑料排水板质检表4碎石桩、砂桩SJ01、CS115、CS116 施工测量记录表一 SJ05

3、工序检验申请单一ZJ206 碎 石桩、砂桩、粉喷桩、袋装砂井及塑料排水板施工质检记录表一 SJ05 工序检验申请单 一ZJ208 碎石桩砂桩质检表5粉喷桩SJ01、CS115、CS116 施工测量记录表一 SJ05 工序检验申请单一 ZJ206 碎 石桩、砂桩、粉喷桩、袋装砂井及塑料排水板施工质检记录表一 SJ05 工序检验申请单 一ZJ209 粉喷桩质检表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表C、土方路基填筑一般填筑,含填前碾压SJ01 放样申请表一CS115 放样记录一SJ05 工序检验申请单一ZJ203 填 筑过程质检表一CS116 水准测量

4、记录一CS204 含水量一CS208 压实度试 验记录表/ CS226 填石路堤密实度检测记录表.注：1、试验段出试验段路基施工记录,试验段成果汇总表2、SJ14中间交工证书在93区、94区、96区添加此表3、SJ01、CS115根据监理要求,可以每三层或五层做一次D、挖方、借方用丁填筑：设计路基挖方应有SJ05 工序检验申请单一 施工放样测量记录表一 断面图应有现 场监理签证.借方土质变化时与开工报告中的填料相比,应该及时补做全部土工试验,需 用 CS211、CS212、CS213、CS215-CS217、CS210、CS214、CS220、CS222可能需要 CS225、CS221等表.E

5、、上路床、下路床、上路堤、下路堤阶段性验收SJ05 工序检验申请单一ZJ204 路基现场质量检验报告单一CS208 压实度记录 表/CS226 填石路堤密实度检测记录表一CS204 含水量一CS608 压实度汇总 一CS101 路基宽度,偏位测量纪录表一CS102 路堤、路床项面高程、横坡测量整理 计算表一CS103 路基边坡测量纪录表一CS104 路基沉降观测表必要时可能需要 一CS105 平整度测量记录表,上路床顶验收意味着路基土石方整体验收,必须有 CS504 表叫弹弯沉试验记录表F、台背回填SJ14 中间交工证书一 SJ01 放样申请表一CS115 放样记录一SJ05 工 序检验申请单

6、一SJ05 工序检验申请单一ZJ203 路基填筑过程质检记录表一CS116 水准测量记录一SJ05 工序检验申请单一ZJ676 台后回填检查表一CS204 含 水量一CS208 压实度记录表/ CS226 填石路堤密实度检测记录表一ZJ204 路 基现场质量检验报告单注：、ZJ204路基现场质量检验报告单注：用于台背回填过程中的96区顶面的位置；、ZJ676在台背回填中,每报验一次,需添加此表G、土工合成材料处治层SJ14 中间交工证书一SJ05 工序检验申请单一ZJ210 土工合成材料处治层质 检表填挖交界处土工格栅质检亦采用此表一CS331 土工合成材料单位面积质量试验 记录表一CS332

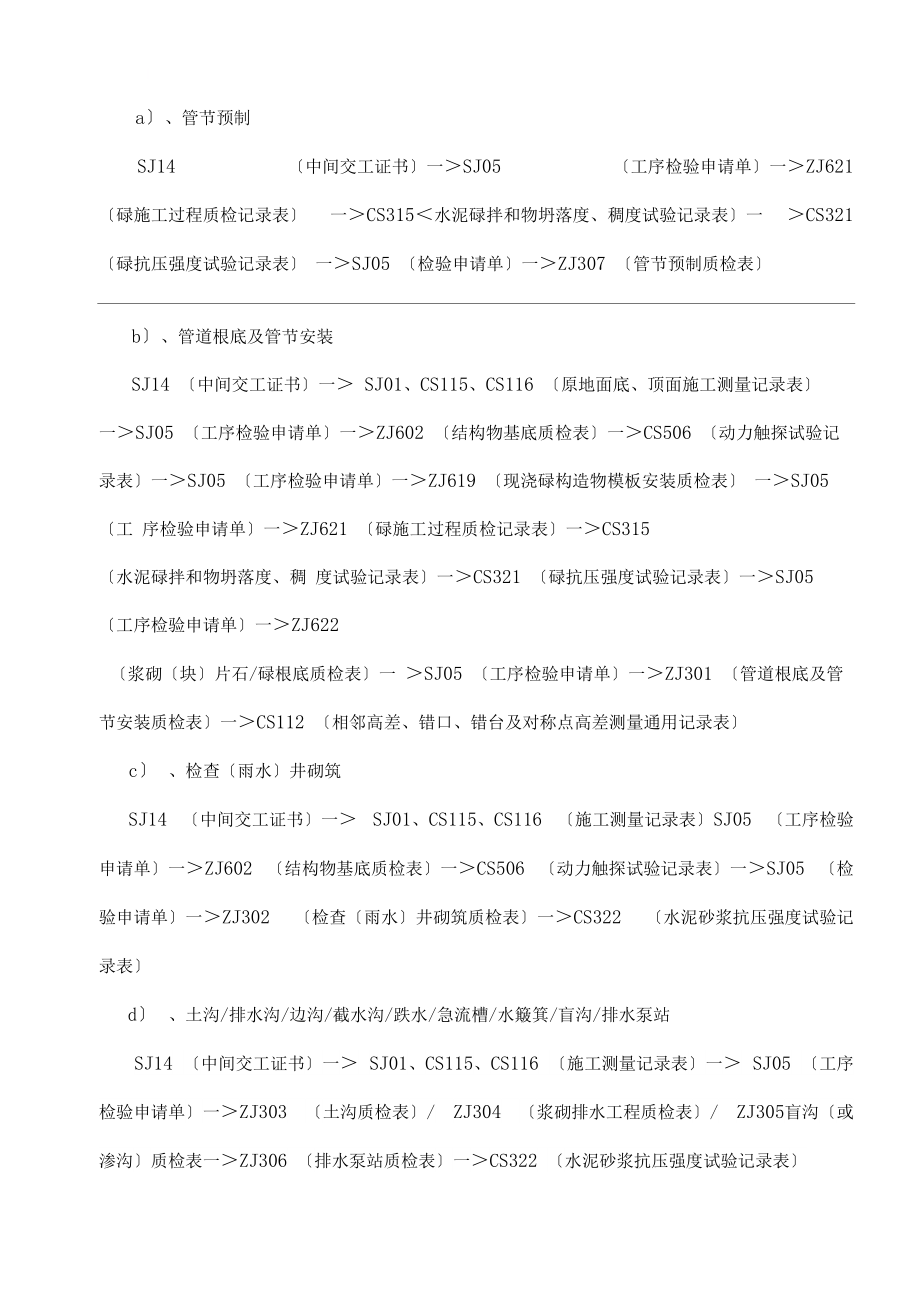

7、 土工合成材料厚度试验记录表一CS333 土工合成材料拉伸试验记 录表2、排水工程开工报告及相应的分部、分项评定相应的测量资料a、管节预制SJ14 中间交工证书一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表 一CS315水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表 一SJ05 检验申请单一ZJ307 管节预制质检表b、管道根底及管节安装SJ14 中间交工证书一 SJ01、CS115、CS116 原地面底、顶面施工测量记录表一SJ05 工序检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记 录表一SJ05 工序检验申请单一ZJ619 现浇

8、碌构造物模板安装质检表 一SJ05 工 序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠 度试验记录表一CS321 碌抗压强度试验记录表一SJ05 工序检验申请单一ZJ622浆砌块片石/碌根底质检表一 SJ05 工序检验申请单一ZJ301 管道根底及管节安装质检表一CS112 相邻高差、错口、错台及对称点高差测量通用记录表c、检查雨水井砌筑SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表SJ05 工序检验 申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表一SJ05 检 验申请单一ZJ302 检查雨水井砌筑质检表一C

9、S322 水泥砂浆抗压强度试验记 录表d、土沟/排水沟/边沟/截水沟/跌水/急流槽/水簸箕/盲沟/排水泵站SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一 SJ05 工序 检验申请单一ZJ303 土沟质检表/ ZJ304 浆砌排水工程质检表/ ZJ305盲沟或 渗沟质检表一ZJ306 排水泵站质检表一CS322 水泥砂浆抗压强度试验记录表3、砌筑防护工程A、砌体防护开工报告及相应的分都、分项评定相应的测量资料SJ05 工序检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表 一SJ05 检验申请单一ZJ401 砌体挡土墙质检表一CS322 水泥砂

10、浆抗压强 度试验记录表B、石笼防护SJ05 检验申请单一ZJ409 石笼防护质检表,格宾挡墙也用此表C、锚喷防护SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍 落度、稠度试验记录表一CS321 碌抗压强度试验记录表一SJ05检验申请单一ZJ404 锚喷支护质检表,工程工程中如有喷身碌护坡等其他防护工程,各承包人根据实际需要提 出要求,可由工程治理者自行新增表格,代号从 ZJ410开始编制.D、抗滑桩SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工 序检验申请单一ZJ603 桩基钻孔、挖孔过程质检记录表一ZJ604

11、桩基成孔质检表 一ZJ605 灌柱桩钢筋加工及安装质检表自制钢筋附表/ ZJ620 预制碌模板安装质检表 如为预制桩时需增加此表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表 /ZJ606 桩基水下碌灌注过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记 录表一CS321 碌抗压强度试验记录表一 SJ05 检验申请单一ZJ410 抗滑桩质 检表E、导流工程SJ05 工序检验申请单一ZJ619/ZJ620 构造物模板安装质检表一SJ05 工 序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠 度试验记录表一CS321 碌抗压强度试验记录表一S

12、J05检验申请单一ZJ408 导 流工程质检表一CS105 平整度测量记录表F、锥坡、护坡、护面墙、骨架护坡SJ05 工序检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试 验记录表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水 专业资料泥碌拌和物坍落度、稠度试验记录表一CS321 CS322 碌、砂浆抗压强度试验记录表 一SJ05 工序检验申请单一ZJ405 锥、护坡质检表；ZJ406 浆砌砌体质检表用丁 骨架护坡,干砌片石用ZJ407,锚杆骨架护坡质检用ZJ406 浆砌砌体质检表,锚杆检测借 用隧道用表ZJ823 隧道洞身锚杆检验报告单,护坡如有

13、预制构件的那么应先做 ZJ634表小 型预制构件质检表及CS321 碌抗压强度试验记录表.H、挡土墙1、根底SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工序 检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表I. 1砌体、碌挡土墙SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工 序检验申请单一ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表一SJ05 检验申请单一Z

14、J401 碌挡土墙质检表一ZJ101 导线点质检报表SJ05 工序检验申请单一 砌体CS322 水泥砂浆抗压强度试验记录表一 SJ05 检 验申请单一ZJ401 砌体挡土墙质检表,如果为浆砌碌预制块,那么宜在预制厂开工前递 交开工报告一SJ05 预制件检验申报一ZJ634 预制件分批质检,预制过程中的检验用 ZJ621、CS315、CS321 等表.值得强调的是大型砌体或混凝土挡土墙,其根底质检用ZJ622,墙身质检用ZJ626 ,而不能用ZJ401表.1.2悬臂式/扶臂式挡土墙SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工序 检验申请单一ZJ619

15、构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ401 砌体和碌挡土墙质检表 一CS322 水泥砂浆抗压强度试验记录表一ZJ101导线点质检报表1.3锚杆、锚碇板和加筋土挡土墙SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工序 检验申请单一ZJ620 构造物模板安装质检表一 假设有钢筋SJ05 工序检验申请单 一ZJ616/ZJ617 钢筋及骨架质检表一SJ05 工序检验申请单一ZJ621 碌施工过 程质检记录表

16、一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321碌抗压强度试验记录表一SJ05 检验申请单一ZJ412 挡土墙锚杆、拉杆安装质检表一SJ05 工序检验申请单一ZJ413加筋挡墙筋带质检表一SJ05 工序检验申请单一ZJ411 挡土墙面板预制质检表一SJ05 工序检验申请单一ZJ402 加筋土挡土墙面板安装 质检表一SJ05 工序检验申请单一ZJ403 加筋土挡土墙总体质检表一ZJ101导 线点质检报表1.4墙背填土SJ14中间交工证书 一 SJ01 放样申请表一CS115 放样记录一SJ05 工序检 验申请单一ZJ203 路基填筑过程质检记录表一CS116水准记录表一CS208

17、压 实度试验记录表/ CS226 填石试验记录表一SJ05 工序检验申请单一ZJ676 台 后回填检查表4、小桥、人行天桥及符合小桥标准的通道、渡槽每座,按根底及下部构造、上部构造预制、 安装或浇筑,桥面,栏杆,人行道等分项工程整理,归档容参照特大,大,中桥5、涵洞、通道开工报告及相应的分部、分项评定相应的测量资料1、盖板涵/通道a、根底SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工序 检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表一SJ05 工序检验申请单一 ZJ619 构造物模板安装质检表一 SJ05 工序检验申请单 一Z

18、J621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表 一CS;321碌抗压强度试验记录表一 SJ05 检验申请单一ZJ622 浆砌块片石/碌根底质检表b、墙身SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一 SJ05 工 序检验申请单一ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表 一SJ05 检验申请单一ZJ702 涵台质检表一CS109 高 程偏差测量通用整理记录表一CS114 断面或截面尺寸测量通用记录表c

19、、盖板预制及安装SJ05 工序检验申请单一ZJ616 钢筋及骨架质检表/ ZJ617 钢筋网检查表 一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录衰一CS315 水泥碌拌和 物坍落度、稠度试验记录表一CS321 碌抗压强度试验记录表一SJ05 检验申请单 一ZJ704 盖板制作质检表一SJ05检验申请单一ZJ705 盖板安装质检表一CS109 高程偏差测量通用整理记录表一CS114 断面或截面尺寸测量通用记录表d、盖板现浇SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一 SJ05 工 序检验申请单一ZJ616 钢筋及骨架质检表/ ZJ617 钢筋网检查表

20、一SJ05 工序专业资料检验申请单一ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ704 盖板制作质检表一CS109 高程偏差测量通用整理记录表一CS114 断面或截面尺寸测量通用记录表e、洞口、铺底一字墙/八字墙SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工 序检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表一SJ05 工序检验申请单一 ZJ619 构造物模板安装质检表一

21、 SJ05 工序检验申请单 一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表 一CS321 碌抗压强度试验记录表/CS322 水泥砂浆抗压强度试验记录表一SJ05 检验申请单一ZJ709 一字墙或八字墙质检表一CS109 高程偏差测量通用整理记 录表一CS114 断面或截面尺寸测量通用记录表,具体要求请参考编制本第一卷 23页.f、涵洞水沟SJ05工序检验申请单一CS315 水泥碌拌和物坍落度、稠度试验记录表一CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ634 小型预制构件质检表一Z.T304 浆砌排水工程质检表g、涵洞总体SJ05 检验申请单

22、一ZJ701 涵洞总体质检表2圆管涵a、根底SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工 序检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表一SJ05 工序检验申请单一ZJ619 构造物模板安装质检表一ZJ621 碌施工过程质检记录 专业资料表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录 表一SJ05 检验申请单一ZJ622 浆砌片石/碌根底质检表b、管节预制及安装SJ14 中间交工证书一 SJ01、CS115、CS116 安装后施工测量记录表一 SJ05 工序检验申请单一 ZJ619 构

23、造物模板安装质检表一 SJ05 工序检验申请单 一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表 一CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ703 管座及涵管安装 质检表c、护壁碌SJ14 中间交工证书一 SJ05 工序检验申请单一ZJ619 构造物模板安装质检 表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌 拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表一SJ05 检验申请 单一ZJ622 浆砌块片石/碌根底质检表d、洞口一字墙/八字墙SJ14 中间交工证书一 SJ01、CS115、C

24、S116 施工测量记录表一SJ05工 序检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表一SJ05 工序检验申请单一 ZJ619 构造物模板安装质检表一 SJ05 工序检验申请单 一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表 一CS321 碌抗压强度试验记录表一CS322 水泥砂浆抗压强度试验记录表一SJ05 检验申请单一ZJ709 一字墙或八字墙质检表一CS109 高程偏差测量通用整理记 录表一CS114 断面或截面尺寸测量通用记录表e、涵洞总体SJ05 检验申请单一ZJ701 涵洞总体质检表3倒虹吸a、根底SJ14 中间交工证书

25、一 SJ01、CS115、CS116 施工测量记录表一SJ05 工序 检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表一SJ05 工序检验申请单一 ZJ619 构造物模板安装质检表一 SJ05 工序检验申请单 一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表 一CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ622 浆砌块片石 /碌根底质检表b、管节预制及安装SJ14中间交工证书一 SJ01、CS115、CS116安装后施工测量记录表一SJ05 工序检验申请单一 ZJ619 构造物模板安装质检表一 SJ05 工序检验申请单

26、一ZJ621 碌施工过质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表 一CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ703 管座及涵管安装 质检表c、竖井/集水井砌筑SJ05 工序检验申请单一CS321 碌抗压强度试验记录表一SJ05 检验申请单 一ZJ708 倒虹吸竖井砌筑质检表d、涵洞总体SJ05 检验申请单一ZJ701 涵洞总体质检表4、箱涵a、基坑SJ05 工序检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验 记录表/ CS208 压实度记录表b、根底SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工

27、序检验申请单一ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ622 浆砌块片石/碌根底质 检表c、浇筑SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工 序检验申请单一ZJ616 钢筋及骨架质检表/ ZJ617 钢筋网检查表一SJ05 工序 检验申请单一ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS3

28、21 碌抗压强度试验记录表一SJ05 检验申请单一ZJ706 箱涵浇筑质检表d、洞口一字墙/八字墙SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工序 检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表一SJ05 工序检验申请单一 ZJ619 构造物模板安装质检表一 SJ05 工序检验申请单 一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表 一CS321 碌抗压强度试验记录表一CS322 水泥砂浆抗压强度试验记录表一SJ05 检验申请单一ZJ709 一字墙或八字墙质检表一CS109 高程偏差测量通用整

29、理记 录表一CS114 断面或截面尺寸测量通用记录表e、涵洞总体SJ05 检验申请单一ZJ701 涵洞总体质检表5、拱涵a、根底SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工序 检验申请单一ZJ602 结构物基底质检表一CS506 动力触探试验记录表/ CS208 压实度记录表一SJ05 工序检验申请单一ZJ616 钢筋及骨架质检表一SJ05 工 序检验申请单一ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表一SJ05 检验申

30、请单一ZJ622 浆砌块片石/碌根底质 检表b、边墙SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工 序检验申请单一ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表一SJ05 检验申请单一ZJ702 涵台质检表c、浆砌护拱、拱圈SJ05 工序检验申请单一CS322 水泥砂浆抗压强度试验记录表一 SJ05 工序检验申请单一ZJ613 拱圈砌体质检表一CS109高程偏差测量通用整理记录 表一CS114 断面或截面尺寸测量通用记录表d

31、、碌护拱、拱圈如有钢筋,要做钢筋制件表ZJ616SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一SJ05 工 序检验申请单一 ZJ616 钢筋及骨架质检表一 SJ05 工序检验申请单一 ZJ619 构造物模板安装质检表一SJ05 工序检验申请单一ZJ621 碌施工过程质检记录表 一CS315 水泥碌拌和物坍落度、稠度试验记录表一 CS321 碌抗压强度试验记录表 一SJ05 检验申请单一SJ05 工序检验申请单一ZJ631 就地浇筑拱圈质检表e、涵洞总体SJ05 检验申请单一ZJ701 涵洞总体质检表 二、桥梁工程用表1 .根底及下部构造墩、台等总体开工报告每座桥在

32、开工前应递交一个总体的开工报告 SJ02,然后递交根底、下部构造和上部构造 的开工报告.一般情况下还要求递交桥面铺装开工报告、栏杆及护栏开工报告.可以将每座桥 的总开工申报与根底或下部构造开工申报合起来递交.如果监理另有指令或通知,承包人应按其要求递交相应细化后的工程分项开工报告.对丁特大桥,根底与下部构造宜分开来递交开工报告,大跨径墩、台应逐处递交开工报告.以上这些要求可以在工程开工之前由监理单位根据 实际情况而具体提出来,既要起到指导工程施工及限制工程质量与进度的需要,乂不要过丁繁杂为度.重大技术方案、新施工工艺、非常规施工方法宜在开工报告之前单独递交申报表 SJ23.大桥和特大桥的施工技

33、术方案宜单独申报SJ23, 一般的中小桥可附在开工报告中一 起递交SJ23.棋板检验申报SJ05 棋板使用申报SJ24 高级驻地批复SJ25,可用于第一次申报,根 据监理要求填报1桩基：根底开工报告一 质量检验评定表JY7 混凝土一 质量役验评定表JY7 钢筋一 SJ14 中间交工证书一 SJ01开孔成孔施工放样报验单一 CS115 施工放样记录表 一 CS116 水准测量记录表一 相关测量验收资料一SJ05 桩基成孔检验申请批复单 一 桩基钻孔、挖孔过程质检记录表ZJ603 一 钻孔桩附泥浆性能指标试验记录表 CS508 桩基成孔质检表ZJ604 钢筋加工检验申请批复单 SJ05一 灌注桩钢

34、筋加工及安装质检表 ZJ605 自制钢筋附表一 碌浇筑检验申请单SJ05- 空气中浇筑混凝土施工过程质检记录表非水下桩基ZJ621、水下浇筑混凝土施工过程质检记录表水下桩基 ZJ606 水泥 拌合物坍落度、稠度试验记录表 CS315 碌抗压强度试验记录表 CS321 桩基检验申请 批复单SJ05一钻、挖孔灌注质检表ZJ607 桩基检测报告暂时先附复印件2扩大根底：根底开工报告一 质量检验评定表JY7混凝土一 SJ14 中间交工证书一 SJ01、 CS115、CS116 施工测量记录表一 相关测量验收资料一 基坑开挖及处理验收SJ05 结构物基底质检表ZJ602 基底承载力达不到要求时附动力触探

35、试验记录表 CS506 如 有钢筋钢筋加工检验申请批复单SJ05 一 钢筋及骨架质检表ZJ616 自制钢筋附表一模板检验申报SJ05一 现浇碌构造物模板安装质检表 ZJ619 碌浇筑检验申请单SJ05 混凝土施工过程质检记录表 ZJ621 水泥拌合物坍落度、稠度试骏记录表CS315 碌抗压 强度试验记录表CS321 一 扩大根底检验申请批复单 SJ05一 浆砌块片石、碌根底质检 表 ZJ622如果为浆砌块片石根底,相关测量验收资料一前面同碌扩大根底一 成品根底检验申请批复单一 浆砌块片石、碌根底质检表 ZJ622 砂浆强度用CS3223桩基承台或下系梁：质量检验评定表JY7 混凝土一 质量检验

36、评定表TY7 钢筋一 SJ14 中间交 工证书一 SJ01、CS115、CS116 施工测量记录表一 相关测量验收资料一 基坑开 挖及处理验收SJ05-结构物基底质检表ZJ602 钢筋加工检验申请批复单 SJ05 钢筋 及骨架质检表ZJ616、ZJ617 自制钢筋附表一 模板检验申报SJ05 一 现浇碌构造物模板 安装质检表ZJ619 模板标高、偏位测量记录表一碌浇筑检验申请单SJ05 一 混凝土施工 过程质检记录表ZJ621 水泥拌合物坍落度、稠度试验记录表CS315 碌抗压强度试验记 录表CS321 系梁检验申请批复单 SJ05 一 下系梁借用浆砌块片石、碌根底质检表 ZJ622、大型承台

37、验收用大体积碌构件浇筑质检表ZJ6334立柱上立柱、下立柱做一次成品,评定一次、薄壁墩分节做质检资料,成品每 半幅做一次,评定一次下部结构开工报告一 质量检验评定表JY7 混凝土一 质量检验评定表JY 7 钢筋 一 分项工程汇总表 JY2 一 施工放样报验单 SJ01 一 施工放样记录表一 水准测量记录表 一 相关测量验收资料一 钢筋加工检验申请批复单SJ05- 钢筋及骨架质检表ZJ616 自制 钢筋附表一 模板检验申报SJ05棋板使用申报SJ24 一 高级驻地批复SJ25,可用于第一' 次申报,根据监理要求填报一 现浇碌构造物模板安装质检表ZJ619 模板标高、偏位测量 记录表一 碌

38、浇筑检验申请单SJ05 一 混凝土施工过程质检记录表 ZJ621 水泥拌合物坍 落度、稠度试验记录表 CS315 碌抗压强度试验记录表 CS321 立柱、薄壁墩检验申请 批复单SJ05一浆砌、碌墩台身质检表ZJ626上系梁中横梁：质量检验评定表JY7 混凝土一 质量检验评定表JY7钢筋一 分项工程汇总表JY2一 施工放样报验单SJ01 施工放样记录表一 水准测量记录表一 相 关测量验收资料一 钢筋加工检验申请批复单SJ05- 钢筋及骨架质检表ZJ616自制钢筋附 表一 模板检验申报SJ05- 现浇碌构造物模板安装质检表 ZJ619 模板标高、偏位测量记 录表一 碌浇筑检验申请单SJ05 一 混

39、凝土施工过程质检记录表 ZJ621 水泥拌合物坍落 度、稠度试验记录表 CS315 碌抗压强度试验记录表 CS321 系梁检验申请批复单SJ05 一 中系梁用碌承台质检表ZJ625 /上系粱借用ZJ626表5盖梁、台帽：质量检验评定表JY7 混凝土一 质量检验评定表JY7 钢筋一 分项工程汇总表 JY2- SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一 相关测 量验收资料一 钢筋加工检验申请批复单SJ05- 钢筋及骨架质检表ZJ616 自制钢筋附表 一 现浇碌构造物模板安装质检表 ZJ619 模板标高、偏位测量记录表一 碌浇筑检验申请 单SJ05 一 混凝土施工过

40、程质检记录表 ZJ621 水泥拌合物坍落度、稠度试验记录表CS315 一 碌抗压强度试验记录表 CS321 盖梁检验申请批复单SJ05 碌盖梁及墩台帽质检表 ZJ6276桥台台身肋板、前墙、侧墙：质量检验评定表JY7 混凝土一 质量检验评定表JY 7 钢筋一 分项工程汇总表 JY2 SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一 如有 钢筋钢筋加工检验申请批复单SJ05一钢筋及骨架质检表ZJ616 自制钢筋附表一 模板 检验申报SJ05 一 现浇碌构造物模板安装质检表 ZJ619 模板标高、偏位测量记录表一 碌浇筑检验申请单SJ05 一 混凝土施工过程质检记录表

41、ZJ621 水泥拌合物坍落度、稠度试 验记录表CS315 碌抗压强度试验记录表 CS321 一 桥台台身检验申请批复单 SJ05 浆 砌、碌墩台身质检表ZJ626、侧墙用侧墙砌体质检表ZJ6147耳墙、背墙和挡块质量检验评定表JY7混凝土一 质量检验评定表JY7钢筋一 分项工程汇总表JY2 一 SJ14 中I可交工证书一 SJ01、CS115、CS116 施工测量记录表一 相关测量验 收资料一 钢筋加工检验申请批复单 SJ05- 钢筋及骨架质检表ZJ616 自制钢筋附表一 模板检验申报SJ05一现浇碌构造物模板安装质检表 ZJ619 模板标高、偏位测量记录表 一 碌浇筑检验申请单SJ05 一

42、混凝土施工过程质检记录表 ZJ621 水泥拌合物坍落度、稠 度试验记录表CS315 碌抗压强度试验记录表 CS321 耳墙、背墙和挡块检验申请批复 单SJ05 一 挡块质检表ZJ685耳墙、背墙检测工程与挡块相同,借用挡块质检表ZJ6858支座垫石：质量检验评定表JY7 混凝土一 质量检验评定表JY7 钢筋一 分项工程汇总表 JY2- SJ14 中间交工证书一 SJ01、CS115、CS116 施工测量记录表一 相关测 量验收资料一 钢筋加工检验申请批复单SJ05一 钢筋网检查表ZJ617 自制钢筋附表一 模板检验申报SJ05一现浇碌构造物模板安装质检表 ZJ619 模板标高、偏位测量记录表

43、一 碌浇筑检验申请单SJ05 一 混凝土施工过程质检记录表 ZJ621 水泥拌合物坍落度、稠 度试验记录表 CS315 碌抗压强度试验记录表 CS321 支座塾石检验申请批复单 SJ05 一 支座垫石质检表 ZJ6849支座安装：质量检验评定表JY7 一 相关测量验收资料一 支座安装检验申请批复单 SJ05一支座安装质检表ZJ643在根底及下部构造的测量资料中,如遇到多个相同部位同一天放样,资料可出在一起,放 于第一个部位.2 .梁、板等上部构造1梁板预制后法：梁板预制开工报告一 质量检验评定表JY1 混凝土一 质量检验评定表JY1 钢筋一 质量检验评定表JY1 预应力一SJ14 中间交工证书

44、一 分项工程质量检验评定表梁 板安装一 相关测量验收资料一 预制梁钢筋、预应力管道加工及安装检验中请批复单 SJ05 一 钢筋及骨架质检表ZJ616 梁肋一 钢筋及骨架质检表ZJ616 端横隔板一 钢筋及 骨架质检表ZJ616 中横隔板自制梁肋、横隔板钢筋附表一 预制梁后法预应力管 道检查表ZJ638 钢筋及骨架质检表ZJ616 梁端锚下钢筋一 钢筋及骨架质检表ZJ616有梁端封锚钢筋时一 钢筋及骨架质检表ZJ616 翼板一 钢筋及骨架质检表ZJ616 有 齿板钢筋时一 钢筋及骨架质检表ZJ616 有翼板边缘力口厚钢筋时自制钢筋附表翼板 及梁端锚下钢筋、翼板边缘加厚钢筋及齿板钢筋一 负弯矩后法

45、预应力管道检查表ZJ638 一 模板检验申请批复单SJ05预制碌梁、箱、板模板安装质检表 ZJ620 碌浇筑检验申请 单SJ05 一 混凝土施工过程质检记录表 ZJ621 水泥拌合物坍落度、稠度试验记录表CS315 一 碌抗压强度试验记录表 CS32128天一 预应力筋控检验申请批复单 SJ05 一 预应力拉 记录表ZJ636 碌抗压强度试验记录表 CS321 梁板拉碌强度一 预应力钢材拉后质量检验申请单SJ05一预应力钢筋、钢绞线、钢丝拉质检表ZJ639 一 预应力管道压浆检验申请批 复单SJ05- 构件压浆质检记录ZJ640 水泥浆泌水率、膨胀率、稠度试验记录表CS320一 水泥砂浆抗压强

46、度试验记录表 CS322 一 封端或封锚检验申请批复单一 混凝土施工过程 质检记录表ZJ621 一 封端检查表ZJ641 有封端时用一 水泥拌合物坍落度、稠度试验记 录表CS315 封端一 碌抗压强度试验记录表 CS321 梁板检验申请批复单 SJ05 一 预 制混凝土箱、梁、板质检表ZJ628 梁板安装检验申请批复单 SJ05 梁板安装质检表 ZJ644关于梁板的钢筋骨架尺寸填写问题,为简化资料故在预制梁中钢筋骨架尺寸检测数据统 一填于梁肋钢筋表中,其它钢筋横隔板、翼板等表不需要填写.2梁板预制先法：梁板预制开工报告一 质量检验评定表JY7 混凝土一 质量检验评定表JY7 钢筋 一 质量检验

47、评定表JY7预应力一SJ14 中间交工证书一 分项工程质量检验评定表梁 板安装一 相关测量验收资料一 梁板梁肋、横隔板钢筋检验申请批复单SJ05 一 钢筋及骨 架质检表ZJ616 梁肋一 钢筋及骨架质检表 ZJ616 端横隔板一 钢筋及骨架质检表 ZJ616 中横隔板自制钢筋附表梁肋、横隔板一 翼板、梁端锚下钢筋翼板加厚钢筋、 齿板钢筋一 钢筋及骨架质检表ZJ616 梁端锚下钢筋一 钢筋及骨架质检表ZJ616 翼 板一 钢筋及骨架质检表ZJ616 有齿板钢筋时一 钢筋及骨架质检表ZJ616 有翼板边 缘加厚钢筋时自制钢筋附表翼板及梁端锚下钢筋、翼板边缘加厚钢筋及齿板钢筋- 预 应力筋拉检验申请

48、批复单 SJ05 预应力拉记录表一ZJ636 预应力钢材拉后质量检验 申请单SJ05一预应力钢筋、钢绞线、钢丝拉质检表ZJ639 模板检验申谙批复单SJ05- 预制碌梁、箱、板模板安装质检表ZJ620 碌浇筑检验申请单SJ05 一 混凝土施工过程质检 记录表ZJ621 水泥拌合物坍落度、稠度试验记录表CS315 碌抗压强度试验记录表CS321 一 封端或封锚检验申请批复单一 混凝土施工过程质检记录表 ZJ621 一 封端检查表 Z J641 有封端时用一 水泥拌合物坍落度、稠度试验记录表 CS315 封端一 碌抗压强 度试验记录表CS321 梁板检验申请批复单SJ05 一 预制混凝土箱、梁、板

49、质检表 ZJ628 一 梁板安装检验申请批复单 SJ05-梁板安装质检表ZJ6443湿接缝、墩顶接头和现浇横隔板钢筋加工及安装检验申报用 SJ05一钢筋及骨架质检表ZJ616 自制钢筋附表一 模板 检验申请批复单 SJ05一 现浇碌构造物模板安装质检表 ZJ619 碌浇筑检验申请单 SJ05 一 混凝土施工过程质检记录表 ZJ621 水泥拌合物坍落度、稠度试验记录表CS315 一 混 凝土强度用CS3214现浇箱、梁、板后法现浇梁开工报告一 质量检验评定表JY7混凝土一 质量检验评定表JY7 钢筋一 质量检验评定表JY7 预应力一SJ14 中间交工证书一 相关测量验收资料一 施工放样 报验单S

50、J01 一 施工放样记录表一 水准测量记录表一 钢筋加工及安装、预应力管道检验申 请批复单SJ05 一 钢筋及骨架质检表ZJ616 齿块钢筋及骨架质检表ZJ616 自制钢筋附 表一 后法预应力管道检查表ZJ638 模板检验申请批复单SJ05 一 现浇碌构造物模板安 装质检表ZJ619 模板标高测量记录表 CS116一 碌浇筑检验申请单SJ05 一 混凝土施工 过程质检记录表ZJ621 水泥拌合物坍落度、稠度试验记录表CS315 碌抗压强度试验记 录表CS321 28天一预应力筋拉检验申请批复单 SJ05一预应力拉记录表ZJ636 碌 抗压强度试验记录表CS321 现浇梁拉碌强度一 预应力钢材拉
