公路养护新技术

1、公路养护新技术近十余年来，中国陆续从国外“引进”了一系列养护工艺：同步碎石封层技术、雾封层技术、微表处技术、再生技术等，凡此种种，在推动中国养护技术和机械不断向前迈进的同时，用户和行业专家也在探讨与思考着：在中国公路养护市场即将迎来高峰之际，中国未来的养护工艺、养护机械将趋向何处？哪种或哪几种养护工艺及养护设备将占据行业主流地位？同步碎石封层技术工艺原理：同步碎石封层是指沥青结合料的喷洒及骨料的撒布为同步进行，使沥青结合料和骨料之间有最充分的表面接触和最好的粘结性。工艺概述：由于同步碎石封层将粘结剂的喷洒与碎石撒布两道工序集中在一台车上同时完成，可以使碎石颗粒立即与刚喷洒的流动性好的12014

2、0的热沥青或乳化沥青相接触，并较深地埋入粘结剂内，因此同步碎石封层技术具有以下几个特点：良好的防水性；良好的附着性和防滑性；良好的耐磨性和耐久性；良好的经济性（同步碎石封层可作为低等级公路的过渡型路面，以缓和公路建设资金暂时不足的问题）；同步碎石封层施工工序简单、施工速度快，可及时限速开放交通，一小时后可完全开放交通。配套工艺使用设备：同步碎石封层车、装载机、轮胎压路机、沥青运输车、洒水车、路面除尘设备和小型铣刨机等。施工原材料：普通沥青、骨料（花岗岩、玄武岩、石灰岩等都可）等。微表处技术工艺原理：微表处是一种由聚合物改性乳化沥青、集料、填料、水和外加剂按合理配比拌和并摊铺到原路面上，达到迅速

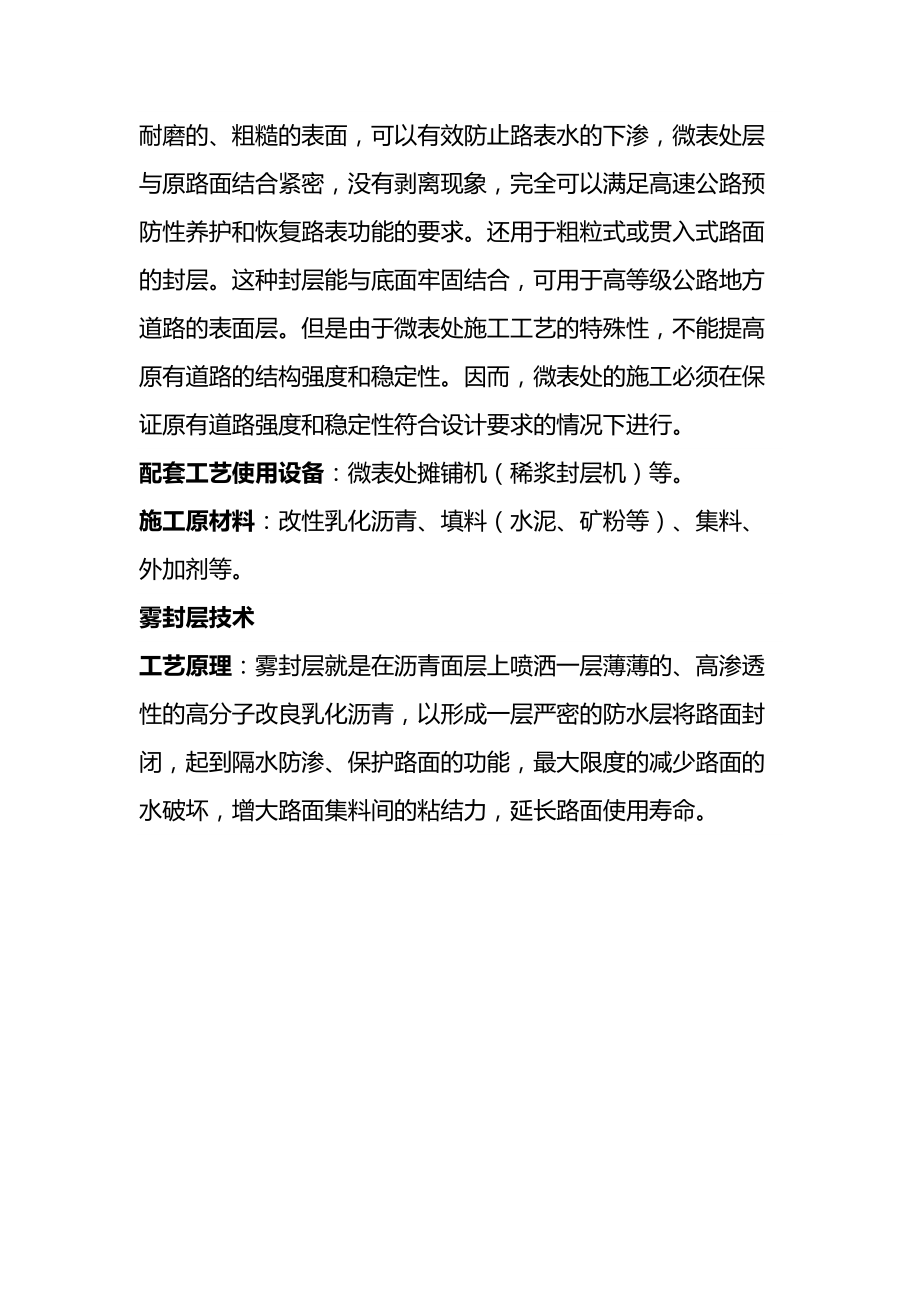

3、开放交通要求的薄层结构。工艺概述：微表处的摊铺厚度一般为5-10mm。经过乳液与骨料裹腹、破乳、分离、析水、蒸发、固化等过程，从而形成密实、坚固、耐磨的道路表面层。微表处施工工艺不但用于沥青路面的预防性养护，微表处混合料可以修复路面的流动性车辙，可以为行车提供一个平整的、耐磨的、粗糙的表面，可以有效防止路表水的下渗，微表处层与原路面结合紧密，没有剥离现象，完全可以满足高速公路预防性养护和恢复路表功能的要求。还用于粗粒式或贯入式路面的封层。这种封层能与底面牢固结合，可用于高等级公路地方道路的表面层。但是由于微表处施工工艺的特殊性，不能提高原有道路的结构强度和稳定性。因而，微表处的施工必须在保证原

4、有道路强度和稳定性符合设计要求的情况下进行。配套工艺使用设备：微表处摊铺机（稀浆封层机）等。施工原材料：改性乳化沥青、填料（水泥、矿粉等）、集料、外加剂等。雾封层技术工艺原理：雾封层就是在沥青面层上喷洒一层薄薄的、高渗透性的高分子改良乳化沥青，以形成一层严密的防水层将路面封闭，起到隔水防渗、保护路面的功能，最大限度的减少路面的水破坏，增大路面集料间的粘结力，延长路面使用寿命。工艺概述：雾封层是适用范围较广的预防养护方式，主要用于轻度到中度细料损失或松散的 道路。雾封层可有效解决沥青路面出现松散的问题，如老化麻面的密级配沥青混合料表面，碎石封层表面，开级配沥青混合料表面等。对沥青路面实施雾封层，

5、有如下作用：具有良好的防水性，可以减少路面的水损害；具有良好的渗透性，可以填补路面细微裂缝和表面空隙；增强沥青表面层集料间的粘结力，起到沥青再生剂作用并可保护旧氧化沥青路面；雾封后可以使路面黑色化，能增加路面色彩对比度，增强驾驶员的视觉舒适度；对0.3mm以下的裂缝起到自动愈合的作用；大幅提高道路的使用寿命和降低维护成本，一般情况下，雾封层能延迟病害2-4年出现，提高了道路的使用寿命。配套工艺使用设备：智能型沥青洒布车、道路清扫车等。施工原材料：雾封涂料(由水乳性沥青加入特殊助剂和还原再生剂组成)就地冷再生技术工艺原理：就地冷再生技术的原理是用铣刨后的废旧沥青混合料，按照一定的级配，以改性乳化

6、沥青作为再生剂，重新拌和，再使用到路面的基层或面层中。从而实现对铣刨后的旧沥青混合料的再生利用。工艺概述：冷再生技术具有施工工艺简便、分段施工、工期短、再生后当日即可通车的优点, 使旧路改造升级而不需断交施工成为可能。冷再生技术充分利用旧路资源, 彻底解决了将旧路推除重建而存在建筑废料运输和堆放的问题, 也大大地减少了新材料的用量,减少了环境污染与破坏, 尤其适合于城市道路的维修与改造。冷再生技术在施工时一般只是对旧路二灰及沥青砼面层进行铣刨后拌和, 所以对于旧路路基比较差的路段一定要进行处理后才能进行冷再生施工, 这样才能保证施工质量。配套工艺使用设备：冷再生机、洒水车、平地机、轮胎压路机、

7、振动压路机、三轮压路机、装载机等。施工原材料：乳化沥青、水泥、水及沥青面层铣刨料、路面基层铣刨料等。就地热再生工艺工艺原理：沥青路面就地热再生利用技术，就是通过先进的就地热再生机组，就地加热软化旧沥青路面，耙松、收集旧料，添加适当的新沥青混合料以及再生剂，经过现场机内热搅拌、摊铺、熨平、碾压成型，可快速开放交通，一套连续式的维修沥青路面的施工工艺技术。当沥青路面表面层出现裂缝、车辙、坑槽、泛油、磨损等病害或者路用性能下降，路面结构的损坏程度还没有波及到基层时，可以采用这种施工方案。工艺概述：据再生路面的病害特点和施工方案设计要求，通常采用的就地热再生技术方案有3种：整形、复拌、重铺。整形就地热

8、再生：一般适用于维修车辙、麻面、松散、网裂及沉陷等常见路病。通过使用就地热再生机组将路面加热、添加再生剂、翻松、在热路面上直接摊铺极少量的新沥青混合料，最后将新、旧沥青混合料一次压实成型。复拌就地热再生：适用于维修中等程度破损路面，以及改善原路面材料级配不合适的状况。通过使用就地热再生机组将路面加热、添加再生剂、翻松、收集旧料、添加新沥青混合料，重新拌合、摊铺、压实成型。重铺就地热再生：适用于再生破损严重或承载能力不足的路面，以及旧路升级改造工程。通过使用就地热再生机组将路面加热、添加再生剂、翻松、拌和、摊铺，然后再将新沥青混合料直接摊铺于再生混合料之上，两层一次压实成型。配套工艺使用设备：就

9、地热再生机组（由两台加热机、一台加热铣刨机和一台加热复拌机组成）、摊铺机、双钢轮压路机、轮胎压路机等。施工原材料：再生剂等。纤维封层技术工艺原理：纤维封层技术是指采用纤维封层核心设备同时洒（撒）布沥青粘结料和玻璃纤维，然后在上面撒布碎石经碾压后形成新的磨耗层或者应力吸收中间层的一种新型道路建设施工和养护技术。工艺概述：纤维封层施工中，经过专门工艺破碎切割的纤维在上下两层均匀洒布的沥青结合料中呈乱向均匀分布，相互搭接，与沥青混合料形成网络缠绕结构，有效的提高了封层的抗拉、抗剪、抗压和抗冲击强度等综合力学性能。类似在新建道路基层和面层之间或原有路面基础上加铺了一层具有高弹性和高强度的防护网垫。特别适用于旧沥青路面（或新建
