1、Edited by桐乡第一中学杜宗飞绝密考试结束前2011年浙江省普通高中会考试卷通用技术考生须知：1 .全卷分试卷I、n和答卷I、n。试卷共 8页，有四大题，39小题，满分100分, 考试时间90分钟。2 .本卷答案必须做在答卷I、n的相应位置上，做在试卷上无效。3 .请用蓝、黑墨水钢笔或圆珠笔将姓名、准考证号填写在答卷I、n的相应位置上， 用铅笔将答卷I上的准考证号和学科名称所对应的括号或方框内涂黑。试卷 I一、选择题（本大题有35小题，每小题2分、共70分。请选出各题中一个最符合题意的选项，用铅笔在答卷I上的相应选项字母涂黑。不选、多选、错选，均不得分）1 .某热电厂将发电过程中产生的余

2、热用于居民供热，并接收附近造纸、钢铁等企业排出的废料和废气作为发电燃料。针对该厂的做法，下列说法不恰当的是A .提高了能源利用率 B .彻底解决了热电厂对环境的污染第2题图C .体现了可持续发展原则D .符合国家节能减排政策2 .如图所示是一款已获得专利的鲜肉探测器，售价较高。它利用生化、电子等技术，对细菌数量进行检测，从而判断肉的新鲜程度。以下说 法错误的是A .申请了专利，体现了技术的专利性B .价格高，体现了技术的两面性C .应用了多种技术，体现了技术的综合性D .能判断肉的新鲜程度，体现了技术的目的性3 .以下自行车各部件的设计中，并非考虑骑行舒适的是A.车把高度可调氏握把有护套a坐垫

3、下有减震弹簧D.踏板可折舂4 .汽车行驶过程中，如果发生剧烈撞击，安全气囊能自动打开，保护车内乘员。下列对安全气囊提出的设计要求，不恰当的是A.灵敏度高，一有震动就打开B .气囊内的气体不可燃C .打开时不能爆炸D.打开时不能伤害乘员5 .如图所示的雨伞，伞面上有用于观察的透明窗口。该设计主要体现了设计的A.可持续发展原则B .实用原则C .经济原则D .技术规范原则6 .如图所示是一款带圆孔的插头，插入插座后圆孔会发出微光，其设计符合国家标准。以下对该插头的评价中，不恰当的是A.圆孔设计方便拔出插头B .发光设计可起到指示作用C .插头设计符合技术规范D .圆孔设计是为了节省材料通用技术试卷

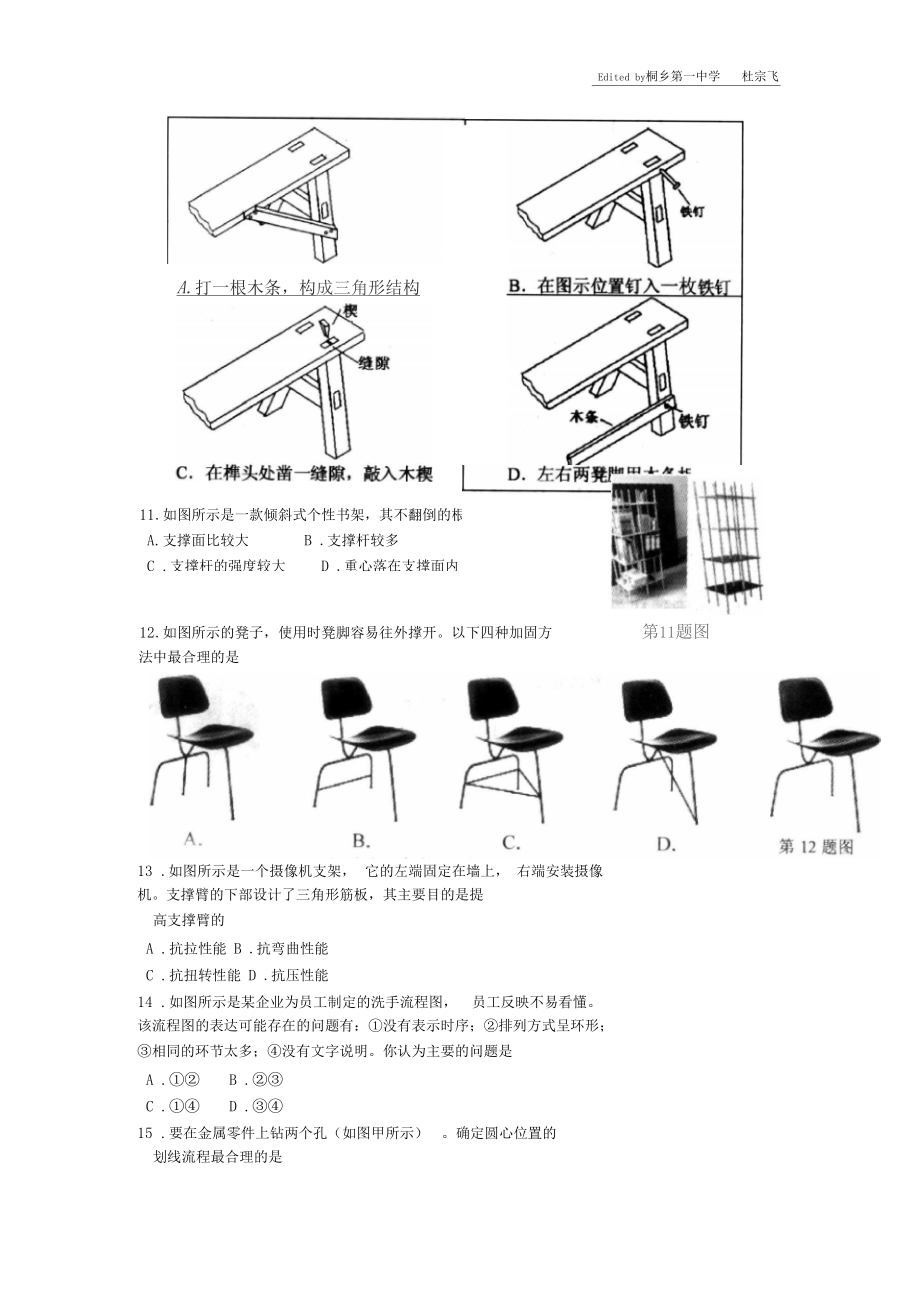

4、第1页共13页第6题图Edited by桐乡第一中学杜宗飞7.如图所示的安全门卡，卡在普通房门上，可以防止关门时小孩的手 被意外夹伤。在设计该门卡时，不需要考虑的是A .门板的厚度 B .小孩手的大小C.门卡采用的材料D .门的高度第7题图8.如图所示的工件，其俯视图正确的是9.以下是用划针在金属工件表面划线操作的示意图，其中正确的是10.小刘家里的长木凳凳脚与凳板间的连接处出现了松动，以下加固方法中，既美观又有效 的是通用技术试卷第2页共13页Edited by桐乡第一中学杜宗飞A.打一根木条，构成三角形结构11 .如图所示是一款倾斜式个性书架，其不翻倒的根本原因是A.支撑面比较大B .支撑

5、杆较多C .支撑杆的强度较大D .重心落在支撑面内12 .如图所示的凳子，使用时凳脚容易往外撑开。以下四种加固方第11题图法中最合理的是13 .如图所示是一个摄像机支架，它的左端固定在墙上， 右端安装摄像机。支撑臂的下部设计了三角形筋板，其主要目的是提高支撑臂的A .抗拉性能 B .抗弯曲性能C .抗扭转性能 D .抗压性能14 .如图所示是某企业为员工制定的洗手流程图，员工反映不易看懂。该流程图的表达可能存在的问题有：没有表示时序；排列方式呈环形；相同的环节太多；没有文字说明。你认为主要的问题是A .B .C .D .15 .要在金属零件上钻两个孔（如图甲所示）。确定圆心位置的划线流程最合理

6、的是通用技术试卷第3页共13页Edited by桐乡第一中学杜宗飞第15题图甲第15题图乙A. I划出线|一|划出线|一倒出线f B.|划出线|一倒出线一圆坦四绸一 C网由线一|划出线|一倒蚂线f D.网出线|一|划出线画出线f划出线划出线划出线划出线第18-19题图16 .某城市建立了智能交通系统，其中包括在相关道路安装如图所示的LED诱导屏，它用不同颜色动态显示路况，黄、绿、红色分 别表示滞留、顺畅、堵车。关于诱导屏在交通系统中的作用，下 列说法不合理的是A.合理分配各道路的车流量B.快捷直观的传递路况信息C.方便驾驶员选择行车路线 D.杜绝交通阻塞17 .如图是一款名为“阳光满罐”的罐予

7、，它在阳光照射下即可充电， 天黑会自动发光。使用一段时间后，罐子发光的时间变短了，该现 象体现了系统的A.动态性B.整体性C.环境适应TD.目的性第17题图如图是一款超市购物车，采用万向轮，前轮间距较小，车筐内 设有可折叠的小孩座椅。请回答18 -19题。18 .购物车的下列设计中，主要从人机关系安全角度考虑的是A.车筐前面装有弧形护角B .合理的把手高度C .采用万向轮D.小孩座椅可折叠19 .若要对购物车进行强度试验，以下方法中合理的是A.小孩坐在座椅上，观察购物车是否会翻倒B .转动购物车，体验购物车转向是否灵活C .推动购物车，感觉推行是否省力D .放一定量的重物在车筐内，观察购物车是

8、否会损坏某企业生产的家用无烟锅，采用特种陶瓷合金，传热快，受热均匀，无局部高温。请回 答20-21题20 .相同条件下，对该无烟锅与普通锅进行加热对比测试后发现：普通锅锅底与锅侧的温通用技术试卷第4页共13页Edited by桐乡第一中学杜宗飞差比无烟锅大；将锅体的温度控制在油烟产生的临界温度240c以内，油烟都很少；无烟锅中油的温度超过 240C,仍产生油烟。可以得出的结论是A.无烟锅材料能吸收油烟B .无烟锅材料的导热性比普通锅好C .油烟的产生是无法控制的D .油在两种锅中产生油烟的临界温度不同21 .图甲、图乙是从生产及使用角度对该产品进行的评价，下列说法合理的是成本实用美观第20-2

9、1题图图甲；生产角度评榆图第201题图图乙，使用角度评价图A.生产成本低于使用成本B.生产成本高于使用成本C .生产成本与使用成本相同D .不能比出生产成本与使用成本的大小某设计师在就餐时发现普通托盘上的酒杯很容易被 碰倒，于是设计了如图所示的卡口式酒杯托盘。请回答 22-23 题。22 .该设计师发现问题的途径是A.观察日常生活 B .技术试验C .技术研究D .收集和分析信息23 .下列关于卡口的设计分析中比较合理的是A.卡口数量与酒瓶容量有关B .卡口大小与杯子高度有关C .卡口之间的距离与酒杯大小有关D .卡口形状与杯子底座形状有关第22-2 3题图用一定厚度的铝板制作如图所示的“鱼”

10、形小挂件, 24-25 题。24 .下列操作不合理的是A.划线、锯割后，用锂刀锤削“鱼尾”的弧形B .划线、冲眼后，用台钻钻出“鱼眼”C .划线后，用钢锯直接锯出“鱼刺”D .成型后，用砂纸打磨挂件表面25 .为了去除挂件上的毛刺、尖角，以下加工方法合理的是需要一系列的金工操作。请回答A.锂削 B .套丝C .冲眼 D .锯割第？4-25题图在通用技术操作室中，某同学要将图甲所示的方钢加工成图乙所示的工件。请回答 26-27题。通用技术试卷第5页共13页Edited by桐乡第一中学杜宗飞26.合理的加工流程是第2627题图图甲第26-27题图图乙A.|划线|一|锯割I钻孔H锂削B,随c. g

11、gj-gig-ggf 酮d. 一iP fW-而27.如果要提高该工件的硬度，合理的工艺是A.电镀 B .淬火 C .锻打 D .锂削小刘设计了如图甲所示的可折叠木质挂钩，安装在墙上使用，最大可展开至如图乙所示 位置。请回答28-29题。第28-29题图图甲第28-29题图图乙29.活动木条与固定支架之间不适宜采用的连接方式是A.棒接 B .螺栓连接 C .松娜连接 D销钉连接如图是某报警中心处理事故的流程图。当报警中心接到报警人报警,并决定出警时，原来需要先询问各警车的位置再出警；现在各警车上安装了 GPSt位装置，报警中心可以随时通用技术试卷第6页共13页Edited by桐乡第一中学杜宗飞

12、掌握警车的位置，直接指派就近的警车出警。请回答 30- 31题标1T受理出警 T1函4m第3031题图30 .安装了 GPS定位装置后，对流程起到优化作用。有关该流程的优化目的，不正确的是A.准确定位事故地点B .提高服务质量C .加快出警的速度D .实现科学调度31 .警车上安装了 GPS1位装置，其在流程中发挥作用的主要环节是第32-33题图A .报警B.指派C .受理D.回复如图所示的镜子，内置红外测温装置可以测试人的体 温，并在镜面的显示屏上显示出体温的数值。如果测得的 体温过高，还会发出声音报警。请回答 32-33题。32 .体温报警系统的控制手段和方式属于A.自动、开环控制B .人

13、工、开环控制C .自动、闭环控制D .人工、闭环控制33 .以下部件与体温报警系统的声音控制无关的是A.红外测温装置B .喇叭C .显示屏D .发声芯片如图所示，是小刘同学设计的花盆土壤湿度控制系统示意图。 其工作原理是：控制电路 将探头测得的湿度值与设定值相比较，根据偏差值控制电磁阀门打开或关闭，使土壤湿度值达到设定值。请回答34 -35题。通用技术试卷第7页共13页Edited by桐乡第一中学杜宗飞电控制电路金；笆.赤的承如电哈电:辿成禄川北口亦砌t滔庠第34-35题图34 .判定该控制系统属于闭环控制方式的理由是A.探头能检测土壤湿度B .控制电路能发出控制指令C .阀门参与水流控制D

14、.探头参与反馈35 .电磁阀门属于该控制系统的A.反馈元件B .输入元件C .执行器D.控制器试卷 n请将本卷的答案用蓝、黑墨水钢笔或圆珠笔写在答卷n上。二、作图读图题（共6分）36 .如图甲所示是小黄设计的木质台灯支架，图乙是木条2的立体图。请完成下列各题。通用技术试卷第8页共13页Edited by桐乡第一中学杜宗飞第36题图图甲第36题图图乙(1)下图为木2 (图乙)的三视图，请用铅笔在答卷n的题图中，补全三视图所缺的线条。(2)制作完成后，发现该台灯支架的稳定性不够好，小黄想通过加长木条来提高稳定性，则图甲中适合加长的木条是。(填写木条编号)三、分析评价题(本大题共 2小题，37小题4

15、分.38小题6分，共10分)37 .小黄设计了一个简单的凸轮传动系统(如图所示)，电动机带动凸轮绕支点单向低速转动，能使滑杆带动负载上下运动。请完成下列各题，在有“上”处填上相应的内容。(1)传动机构在长期的运行过程中，滑杆底部与凸轮表面会产生磨损，为了解决该问题,小黄对滑杆底部的设计提出了以下四种改进方案，你认为磨损最少的是。A.C.D.负载滑杆吏点第37即图(2)凸轮的形状对滑杆运动规律有直接影响，设计中需要运用科学方法和数学工具对凸轮 的大小、形状进行定量分析与计算，这体现了系统分析的 原则。通用技术试卷第9页共13页Edited by桐乡第一中学杜宗飞第38题图38 .某核电站运行时，

16、高压循环水经过反 应堆被加热到 300 - 400 C,这些高压循环 水再把蒸汽发生器中的水加热成蒸汽用于 发电。为了保证系统的正常运行，需要控制 循环水的温度，其控制过程为(原理如图所 示)：热电偶测出循环水的温度，该温度被 传送到控制机构与设定的温度进行比较，根据偏差值通过驱动机构调节控制棒，控制反应堆的发热功率，使水温达到预设的值。请 完成下列各题，在有“ ”处填上相应的内容。(1)根据控制原理示意图及其描述，把 下面的水温控制方框图补充完整。(2)当发生意外情况导致水泵停止工作时，系统会自动启动备用水泵，保证系统安全。这不仅提高了系统的整体性，还提高了系统 的 性。四、技术应用题(共

17、14分)39 .小黄发现同学们在课桌上放置的水杯易被碰倒，于是构思了如图乙所示的杯托，可以 夹持在课桌(图甲所示)面板的边沿。他分析该方案，发现了以下问题：仅依靠U形槽夹持，杯托容易脱落；杯子放在杯托的凹陷处，还是容易被碰倒；杯托占用过多通道空间。请你重新设计一个夹持在课桌面板边沿的杯托，要求杯子取放方便，并解决上述问题。完成下列各题。(1)在设计之前需要收集相应的信息，下列信息中：桌子高度；面板的厚度；面板外伸部分的尺寸；桌面的大小；杯子的形状与尺寸；杯子的材料。你认为需要收集的是。(在有"上”处填上相应的字母)A. B . C . D .(2)用草图表达你的设计方案，必要时用文字

18、说明。(3)请说明你的设计方案中是如何解决杯托占用过多通道空间的问题。(4)制作完成后需要对杯托进行技术试验，这些试验包括：第39题图图甲与桌子的连接是否牢固的试验；杯子取放是否方便的试验；杯子放在杯托上是否稳定的试验；夹持是否方便的试验；杯托受撞击后是否损坏的试验。其中属于强度试验的是。(在有" 上处填上相应的序号)第39题图图乙通用技术试卷第10页共13页Edited by桐乡第一中学杜宗飞20 il年浙江省普通高中会考通用技术答卷n题号三四卷分36373839得分二,作图读图题（共6分）次* /1J1三、分析评俗题（本大题共E小题,37小题4分，：出小题6分，共10分）37.（共4分）（D（2）38.（共6分）（2）;0:通川技术答卷口通用技术试卷第11页共13页四、技术应用题（共14分）39.（共 14 分）得分评卷入Edited by桐乡第一中学杜宗飞通用技术答卷【I第2页（共2页）Llh匚1fcII通用技术试卷第
