1、第五章 时序逻辑电路51 概述511 时序电路的特点组合逻辑电路：任一时刻的输出只取决于该时刻的输入。时序逻辑电路：任一时刻的输出不仅取决于该时刻的输入，还取决于电路原来的状态。 由组合电路+FF构成信号间的逻辑关系：Output Equation State E Driver E。电路特点对比：见书。512 时序电路分析方法一时序电路的功能描述方法：1逻辑函数表达式：OE，SE，DE。2状态表：CP，Qn，Input Qn+1，Output。3状态图： 圆圈：电路各个状态。 箭头：状态的转换方向。斜线：注明状态转换前I变量和O变量取值。4时序图or工作波形图。二时序电路的基本分析方法给定电路

2、电路功能【方法一】DE：从给定的Logical图中写出每个FF的驱动E，即每个FF input信号的逻辑函数式。SE：把DE代入每个FF的特性E，得出相应SE，从而得出整个时序电路的状态方程组。OE：据Logical电路写OE。状态表：把输入变量和FF现态的全部取值代入SE，OE列写成真值表形式，即得。状态图，时序图。【方法二】13同上4列状态改变条件5画时序图Eg5-1：X=1时 每经过4个时钟信号后电路的状态循环变化一次，所以该电路具有对脉冲数目计数的功能。这是一个2进制计数器，计数长度为N=452同步计数器（见书）521计数器的分类1按FF是否同时翻转 同步计数器：共用一个CP，翻转同时

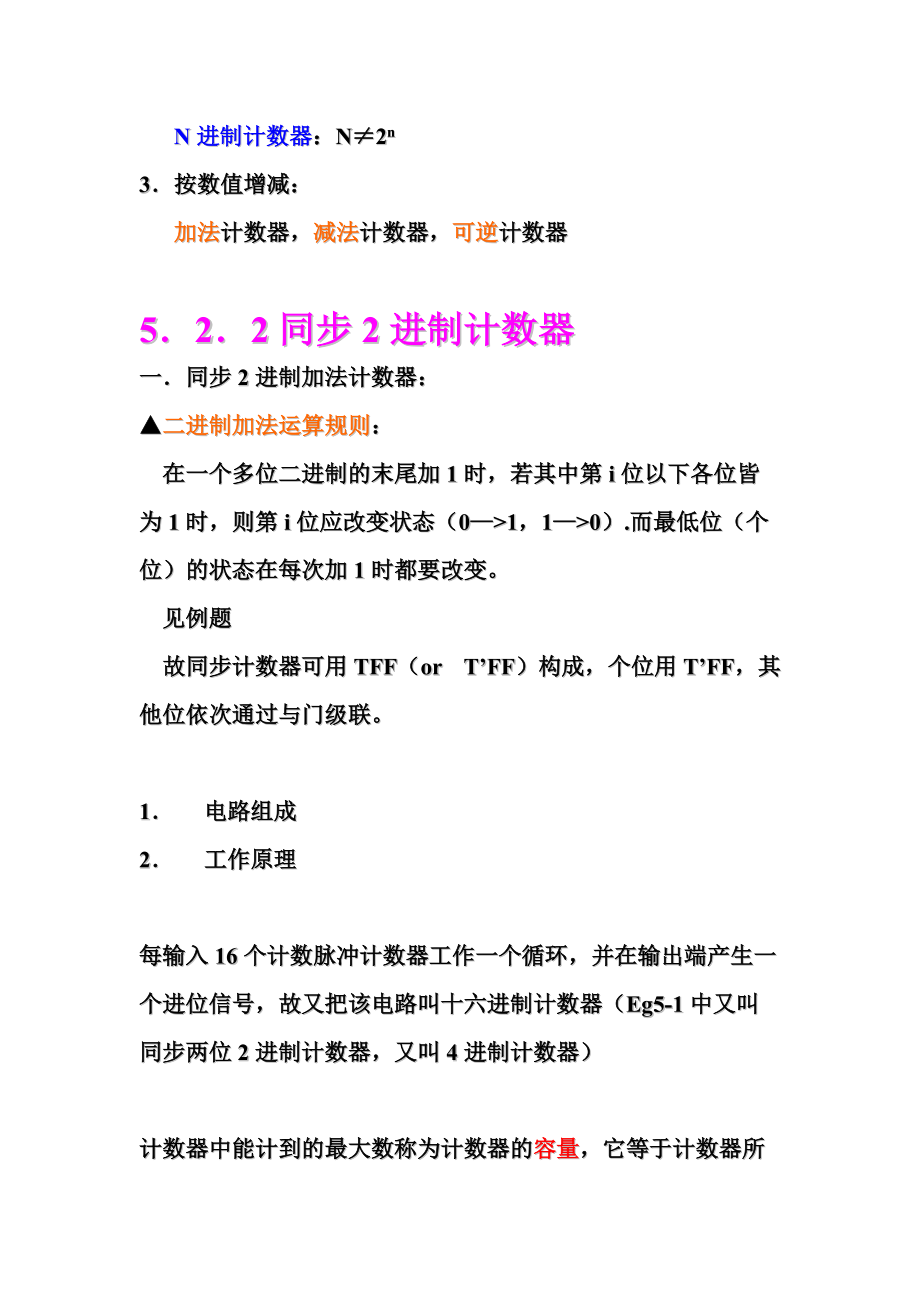

3、发生 异步计数器：翻转有先有后，不同时2计数长度N： 2进制计数器：N2n N进制计数器：N2n3按数值增减： 加法计数器，减法计数器，可逆计数器522同步2进制计数器一同步2进制加法计数器：二进制加法运算规则： 在一个多位二进制的末尾加1时，若其中第i位以下各位皆为1时，则第i位应改变状态（01，10）.而最低位（个位）的状态在每次加1时都要改变。 见例题 故同步计数器可用TFF（or TFF）构成，个位用TFF，其他位依次通过与门级联。1 电路组成2 工作原理每输入16个计数脉冲计数器工作一个循环，并在输出端产生一个进位信号，故又把该电路叫十六进制计数器（Eg5-1中又叫同步两位2进制计数器，又叫4进制计数器）计数器中能计到的最大数称为计数器的容量，它等于计数器所有各位全为1时的数值。N位二进制计数器的容量等于2n-1二同步二进制减法计数器：据减法计数规则：在n位二进制减法中，只有当第i位以下各位全为0时，减1才能使第i位翻转。见例题。因此，用TFF组成同步二进制减法计数器时，第i位FFinput端Ti为：三同步二进制可逆计数器将加法和减法计
