电气化铁道接触网零件 第7部分杵座鞍子

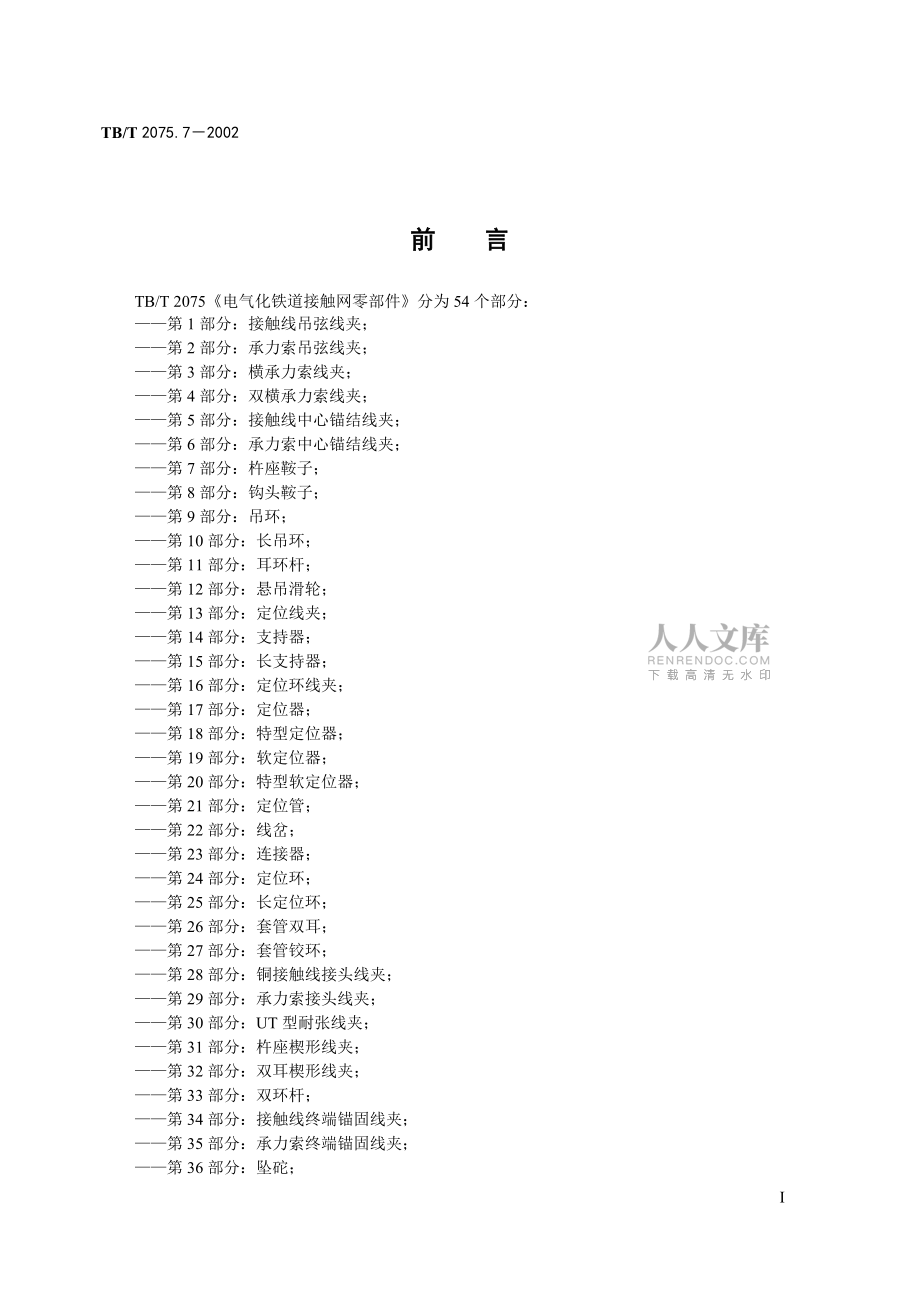

1、 TB中华人民共和国铁道行业标准TB/T 2075.72002电气化铁道接触网零部件第7部分：杵座鞍子Fittings for overhead contact system of electrification railwayPart7:Socket end elamp2002-05-17发布 2002-08-01实施中华人民共和国铁道部 发布TB/T 2075.72002前 言TB/T 2075电气化铁道接触网零部件分为54个部分：第1部分：接触线吊弦线夹；第2部分：承力索吊弦线夹；第3部分：横承力索线夹；第4部分：双横承力索线夹；第5部分：接触线中心锚结线夹；第6部分：承力索中心锚结线夹

2、；第7部分：杵座鞍子；第8部分：钩头鞍子；第9部分：吊环；第10部分：长吊环；第11部分：耳环杆；第12部分：悬吊滑轮；第13部分：定位线夹；第14部分：支持器；第15部分：长支持器；第16部分：定位环线夹；第17部分：定位器；第18部分：特型定位器；第19部分：软定位器；第20部分：特型软定位器；第21部分：定位管；第22部分：线岔；第23部分：连接器；第24部分：定位环；第25部分：长定位环；第26部分：套管双耳；第27部分：套管铰环；第28部分：铜接触线接头线夹；第29部分：承力索接头线夹；第30部分：UT型耐张线夹；第31部分：杵座楔形线夹；第32部分：双耳楔形线夹；第33部分：双环杆

3、；第34部分：接触线终端锚固线夹；第35部分：承力索终端锚固线夹；I第36部分：坠砣；TB/T 2075.72002 第37部分：补偿滑轮组；第38部分：补偿棘轮；第39部分：旋转腕臂底座；第40部分：特型旋转腕臂底座；第41部分：调节板；第42部分：压管；第43部分：杵环杆；第44部分：软横跨固定底座；第45部分：拉杆底座；第46部分：特型拉杆底座；第47部分：钢柱拉杆底座；第48部分：腕臂；第49部分：接触线电连接线夹（斜型）；第50部分：接触线电连接线夹（垂直型）；第51部分：电连接线夹（方型）；第52部分：电连接线夹（长方型）；第53部分：接地线夹；第54部分：接地线连接线夹。本部分为

4、TB/T 2075的第7部分。本部分代替TB/T 2075.161990 电气化铁道接触网零件 杵座鞍子。本部分与TB/T 2075.161990相比主要变化如下：对原标准中零件的材质、制造工艺及紧固件标准等内容进行了修改及补充；新增加了振动试验及疲劳试验的要求及试验方法。TB/T 2075是接触网零部件系列标准之一，下面列出这些标准的结构：a) TB/T 2073 电气化铁道接触网零部件通用技术条件；b) TB/T 2074 电气化铁道接触网零部件试验方法；c) TB/T 2827 电气化铁道接触网供电金具（零件）试验夹具技术条件。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：

5、中铁电气化勘测设计研究院、郑州铁路局西安科研所。本部分主要起草人：高鸣、张益民、刘达民。本部分所代替标准的历次版本发布情况为：TB/T 1990。IITB/T 2075.72002电气化铁道接触网零部件第7部分：杵座鞍子Fittings for overhead contact system of electrification railwayPart7:Socket end elamp1 范 围本部分规定了杵座鞍子的型式、标记、材料、技术要求、检验规则、试验方法、标志与包装。本部分适用于电气化铁道接触网系统中悬挂直径为9mm20mm的金属绞线的杵座鞍子。2 规范性引用文件下列文件中的条款通过

6、TB/T 2075的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T 931987 标准弹簧垫圈GB/T 1961981 普通螺纹 基本尺寸（直径1mm600mm）GB/T 1971981 普通螺纹 公差与配合（1mm355mm）GB/T 8481985 小垫圈A级GB/T 12201992 不锈钢棒GB/T 2000 紧固件机械性能 不锈钢螺栓、螺钉和螺柱GB/T 2000 紧固件机械性能 不锈钢螺

7、母GB/T 31901996 变形铝及铝合金化学成分GB/T 40561994 高压线路悬式绝缘子连接结构和尺寸GB/T 52311985 加工铜的化学成分GB/T 52331985 加工青铜 化学成分和产品形状GB/T 61702000 1型六角螺母GB/T 113521989 一般工程用铸造碳钢件TB/T 2073 电气化铁道接触网零部件通用技术条件TB/T 2074 电气化铁道接触网零部件试验方法3 型式和标记 杵座鞍子的外形及主要尺寸应符合图1，型号见表1。表1 杵座鞍子型号型 号适 用 线 材衬垫材质衬 垫压 板参考重量kgW钢绞线无无L铝绞线、钢芯铝绞线及铝包钢型绞线1050A有有

8、T铜绞线T3有有1TB/T 2075.72002单位为毫米图1 杵座鞍子 标记示例带铝衬垫及压板的杵座鞍子；L型杵座鞍子 TB/T 20024 材 料 杵座鞍子本体和压板按GB/T 113521989，采用牌号为ZG270500的铸造碳钢。 铝质衬垫按GB/T 31901996，采用牌号为1050A的铝材，铜质衬垫按GB/T 52311985，采用牌号为T3的软态铜材。 锁紧销按GB/T 52331985，采用牌号为QS的锡青铜，结构与尺寸应符合GB/T 40561994的规定的W型锁紧销。 U螺栓、螺母、垫圈和弹簧垫圈按GB/T 12201992，U螺栓采用牌号为0Cr18Ni9的不锈钢；螺

9、母、垫圈和弹簧垫圈均采用牌号为1Cr18Ni9的不锈钢。5 技术要求 杵座鞍子的通用技术要求应符合TB/T 2073的规定。 制造工艺 杵座鞍子本体和压块按TB/T 2073的要求进行2级热浸镀锌。 杵座鞍子本体应采用精密铸造工艺制造。 紧固件 U螺栓和螺母的机械性能按TB/T 2000、GB/T 2000，性能等级为A270级。 U螺栓的螺纹按GB/T 1961981、GB/T 1971981加工。 螺母应符合GB/T 61702000，并应具有防松性能。 垫圈应符合GB/T 8481985。 弹簧垫圈应符合GB/T 931987。 性能要求 杵座鞍子的最大工作荷重为。 杵座鞍子的握紧荷重应

10、不小于。2 杵座鞍子的破坏荷重应不小于。TB/T 2075.72002 U螺栓的紧固力矩为25N·m。6 检验规则与试验方法 检验规则杵座鞍子的检验规则按TB/T 2073的规定执行。 试验方法 杵座鞍子的试验方法除振动试验的试验条件及疲劳试验外，均按TB/T 2074的规定执行。 振动试验杵座鞍子的振动试验应按照TB/T 2073及TB/T 2074中的有关规定，试验条件为：a) 安装条件 按使用工作状态安装，规定紧固力矩紧固；b) 试验荷载 ；c) 振动波形 正弦波；d) 垂直振幅 ±35mm；e) 振动频率 3Hz5Hz；f) 振动次数 2×106。 疲劳试验杵座鞍子的疲劳试验条件为：a) 安装条件 按使用工作状态安装，规定紧固力矩紧固；b) 试验荷载及幅值±；c) 疲劳交变波形 正弦波；d) 疲劳频率 1Hz3Hz；e) 疲劳次数 5×105。 经振动试验后，杵座鞍子的滑动荷重值与规定的最小值相比下降不大于10%。 经振动及疲劳试验后，
