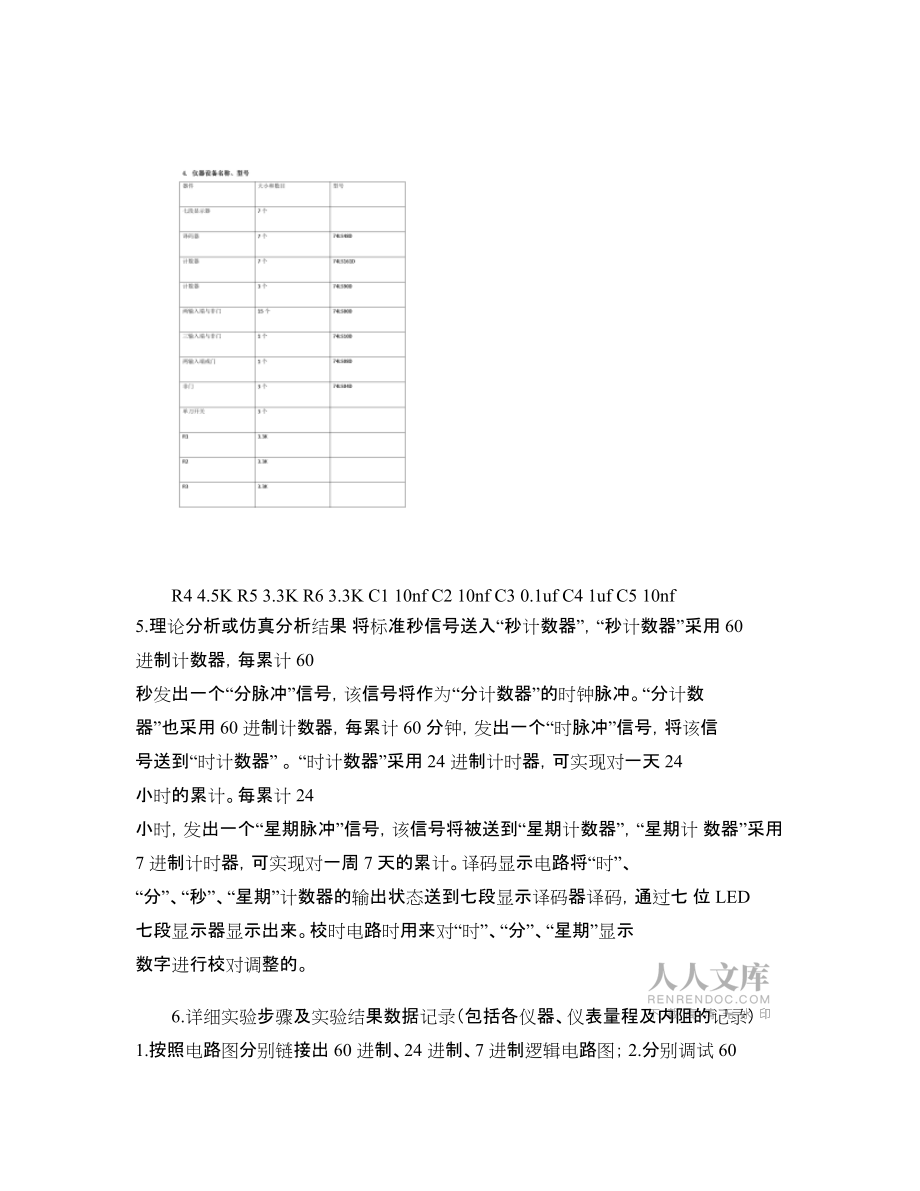

电工自主设计实验--简单数字电子表的设计_第1页
电工自主设计实验--简单数字电子表的设计_第2页
电工自主设计实验--简单数字电子表的设计_第3页
全文预览已结束

下载本文档

版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领

文档简介

1、 R4 4.5K R5 3.3K R6 3.3K C1 10nf C2 10nf C3 0.1uf C4 1uf C5 10nf 5.理论分析或仿真分析结果 将标准秒信号送入“秒计数器”，“秒计数器”采用 60 进制计数器，每累计 60 秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。“分计数 器”也采用 60 进制计数器，每累计 60 分钟，发出一个“时脉冲”信号，将该信 号送到“时计数器” 。 “时计数器”采用 24 进制计时器，可实现对一天 24 小时的累计。每累计 24 小时，发出一个“星期脉冲”信号，该信号将被送到“星期计数器”，“星期计 数器”采用 7 进制计时器，可

2、实现对一周 7 天的累计。译码显示电路将“时”、 “分”、“秒”、“星期”计数器的输出状态送到七段显示译码器译码，通过七 位 LED 七段显示器显示出来。校时电路时用来对“时”、“分”、“星期”显示 数字进行校对调整的。 6.详细实验步骤及实验结果数据记录（包括各仪器、仪表量程及内阻的记录） 1.按照电路图分别链接出 60 进制、24 进制、7 进制逻辑电路图； 2.分别调试 60 进制、24 进制、7 进制的逻辑电路； 3.把 60 进制的秒计数器同 60 进制的分计数器以及 24 进制的小时计数器、 7 进制的天计数器的联系电路图建立起来，最终完成一个电子表基础设计； 4.调试电路，在数码

3、管上观察其数字变化情况，并作修改； 5.连接校时电路； 6.完成所有指定功能； 7.拆装导线和芯片，收拾试验台； 7.实验结论 秒计数器满 60 后向分计数器进位，分计数器满 60 后向小时计数进位，小时 计数器按照“24 翻 1”规律计数，并在满 24 后向星期计数进位，星期计数器按 照“7 翻 1” 规律计数。计数器的输出分别由译码器送显示器显示。计时出现误 差时，可以用较时电路较时、较分、较星期。 8.实验中出现的问题及解决对策 由于万能板的面积有限,电路复杂,所以布线不是很美观,但是它的功能基本 上都能实现。 最后在我调试，发现其没有反应。用万用表的二极管档测试，发现其电源没 有接通，

4、逐级测试，查出是 VCC 与+5V 的电源没有接通。当接上时调试，一切都 能够实现。 9.本次实验的收获和体会、对电路实验室的意见或建议 无论做什么事情,都必需养成严谨,认真,善思的工作作风.我这设计由于采 用的是数字电路来实现的,所以电路较复杂,但是容易理解.每一部分我都能理解 并且能有多种设计方法. 通过这次毕业设计，我又掌握了些元器件的用途以及它们的参数、性能。 这 次设计提高了我理论和实践相结合的能力，增加了把理论用于实践的兴趣，同时 也提高了我分析问题和解决问题的能力。没有最好，只有更好。我相信通过这一 次的毕业设计之后，我以后会更加努力，用严谨的科学态度去面对一切。克服困 难，战胜自我，超越自我。 10参考文献 1 唐赣，聂典.Multisim 10 原理图仿真与 PowerPCB 5.0
