基于Libero的数字逻辑设计仿真实验实验报告(实验5到8)

1、 实验题目_基于Libero的数字逻辑设计仿真实验_1. 基本门电路2. 组合逻辑电路3. 时序逻辑电路4. 补充实验不要求全部同学都做，但做了可加分。（选做）实验报告基本门电路一、实验目的1、了解基于Verilog的基本门电路的设计及其验证。2、熟悉利用EDA工具进行设计及仿真的流程。二、实验环境Libero仿真软件（参考附录C）。三、实验内容1、参考附录C掌握Libero软件的使用方法。2、参考附录C中“一个完整的例子”，进行针对74系列基本门电路的设计，并完成相应的仿真实验。3、参考附录D的设计代码、测试平台代码（可自行编程）及附录C的步骤，完成74HC00、74HC02、74HC04、

2、74HC08、74HC32、74HC86相应的设计、综合及仿真。4、提交针对74HC00、74HC02、74HC04、74HC08、74HC32、74HC86（任选一个）的综合结果，以及相应的功能仿真结果。四、实验结果和数据处理1、模块及测试平台代码清单3 / 14文档可自由编辑打印module HC00(A,B,Y);input 4:1A,B;output4:1Y;assign Y=(A&B);endmoduletimescale 1ns/1nsmodule testbench;reg a,b;wire y;HC00 test(a,b,y);initialbegina=0;b=0;#

3、5 a=1;#5 b=1;#5 a=0;#5 b=0;endendmodule2、第一次仿真结果。（将相关窗口调至合适大小，使波形能完整显示，对窗口截图。后面实验中的仿真使用相同方法处理）3、综合结果。（将相关窗口调至合适大小，使RTL图能完整显示，对窗口截图，后面实验中的综合使用相同方法处理）4、第二次仿真结果（综合后）。回答输出信号是否有延迟，延迟时间约为多少？有时间延迟，时间大约为300ps。5、第三次仿真结果（布局布线后）。回答输出信号是否有延迟，延迟时间约为多少？分析是否有出现竞争冒险。有时间延迟，时间大约为500ps。五、基于实验箱的数字逻辑设计实验参考附录F.1的门电路核心板引脚

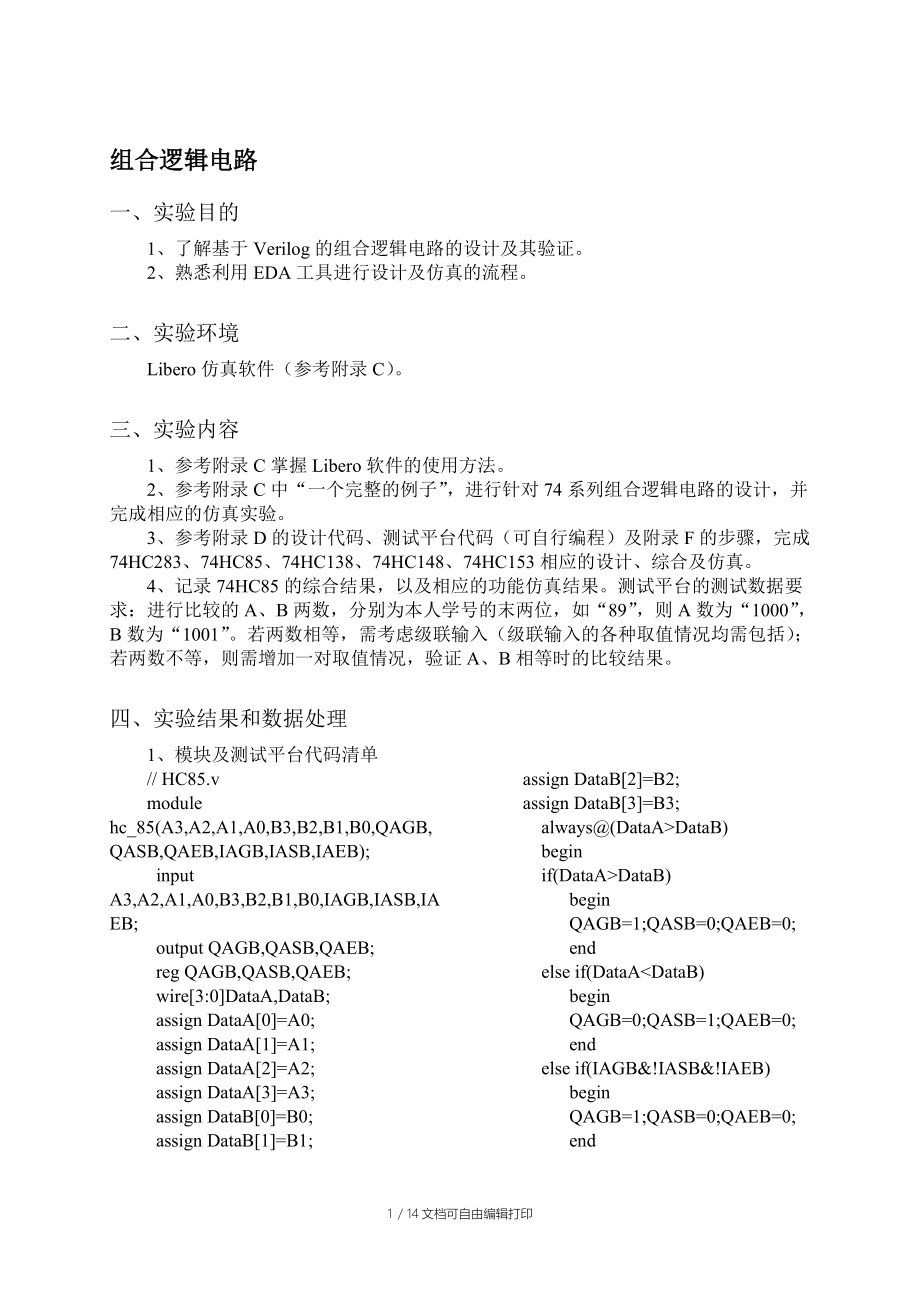

4、对应表，在FPGA板上验证设计结果。组合逻辑电路一、实验目的1、了解基于Verilog的组合逻辑电路的设计及其验证。2、熟悉利用EDA工具进行设计及仿真的流程。二、实验环境Libero仿真软件（参考附录C）。三、实验内容1、参考附录C掌握Libero软件的使用方法。2、参考附录C中“一个完整的例子”，进行针对74系列组合逻辑电路的设计，并完成相应的仿真实验。3、参考附录D的设计代码、测试平台代码（可自行编程）及附录F的步骤，完成74HC283、74HC85、74HC138、74HC148、74HC153相应的设计、综合及仿真。4、记录74HC85的综合结果，以及相应的功能仿真结果。测试平台的测

5、试数据要求：进行比较的A、B两数，分别为本人学号的末两位，如“89”，则A数为“1000”，B数为“1001”。若两数相等，需考虑级联输入（级联输入的各种取值情况均需包括）；若两数不等，则需增加一对取值情况，验证A、B相等时的比较结果。四、实验结果和数据处理1、模块及测试平台代码清单/ HC85.vmodule hc_85(A3,A2,A1,A0,B3,B2,B1,B0,QAGB,QASB,QAEB,IAGB,IASB,IAEB); input A3,A2,A1,A0,B3,B2,B1,B0,IAGB,IASB,IAEB; output QAGB,QASB,QAEB; reg QAGB,QAS

6、B,QAEB; wire3:0DataA,DataB; assign DataA0=A0; assign DataA1=A1; assign DataA2=A2; assign DataA3=A3; assign DataB0=B0; assign DataB1=B1; assign DataB2=B2; assign DataB3=B3; always(DataA>DataB) begin if(DataA>DataB) begin QAGB=1;QASB=0;QAEB=0; end else if(DataA<DataB) begin QAGB=0;QASB=1;QAEB

7、=0; end else if(IAGB&!IASB&!IAEB) begin QAGB=1;QASB=0;QAEB=0; end else if(!IAGB&IASB&!IAEB) begin QAGB=0;QASB=1;QAEB=0; end else if(IAEB) begin QAGB=0;QASB=0;QAEB=1; end begin if(DataA=DataB) if(IAGB&IASB&!IAEB) begin QAGB=0;QASB=0;QAEB=0; end if(!IAGB&!IASB&!IAEB) be

8、gin QAGB=1;QASB=1;QAEB=0; end end endendmodule/ testbench.vtimescale 1ns/1nsmodule test_hc_85;reg A3,A2,A1,A0,B3,B2,B1,B0;reg IAGB,IASB,IAEB;wire QAGB,QASB,QAEB;initial begin A3=0; repeat(20) #20 A3=$random;endinitial begin A2=0; repeat(20) #20 A2=$random;endinitial begin A1=0; repeat(20) #20 A1=$ra

9、ndom;endinitial begin A0=0; repeat(20) #20 A0=$random;endinitial begin B3=0; repeat(20) #20 B3=$random;endinitial begin B2=0; repeat(20) #20 B2=$random;endinitial begin B1=0; repeat(20) #20 B1=$random;endinitial begin B0=0; repeat(20) #20 B0=$random;endinitial begin IAGB=0; repeat(10) #40 IAGB=$rand

10、om;endinitial begin IASB=0; repeat(10) #40 IASB=$random;endinitial begin IAEB=0; repeat(10) #40 IAEB=$random;endhc_85 testhc85(.A3 (A3), .A2 (A2), .A1 (A1), .A0 (A0), .B3 (B3), .B2 (B2), .B1 (B1), .B0 (B0), .IAGB (IAGB), .IASB (IASB), .IAEB (IAEB), .QAGB (QAGB), .QASB (QASB), .QAEB (QAEB),);initial

11、begin #400$finish;endendmodule2、第一次仿真结果3、综合结果4、第二次仿真结果（综合后）。回答输出信号是否有延迟，延迟时间约为多少？有时间延迟，时间大约为400-600ps。5、第三次仿真结果（布局布线后）。回答输出信号是否有延迟，延迟时间约为多少？分析是否有出现竞争冒险。存在竞争冒险，有延迟时间，时间约为500ps。五、基于实验箱的数字逻辑设计实验参考附录F.2的组合电路核心板引脚对应表，在FPGA板上验证设计结果。时序逻辑电路一、实验目的1、了解基于Verilog的时序逻辑电路的设计及其验证。2、熟悉利用EDA工具进行设计及仿真的流程。二、实验环境Libero

12、仿真软件（参考附录C）。三、实验内容1、参考附录C掌握Libero软件的使用方法。2、参考附录C中“一个完整的例子”，进行针对74系列时序逻辑电路的设计，并完成相应的仿真实验。3、参考附录D的设计代码、测试平台代码（可自行编程）及附录F的步骤，完成74HC74、74HC112、74HC161、74HC194相应的设计、综合及仿真。4、选择讲义7.6中任意一个实例，在Libero中实现一遍并记录结果。四、实验结果和数据处理1、模块及测试平台代码清单/ 74HC74.vmodule HC74(D1,D2,CP1,CP2,RD1N,RD2N,SD1N,SD2N,Q1,Q2,Q1N,Q2N);inpu

13、t D1,D2;input RD1N,SD1N,CP1;input RD2N,SD2N,CP2;output Q1,Q1N,Q2,Q2N;reg Q1,Q2;assign Q1N=Q1;assign Q2N=Q2;always (posedge CP1) beginif (!RD1N) Q1<=0;else if (!SD1N) Q1<=1;else Q1<=D1;endalways (posedge CP2) beginif (!RD2N) Q2<=0;else if (!SD2N) Q2<=1;else Q2<=D2;endendmodule/ test

14、bench_74HC74.vtimescale 1ns/1ns module testbench_74HC74; reg D1,D2,RD1N,RD2N,CP1,CP2,SD1N,SD2N;wire Q1,Q2,Q1N,Q2N; initial beginCP1=0;endparameter clock_period=20;always #(clock_period/2) CP1=CP1;initial beginCP2=0;endalways #(clock_period/2) CP2=CP2;initial begin D1=0;repeat(20) #20 D1=$random; end

15、initial begin D2=0;repeat(20) #20 D2=$random; endinitial begin RD1N=0;repeat(20) #20 RD1N=$random; endinitial begin RD2N=0;repeat(20) #20 RD2N=$random; endinitial begin SD1N=0;repeat(20) #20 SD1N=$random; endinitial begin SD2N=0;repeat(20) #20 SD2N=$random; endHC74 testbench_74HC74( .CP1 ( CP1 ), .C

16、P2 ( CP2 ), .D1 (D1), .D2 (D2), .RD1N (RD1N), .RD2N (RD2N), .SD1N (SD1N), .SD2N (SD2N), .Q1 (Q1), .Q1N (Q1N), .Q2 (Q2), .Q2N (Q2N) ); initial begin #400 $finish; endendmodule2、第一次仿真结果3、综合结果4、第二次仿真结果（综合后）有延迟时间，时间大约为300ps。5、第三次仿真结果（布局布线后）有延迟时间，时间大约为600ps。五、基于实验箱的数字逻辑设计实验参考附录F.3的时序电路核心板引脚对应表，在FPGA板上验证设

17、计结果。补充实验1一、实验目的1、了解基于Verilog的时序逻辑电路的设计及其验证。2、熟悉利用EDA工具进行设计及仿真的流程。二、实验环境Libero仿真软件（参考附录C）。三、实验内容1、参考附录C掌握Libero软件的使用方法。2、参考附录C中“一个完整的例子”，进行针对74系列时序逻辑电路的设计，并完成相应的仿真实验。3、设计一个七段数码显示译码器（可参考讲义P54），完成相应的设计、综合及仿真，在Libero中实现一遍并记录结果。四、实验结果和数据处理1、模块及测试平台代码清单/ syima.vmodule mayi(a,b,c,d,y1,y2,y3,y4,y5,y6,y7);in

18、put a,b,c,d;output y1,y2,y3,y4,y5,y6,y7;assign y1=d+b+(c&a)+(c&a);assign y2=c+(b&a)+(b&a);assign y3=c+b+a;assign y4=d+(c&a)+(c&b)+(b&a)+(c&b&a);assign y5=(c&a)+(b&a);assign y6=c+(c&b)+(c&a)+(b&a);assign y7=c+(c&b)+(c&b)+(c&a);endmodule/ testbench.vtimescale 1ns/1nsmodule tesetyima();reg pa,pb,pc,pd;wire py1,py2,py3,py4,py5,py6,py7;mayi ui(pa,pb,pc,pd,py1,py2,py3,py4,py5,py6,py7);initialbeginpd=0;pc=0;pb
