房屋质量管理标准化图集三

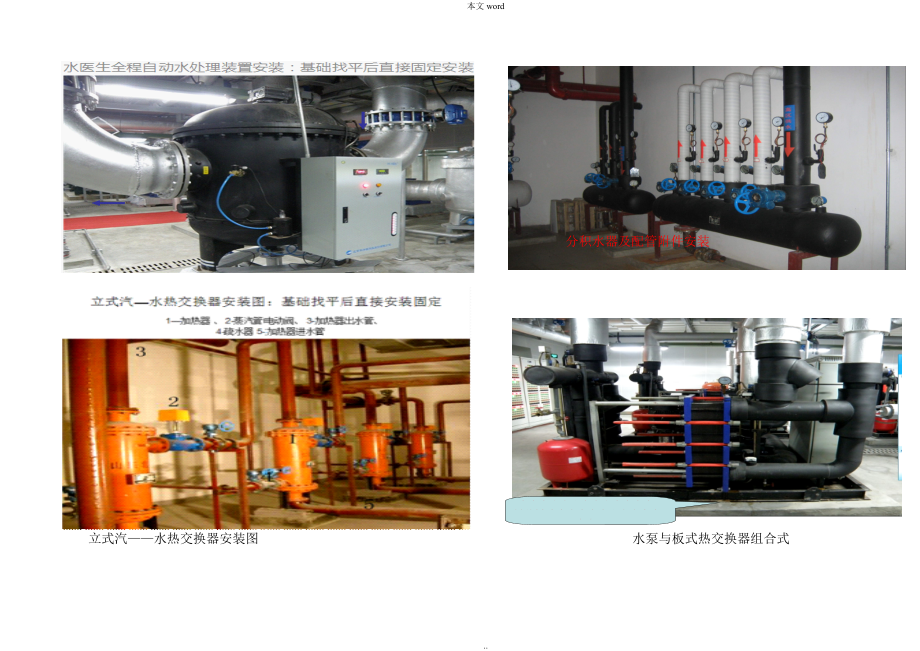

1、本文word九、建筑设备安装质量管理局部施工大样1、 通风空调设备 组合式空调处理机柜安装 离心风机箱安装 吊式风机采用天圆地方与风管相连 不得采用帆布软接头替代使用 落地式轴流风机安装 2、制冷机房设备 空调系统软化水处理装置 精密空调系统加湿装置分积水器及配管附件安装 立式汽水热交换器安装图 水泵与板式热交换器组合式 根底找平后底座与根底间安装15MM厚的橡胶震垫 离心制冷机组安装将混凝土支墩找平并控制在同一水平高度，然后在每个支墩上安装弹簧减震器，再在减震器上安装联体型钢支架，找平后组装冷却塔。 3、弱电设备管头过长线路不齐整线缆标识清楚、绑扎牢固 配线架内线缆安装 弱电箱安装4、电气安

2、装各种线管连接1、PVC线管：管与管、管与盒箱等连接采用专用插入式接头，连接处结合面涂专用胶合剂，接口牢固密封。2、镀锌电线管：管与管采用丝扣管箍，管口套丝，丝扣连接。丝扣应与管箍咬合配套、紧凑；管与盒箱等连接采用管口套丝，盒箱内外锁母片锁定。3、KBG电线管：管与管、管与盒箱等连接采用专用插入式接头，管插入接头适宜位置后，将接头所带紧定螺丝拧牢至螺帽断裂。须确保紧定螺丝完好、不缺失，并处于拧断状态。4、各种线管与线盒、桥架、配电箱连接必须顺直，不能歪斜。 PVC电线管连接例如 镀锌电线管连接例如 KBG电线管连接例如 配电箱与穿线导管连接示意图 接线盒与穿线导管的连接图示明配线管1、明配线管

3、应尽量横平竖直，支架及固定点设置合理，间隔均匀。分别在线盒两侧1525cm处、拐弯处两侧2030cm处，其他局部不大于均匀设置。2、成排线管视情况宜采用横向或竖向共用支架，线管排列须整齐美观，管间间距合理一致。3、明配线管跨越结构梁、柱及其他专业管道时，应采用过桥弯或增加过线盒翻越。弯曲应柔和，弯曲半径大于6倍管外径，严禁弯死弯或弯扁。4、敷设的管路必须有单独的吊杆或支架固定，不得利用吊顶龙骨吊杆。 管沿墙面明配实例电线管明配，排列整齐，支架共用，整齐美观。 镀锌电线管明配实例KBG电线管明配实例暗配管敷设及固定需注意问题1、砼体结构内配管应分开间距固定，严禁挤堆或绑扎在一起敷设，以免影响结构

4、质量。2、砼板配管应尽量防止交叉，如确需交叉，应防止重复交叉，及不超过三层交叉，交叉处还需不影响结构钢筋保护层有效距离。3、砌体内多根线管敷设，管间应分开一定间距并固定牢靠。土建抹灰时，管槽外应钉、挂钢丝网，以免墙面开裂。4、如设计无特别要求时，管槽应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不大于15mm。墙面多根管敷设时，管槽外钉、挂钢丝网结构圈梁下口甩管挤堆，影响结构质量梁下口甩管分开设置，保持一定间距砖砌体多根线管开槽、安装实例砼板内暗配管挤堆敷设、重复交叉实例砼板内线管敷设、交叉实例结构砌体暗配管说明：结构砌体暗配管，除空心砖一般随砌筑穿砖空心局部接管外，其他砖砌体需在结

5、构具备开凿条件后，先在墙面弹、画出管线槽，再采用云石机或专用开槽机切割，切割成型后再人工或机械剔凿。剔凿时必须做到不影响结构砌体强度。加气块砖砌体管槽开槽、线管安装实例注意：1、线槽宽度一般比所敷线管外径大1；2、剔凿管槽必须在结构经过验收，强度到达要求后才能进行；3、管槽剔凿前必须先用云石机根据所画管槽线切割至适宜深度再剔凿，严禁不经切割直接剔凿；4、剔凿时必须严格控制力度，防止影响结构强度。5禁止横向开槽。墙面划线开槽实例多孔砖砌体管槽开槽、线管安装实例墙面划线开槽实例墙面接线盒安装1、墙面接线盒安装前，应根据水平控制线及设计标高，弹好安装控制线，确保线盒安装后高度一致，间隙均匀，排列整齐

6、美观。2、墙面接线盒安装前，请土建专业在线盒左右或上下60cm范围内打出抹灰控制灰饼，安装线盒时用靠尺两端靠在灰饼面，找准线盒出墙度，确保安装好线盒口与土建抹灰完成面相平。3、线盒安装宜在土建专业打好灰饼后、抹灰施工前进行。根据土建所打抹灰控制灰饼，控制线盒安装出墙度，确保盒口与土建抹灰完成面相平。根据土建所打抹灰控制灰饼，控制线盒安装出墙度，确保盒口与土建抹灰完成面相平。根据安装控制线，安装线盒实例根据灰饼安装线盒，抹灰完成后效果图砼板、砼墙内PVC线管固定1、砼板内PVC线管采用金属扎丝绑扎固定，接线盒处、接头两端、拐弯处两端都必须与底板钢筋绑扎固定，中间管段以不超过间距绑扎固定；2、砼墙

7、内PVC线管采用金属扎丝绑扎固定，接线盒处、接头两端、拐弯处两端都必须与钢筋绑扎固定，中间管段以不超过间距绑扎固定，固定必须牢靠。 成排线管敷设时，应分开绑扎固定。砼板预埋线管时砼墙位置线管固定线管接头两端分别绑扎固定混凝土墙线盒安装为确保剪力墙位置线盒安装标高、出墙度符合要求，成型美观，剪力墙位置线盒一般先预埋泡沫块，待土建专业弹出标高控制线及打好灰饼后，再安装线盒、二次接管。1、在施工前先根据图纸，确定泡沫块尺寸，裁好并用胶带包裹好的泡沫块。泡沫块尺寸：一般宽度比所安装线盒宽4cm、高度比所安装线盒高15cm、厚度比所安装线盒厚2cm；2、在主体结构施工时，在线盒位置根据线盒安装标高，结合土建标高控制线，先绑扎包裹好的泡沫块。泡沫块标高控制原那么：线管由下进盒的，尽量在下端留出接管操作空间，以泡沫块上口与线盒安装后的上口相平；线管由上进盒的，尽量在上端留出接管操作空间，与线盒安装标高相平。3、土建拆模后，及时清掏泡沫块，待土建弹好水平线、打好灰饼后，再安装线盒、接管到盒。线管由上进盒泡沫块预埋实例砼墙预埋泡沫块安装线盒示意图线管由下进盒泡沫块预埋实例电线穿管常见质量通病吊顶内导线未穿管保护，未设置接线盒。导线及接头裸露在吊顶内。KBG线管接头紧定螺丝缺失KBG线管接头紧定螺丝未拧断金属管口未加护口管口毛
