串联铁芯滤波电抗器

1、串联铁芯滤波电抗器通过提高功率因数，减少系统中无功功率损耗，提高电能的使用效率，就可以达到节能的目的，从而为用户节省支出，而提高用户侧的功率因数，补偿无功功率的最简单的方法就是投入电力电容器，用以补偿无功，提高功率因数。这本来是极为简单的事，可是由于电力系统中大量使用电力电子器件，直流用电、变频用电等，产生了大量的谐波，使得看似简单的问题变得复杂了。系统中用以补偿无功的电容器频繁损坏，放大谐波电流。有的甚至无法投入补偿电容器。当谐波较小时，可以用谐波抑制器，但系统中的谐波较高时，就要用串联电抗器了。因此，本公司推出6%（其余如：7%、12%、13%按用户要求定做）的串联电抗器，串入电容器回路中

2、，用以抑制谐波，使得电容器能平安地投入，以补偿无功，提高功率因数。1适用场合1.1 在低压无功补偿成套装置中，与并联电容器串联使用，确保装置在谐波严重的场合能正常安全地运行。12电抗率为4.5%7 % 滤波电抗器，用于抑制电网中5次及以上谐波。13电抗率为12%13 % 滤波电抗器，用于抑制电网中3次及以上谐波。2型号解读 3、工艺特点3.1 选材满足使用要求：3.1.1 铁芯：优质低损耗冷轧取向硅钢片3.1.2 气隙：环氧层压玻璃板作间隔，保证气隙在运行中没有变化；3.1.3 线圈：H级漆包扁铜线绕制，有较好的散热效果。3.1.4 外观：体积小、重量轻、外观好。4、使用环境4.1 海拔高度不

3、超过2000m（如超过，订货时要申明）。4.2 运行环境温度-2545，相对湿度不超过90%。4.3周围无有害气体，无易燃易爆物品。4.4电抗器装于柜内，应加装通风设备散热。5、性能特点5.1 电抗器有三相、单相之分。三相电抗器任二相电抗值之差不大于±3%5.2 电抗器可用于400V或600V系统。5.3常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等5.4电抗器的温升：铁芯85K，线圈95K。5.5 绝缘水平：3kV/1min,无击穿与闪络。5.6 电抗器噪声等级，不大于50dB。电抗器耐温等级H级以上。5.7 电抗器能在额定电压的1.35倍下长期运行。5.8

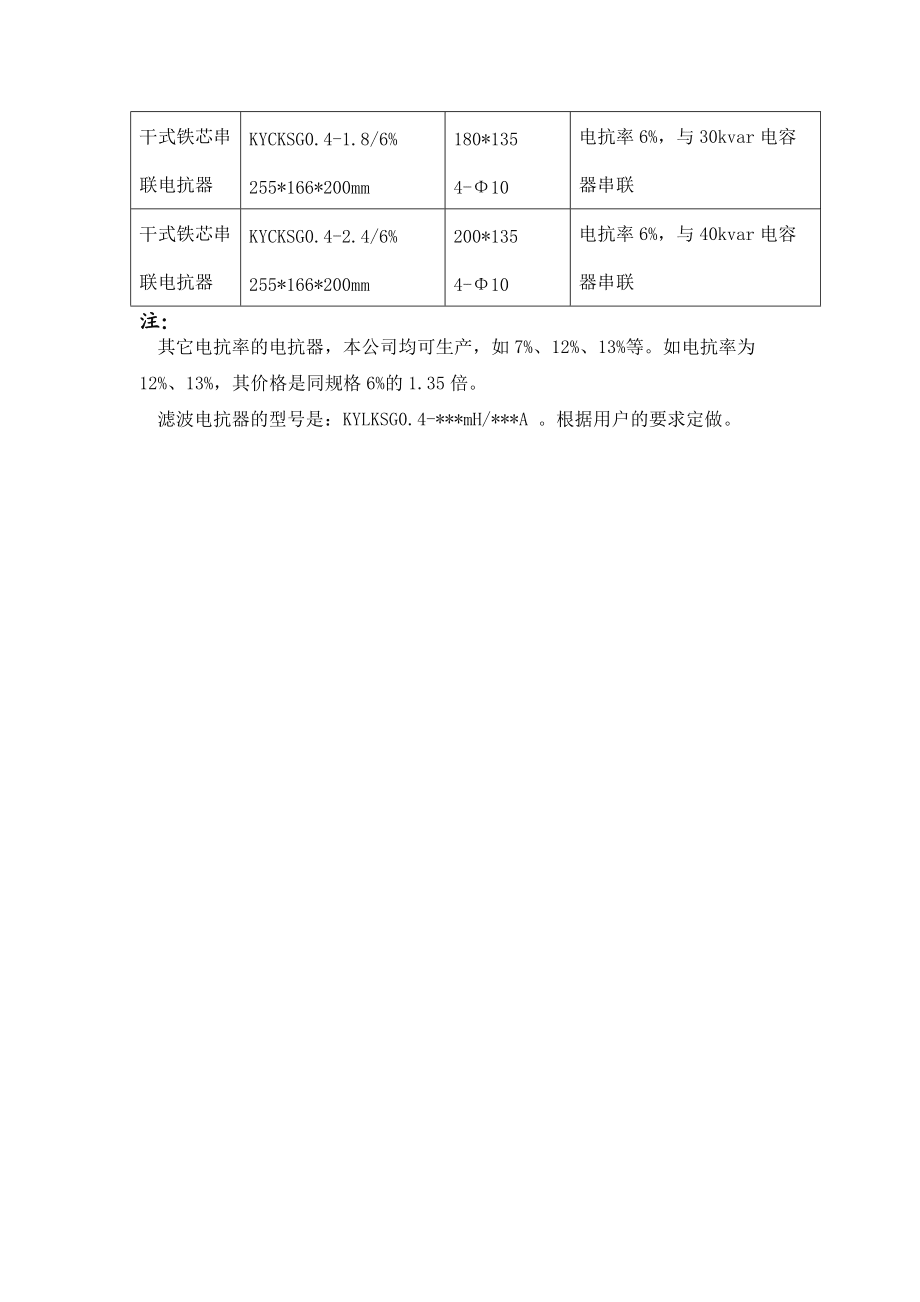

4、电抗器在1.8倍额定电流下的电抗值，其下降值不大于5%。6、接线方式7、电抗器技术数据名 称型号及外形尺寸 安装尺寸技 术 数 据干式铁芯串联电抗器KYCKSG0.4-0.6/6%190*108*155mm170*804-8电抗率6%，与10kvar电容器串联干式铁芯串联电抗器KYCKSG0.4-0.9/6%220*140*180mm180*1104-8电抗率6%，与15kvar电容器串联干式铁芯串联电抗器KYCKSG0.4-1.2/6%240*150*190mm180*1204-8电抗率6%，与20kvar电容器串联干式铁芯串联电抗器KYCKSG0.4-1.5/6%240*150*190mm180*1204-8电抗率6%，与25kvar电容器串联干式铁芯串联电抗器KYCKSG0.4-1.8/6%255*166*200mm180*1354-10电抗率6%，与30kvar电容器串联干式铁芯串联电抗器KYCKSG0.4-2.4/6%255*166*200mm200*1354-10电抗率6%，与40kvar电容器串联注：其它电抗率的电抗器，本公司均可生产，如7%、12%
