资江大桥水上安全施工方案

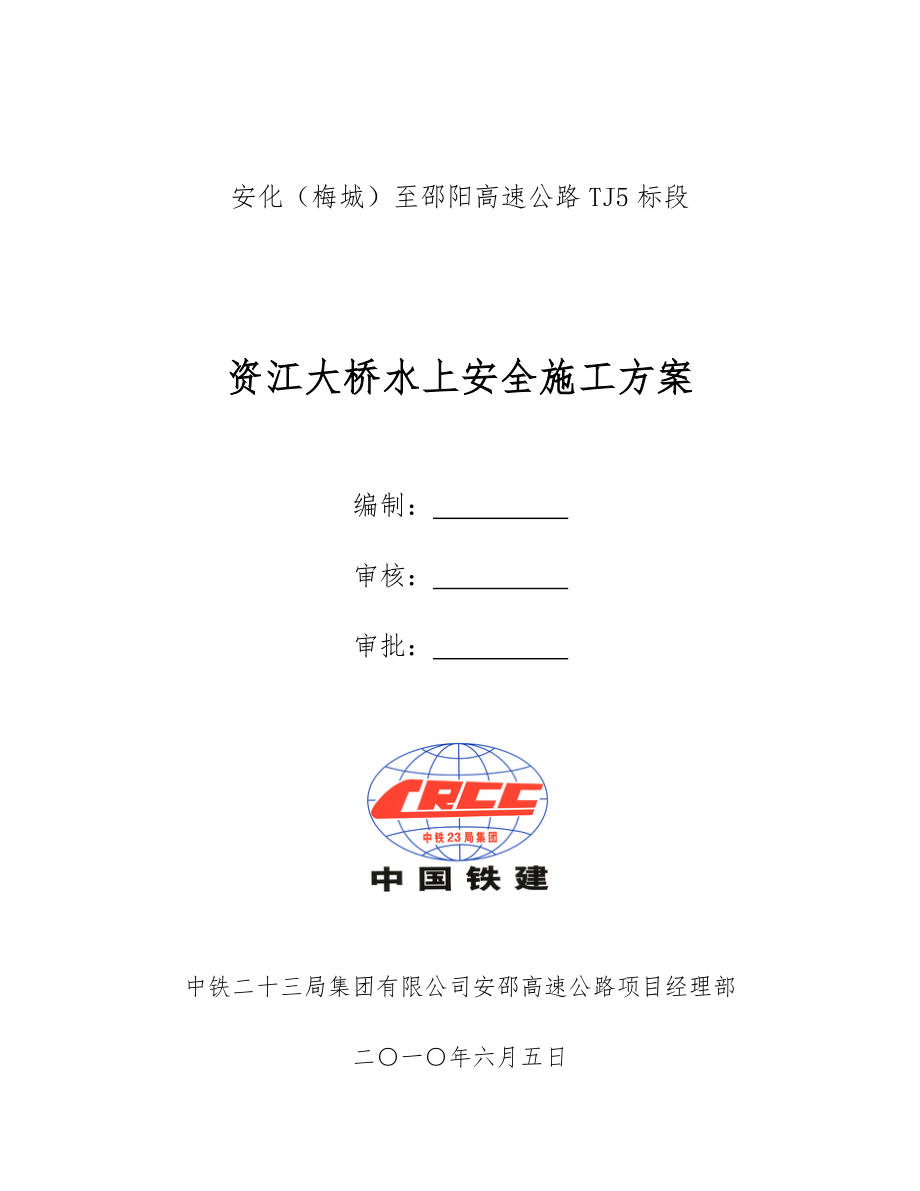

1、安化（梅城）至邵阳高速公路TJ5标段资江大桥水上安全施工方案编制： 审核： 审批： 中铁二十三局集团有限公司安邵高速公路项目经理部二一年六月五日资江大桥水上安全施工方案一、编制说明为使本合同段工程顺利进行，确保按合同工期完成施工任务，根据项目部的总体施工安排，在保安全、保质量、保进度的前提下编制了资江大桥水上施工安全控制方案，以确保顺利完成施工任务。1.1 编制范围安邵高速公路资江大桥工程，起点K207+622.8,终于K208+268.8，水上施工以及为完成上述施工内容所必须的临时工程。1.2 编制依据(1) 安邵高速公路工程施工设计图及设计院技术交底；(2) 安邵高速公路工程招标文件及补遗

2、书；(3) 我单位组织的施工现场踏勘和调查情况；(4) 安邵高速公路工程资江大桥实施性施工组织设计方案；(5)国家安全生产监督管理法规；(6) 中华人民共和国海上交通安全法；(7) 中华人民共和国内河交通安全管理条例；(8) 中华人民共和国水上水下施工作业通航安全管理规定；(9) 国家和其他地方法律法规1.3 编制原则(1) 遵守安全施工的基本原则；(2) 安全原则：工程施工期间，必须保障施工安全，同时也保障施工机械和施工人员的安全；(3)确保施工进度原则：确保施工进度、尽量缩短施工周期是非常必要的。(4)效益最佳原则：工程作为一项经济活动，对各项设施的要求是在保证工程质量的前提下选择最经济的

3、方案。二、工程概况我部承担的资江大桥位于湖南省邵阳市新邵县城西侧王家坪村呈东北-西南向，跨越资江，桥梁中心线与资江正交，桥梁全宽为26m，分为上、下行分离的两幅桥，两幅桥间距0.5m，每幅桥宽12.7m。桥梁起于K207+622.8,终于K208+268.8,中心桩号为K207+945.8，桥梁总长646m。主桥起于K207+955.8,终于K208+205.8,总长250m,结构形式为35+360+35m预应力混凝土连续刚构。安化侧引桥起于K207+622.8,终于K207+955.8，总长333m，结构形式为1130m装配式先简支后连续预应力混凝土连续T梁。邵阳侧引桥起于K208+205.

4、8,终于K208+268.8,总长63m，结构形式为230m装配式先简支后连续预应力混凝土连续T梁。全桥桥位在平面上位于直线段内，桥面纵坡采用双向坡，两侧纵坡均为2%，竖曲线半径为54699.621m,变坡点位于K208+045,变坡点高程为226.658m。主桥上部结构共划分为12中梁段，其中08号梁段为T构梁段，9号梁段为中、边跨合龙梁段，10、11、12号梁段为边跨现浇梁段。在T构梁段中，0、1号梁段为支架现浇梁段，28号梁段为挂蓝悬臂浇筑梁段。9、10号梁段长均为2m，11号梁段长3.84m，12号梁段长3.92m。主梁梁高从2m至3.7m按2次抛物线规律变化，箱梁采用单箱单室断面，悬

5、臂长度330cm，箱底宽615cm，采用直腹板，箱梁全宽为1275cm。下部构造：1215号桥墩墩身采用弧形圆端头薄壁实心墩，墩身基准截面尺寸为6.162m，端弧形半径为125cm。12号桥墩左幅采用桩基础承台尺寸7.89.33m，采用4根D200cm钻孔灌注桩， 12号桥墩右幅及1315号桥墩基础均采用扩大基础，基础尺寸11.1563m， 11、16号桥墩采用双柱式桥墩，D200钻孔灌注桩。110、17号桥墩均采用D140cm双柱式墩身，D180钻孔灌注桩。0、18号桥台采用肋板台钻孔灌注桩基础，桩径D120，钻孔桩均按支撑桩设计。三、水上组织施工准备3.1、 组织参与相关人员认真学习和掌握

6、合同条款、招标文件及相关管理办法，对全体人员进行项目教育和动员，介绍本项目的工程情况和特点，以及工程施工安排，让每个参加施工的人员明确自己所担负工作的内容和要求，并充分认识到此项工作的重要性和紧迫性。按合同文件的要求，积极办理各种手续，并建立健全项目经理部水上施工管理规章制度。3.2、 配足、配齐用于水上安全施工的各种标志、标牌、救生船、救生圈、救身衣以及其他救生设备。并为每一个参与此项工作的职工配备齐全的安全防护用品及通讯设施，具体数量见附表。3.3、配备专用车辆，用于本合同段水上施工工作的管理、实施、安全巡视。3.4、成立水上施工组织工作领导小组，配备足够的专职安全员（兼设施维护员），24

7、小时执勤，并服从水保、航运部门等对现场作业秩序和安全组织措施的监督管理，做好水上作业组织保障的管理和维护工作，保证现场各项安全防护措施始终处于良好工作状态。水上施工组织管理机构框架图项目部水上作业安全协管组水上作业安全设施组水上作业安全疏导组一工区二工区水运部门总监办项目办三工区紧急情况处理组检查协调指导四工区 水上作业组织管理领导小组序号姓名职务联系电话工作职责项目部马晋恒组长负责水上安全组织全面协调、管理刘广刚副组长负责水上安全组织的防护用品配备肖 洋副组长负责水上安全组织紧急情况处理冯再军副组长负责水上安全组织的协管颜富锋副组长负责水上安全组织的现场疏导三工 区肖 洋组长三工区水上安全组

8、织全面协调、管理胡 超副组长三工区水上安全组织协管刘天强副组长三工区水上安全组织紧急情况处理蔡泉伦副组长三工区水上安全组织路口疏导、防护用品用具发放表3-2 主要水上施工组织所需设备一览表序号名称单位数量备注1便桥座12安全网m4003防护栏m5004警告标志个385安全带套306安全绳米2007救身衣套308救身船艘19救身圈个510夜间警示灯个6011桩基围堰个2四、水上安全施工组织实施方案 (一)、水上作业安全组织：我部任务段施工范围内主要以资江大桥为防范重点，其余跨河处宽度尽有几米左右，且河床均较浅，仅需搭设小便桥，再辅以适当安全警示和防护栏即可确保安全。资江水上作业组织具体如下：根据

9、施工方案，为方便施工和南北岸联系，拟在资江上游修建钢便桥150m，宽2米，便桥结构示意见后附图；本桥采用悬臂施工，为高空作业。1、第一阶段 桩基施工阶段，根据现场实际搭设围堰、安全警示带、夜间警示灯和护栏等。2、第二阶段 便桥搭设阶段，安全设施组负责上下游南北岸设水上作业警告标志，安全告示告知，夜间警示灯，安全网、防护栏、救身衣、救身圈等配备。协管组协助现场施工安全组织管理，监督检查各部位施工安全及周边安全告知执行情况。与水运部门协调航运具体要求以及安全通航注意事项。3、第三阶段 悬臂施工阶段，安全设施组负责上下游左右岸设水上作业警告标志，安全告示告知，夜间警示灯，安全网、防护栏、救身衣、救身

10、圈、救身船、安全绳、安全带等配备。协管组协助现场施工安全组织管理，监督检查各部位施工安全及周边安全告知执行情况。与水运部门协调航运具体要求以及安全通航注意事项。（二）工期安排计划开工时间2010年9月1日，计划竣工时间2012年1月31日；水上作业安全控制时间按施工方案计划为：计划开工时间2010年9月1日，计划竣工时间2012年1月31日；（三）安全设施布设要求1、首先要和水运部门联系，协调相关水上作业安全措施，办理好相关手续后进场组织施工；2、桩基靠近河边施工必须修筑围堰，确保牢固可靠，围堰结构须能承受水土和外来压力，并防水严密，满足水压力和流水冲刷要求；遇有洪水暴涨或漏水渗入不能控制时，

11、作业人员须立即撤离；3、便桥搭设阶段，安全协管组要提前与当地村委取得联系，并行文告知河上作业时间及安排，请求村委协助告知附近村民跨河施工安全注意事项。并于附近村庄和各交通主要路口张贴告示；资江南北岸500米内开始设警示牌和安全提醒标志，上下游300米范围内设安全彩带；便桥边施工边设警示牌、警示灯，并随时配备救身衣、救身船和救身圈等救身用品；4、悬臂施工阶段，须扩大安民告知范围，警示标志、标牌设置范围向上下游延伸各500米。高空作业安全必须遵守高处作业相关规定：（1）高处作业中的安全标志和各种用于高处作业的设施，使用须应检查。（2） 高处作业中所用的物料，应堆放平稳，不得妨碍通道。高处拆下的物件

12、、余料和废料，不得向下抛掷。（3） 高处作业必须系安全带，安全带应挂在牢固的物件上，严禁在一个物件上栓挂几根安全带或一根安全绳上拴几个人；临边作业应设置防护围栏和安全网；悬空作业应有可靠的安全防护设施。（4）设置在建筑结构上的直爬梯及其他登高攀件，必须牢固、可靠。供人上下的踏板承载力不应小于1.1KN。五、水上作业安全组织事故应急救援预案为积极应对可能发生的水上作业安全组织事故，有序地组织事故救援工作，最大限度减少人员伤亡和财产损失，维护正常的施工生产秩序，结合我部实际，制定本水上作业安全组织事故应急处理预案（以下简称预案）。5.1 预案适用的范围本预案所称事故，是指在本项目部范围内可能发生的

13、水上作业安全组织及相应安全事故。5.2 项目部成立事故应急处理领导小组应急领导小组：组 长：马晋恒副组长：刘广刚 肖洋 冯再军组 员：李志强 赵 雨 颜富锋 黎龙强 王凯 马志刚 胡超 内部联系方法：序号姓名职务联系电话1马晋恒项目常务经理2刘广刚项目副书记3肖 洋项目副经理4冯再军项目总工5颜富锋安质科长6马志刚计划科长7李志强财务科长8黎龙强工程科长9王 凯物资科长10赵 雨办公室主任5.3 事故应急救援领导小组的职责1、组织相关部门按照应急预案迅速开展抢险救灾工作，防止事故的进一步扩大，力争把损失降到最低程度；统一部署应急预案的实施工作，并对应急工作中发生的争议采取紧急处理措施；2、配合

14、上级部门进行事故调查处理工作;3、事故发生后，做好稳定施工生产秩序、善后处理及安抚工作。5.4 事故报告和现场保护1、发生亡人事故或重大事故后，工区施工队必须以最快的方式立即将事故发生的情况报告项目部安质部。报告内容：事故发生的单位、时间、地点或里程、工程名称、伤亡人数、事故简要经过、事故抢险情况和采取的措施。2、安质部接警后立即报告项目经理，按照项目经理的要求，及时报告公司安监部、业主和监理公司。事故发生后，必须会同水运警察保护事故现场，并迅速采取必要措施抢救人员和财产。因抢救伤员、防止事故扩大以及疏通河道等原因需要移动现场物件时，必须做出标志、拍照、详细记录和绘制事故现场图，并妥善保存现场

15、重要痕迹、物证。5.5 事故应急措施事故发生后，项目部事故应急处理领导小组应会同水运警察立即投入运作，有关负责人应迅速到位履行职责，及时组织实施相应事故应急预案，并随时将事故应急处理情况报上级主管部门。事故发生初期，事故单位或现场人员应积极采取自救措施，防止事故的扩大。5.6 其他事项1、项目部各科室应结合自身特点，加强宣传和教育工作，提高全员预防事故的意识并采取有效的防范措施，并组织全体人员特别是有关人员认真学习、掌握预案的内容和相关措施。确保在紧急情况下按照预案的要求，有条不紊地开展事故应急处理工作。2、本项目部所有人员都有参加事故抢险救灾的义务。3、发生安全事故，任何贻误时机的行为都可能

16、造成更为严重或灾难性的后果。因此，各有关部室负责人在接到事故发生信息后必须在最短时间内进入各自岗位，迅速开展工作。对任何失职、渎职行为都要追究相关人员的责任。事故应急电话：120事故报警电话：110六、水上作业安全组织工作安全保证措施1、项目管理技术人员应当对有关水上作业安全组织措施向施工作业班组、作业人员做出详细说明，并落实交底签字手续。2、严格按照水上作业安全组织方案和作业规程进行布控，做好临时隔离措施，防止人员或车辆进入事故区域，派人配合做好施工区域的现场指挥；3、施工作业控制区各区段临时防护设施（标志）必须符合规范及设计文件的要求，施工作业控制区临时防护设施要充分考虑到雨、雾、夜间等气

17、候条件下的使用功能。4、施工作业控制区内作业的人员穿着带有反光标志的桔红色工作服，专职安全员还需外着带反光标志的桔红色背心。5、对临时安全设施每日进行巡查维护，遇特殊情况须加密维护次数，增加维护力量。6、夜间不撤场的机械应在施工作业控制区内摆放整齐，并在迎航运方向为机械挂上反光车衣或安装夜闪式示警灯。7、如有发现施工区段过往船只故障，应及时报告水运部门，条件允许的可利用现场临时防护设施进行先期布控警示，同时根据现场情况和水运部门的要求，配合做好清障工作（如：用施工机械先行将故障船只移离危险区）；8、如有航运堵塞或航运事故发生，应马上报告水运部门，维护好现场的临时防护设施，同时根据现场处置的需要

18、和水运部门的要求，必要时开放布控区或临时施工航道，疏通船只。附：安全组织机构框图专职安全工程师各施工队队长、技术负责人队专职安全员安全管理组织机构副组长：项目副经理副组长：总工程师组长：项目经理计划合约部工程技术部部长物资设备部部长财务部部长安全质量部部长综合办公室主任中心试验室主任图1 安全管理组织机构图七、防风、防火施工保证措施1、防火措施项目部将按照有关消防法规的要求在施工区域布置消防设施，并对所有消防设施、电路、设备进行定期的检查和维护，并对施工区域内实施专人负责防火责任制。2、防风措施针对风流对于施工的影响，项目部将做好中短期气象情况的收集工作，给予施工人员和施工船舶提前预警。遇到大风天气，提前做好现场船舶的拖运避风工作。同时做好现场材料、设备的固定，防止发生事故。3、大雾天气施工作业安全措施遇到大雾天气，停止一切施工作业，船舶原地抛锚，按规定显示雾中停泊信号，加强值班，注意其他船舶的动态以防止其他船只碰撞，并密切注意天气情况，提前将船只拖离施工现场。4、潜水作业安全措施本工程在钢吊箱承台混凝土封底、拆除钢吊箱、探摸水下电缆及施工专用管线等施工中需要进行潜水作业。（1）按邵阳
