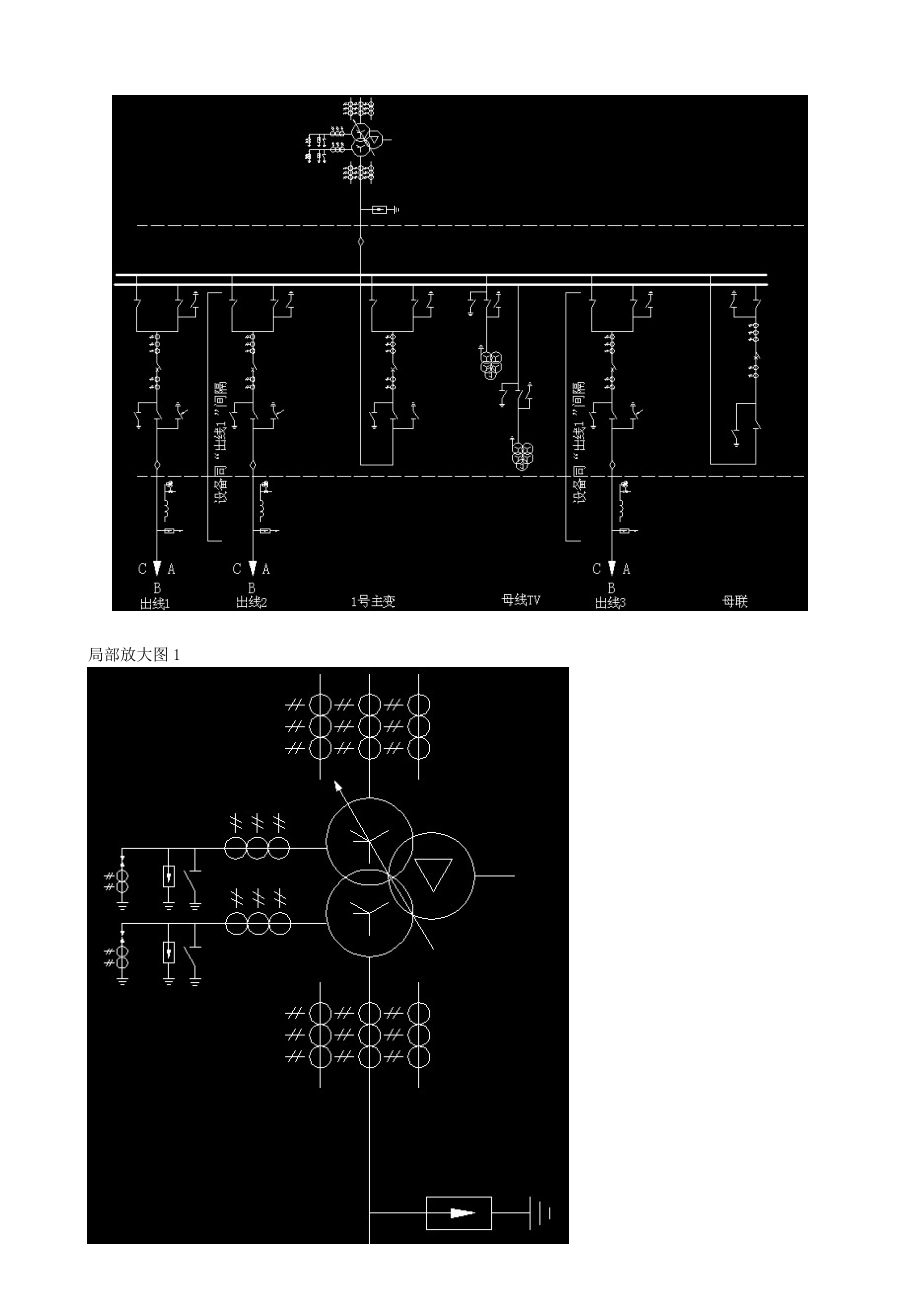

学习任务：绘制电气主接线图学习目标1、熟练掌握CAD图形绘制命令；2、熟练掌握CAD图形编辑命令。一、知识回顾绘制如下图形：二、重要知识点绘制步骤：新建CAD文档，命名为电气主接线图.dwg。1图纸布局（1）设置图形界限（注意：此步不设置也可以进行绘图）（提示：【格式】【图形界限】，左上角点为0,0，右上角点为450,400。）（2）设置图层新建四个图层，分别是定位线、电气符号、母线、标注线。2.定位线层的绘制（1）将定位线层至于当前，绘制框架。（2）将框架进行修剪，如下图：3.绘制电气符号（1）将电气符号层至于当前，绘制如下电气符号。 （2）将电气符号转换成块。 电流互感器 电感线圈 电容 变压器 电容式电压互感器 避雷器 接地符号 隔离开关 断路器4.连接图形最终图形如下局部放大图1局部放大图2、3、4 局部放大图5
