机械识图试题库答案

1、密封线班级 考场 姓名 学号徐工技校2021至2021学年度第二学期?机械识图?期中考试试题库11涂装1班题号一二三四五六总分得分阅卷一、填空题每空1分，共30分第六章 图样的表达方法一、填空题：根本视图 、 向视图 、局部视图 、斜视图4种。难度：A根本视图。难度：A3.按正投影法分别向六个根本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个根本视图。难度：A4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。难度：A局部视图。难度：A斜视图，必要时，允许将斜视图旋转配置。难度：A7画剖视图时，不要漏画剖切面后面的可见轮廓线。难度

2、：A自由配置的视图。向视图通常用箭头指明投射方向。难度：A实心局部和空心局部，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。难度：A全剖视图、半剖视图和局部剖视图3种。难度：A11将机件的局部构造用大于原图形所采用的比例画出的图形称为局部放大图。难度：A12用两个相交的剖切面剖开机件绘图时，应先旋转后投影。难度：A13. 半剖视图中，半个视图与半个剖视图的分界限用细点划线。难度：A14. 假想用剖切面剖开机件，将处在观察者与剖切面之间的局部移去，而将其余局部向投影面投影所得到的图形称为剖视图。难度：A15.需要保存局部外形又要表达内形

3、的不对称机件，采用局部剖视图。难度：A16. 移出断面图是画在视图之外的断面图，移出断面图的轮廓线用粗实线绘制。难度：A17. 用剖切平面局部地剖开机件所得到的剖视图称为局部剖视图。难度：A视图、剖视图、断面图、局部放大图及其它规定画法。难度：A19. 局部视图是将机件的局部内形向根本投影面投影所得的视图。难度：A20. 重合断面图是画在视图之内的断面图，重合断面图的轮廓线用细实线线画出。难度：A21. 六个根本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图与左视图同样反映物体高、宽方向的尺寸；后视图与主视图同样反映物体长、高方向的尺寸。难度：A22. 局部剖视图中，视图与剖视图的

4、分界限用波浪线线，也可以用双折线线。难度：A23. 机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出细虚线。难度：A24. 剖视图标注的三要素是剖切符号、剖切线、字母。难度：A25. 剖视图只是假想地剖开机件，用以表达机件内部形状的一种方法，实际机件是完整的，因此除剖视图外的其它图形，都按完整的形状画出。难度：A26. 机件上的某些细小构造在视图中表达不清晰，或不便于标注尺寸时，采用局部放大图。27. 局部放大图的比例数值是放大图与实际物体的比例，而不是对原图的比例。难度：A28. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些构造都不画剖面符号，而用粗实线将它与其邻

5、接局部分开。难度：A29.根据断面图在图中配置的图中，可分为移出断面和重合断面。难度：A移出断面，画在视图之内的断面图称为重合断面。难度：A第七章 常用零件的表达方法31螺纹按用途可分为四类，其中用来连接零件的螺纹为连接螺纹；用来传递动力和运动的螺纹为传动螺纹。难度：A32. 以剖视图表示内、外螺纹连接时，其旋合局部应按外螺纹的画法绘制。难度：A33. 左旋螺纹要注写,右旋螺纹不注。难度：A120度。难度：A中径线上对应两点间的轴向距离称为螺距。难度：A36.啮合的圆柱齿轮的剖视图中，当剖切平面通过两啮合齿轮轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的局部用虚线

6、线绘制。难度：A37.模数是设计、制造齿轮的重要参数。难度：A38.螺栓连接时，被连接零件的孔径必须大于 螺栓大径。难度：A39.普通螺纹的螺距有粗牙和细牙两种，粗牙螺距不标注。难度：A 标准螺纹。难度：A60度。难度：A42.螺纹有右旋和左旋之分，顺时针方向旋进的是右旋螺纹，逆时针方向旋进的左旋螺纹。难度：A43.在螺纹的所有要素中，大经、牙型和螺距称为螺纹的三要素。难度：A44.键主要用于轴与轴上零件的链接，使之不产生相对运动，用以传递转矩，可分为普通平键、半圆键、钩头楔键。难度：A45.销主要起定位作用，也可以用于连接和定位，可分为圆柱销、圆锥销、开口销。难度：A46.在齿轮投影为矩形的

7、外形视图中，齿顶线用粗实线绘制，分度线用细点画线绘制，齿根线用细实线绘制，也可省略不画。难度：A4710-5g6g的含义是：M 是普通螺纹牙型代号，10 表示公称直径，5g 是中经公差带代号，6g 是顶径公差带代号。难度：A第八章 48. 主视图的投影方向应该能够反映零件的主要形状特征。难度：A49. 形状和位置公差简称为形位公差。难度：A50. 尺寸公差带是由标准公差和根本偏差两个要素组成。根本偏差确定公差带位置，标准公差 确定公差带大小。难度：A51. 配合有基孔制和基轴制两种基准制。配合分成过盈配合、过渡配合和间隙配合三类。难度：A52. 允许尺寸变动的两个极限值称为极限尺寸。难度：A5

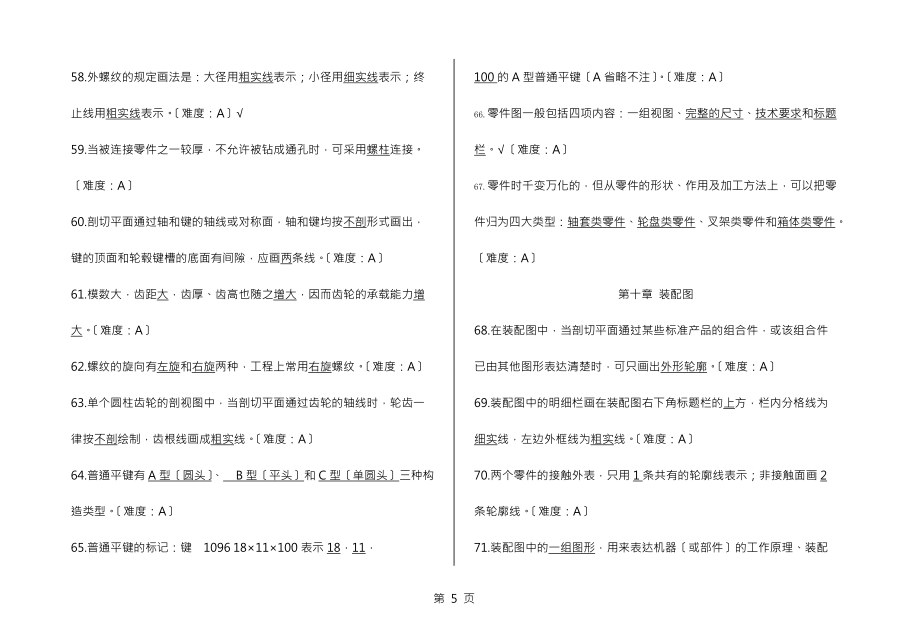

8、3. 形位公差的框格用细实线绘制，分成两格或多格。难度：A54. 按作用不同，可将基准分为设计基准和工艺基准。难度：A55. 基孔制的孔基准孔的根本偏差代号用H符号表示，其根本偏差值为下偏差0。基轴制的轴基准轴的根本偏差代号用h符号表示，其根本偏差值为上偏差0。难度：A56. 根本偏差是决定公差带相对零线位置的上偏差或下偏差。难度：A第九章 零件图57.在装配图中装配尺寸表示零件之间装配关系的尺寸。难度：A58.外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。难度：A59.当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。难度：A60.剖切平面通过轴和键的轴

9、线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。难度：A61.模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。难度：A62.螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。难度：A63.单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。难度：A64.普通平键有A型圆头、 B型平头和C型单圆头三种构造类型。难度：A65.普通平键的标记：键 1096 18×11×100表示18，11，100的A型普通平键A省略不注。难度：A66. 零件图一般包括四项内容：一组视图、完整的尺寸、技术要求和标题栏

10、。难度：A67. 零件时千变万化的，但从零件的形状、作用及加工方法上，可以把零件归为四大类型：轴套类零件、轮盘类零件、叉架类零件和箱体类零件。难度：A第十章 装配图68.在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出外形轮廓。难度：A69.装配图中的明细栏画在装配图右下角标题栏的上方，栏内分格线为细实线，左边外框线为粗实线。难度：A70.两个零件的接触外表，只用1条共有的轮廓线表示；非接触面画2条轮廓线。难度：A71.装配图中的一组图形，用来表达机器或部件的工作原理、装配关系和构造特点。难度：A72.在装配图中规格性能尺寸表示机器、部件规格或性能的尺

11、寸。难度：A73.在各视图中，同一零件的剖面线方向与间隔必须一致。难度：A74.装配图中的指引线应自所指引局部的可见轮廓内引出，并在指引线末端画一圆点。假设所指局部不便于画圆点时，可在指引线末端画箭头，并指向该局部的轮廓线。难度：A75.一张完整的装配图包括以下几项根本内容：一组图形、必要的尺寸、技术要求和标题栏、零件序号、明细栏。难度：A76.装配图中零件序号应自下而上，如标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。难度：A77.在装配图中安装尺寸表示将部件安装到机器上或将整机安装到基座上所需要的尺寸。难度：A78.在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可

12、另外单独画出该零件的某一视图 。难度：A76.装配图中对规格一样的零件组，可详细的画出一处，其余用细点画线表示其装配构造。难度：A77.为了防止机器或部件内部的液体或气体向外渗漏，同时也防止外部的灰尘、杂质等侵入，必须采用密封装置。难度：A78.为了表示与本部件有装配关系，但又不属于本部件的其他相邻零、部件时，可采用假想画法，将其他相邻零、部件用细双点划线画出。难度：A79.在装配图中，每种零件或部件只编一个序号。难度：A80.为了保证轴肩端面与孔端面接触，可在轴肩处加工出退刀槽，或在孔的端面加工出倒角。难度：A81.在装配图中外形尺寸表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸。难

13、度：A2、 选择题每题1分，共25分第六章 图样的表达方法1.A一般适用于外形比拟简单、内部构造较为复杂的机件。难度：A A全剖视图 B半剖视图 C局部剖视图 D斜剖视图v2主视图、俯视图、仰视图、后视图的 A 。难度：AA长对正 B高平齐 C宽相等3在根本视图中，由下向上投影所得到的视图称为 C 。难度：AA根本视图 B俯视图 C仰视图 D右视图4国家标准规定采用 B 来表达机件的内部构造形状。难度：A A视图 B剖视图 C断面图 D局部放大图5 当剖视图按投影关系配置，中间又没有其它图形时，可以省略 B。难度：BA粗短划线 B箭头 C字母 D标注6当机件的一个视图画成剖视图时，其它视图应

14、A 画出。难度：A A完整 B不必 C局部 D放大7重合断面图的轮廓线用 B 画出。难度：A A粗实线 B细实线 C细点画线 D波浪线8在根本视图中，由后向前投影所得到的视图称为C 。难度：A A根本视图 B主视图 C后视图 D右视图9 A一般适用于外形比拟简单、内部构造较为复杂的机件。难度：A A全剖视图 B半剖视图 C局部剖视图 D斜剖视图10假想用剖切面将机件的某处切断，仅画出其断面的图形，称为 D 。难度：A A根本视图 B剖视图 C全剖视图 D断面图11. 当机件具有对称平面时，向垂直于对称平面的投影面上投射所得到的图形，允许以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视

15、图称为 B 。难度：A A全剖视图 B半剖视图 C局部剖视图 D斜剖视图12. 将机件向不平行于根本投影面的平面投射所得的视图称为 D 。难度：A A根本视图 B局部视图 C向视图 D斜视图13.俯视图、仰视图、左视图、右视图的B。难度：A A长对正 B高平齐 C宽相等14. 当机件的一个视图画成剖视图时，其它视图应 A 画出。难度：A A完整 B不必 C局部 D放大15. 局部视图可用 D分界。难度：A A粗实线 B细实线 C细虚线 D波浪线16. 机件的内部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画C。难度：A A粗实线 B细实线 C细虚线 D波浪线17. 当剖视图按投

16、影关系配置，中间又没有其它图形时，可以省略 B 。难度：A A粗短划线 B箭头 C字母 D标注18. 国家标准规定采用 B 来表达机件的内部构造形状。难度：A A视图 B剖视图 C断面图 D局部放大图19. 对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行B 。难度：A A粗实线 B细实线 C细虚线 D波浪线20. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些构造都不画剖面符号，而用 A 将它们与其邻接局部分开。难度：A A粗实线 B细实线 C虚线 D细点画线21. 剖视图中，剖切面与机件的 A 局部要画出与材料相应的剖面符号。难度：A A接触 B非接触 C剖切 D

17、未剖切22. 局部视图的断裂边界用 D 表示。难度：A A粗实线 B点划线 C细虚线 D波浪线或双折线23. 常用金属材料的剖面线与水平夹角成 B 度。难度：A A0 B45 C90 D18024. 用剖切面完全地剖开机件所得到的剖视图称为 A 。难度：A A全剖视图 B半剖视图 C局部剖视图25.A 主要用来表达机件的外部构造形状。难度：A A视图 B剖视图 C断面图 D局部放大图26. 将某局部构造用大于原图形所采用的比例画出，这种图形称为 D。难度：A A视图 B剖视图 C断面图 D局部放大图27. 移出断面图的轮廓线用 A 画出。难度：A A粗实线 B细实线 C细点画线 D波浪线28.

18、 右视图、主视图、左视图、后视图的 B。难度：A A长对正 B高平齐 C宽相等29. 用视图表达机件形状时，机件上不可见的内部构造要用 C表示。难度：A A粗实线 B细实线 C细虚线 D波浪线30. 将机件向根本投影面投射所得的视图称为 C 视图。难度：A A根本 B局部 C斜 D向31. B常用于表达内、外形都比拟复杂的对称机件。难度：A A全剖视图 B半剖视图 C局部剖视图 D斜剖视图32. 用剖切平面局部地剖开机件所得到的剖视图称为 C 。难度：A A全剖视图 B半剖视图 C局部剖视图 D斜剖视图33. 局部视图是将机件的某一局部向 A 投射所得到的视图。难度：A A根本投影面 B不平行

19、于根本投影面 C辅助投影面 D正投影面34. 视图包括 A、向视图、局部视图和斜视图四种。难度：A A根本视图 B主视图 C俯视图 D左视图35. 在根本视图中，由下向上投影所得到的视图称为 C。难度：A A根本视图 B俯视图 C仰视图 D右视图36. 常用金属材料的剖面符号应画成间隔均匀、平行 B 。难度：A A粗实线 B细实线 C波浪线 D细点画线37. 当同一机件上有几个被放大的局部时，应用 B 数字编号。难度：A A阿拉伯 B罗马 C英文 D中文38. 主视图、俯视图、仰视图、后视图的 A 。难度：A A长对正 B高平齐 C宽相等39. 当回转体零件上的平面在图形中不能充分表达时，可用

20、两条相交的 B表示这些平面。难度：A A粗实线 B细实线 C细点画线 D波浪线40. 半剖视图中，半个视图与半个剖视图的分界限用 B 。难度：A A粗实线 B细点画线 C细虚线 D波浪线41. B 是可以移位配置的视图。难度：A A根本视图 B向视图 C局部视图 D斜视图42选择正确的局部视图 C 难度：B43选择正确的局部视图 B 难度：B44选择正确的局部视图 C 难度：B45选择正确的局部视图 A 难度：B46选择正确的局部视图 B 难度：B47选择正确的剖视图。 B 难度：B48选择正确的全剖视图。 A 难度：B49选择正确的全剖视图。 A难度：B50选择正确的全剖视图。 C 难度：B

21、51选择正确的全剖视图。 C 难度：B52选择正确的全剖视图。 C 难度：B53选择正确的半剖视图。 C难度：B54选择正确的半剖视图。 C难度：B55选择正确的半剖视图。 C 难度：B56选择正确的半剖视图。 B 难度：B57选择正确的移出断面图。 B 难度：B58选择正确的移出断面图。 C 难度：B59选择正确的移出断面图。 C 难度：B60选择正确的移出断面图。 B难度：B61选择正确的移出断面图。 D 难度：B62选择正确的移出断面图。 D 难度：B63选择正确的重合断面图。 A 难度：B64根据主、俯视图，判断主视图的剖视图哪个是正确的。C难度：B第7章 常用零件的表达方法65管螺纹

22、的尺寸代号是指管子 C英寸的数据。难度：AA大径 B小径 C内径 D中径A的根本尺寸。难度：A A大径 B小径 C中径67.C 是用来支承轴的标准部件。难度：A A键 B齿轮 C滚动轴承 D销68.C 上的齿厚s与齿宽e相等。难度：AA齿顶圆 B齿根圆 C分度圆 D基圆 C线上对应点的轴向距离。难度：A A大径 B小径 C中径70.导程、螺距、线数的关系是 A 。难度：A A导程螺距×线数 B螺距导程×线数 C线数导程×螺距71. A是指母线通过牙型上沟槽和凸起宽度相等处的假想圆柱或圆锥的直径。难度：A A中径 B公称直径 C小径 D大径72. 相邻两齿的同侧齿廓

23、之间的分度圆弧长是 C。难度：A A齿厚 B槽宽 C齿距 D齿宽73. 一组啮合的圆柱正齿轮，它们的中心距为 C 。难度：A A2d12 Bd12/2 Cmd12/2 D2d1274. 单个圆柱齿轮视图，齿顶圆和齿顶线用 A 绘制。难度：A A粗实线 B细实线 C细点画线 D细虚线75. 一圆柱正齿轮，模数，齿数Z40时，齿轮的齿顶圆直径为 B 。难度：A A100 B105 C93.5 D76. 在螺纹的五个构造要素中，牙型、公称直径和 A 都作了规定，但凡这三个要素都符合标准的称为标准螺纹。难度：A A螺距 B旋向 C线数 D导程77选择正确的螺纹联接画法。 A难度：B78选择正确的螺纹画

24、法。 B难度：B79选择正确的螺纹画法。 D 难度：B第9章 零件图80.孔、轴构成过盈配合时，孔的公差带位于轴的公差带B。难度：A A之上 B之下 C穿插重叠81.粗糙度参数值越小，加工本钱A。难度：A A越高 B越低 C不确定 D不受影响82.极限与配合在装配图上的标注形式中，分子为A。难度：A A孔的公差带代号 B轴的公差带代号 C孔的实际尺寸83. " "符号表示B获得外表。难度：A A去除材料方法 B不去除材料方法 C车削 D铣削84.公差值是A。难度：A A正值 B负值 C零值 D可以是正、负或零85.A是制造和检验零件的依据。难度：A A零件图 B装配图 C轴

25、测图 D三视图86.根本尺寸一样的情况下，01与18相比，01的公差值B。难度：A A大 B小 C相等87.孔、轴构成间隙配合时，孔的公差带位于轴的公差带。难度：A A之上 B之下 C穿插重叠88.在孔或轴的根本尺寸后面，既注出根本偏差代号和公差等级，又同时注出上、下偏差数值，这种标注形式用于C零件图上。难度：A A成批生产 B单件或小批量生产 C生产批量不定89.基孔制中的基准孔的根本偏差代号为B。难度：A Ah BH CA Da90.零件上有配合要求或有相对运动的外表，粗糙度参数值B。难度：A A要大 B要小 C不确定 D不受影响91.外表构造常用的轮廓参数中，高度参数表示。难度：A A算

26、术平均偏差 B轮廓的最大高度 C轮廓微观不平度十点高度92.形位公差是指零件的实际形状和实际位置对理想形状和理想位置所允许的A变动量。难度：A A最大 B最小 C不定 D正常93.表示零件的构造形状、大小和有关技术要求。难度：A A零件图 B装配图 C展开图 D轴测图94.A是一组图形的核心，画图和看图都是从该图开场的。难度：A A主视图 B俯视图 C左视图 D右视图95.根本偏差确定公差带的B。难度：A A大小 B位置 C形状96.B表示机器或部件的工作原理、零件间的装配关系和技术要求。难度：A A零件图 B装配图 C展开图 D轴测图97.标准公差为B级。难度：A A18 B20 C2298

27、.基轴制中的基准轴的根本偏差代号为。难度：A Ah BH CA Da99.锥销孔5，其中5是与锥销孔相配的圆锥销直径。难度：A A大头 B小头 C中间 D平均100.30±的公差值为D。难度：A A+0.01 B0.01 C30 D101.零线是表示的一条直线。难度：A A最大极限尺寸 B最小极限尺寸 C根本尺寸 D实际尺寸102.在孔或轴的根本尺寸后面，注出根本偏差代号和公差等级，这种标注形式用于A的零件图上。难度：A A成批生产 B单件或小批量生产 C生产批量不定103.零件图上标注尺寸S20，表示该件是。难度：A A圆柱 B圆锥 C圆球 D圆环104. ""

28、符号表示A获得外表。难度：A A去除材料方法 B不去除材料方法 C铸造 D锻造105.根本偏差是指靠近的那个偏差。难度：A A零线 B上偏差 C下偏差106.一张作为加工和检验依据的零件图应包括以下根本内容：、尺寸、技术要求和标题栏。难度：A A图框 B文字 C图纸幅面 D图形107. 4×5 10的有关孔的注法中，其中孔的深度是C。难度：A A4 B5 C10 D108.表示的形位公差工程是B。难度：A A平行度 B垂直度 C同轴度 D倾斜度109.零件的长、宽、高三个方向，每个方向有D 个主要基准。难度：A A一 B二 C三 D至少一110.在满足使用要求的前提下，应尽量选用A

29、的粗糙度参数值。难度：A A较大 B较小 C不变 D常用111.配合是指C 一样的相互结合的孔、轴公差带之间的关系。难度：A A最大极限尺寸 B最小极限尺寸 C根本尺寸 D实际尺寸112.零件上的D尺寸必须直接注出。难度：A A定形 B定位 C总体 D重要113.在孔或轴的根本尺寸后面，注出偏差值，这种标注形式用于B零件图上。难度：A A成批生产 B单件或小批量生产 C生产批量不定114.标准公差确定公差带的A。难度：A A大小 B位置 C形状第10章 装配图115.表示机器或部件的图样称为B。难度：A A零件图 B装配图 C轴侧图 D三视图116.在装配图中，对于紧固件以及轴、键、销等，假设

30、按B剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。难度：A A横向 B纵向 C垂直于轴线方向 D侧向117.表示机器、部件规格或性能的尺寸是A。难度：A A规格性能尺寸 B装配尺寸 C安装尺寸 D外形尺寸118.一张完整的装配图包括必要的尺寸、技术要求和D。难度：A A标题栏 B零件序号 C明细栏 D标题栏、零件序号和明细栏119.两个零件在同一方向上只能有B个接触面和配合面。难度：A A二 B一 C三 D四120.装配图中明细栏画在装配图右下角标题栏的C方。难度：A A右方 B左方 C上方 D下方121.表示零件之间装配关系的尺寸是B。难度：A A规格性能尺寸 B装配尺寸 C

31、安装尺寸 D外形尺寸122.表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是C。难度：A A规格性能尺寸 B装配尺寸 C安装尺寸 D外形尺寸123.装配图中指引线指向所指局部的末端通常画一A。难度：A A圆点或箭头 B直线 C斜线 D圆圈124.在装配图中，每种零件或部件只编A个序号。难度：A A一 B二 C三 D四125.在装配图中，两个零件的非接触面画A条轮廓线。难度：A A2 B3 C4 D1126.在装配图中，为了表示与本部件的装配关系，但又不属于本部件的其他相邻零、部件时，可采用B。难度：A A夸张画法 B假想画法 C展开画法 D缩小画法127.为了防止机器或部件内部的液体

32、或气体向外渗漏，同时也防止外部的灰尘、杂质等侵入，必须采用A装置。难度：A A密封 B防松 C紧固 D压紧128.机器或部件在工作时，由于受到冲击或振动，一些紧固件可能产生松动现象，因此在某些装置中需要采用B构造。难度：A A密封 B防松 C紧固 D压紧129.表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸是D。难度：A A规格性能尺寸 B装配尺寸 C安装尺寸 D外形尺寸130.在装配图中，对于薄片零件或微小间隙，无法按其实际尺寸画出，或图线密集难以区分时，可采用A。难度：A A夸张画法 B假想画法 C展开画法 D缩小画法三、判断题每题1分，共10分 第八章 1.基轴制中的基准轴，其根

33、本偏差代号为h，下偏差为零。× 难度：A 2.外表粗糙度参数值越小，外表质量要求越低，加工本钱也越低。× 难度：A 3.标准公差等级中，等级数字越大，公差值越小，精度越高。× 难度：A4.根本偏差确定公差带的大小，标准公差确定公差带的位置。×难度：A5.根本尺寸一样的孔的公差带在轴的公差带之下，孔、轴形成的是间隙配合。×难度：A 6.形位公差的被测要素是轴线或对称中心线时，应将箭头与该要素的尺寸线对齐。难度：A 7.极限偏差的数值可以为正值、负值和零，公差的数值只能是正值。 难度：A 8.基孔制中的基准孔，其根本偏差代号为H，下偏差为零。难度：

34、A 9.在孔或轴的根本尺寸后面注出偏差值，这种标注形式用于单件或小批量生产的零件图上。难度：A 10.标准公差共有18个精度等级。 × 难度：A11.根本偏差可能是上偏差，也可能是下偏差。 难度：A 12.标注形位公差代号时，当被测要素是轮廓要素时，从框格引出的指引线箭头，应指在该要素的轮廓线或者延长线上。难度：A 13.零线是表示根本尺寸的一条直线。 难度：A 第九章 零件图14.铸件的内、外壁沿起模方向应有一定的斜度。 难度：A 15.外表构造代号在图样上标注时，符号从材料内指向并接触外表。×难度：A 16.零件完工后再按装配图将零件装配成机器或部件。难度：A 17.在

35、设计或测绘机器时，首先要绘制零件图，再画装配图。×难度：A 18.在同一图样上，每一外表一般只注一次外表构造代号。难度：A 19.在孔或轴的根本尺寸后面，注出根本偏差代号和公差等级，这种标注形式适用于大批量生产的零件图上。难度：A 20.零件上的重要尺寸必须直接注出。难度：A 21.在选用外表粗糙度参数值时，参数值越小越好。× 难度：A 22.零件图的作用是制造和检验零件的依据。 难度：A 23.外表构造参数值的单位为毫米。 ×难度：A 24.外表构造是一种宏观几何形状特征。×难度：A 25.外表构造代号可标注在可见轮廓线、尺寸界限、引出线或它们的延长线

36、上。难度：A 26.车螺纹和磨削时，常在待加工面的轴间处先车出退刀槽或越程槽。 难度：A 27.但凡零件上有配合要求或有相对运动的外表，其外表粗糙度参数值就要大。× 难度：A 第十章 装配图28.在装配图中两个零件的非接触面画一条轮廓线。 ×难度：A 29.装配图中编写序号的指引线，当通过剖面线的区域时，指引线不能与剖面线平行。 难度：A 30.由装配图不能够了解装配体的工作原理。×难度：A 31.为了表示与本部件的装配关系，但又不属于本部件的其他相邻零、部件时，可采用假想画法，将其他相邻零、部件用细点画线画出。×难度：A 32.在装配图中，对于薄片零件

37、或微小间隙，无法按其实际尺寸画出或图线密集难以区分时，可将零件或间隙适当夸张。 难度：A 33.装配图中明细栏中的编号与装配图中零、部件序号必须一致。 难度：A 34.表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸为装配尺寸。×难度：A 35.装配图中的一组图形的表达方法，与零件图的表达方法完全一样。×难度：A 36.表示零件之间装配关系的尺寸称为安装尺寸。 × 难度：A 37.装配图不是制造零件的直接依据。 难度：A 38.在装配图中，对于紧固件以及轴、键、销等实心零件，假设按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制。 难度：A

38、 39.装配图中明细栏内分格线为细实线，左边外框线为粗实线。 难度：A 40.装配图中当标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。 难度：A 41.装配图中明细栏画在装配图右下角标题栏的上方。 难度：A 42.装配图中的一组图形，是用来表达组成机器的各个零件的构造形状。×难度：A 43.装配图与零件图一样，要标注全部的尺寸。× 难度：A 44.在装配图中，零件的工艺构造如倒角、圆角、退刀槽等允许省略不画。难度：A 45.装配图中标注的尺寸，是组成装配体的各个零件的全部定形、定位尺寸。×难度：A 46.在装配图中，标注装配体的总长、总宽和总高的尺寸是安装

39、尺寸。×难度：A 47.在装配图中，同一装配图编注序号的形式应一致。 难度：A 48.在装配图中，每种零件或部件只编一个序号，一般只标注一次。难度：A 49.装配图中编写序号的指引线末端圆点应自所指局部的轮廓上引出。 × 难度：A 50.滚动轴承不需要进展密封。× 难度：A 51.装配图中对规格一样的零件组，可详细地画出一处，其余用粗实线表示其装配位置。× 难度：A 52.在装配图中，不需要标注零件的全部尺寸。 难度：A 53.在各个剖视图中，同一零件的剖面线方向与间隔必须一致。难度：A 54.装配图中明细栏中零件的序号自上而下。× 难度：A

40、55.两个零件在同一方向上只能有一个接触面和配合面。 难度：A 56.在装配图中，零件序号应标注在视图的外面，并按顺时针或逆时针方向顺序排列。 难度：A 57.在装配图中两个零件的接触面只用一条共有的轮廓线表示。难度：A 58.装配图同零件图一样画出标题栏。难度：A 59.在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一视图。 难度：A 60.在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出外形轮廓。 难度：A 61.在装配图中，当用剖视图表达时，三个或三个以上零件相接触时，除了其中两个零件的剖面线倾斜方向不同

41、外，第三个零件采用不同的剖面线间隔或者与同方向的剖面线位置错开。 难度：A 62.装配图中明细栏是所绘装配图中全部零件的详细目录。 难度：A 63.在装配图中，当用剖视图表达时，相接触的两个零件的剖面线方向应相反或间隔不等。难度：A 64.在装配图上标注尺寸与零件图上标注尺寸的目的一样。 × 难度：A 65.在装配图中，当某些零件遮住了需要表达的构造和装配关系时，可假想沿某些零件的结合面剖切或假想将某些零件拆卸后绘制。难度：A 66.装配图中编写序号的指引线相互可以相交。× 难度：A 67.利用装配图可以将零件的投影从重叠的视图中别离出来，从而读懂零件的根本构造形状和作用。

42、 难度：A 四、表达方法作图题每题5分，共15分1改正剖视图画法上的错误，在其下方画出正确的剖视图。难度：B 2补全剖视图中缺漏的图线。难度：B3补全剖视图中缺漏的图线。难度：B4 补全剖视图中缺漏的图线。难度：B5补全剖视图中缺漏的图线。难度：B6将主视图画成剖视图。难度：B7将主视图改画成全剖视图。难度：B8将主视图画成半剖视图。难度：B9将主视图画成半剖视图。难度：B10将主视图画成半剖视图。难度：B11作AA断面图和BB断面图键槽深4 。难度：B12分析图中波浪线画法的错误，在右侧画出正确的局部剖视图。难度：B13分析图中波浪线画法的错误，在右侧画出正确的局部剖视图。难度：B14将视图

43、改画成局部剖视图。难度：B15作AA断面图和BB断面图键槽深4 。难度：B五、读零件图第九章 零件图1. 看懂齿轮轴零件图，答复以下问题：每空1分，第3小题2分，共20分难度：C1.该零件的名称齿轮轴，材料45号钢，图纸所采用的比例为1:1 。2.该零件共用了2个图形来表达，分别是主视图和左视图组成，轮齿局部作了局部剖。3.指出齿轮轴径向和轴向的主要基准。箭头所指位置4.表示根本尺寸为35 ，上偏差为 +0.018 ，下偏差为，最大极限尺寸为35.018 ，最小极限尺寸为35.002 ，公差为。5.外表粗糙度要求最高的面，粗糙度值为 1.6 。6.解释形位公差：被测要素键槽侧面 ，基准要素 轴

44、的对称平面 ， 公差工程对称度 ，公差值0.05 。2.看懂起重螺杆零件图，答复以下问题：每空1分，共10分难度：C1.该零件在四类典型零件中属于 轴套 类零件。2.零件左端面不通螺孔的螺纹深度尺寸为 12 。3.零件左边14轴段的退刀槽尺寸是：2×0.5 。4.零件左边14轴段尺寸的上偏差是： -0.04 。5.零件左边14轴段尺寸的下偏差是：-0.076 。6.零件的材料是： 45号钢 。7.有尺寸公差要求的尺寸：有 2 个。8.零件右端螺杆的长度是： 86 。9.零件右端面的外表粗糙度代号中的值是：m 。10.零件的径向尺寸基准是：_轴心线_。，答复以下问题：每空1分，共5分难

45、度：C(1).该零件在四类典型零件中属于 轮盘 类零件。(2).右边图形是 局部 视图。(3).零件的材料牌号是 250 。(4).有公差要求的尺寸：有 2 个。(5).键槽工作面的外表粗糙度代号中的值是：m 。，答复以下问题：每空1分，共10分难度：C(1).该零件在四类典型零件中属于 箱体 类零件。(2).零件底板上的凸台：有 2 个。(3).零件底板上凸台的通孔尺寸为：11 。(4).零件右端的内螺纹尺寸为： 1/2 。(5).零件的大局部外表用去除材料 的方法获得。(6).未注圆角的尺寸是： R23 。(7).泵体的高度尺寸基准是： 底面 。(8).右端面的外表粗糙度代号中的值是： 6.
