安防监控设计方案

1、目 录第一章 安全防范系统10.前 言11.保安监控系统设计说明22.功能介绍53.设计依据74.保安监控系统设计方案说明85.主要产品选型106.对土建环境的要求:177.人员培训及售后服务18 第一章 安全防范系统0前 言 安全防范系统应是一套能够适应未来发展需要的智能系统，必须能够在功能及应用模式上进行有效的扩展以适应未来的需求。我公司所提供的VOTER公司的智能监控系统就是您选择的解决方案。基于模块化系统结构，VOTER的解决方案采用突破性的新技术，成功的集成了当今最为流行的高级智能监控系统，紧紧跟上信息时代的潮流。我公司按照该工程的实际情况，选择高性能价格比的产品为安徽鸿汇集团安全监

2、控设计集团量身定做一套安全防范系统方案。整套系统以公安部现有标准为依据，融合了国外最新的高科技技术于一身，充分满足解决楼宇系统的综合监控问题，为实现未来智能化，虚拟化管理保驾护航。根据工程的具体情况和甲方提供基本要求，本方案共计设置红外一体摄像机13个，可控128变焦摄像机2部，变焦摄像机专用可控云台2台，其中13个红外一体摄像机实行固定方位24小时不间断监控，保证现场无盲区监控时时无漏点。1. 保安监控系统设计说明为了切实保障大楼内的人身、财产安全、有必要设立一套完善的保安监控系统对现场内及外围进行全方位的监视。这套系统主要由闭路电视监控系统、防盗报警系统、巡更系统、这三项既各自独立又相互联

3、系的子系统组成。保安监控系统通过全矩阵切换式中央控制主机，其它各系统控制主机，各种摄像机、监视器等设备组成一个立体的监控网，对场地实行分区、时时重要部位全天候监控。主要能够实现以下系统功能：1) 对监控现场及附近的环境的动态变化进行实时监测，以达到及时发现和消除不安全隐患的目的，并通过在出现危险情况时的实时录像，来为消除危害后的惩罚犯罪提供有力的证据。2) 通过控制主机的时间程序操作，对监控现场部分区域部位实行动态监控，可减少设备不必要的运行，亦可达到节省硬盘空间的目的。3) 提供防范性保养，通过自动累积设备运行时间来开列保养清单，对可能发生的设备问题做出事先维修。4) 提高鸿汇集团对监控现场

4、管理效率，节省人力和时间。1.1设计原则u 系统选型高起点：ü 技术先进性：选用国内、国际最新的专业厂家产品ü 系统高可靠性：系统的硬件和软件均采用技术成熟的产品ü 技术支持能力强：承建单位技术实力强，服务完善u 建设时间短：在较短的时间内完成系统的安装调试u 合理性:这是系统设计的基本原则,主要考虑在现场与外界相通的出入口，外围，人员流动大区域等重要场所安装摄像机。力争做到无死角又不浪费摄像机，使系统的设计合理并达到最优。u 实用性:从性能价格比的角度考虑，系统的关键部分全面采用国内、外知名厂家的产品,国内较完善的技术可以采用国产或台湾品牌。保证了整个系统的可靠

5、性。同时兼顾到功能的完善和操作简单化的要求,使本系统达到处理意外情况时反应迅速,正确,提高了保安工作的效率。u 模块化设计：本套矩阵系统的模块化设计便于将来系统的升级和扩展,即使在将来扩展时,也不需要替换现有设备,而只需软件升级或添加硬件,从而保证了系统的延续性。1.2 设计构思 系统开发背景当今社会是信息的社会，随着生产力的飞速蓬勃发展，带动了大批的办公楼的建设，内部的保安环境要求也越来越高，以满足不同的功能需要。如果保安系统出现问题，必然影响整个楼区服务体制的运行，影响正常工作；尤其是当发生严重事故时，会造成各种不安全因素。因此，为了保证大楼监控系统安全可靠的工作，对各楼层保安分系统进行联

6、网智能监控、集中维护和有机管理是极其必要的。 本系统实现的主要功能及实现等级a. 保安监控系统实现的主要功能：(1)与报警分系统联网,发生报警触发录像，用于取证。(2)在中控室可以切换看到所有的图像。 图像无明显波动 视频输入电平：1VP-P全电视信号 视频输入阻抗：75欧姆 视频输出阻抗：75欧姆 视频输出电平：1VP-P全电视(3)系统设有时间、日期、地点、摄像机编号提示，可在录像带上做标记，便于分析和处理。(4)系统可任意选择某个指定的摄像区域，便于重点监视或在某个范围内对多个摄像机区域做自动巡回显示。(5)具有视频打印照片的功能:将来可以配有视频打印机，可及时获取需要的图像。(6)矩阵

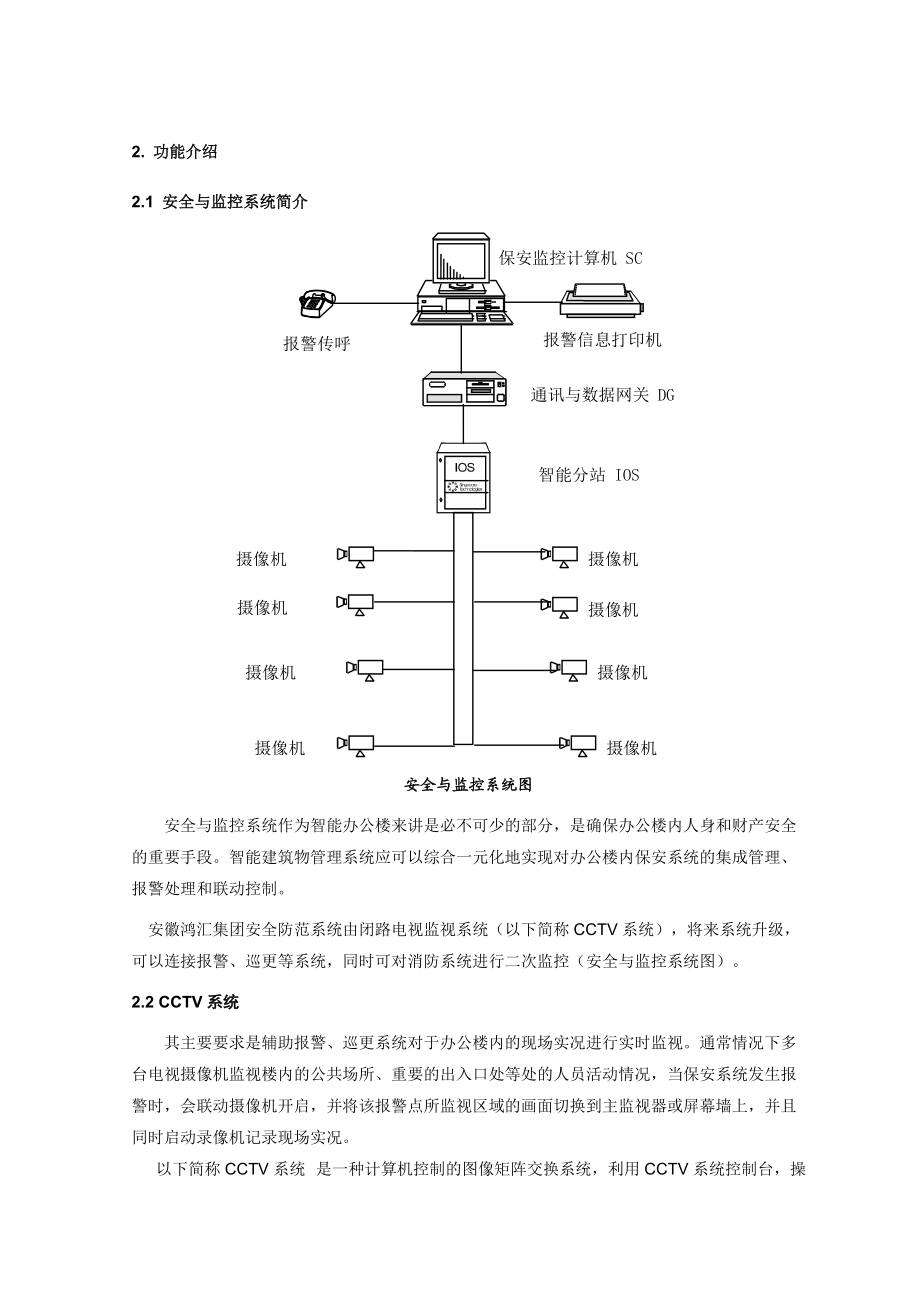

7、系统具有分组同步切换的功能,可将系统全部或部分摄像机分为若干个组,每组摄像机图像可以同时切换到一组监示器上。(7)在配置系统时,可以决定每个使用者有权进入系统的哪个部分:使用者可观看哪些摄像机;又能控制哪些摄像机;使用者可以用自己的键盘手动操作哪些继电器(连结到外围),操作哪些VCR和多画面分割器.2. 功能介绍2.1 安全与监控系统简介安全与监控系统图 安全与监控系统作为智能办公楼来讲是必不可少的部分，是确保办公楼内人身和财产安全的重要手段。智能建筑物管理系统应可以综合一元化地实现对办公楼内保安系统的集成管理、报警处理和联动控制。 安徽鸿汇集团安全防范系统由闭路电视监视系统（以下简称CCTV

8、系统），将来系统升级，可以连接报警、巡更等系统，同时可对消防系统进行二次监控（安全与监控系统图）。2.2 CCTV系统 其主要要求是辅助报警、巡更系统对于办公楼内的现场实况进行实时监视。通常情况下多台电视摄像机监视楼内的公共场所、重要的出入口处等处的人员活动情况，当保安系统发生报警时，会联动摄像机开启，并将该报警点所监视区域的画面切换到主监视器或屏幕墙上，并且同时启动录像机记录现场实况。 以下简称CCTV系统 是一种计算机控制的图像矩阵交换系统，利用CCTV系统控制台，操作人员可以选取各种摄像机，将其图像显示在所用的图像监视器上。如果摄像机镜头具备推拉、转动等遥控功能(PTZ)，操作人员可以通

9、过操纵杆或控制台上其它按键遥控摄像机。录像机、图像分割器及图像处理设备均可接入本系统并通过闭路电视控制台遥控。 CCTV系统可以自动地管理外部报警信号，也可以由选定的监视器依照程序进行显示。系统能够监视摄像机的图像信号电平，如果摄像机出现故障，CCTV系统会及时做出报警反应并记录下故障。 CCTV系统的外围设备，可以通过系统辅助通讯接口进行联动控制。例如广播系统等都可以直接由CCTV系统控制台控制，本系统的设计使得它可以适应各种场合的应用，包括和智能保安系统联网完成联锁联动，或与其他的一些系统(防火系统)联网。3. 设计依据3.1设计标准² 中华人民共和国国家标准民用闭路监视电视系统

10、工程技术规范GB50198-94。² 中华人民共和国国家标准工业企业通信设计规范。 ² 中华人民共和国安全行业标准安全防范工程程序与要求GA/T 75-94.² GA/T74-94 安全防范系统通用图形符号² GB/T16676-1996 银行营业场所安全防范工程设计规范² 北京市公共安全防范工程管理规定² 上海市公共安全防范工程管理暂行规定² 用户对安保监控系统的总体要求3.2 数据来源设计采用数据参考安徽鸿汇集团弱电工程的系统设计4.保安监控系统设计方案说明4.1 CCTV监控系统监控点的分布 CCTV监控系统的主要作用

11、就是通过图像方式及时掌握各重要场所的实时情况。与报警系统联网，在发生报警时监视器可自动切换到报警区域，可使您迅速观看到报警现场的情况，同时触发录像机进行录像，并可将图像清晰地打印出来。4.2 CCTV系统主要构成及作用 CCTV系统主要由前端，后端和传输三大部分构成。 前端设备 前端设备主要负责信号的采集，主要设备有摄像机、镜头、防护罩、云台、解码器、支架等。 后端设备 后端设备的作用是对前端已采集到的信号进行处理。它主要包括视频信号的切换、显示和记录等主要功能。设备主要包括:电脑矩阵控制主机、控制键盘、画面分割器、控制台、视频打印机、录像机等。控制设备及显示记录等后端设备均放在中控室内，在前

12、台用一台监视器连续监控。显示设备是1台19”彩色监视器，记录设备是1台160G长时间时滞录像机，可实现多画面彩色分割，。记录设备全部选用日本SONY、SHARP产品。 信号的传输 控制范围在1km之内,主机对前端摄像机的控制可采用同轴电缆传输方式。也就是在一根电缆中既传输视频信号又传输控制信号。控制范围在3km之内,可采用双绞线，即通过RS485传输信号。在传输距离大于3km时,可采用光纤进行传输,光纤传输只需增加光端收发机即可。根据本系统实际情况，采用同轴电缆传输方式。5主要产品选型：5.1 视频切换主控系统 东舜主机介绍东舜改变了业界对矩阵切换/控制系统安装，和编程的传统观念。视频采集卡用

13、较低的价格集成了大型系统的HIGH END的功能，因此它适用于中型的系统。这个模块化，结构紧凑的中型矩阵切换器,4路100帧（一路音频）；动态分配资源（四路实时）；Enging-K小波压缩算法；网络功能强大。系统特点： ² 模块化的微处理器和紧凑的矩阵结构；² 容量：168路视频输入，24路视频输出；² 提供定速和变速云台和球形摄像机控制；² 可加装多协议控制码模块；² Windows95/NT4.0TM系统编程；² 使用直流备用电源；² 通过选装的环接面板可得到环接视频输入和输出；² 8个可扩充RS232输入，可

14、扩充至32个；² 系统模块板均有LED自检测显示；² 屏幕字幕包括视频输入编号、视频输入标题或预置场景、监视器状态、时间和日期以及报警标题；² 内置视频丢失检测功能；² 4096个（预置点）目标标题；² 监视器单独巡视/序列；² 内置测试彩色条；² 64个通用巡视/序列；² 35个事件定时器；² 64个成组切换；² 1024个自动报警调用；² 128种报警标题；² 5种报警显示模式；² 5种报警消除方法；² 10张报警联系表；² 系统划可分输入、

15、输出和键盘之间的通道；² 系统的优先等级和用户口令。 系统部件和辅助设备1) AD2078键盘AD2078键盘系统是功能强大的多功能系统键盘，可台式和架式安装，并与所有AD矩阵切换/控制系统兼容，采用敲击键，操作自如，所设键可使客户登录，预设置和选择监视器，调用摄像机或一起调用，所有系统活动包括巡视和报警，皆可由键盘直接控制。键盘的可三维旋转操纵杆可单手选择固定或可变速的云台或快球，操纵杆也可控制电动透镜的变焦。操纵杆顶部按扭可使用户快速将快球180 反转的不间断监视正通过快球下方的目标。按键可控制电动镜头功能（光圈开闭、焦距远近等）及用户可编程预设定模式和完善配制的快球及云台的辅助

16、功能，一个锁定键可以使高优先级的用户防止其他用户控制锁定的摄像机。2) “TE-0040”图形管理软件“TE-0040”图形系统管理机为用户提供一良好界面，用于CCTV矩阵切换系统所监管区域的活动状况并进行报警。该系统可让用户确定监管区域的平面图形以供观察，并提供能指明该区域主要保安措施的平面分布图。任何在系统内已确定的保安区域平面图都可手动调出以便于观察和控制，同时亦可在警报发生时自动被调出显示于屏幕。“王者之剑”图形系统管理亦可以为出入通道控制系统和其它 CCTV附属设备，如 Quads VCR等，以及单一工作站内其它设备提供完善的控制功能。协同工作时能加强系统管理和控制。本系统不能取代矩

17、阵切换系统的保安配置和编程能力，但能提供一个简单的、可增强系统控制功能的用户界面。特性：² 全中文界面² 对单一工作站之中 CCTV、出入口控制、内部通讯、报警等进行综合全面控制² 通过键盘、鼠标器以及触摸屏实现控制² 完善的 CAD程序供用于自行绘制楼层² 平面布局及环境地形图² 配有用于摄像机、监视器、云台、门、灯光、画面分割器及 VCR等控制的图形库² 自动晌应报警生成报警区域平面图，并取出相应视频信号² 报警事件登记与报告² 实时视频图像显示² 工作于Windows高分辨率(1024 *

18、768)方式² 操作者口令进入以及访问优先级划分。² 矩阵切换器控制-最大可达到九个系统(要求装备串行口扩展板 DigBoard)² 摄像机控制-最多可控多达1024个用于每个AD2050矩阵系统的摄像机。² 监视器控制-最多可为AD2050矩阵系统控制128台监视器。² 操作口令-超过1024个² 级别分配-16个级别的控制，优先权和报警接受分配至操作口令内。² 地形图-可控7200幅。² 地形图级别-无数目限制² 地形图内的目标-可控255个² 地形图内的标识(图标)数量-256个警报处理：

19、自动报警调用-多个用户可选择的警报方式，能根据报警触点的动作，自动调出报警区域的图形资料并产生音响和调用报警区域的图像。报警优先级-定义了十六种优先级的报警图形，可以应付多个警报事件同时发生的情况。另外有十六个接受与移交级别可定义，因此能限制操作者控制范围。警卫指示-根据警报类型，显示用户定义的240字符的信息，以通知警卫人员采取指定的行动，并有64字符的提示信息。报警声音-有间断报警声，用于每种警报情况，如使用与 Windows兼容之声频卡时，用户可自行设定每种报警图形的报警声音。事件报警登记与报告：诸如系统启动退出、操作者开关、报警、操作者对报警的处理、门出入口的使用等的活动情况都被登记入

20、数据库。而报告则是根据日期时间、操作者、报警控制点或指定的事件对数据进行搜索查询而使复查或打印输出工作更加简单。按键报警声音：可以为按键、地形图以及特定的报警类型确定特定的声音信号，为此要求加装一块与 Windows兼容的声频卡。使用音断报警声则无需声频卡。可存贮到磁盘的实时屏幕显示在VGA显示器上显示的实时视频信号允许单个监视器进行观察和控制，视频能以窗口或全屏、“冻结”方式显示，并可贮存到磁盘或从磁盘取出观察。要求加装与 WINDOW兼容的视频捕捉卡。完善的辅助设计程序(CAD)：CAD可让用户设计需要监管区域的平面图形。一个图像库能提供保安措施的图像说明， 如摄像机、云台变焦镜头、报警点

21、、门控制等等让用户选择和设置。点阵图形输入功能可使用在AUTDCAD或类似程序内设好平面位置图形。简单的系统设置和操作：用户菜单可以对“王者之剑”系统进行快速简单的设置。直观性、图像标识、地图以及“热键”均可使系统的操作和控制简化，最大程序减少了操作者训练的时间。备选RS-232控制模块驱动程序：备选的RS-232软件模块驱动程序是用以绘通道控制系统(Access Control System)、内部通讯系统、灯光系统以及其它CCTV附属设备，如四画分割器、VCR、数字图像处理器等， 由“王者之剑”工作站提供完善的系统控制。5.2 其它监控器材 一体化摄像机选用日本松下SONY芯片彩色摄像机，

22、其主要特征：² 1/3”彩色CCD图像传感器, 具有752(水平)×582(垂直)像素。² 具有330电视线水平清晰度。² 50分贝信噪比, 使得画面清晰自然。² 最低景物照度为0.4Lux(F0.75)。² 高级数字式自动跟踪白色平衡功能(ATW)。² 自动背景光补偿功能(BLC)。² 屏幕菜单设定。² 内置字符发生器，最多达16 个字符。² 单缆遥控功能。² 电子快门：1/501/10,000 秒。视频多工器 系统控制卡选用目前最先进的数字式WJFS-116十六画面处理器。该系统技

23、术先进，可靠性好，各种组合控制方便灵活， 特别适合于控制中小型系统。主机带有与计算机通讯的RS-232或RS485接口，可提供多种编程功能，单台可控制多达16个现场摄像机, 并采用单一的同轴电缆方式连接,使走线、施工与维护显得十分便利。该其主要特点如下:l 摄像机的切换:能够实现可编程顺序开关控制, 编程内容为: 顺序、持续时间等。即通过键盘可把前端任一摄像机视频信号切换到任一监视器上, 可任意编制绝对时序、相对时序, 切换时间可调, 可预先编制多个时序储存起来, 采用自动或手动方式触发时序运行。l 字符显示:内置字符发生器。可显示摄像机的逻辑编号、监视器编号以及运行中可能出现的时序运行标记、

24、错误编号和报警编号等。l 可显示系统运行的时间、日期。l 字符的位置、亮度可调。l 多种报警功能：FS116有多种报警方式配合多画面输出，点监视输出和记录输出。1、 报警提示输出方式 （多画面监视输出）：当收到报警信号时，“ALARM”字样就会显示在相应的画面上。2、 报警忽略方式 （点监视输出）：屏幕无任何变化，只是将报警存储在FS116的内部存储器中。3、 报警点方式 （点监视输出）：显示报警通道和“ALARM”字样。当接到另一报警时，FS116只显示最后一次报警的通道图象。4、 报警优先记录和摄像机切换方式（记录输出）。 l 具有报警器及各种传感器系统接口, 可与报警控制主机联动运行。

25、在报警期间可使用快速扫描功能实现多路摄像机间的切换。当有报警信号时, 可自动切换图像或启动时序运行。l 可实现多位控制。l 数据经单一同轴电缆传输。l 联动录像 JQ1707RA选用松下AG-6124延时录像机，其性能及规格如下：l 高速回应机械结构。l 事件录像功能，报警检索功能。l 内置时间发生器。l 3、6、12、24小时记录可选。l 尺寸：270×120×344.5mm。 彩色监视器选用专业型19"监视器。 全方位云台选用JQ1707RA7"全球室内外全方位云台，带支架、带解码器云台，其性能及规格如下:l 旋转角度10340度可调。l 水平旋转速

26、度：5.8度/秒。l 垂直旋转速度：3.3度/秒。l 尺寸：163×252×226mm6. 对土建环境的要求:a. 土建和环境的要求为：1) 在侧装情况下，设备要安装在结构墙上。顶装时，设备需一定空间（天花与吊顶间）>1m，旁边需要检修口。2) 环境照度需达到一定水平（一般大于60LUX）。3) 管线与设备应远离其它需220交流供电的设备或线路（到少应大于30cm）。4) 需要一定的建筑空间，室内设备距地面2.5-5M,室外设备应距地面3.5-10M（不行低于3.5M）。5) 摄像机的监视范围内应避免强光直射，并且避免逆光安装。6) 监控室设置在环境噪声较小的场所。7

27、) 监控室使用面积应根据设备数量确定，为12-50平方米。8) 监控室的地面应光滑，平整，不起尘。门的宽度不应小于0.9M,高度不应小于2.1M.9) 监控室的室内温度应为16-30度,相对湿度40%。b.线缆敷设简要说明1) 电缆的弯曲半径应大于电缆直径的15倍。2) 电源线与信号线、控制线分开敷设。3) 电缆长度逐盘核对,无电缆的接续。4) 墙壁电缆的敷设,采用卡子方式。墙壁电缆沿墙角转弯时,应在墙角处设转角墙担。电缆卡子的间距在水平路径上宜为0.6m,在垂直路径上宜为1m。5) 敷设管道线之前,管孔内预设一根镀锌铁线。6) 穿放电缆时宜涂抹黄油或滑石粉。7) 进入管孔的电缆应保持平直,并

28、采取防潮、防腐蚀、防鼠等措施。7.人员培训及售后服务A.人员培训我公司将提供专门的保安系统工程设计及技术有关的培训课程, 这一服务是用来保证整个系统具有长远性及高质量。公司将按照工程项目的进展提供工地的现场培训和专门培训。现场培训: 配合现场情况, 安排贵方人员在系统安装、测试和验收的过程中, 进行有关的技术培训, 目的使用户的技术人员对整个系统的技术规范与安装取得充分的了解。 培训人数: 1-2 名 培训所需费用: 免费 专门培训: 按照工程进展情况, 我公司将为有关人员提供专门的培训,培训内容为监控系统的使用与日常维护以及常用技术规范, 具体培训时间表将由双方确定时间与地点。B.公司售后服
