1、复杂电路简化练习题一、单选题(共10道，每道10分) 1.如图所示电路，开关S闭合后，电压表V1的示数为3.8V，V2的示数为6V。则灯L1两端电压和电源电压分别是(    )  A.2.2V、6V      B.3.8V、6V    C.2.2V、3.8V     D.6V、2.2V    2.如图（a）所示电路中，当闭合开关后，两个电

2、压表指针偏转均为图（b）所示，则灯泡L1和L2两端的电压分别为(    )A.1.7V、6.8V    B.6.8V、1.7V    C.1.7V、8.5V    D.8.5V、1.7V    3.如图所示，当开关S闭合后，电压表V1和V2的示数分别为6V和3V，则(    )  A.电源电压为9V   &#

3、160;          B.灯L2两端的电压为3V    C.灯L1、L2两端的电压均为3V   D.以上都不正确    4.如图所示，开关闭合后，电压表V1和V2的示数分别为10V和4V，则灯L2两端的电压为(    ) A.4V   B.6V    C.10V&

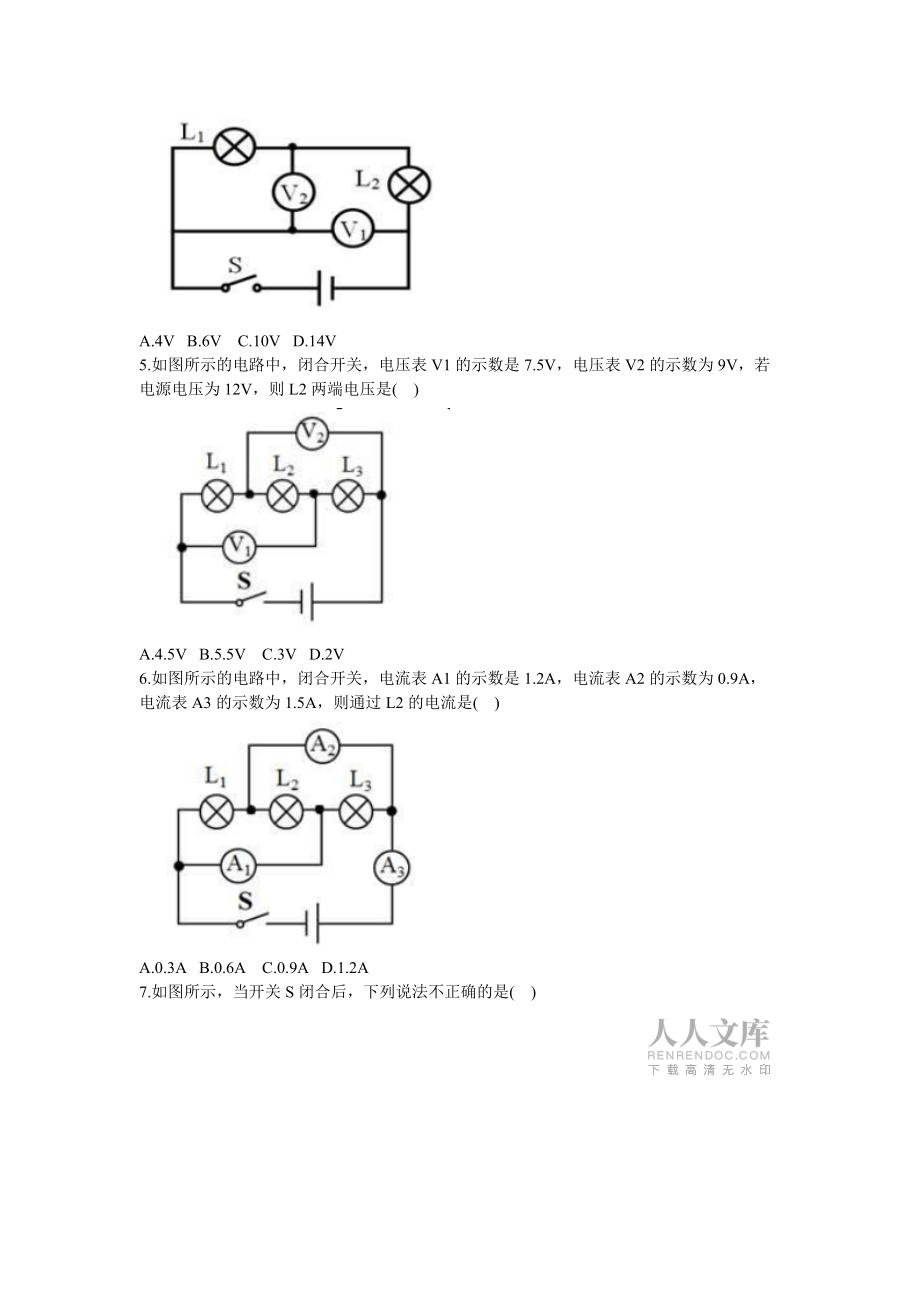

4、#160;  D.14V    5.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是(    )  A.4.5V   B.5.5V    C.3V   D.2V     6.如图所示的电路中，闭合开关，电流表A1的示数是1.2A，电流表A2的示数为0.9A，电流

5、表A3的示数为1.5A，则通过L2的电流是(    )  A.0.3A   B.0.6A    C.0.9A   D.1.2A     7.如图所示，当开关S闭合后，下列说法不正确的是(    )  A.灯L1与灯L2是串联，且灯L1被短路   B.电压表可测出灯L1两端的电压

6、;  C.电流表A1测的是灯L1和L2的总电流   D.电流表A2测的是灯L2的电流    8.如图所示，当开关S闭合后，电流表A1的示数为0.12A，A2的示数为0.04A，电压表V的示数为3V。则下列说法错误的是(    )    A.通过灯L1的电流的电流为0.12A   B.通过灯L2的电流为0.04A    C.灯L1的电压为3V

7、60; D.电源电压为3V     9.如图所示的电路图，下列关于电路的说法中正确的是(    )   A.灯L1和L2并联，电流表测量干路电流    B.灯L1和L2串联，V1测量L2的电压，V2测量L1的电压    C.电压表V1和V2都测量电源电压    D.闭合开关后将发生断路，灯泡都不亮     10.如图所示电路，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数也为0.6A，电压表V的示数为3V，下列说法错误的是(    )   A.通过两个电流表的电流相等，两灯泡串联    B.两灯泡
