石膏板吊顶技术交底

1、技术交底记录编号002表 C2-1工程名称10#商务型公禹及冏业楼等 5项 (通州区运河核心区 VI-11地块 项目)交底日期2017.5.10施工单位德才装饰股份有限公司分项工程名 称后冒板吊顶技木交 底交底提要10#楼、11龈公共区域吊顶、施工匚力、注思要点交底内容：(一)施工准备：1、材料准备：(1)主材：大堂内配50轻钢龙骨、配套的吊挂件、连接件 ，走道配38轻钢龙骨、配套的吊挂件、连接件，纸面石膏板 9.5mm直径8mm勺全牙丝杆、配套的穿心螺丝、U型边龙骨、胀栓,1 « I I ''自攻钉25mm 35mm纸带、石膏粉等，进场检验合格且有出厂合格证及材质证

2、明。(2)主要机具：型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动砂纸机等2、施工条件：1 J/1(1)在所要吊顶的范围内，机电安装均己完毕，各种管线均已试压合格，已经过隐蔽验收。(2)已确定灯位、通风口及各种照明孔口的位置。(3)顶棚罩面板安装前，应做完墙、地面湿作业工程项目。(4)搭好顶棚施工操作操作平台架子。(5)轻钢龙骨顶棚在大面积施工前应做样板，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。(二)、施工的工艺流程和前后工序的交叉施工：弹线定位一结构基础处理一安装吊杆一安装主龙骨一安装边龙骨一安装龙骨及连接吊件一调整主次龙骨一隐检一石膏板安装一

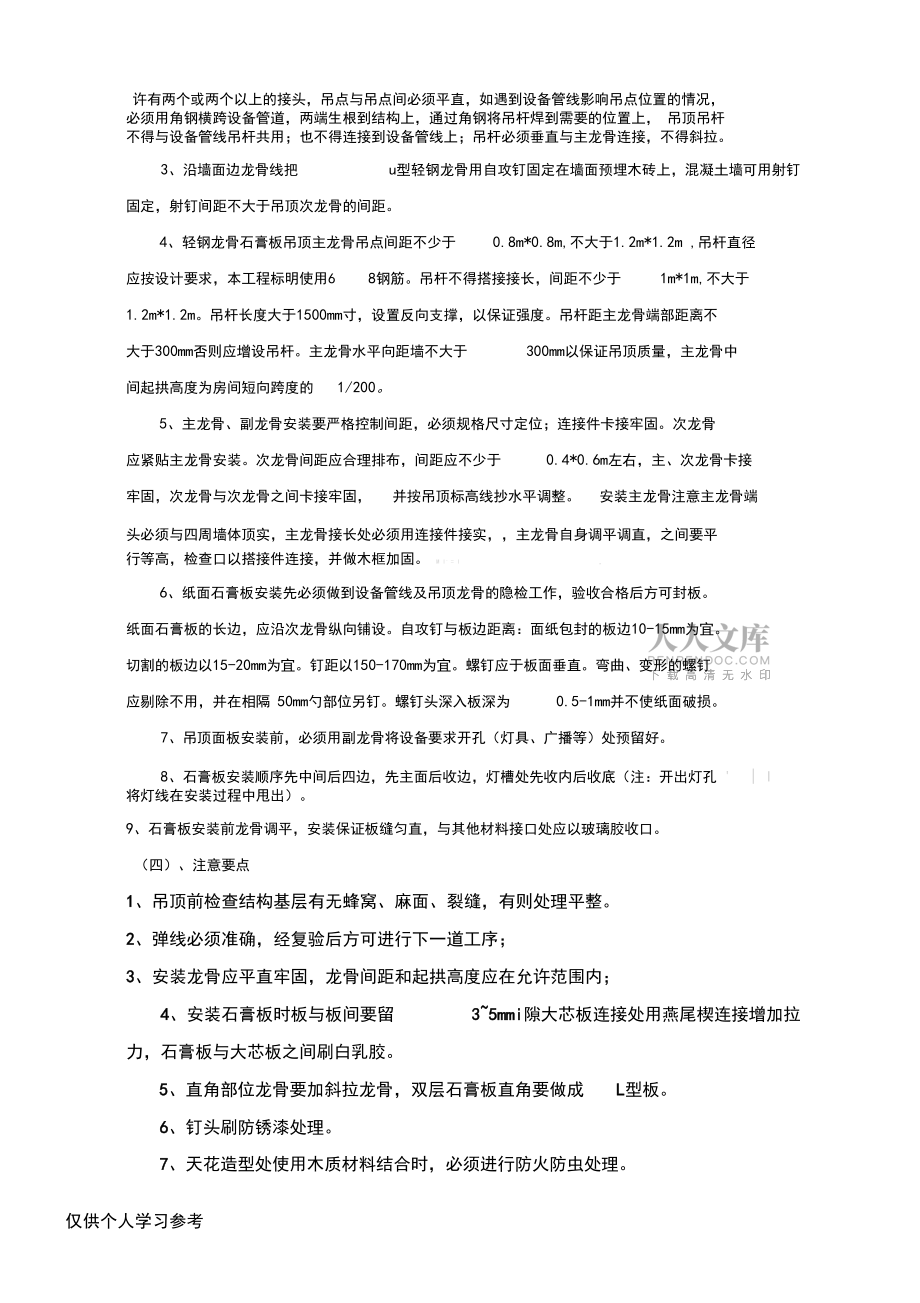

3、吊顶板调整一收边清理一腻子涂料一饰面清理一分项验收。(三)：施工工艺：1、根据吊顶板的平面及标高位置，在结构层上明确绘出灯具等平面及标高位置，确保设备安装过程中甩口到位。2、安装吊杆，要按各级吊顶高度配置，吊顶吊杆除了同吊顶固定件可以焊接，吊杆自身不允许有两个或两个以上的接头，吊点与吊点间必须平直，如遇到设备管线影响吊点位置的情况， 必须用角钢横跨设备管道，两端生根到结构上，通过角钢将吊杆焊到需要的位置上， 吊顶吊杆 不得与设备管线吊杆共用；也不得连接到设备管线上；吊杆必须垂直与主龙骨连接，不得斜拉。3、沿墙面边龙骨线把 u型轻钢龙骨用自攻钉固定在墙面预埋木砖上，混凝土墙可用射钉 固定，射钉间

4、距不大于吊顶次龙骨的间距。4、轻钢龙骨石膏板吊顶主龙骨吊点间距不少于0.8m*0.8m,不大于1.2m*1.2m ,吊杆直径应按设计要求，本工程标明使用68钢筋。吊杆不得搭接接长，间距不少于1m*1m,不大于1.2m*1.2m。吊杆长度大于1500mm寸，设置反向支撑，以保证强度。吊杆距主龙骨端部距离不 大于300mm否则应增设吊杆。主龙骨水平向距墙不大于300mm以保证吊顶质量，主龙骨中间起拱高度为房间短向跨度的1/200。5、主龙骨、副龙骨安装要严格控制间距，必须规格尺寸定位；连接件卡接牢固。次龙骨应紧贴主龙骨安装。次龙骨间距应合理排布，间距应不少于0.4*0.6m左右，主、次龙骨卡接牢固

5、，次龙骨与次龙骨之间卡接牢固，并按吊顶标高线抄水平调整。安装主龙骨注意主龙骨端头必须与四周墙体顶实，主龙骨接长处必须用连接件接实，主龙骨自身调平调直，之间要平 行等高，检查口以搭接件连接，并做木框加固。 M I- = I6、纸面石膏板安装先必须做到设备管线及吊顶龙骨的隐检工作，验收合格后方可封板。纸面石膏板的长边，应沿次龙骨纵向铺设。自攻钉与板边距离：面纸包封的板边10-15mm为宜。 切割的板边以15-20mm为宜。钉距以150-170mm为宜。螺钉应于板面垂直。弯曲、变形的螺钉 应剔除不用，并在相隔 50mm勺部位另钉。螺钉头深入板深为0.5-1mm并不使纸面破损。7、吊顶面板安装前，必须

6、用副龙骨将设备要求开孔（灯具、广播等）处预留好。8、石膏板安装顺序先中间后四边，先主面后收边，灯槽处先收内后收底（注：开出灯孔 '| I将灯线在安装过程中甩出）。9、石膏板安装前龙骨调平，安装保证板缝匀直，与其他材料接口处应以玻璃胶收口。（四）、注意要点1、吊顶前检查结构基层有无蜂窝、麻面、裂缝，有则处理平整。2、弹线必须准确，经复验后方可进行下一道工序；3、安装龙骨应平直牢固，龙骨间距和起拱高度应在允许范围内；4、安装石膏板时板与板间要留 35mmi隙大芯板连接处用燕尾楔连接增加拉 力，石膏板与大芯板之间刷白乳胶。5、直角部位龙骨要加斜拉龙骨，双层石膏板直角要做成L型板。6、钉头刷防

7、锈漆处理。7、天花造型处使用木质材料结合时，必须进行防火防虫处理。8、如天花有吊灯或者其他重物垂挂，需坐预留工作或角铁加固处理，并做防 锈处理。9、平顶处为双层石膏板，造型处为大芯板及单层石膏板，石膏板厚度均为9.5mm（五）、隐蔽（中途）验收的质量要求：1、膨胀螺栓固定是否结实；吊杆间距；吊杆是否垂直；吊杆自身不允许有两个或两个以上接头，2、主副龙骨必须按照尺寸排布，连接卡件必须牢固；主龙骨端头距墙不大于200mm（六）、工序验收1、质量标准匚，,；（1）主控项目：1.1吊顶标高、尺寸、起拱和造型应符合设计要求。检验方法：观察；尺量检查。1- I_1.2 饰面材料的材质、品种、规格、图案和颜

8、色应符合设计要求。检验方法：观察；检查产品合格证书、性能检测报告、进场验收记录和复验报告。1.3 暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。检验方法：观察；手扳检查；检查隐蔽工程验收记录和施工记录。1.4 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、 龙骨应经过表面防腐处理。I I检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和 隐蔽工程验收记录。I1.5 石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面 层板与基层板的接缝应错开，并不得在同一根龙骨上接缝。检验方法：观察。（2） 一般项目：2.1 饰面材料表面应洁净

9、、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽 窄一致。检验方法：观察；尺量检查2.2 饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、 美观,与饰面板的交接应吻合、严密检验方法：观察。2.3 金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、 锤印。木质吊杆、龙骨应顺直，无劈裂、变形。检验方法：检查隐蔽工程验收记录和施工记录。2.4 吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。检验方法：检查隐蔽工程验收记录和施工记录。暗龙骨吊顶工程安装的允许偏差和检验方法项 次项目允许偏差（mm）检验方法1纸面石臂板匚一】3 X / / .3I .A.

10、J/ /11表向平整 度用2m靠尺和塞尺 检 查2接缝直线 度拉5m线，不足5m 拉通线，用钢直尺 检查3接缝高低 差用钢直尺和塞尺 检查（七）、成品保护吊顶做好后，不得上人踩踏。安装灯具、风口等要小心，不要损坏天花。搬运材料时，小心碰撞天花。不准将大型（重型）灯具固定在龙骨上。1'. I I（八）、安全文明施工搭设脚手架时，应严格按建筑施工高处作业安全技术规范（JGJ80-2016）搭设，并满铺脚手板且绑扎牢固。手持电动机具在使用前，应严格检查，必须有漏电保护装置。施工用电应严格按施工现场临时用电安全技术规范（JGJ46-2012）架设。工人操作应戴安全帽，高空作业应系安全带。施工现场必须工完场清。清扫
