Ethereal分析以太网

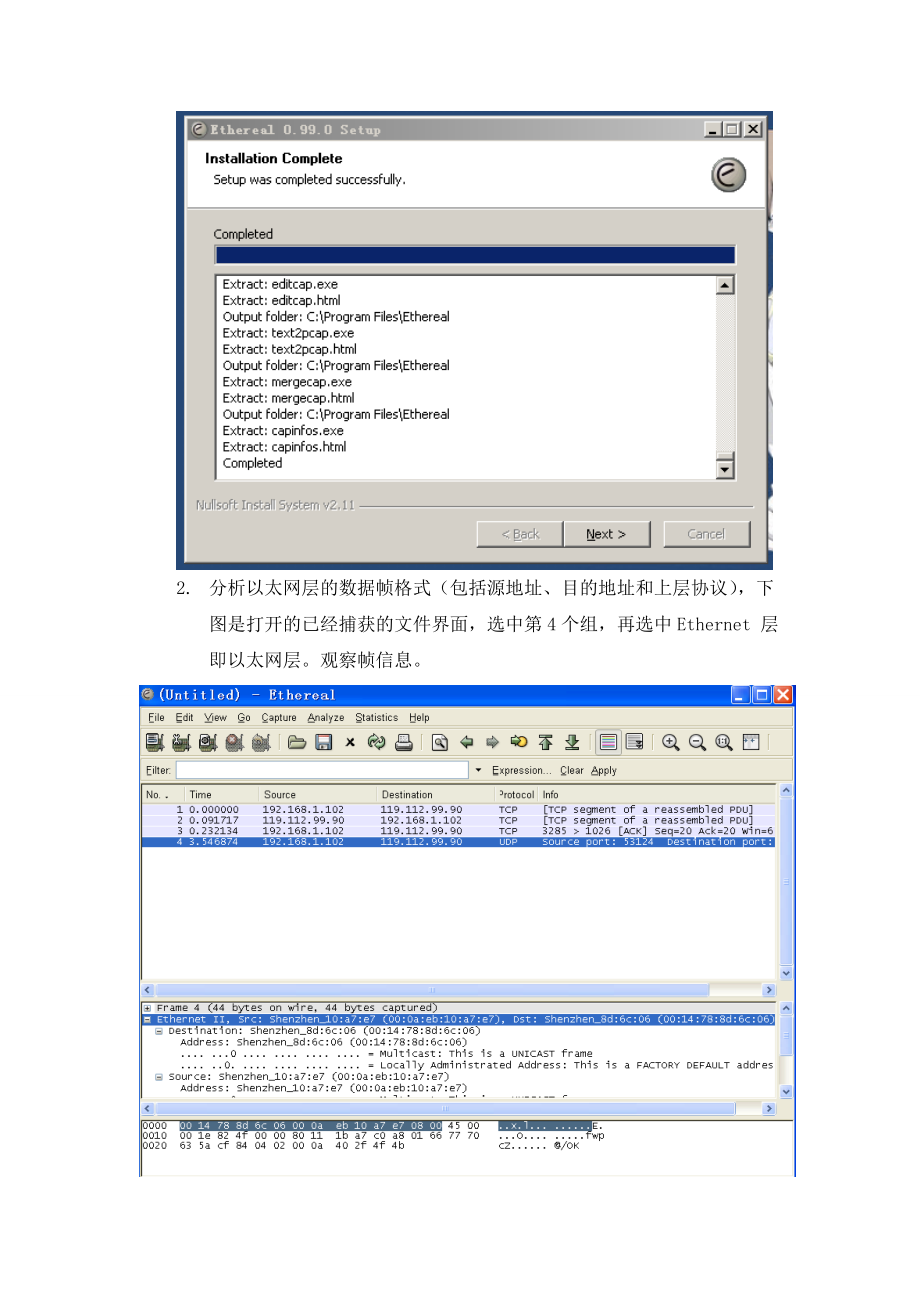

1、工 业 计 算 机 网 络 实 验 自 动 化 学 院 测 控 0902 解超刚（06092037）实验1 Ethereal分析以太网层的数据帧格式一、实验目的1. 了解协议分析器安装；2. 了解协议分析器使用方法和基本特点；3. 分析以太网层的数据帧格式（包括源地址、目的地址和上层协议）。二、实验前的准备1. 了解协议分析器的功能和工作原理；2. 了解Ethereal分析器的使用方法；3. 阅读实验的相关阅读文献。三、实验内容1. Ethereal协议分析器并安装。记录安装过程。 2. 分析以太网层的数据帧格式（包括源地址、目的地址和上层协议），下图是打开的已经捕获的文件界面，选中第4个组，

2、再选中Ethernet 层 即以太网层。观察帧信息。3. 自己捕获网络活动，并形成一个数据文件。查看其特点。 四、实验要求1. 完成上述实验内容；2. 记录捕获的关键数据。附件：Ethereal 简介及安装说明Ethereal 简介及使用说明Ethereal 是一款免费的网络协议分析程序，支持Unix、Linux、Windows， 它可以直接从网络上抓取数据进行分析，也可以对由其他嗅探器抓取后保存在硬盘上的数据进行分析。用户能交互式地浏览抓取到的数据包，查看每一个数据包的摘要和详细信息。Ethereal有多种强大的特征， 如支持几乎所有的协议、丰富的过滤语言、易于查看TCP会话经重构后的数据流

3、等。 对于我们学习来说，可以通过Ethereal 观察网络活动跟踪记录来学习因特网所基于的网络协议。1.Ethereal的安装：略2.Ethereal的使用简介：2.1 启动Ethereal：Ethereal启动后，如图1。图1 Ethereal启动界面我们可以从Capture(捕获)项中选择Start开始捕获。2.2 Capture(捕获)设置可以在Capture项中选择Options(捕获选项)对话框进行设置，见图2。图2 Options(捕获选项)对话框以下对Options(捕获选项)对话框的部分选项进行简要介绍，方便大家学习使用。Interface(接口)这项用于选择跟踪所用的接口。如

4、以太网接口或无线网络接口。如果在使用中没有进行捕获，有可能是所选择接口不正确，需要改选一个。Limit each packet to N bytes(将每个分组限制在N个字节内)如果选此项的话，则Ethereal只捕获所指定的字节数，而不是整个分组(包含数据和首部)。这有利于节省空间，便于分析。Capture packets in promiscuous mode(混杂模式下捕获分组)混杂模式将记录网络中所有分组，包括那些并非发往你的机器的分组。但有时这种方式被限制而无法跟踪。这种情况下需要不选此项。Filter(过滤器)可以使用此项限制捕获数据量。Ethereal过滤器功能很强，但需要学习一种简单的过滤语言。Capture file(s)(捕获文件存放)指定将捕获文件存放于一个文件中，而不是在内存中。所对应选项use multiple files 允许用户将分组写入多个文件中。Stop capture(停止捕获设定)通过指定选项，设定停止捕获条件。Name resolution(名字解析)可以将分组中不同的数字转换成人们易读的名字。如将M
