固体绝缘环网柜技术标书通用部分

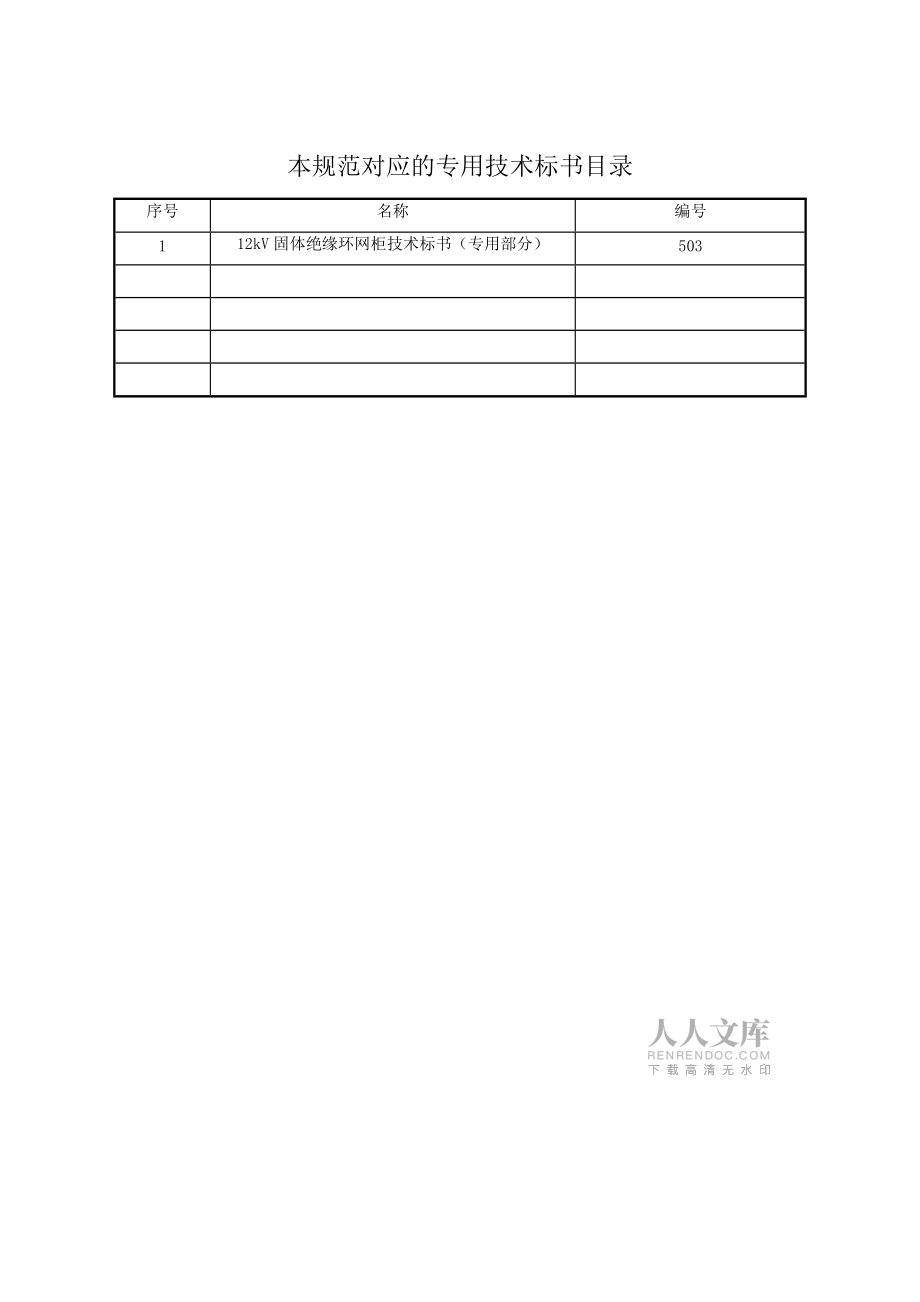

1、12kV固体绝缘环网柜技术标书（通用部分）技术标书编号：503中国南方电网有限责任公司2015年3月本规范对应的专用技术标书目录序号名称编号112kV固体绝缘环网柜技术标书（专用部分）50312kV固体绝缘环网柜技术标书使用说明1. 本技术标书分为通用部分、专用部分。2. 项目单位根据需求选择所需设备的技术标书，技术标书通用部分条款及专用部分固化的参数原则上不能更改。3. 项目单位应按实际要求填写“项目需求部分”。如确实需要改动以下部分，项目单位应填写专用部分“表2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。物资招标组织部门及时将“表2.7 项目单位技术差异表”移交给技术

2、标书审查会。技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。当发生需求变化时，需由技术标书组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。5. 技术标书的页面、标题、标准参数值等均为统一格式，不得随意更改。6. 投标人逐项响应技术标书专用部分中“1标准技术参数”、“2项目

3、需求部分”和“3投标人响应部分”三部分相应内容。填写“2项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。投标人填写技术参数和性能要求时，如有偏差除填写“表3.2投标人技术偏差表”外，必要时应提供相应试验报告。 目 录1总则12工作范围12.1 工程概况12.2 范围和界限12.3 服务范围23应遵循的主要标准24使用条件34.1正常使用条件44.2 特殊使用条件55技术要求55.1 技术参数55.2 设计和结构要求66试验要求126.1型式试验126.2出厂试验176.3到货抽检186.3交接试验197产品对环境的影响198企业VI标识199技术文件要求

4、209.1一般要求219.2 资料文件219.3 设计联络2210监造、包装、运输、安装及质量保证2210.1 监造2210.2 包装2310.3 运输2310.4 安装指导2310.5 质量保证2311一次、二次及土建接口要求2411.1 固体绝缘环网柜一次、二次及土建接口要求24附录A 设备标准配置表31附录A.1：12kV固体绝缘环网柜设备标准配置表31附录A.2：12kV固体绝缘环网柜设备标准配置表321 总则1.1 本技术标书适用于中国南方电网公司采购的12kV固体绝缘环网柜，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术标书提出的是最

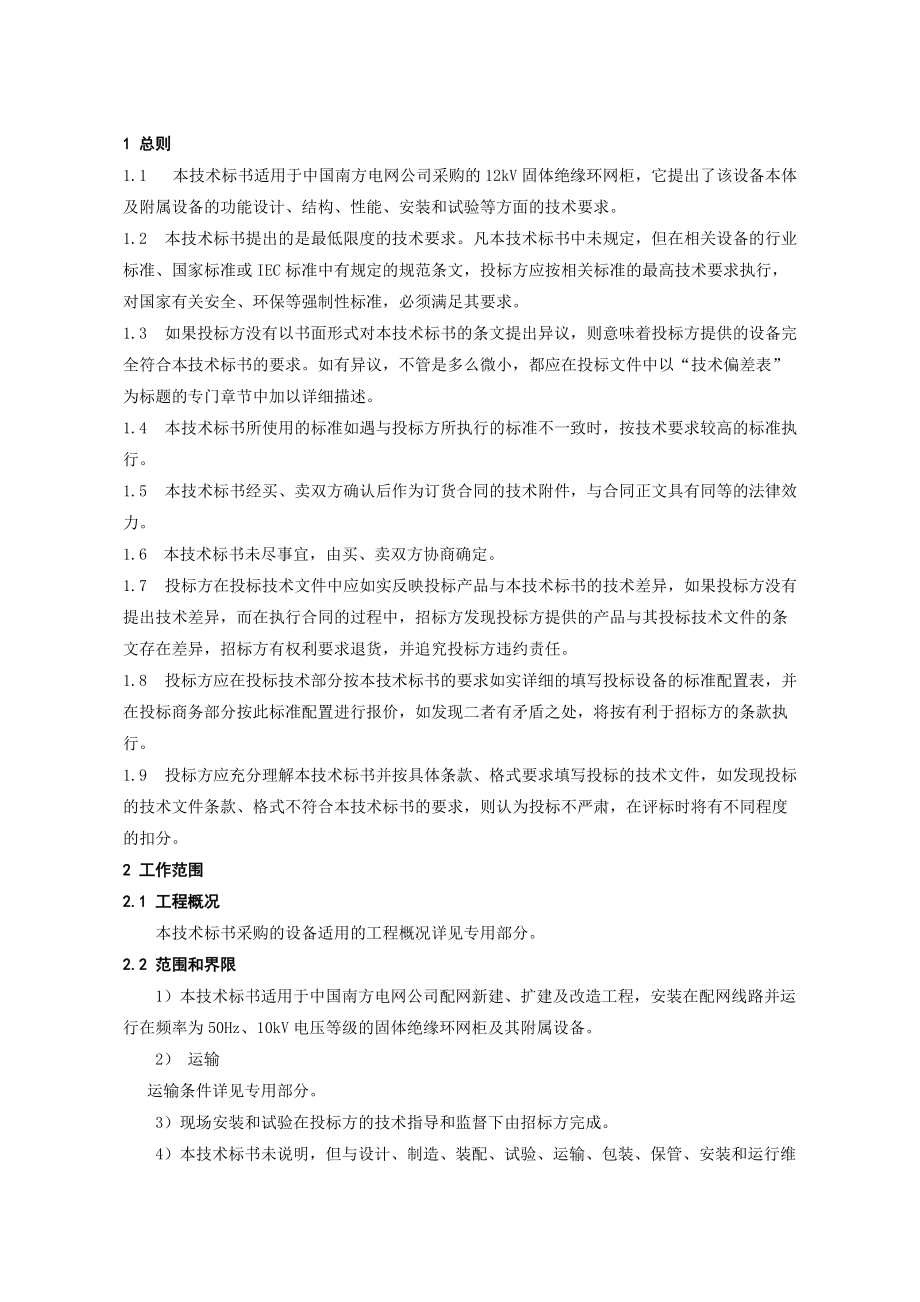

5、低限度的技术要求。凡本技术标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相关标准的最高技术要求执行，对国家有关安全、环保等强制性标准，必须满足其要求。1.3 如果投标方没有以书面形式对本技术标书的条文提出异议，则意味着投标方提供的设备完全符合本技术标书的要求。如有异议，不管是多么微小，都应在投标文件中以“技术偏差表”为标题的专门章节中加以详细描述。1.4 本技术标书所使用的标准如遇与投标方所执行的标准不一致时，按技术要求较高的标准执行。1.5 本技术标书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本技术标书未尽事宜，

6、由买、卖双方协商确定。1.7 投标方在投标技术文件中应如实反映投标产品与本技术标书的技术差异，如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标技术文件的条文存在差异，招标方有权利要求退货，并追究投标方违约责任。1.8 投标方应在投标技术部分按本技术标书的要求如实详细的填写投标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将按有利于招标方的条款执行。1.9 投标方应充分理解本技术标书并按具体条款、格式要求填写投标的技术文件，如发现投标的技术文件条款、格式不符合本技术标书的要求，则认为投标不严肃，在评标时将有不同程度的扣分。2 工

7、作范围2.1 工程概况本技术标书采购的设备适用的工程概况详见专用部分。2.2 范围和界限1）本技术标书适用于中国南方电网公司配网新建、扩建及改造工程，安装在配网线路并运行在频率为50Hz、10kV电压等级的固体绝缘环网柜及其附属设备。2） 运输 运输条件详见专用部分。3）现场安装和试验在投标方的技术指导和监督下由招标方完成。4）本技术标书未说明，但与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2.3 服务范围1）投标方应按本技术标书的要求提供全新的、合格的12kV固体绝缘环网柜及其附属设备、备品备件、专用工具和仪器。投标方所提供的组件或

8、附件如需向第三方外购时，投标方应对质量向招标方负责，并提供相应出厂和验收报告。2）供货范围一览表供货范围及设备技术规格一览表详见专用部分2.1，并补充供货范围如下：a) 绝缘母线，安装设备所需；b) 设备安装及运维所需的线缆及相关附件。 3）工厂试验由投标方在生产厂家内完成，但应有招标方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。4）现场安装和试验在投标方的技术指导下由招标方完成，投标方协助招标方按标准检查安装质量，处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标

9、书商务部分。5）投标方应协助招标方解决设备运行中出现的问题。6）设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。7）设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。8）如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招、投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。3 应遵循的主要标准除本技术标书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设

10、计、制造、试验和安装。如果这些标准内容有矛盾时，应按技术要求最高的条款执行或按双方商定的标准执行。如果投标方选用本技术标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于技术标书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文版本。下列文件对于本技术标书的应用是必不可少，凡是注日期的引用文件，仅注日期的版本适用于本技术标书。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本技术标书：GB 311.1高压输变电设备的绝缘配合GB 1207电磁式电压互感器GB 1208电流互感器GB 1984高压交流断路器GB 1985高压

11、交流隔离开关和接地开关GB 3309高压开关设备常温下的机械试验GB 38043.6kV40.5kV交流高压负荷开关GB 39063.6kV40.5kV交流金属封闭开关设备和控制设备GB 16926 高压交流负荷开关熔断器组合电器GB 50065交流电气装置的接地设计规范GB 50150 电气装置安装工程电气设备交接试验标准 GB/T 2423.1电工电子产品环境试验第2部分:试验方法 试验A：低温GB/T 2423.2电工电子产品环境试验第2部分:试验方法 试验B：高温GB/T 2424.3电工电子产品环境试验第2部分:试验方法试验Cab：恒定湿热试验GB/T 2900.1电工术语 基本术语

12、GB/T 2900.15电工术语 变压器 互感器 调压器和电抗器GB/T 2900.19 电工术语 高电压试验技术和绝缘配合GB/T 2900.20 电工术语 高压开关设备GB/T 5465.2电气设备用图形符号第2部分：图形符号 GB/T 7354局部放电测量GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 15166.2高压交流熔断器第2部分：限流熔断器GB/T 16927.1高电压试验技术GB 50065 交流电气装置的接地设计规范DL/T 402高压交流断路器订货技术条件DL/T 4031240.5kV高压真空断路器订货技术条件DL/T 4043.6kV40.5k

13、V交流金属封闭开关设备和控制设备DL/T 486高压交流隔离开关和接地开关DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 621交流电气装置的接地DL/T 814-2013 配电自动化系统技术标书JB/T 8754高压成套开关设备和控制设备产品型号编制方法Q/CSG 1203004.3-2014 20kV及以下电网装备技术导则4 使用条件投标方提供的12kV固体绝缘环网柜不仅应满足本技术标书要求，相关性能参数还应按实际安装地点的外部条件要求进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。 4.1正常使用条件表4.1 耐受地

14、震烈度试验考核波形设防烈度8度9度人工合成地震波或实震记录0.25g0.5g正弦共振拍波0.15g0.3g注：g为地心引力加速度，g=9.8m/s2试验方法按GB/T 13540进行。12kV4.2.2 海拔高度4.2.3 地震烈度4.2.4 其它参数5 技术要求5.1 技术参数技术参数见技术标书专用部分的技术参数表。补充规定如下：1）电寿命：E2级断路器（具有延长的电寿命的断路器），在主回路开断用零部件不需要检修的情况下，可连续开断额定短路开断电流的次数不少于30次，快速接地开关应为E1级接地开关，能够在额定关合电流下经受两次关合操作；2）机械寿命：M2级断路器（具有延长的机械寿命的断路器）

15、，机械型式试验为10000次操作，M1级隔离开关、接地开关的机械寿命为3000次；3）使用寿命：设备使用寿命应不小于25年。5.2 设计和结构要求5.2.1 设备组成固体绝缘环网柜的组成包括：1) 设备本体；2) 绝缘母线；3) 安装设备所需底架、支架、平台及安装所需紧固件，设备接地铜排等；4) 设备安装及运维所需的线缆及相关附件； 5) 操动机构及其辅助设备；6) 电缆头在线测温装置；7) 故障指示器；8) 备品备件及专用工器具等。5.2.2总体要求 1) 结构设计应能安全地进行下述各项工作：正常运行、检查、维护操作、安装（或）扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、连接电缆或

16、其他器件的绝缘试验以及消除绝缘件表面等危险静电电荷等；2) 结构的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备连接的要求；3) 类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性；4) 装在外壳内的各种元件均应满足各自的技术要求；5) 主回路装有限流熔断器时，应给定熔断器的预期短路开断电流值；6) 结构设计应考虑便于安装配电自动化终端及终端电源；7) 环网柜设计应能满足电气设备“五防”要求。5.2.3 材质与工艺要求1) 柜体采用敷铝锌钢板或304不锈钢材质，具有足够良好的防锈性能和机械强度，厚度2mm，应有明显的厂家标识，并有防止变

17、形的措施。2) 操作机构可采用弹簧或永磁机构，需进行表面处理，在5%NaCl盐雾气体下可耐受96小时，无变化。3) 固体绝缘主体采用抗老化、抗腐蚀能力强的环氧树脂、硅橡胶等固体绝缘材料，外表面喷涂导电或半导电层，并应可靠接地。4) 母线导体为铜材质，并采用抗老化、抗腐蚀能力强的环氧树脂、硅橡胶等材料固封绝缘。外表面喷涂导电或半导电层，应可靠接地。5) 真空灭弧室外壳采用高强度优质陶瓷，触头为铜合金材料，表面镀银，真空度不低于1.33´10-3Pa。真空灭弧室采用环氧树脂自动压力凝胶工艺（APG），并密封在固体绝缘主体内。6) 电流互感器外壳为环氧树脂，绕线为漆包铜线，接线端子为黄铜材

18、质，采用一体浇注成型。7) 电压互感器外壳宜为环氧树脂和硅橡胶复合材料，绕线为漆包铜线，接线端子为黄铜材质，采用一体真空浇注成型。5.2.4柜体按 DL/T 404-2007 中 5.102.2 和 5.102.3 的规定，并补充如下：1) 外壳除观察窗外应采用金属材料，外壳上应设有满足该组设备载荷的起吊装置；2) 门开启角度应大于150度，并设有定位装置；3) 门应有密封措施，并装有把手、暗闩；4) 门的设计尺寸应与所装用的设备尺寸相配合，并设置挂锁孔；5) 环网柜上的操作按钮（如有）出厂时应配备透明防护罩；6) 进、出线柜应装有能反映进出线侧有无电压的带电显示装置，应具有二次侧验电核相功能

19、；7) 泄压通道应清晰地给予标识，并明确方向；8) 外壳应设有足够的自然通风口和隔热措施，以保证在正常条件下运行时，所有电器设备的温度不超过其最大允许温度，同时还应有防尘和除湿措施；9) 柜体上门应设有横眉可粘贴间隔名称，前门外表面应标有清晰明显的主接线示意图；10) 观察窗至少应达到外壳规定的防护等级；11) 观察窗应该使用机械强度与外壳相当的透明遮板，同时应有足够的电气间隙和静电屏蔽等措施，以防止形成危险的静电电荷；12) 二次控制仪表室、电缆室应有照明装置，柜内可具备防潮设施；13) 二次控制仪表室应设有专用接地铜线，截面不小于10mm2，其两端应装设足够的螺栓接至接地网上； 14) 主

20、回路带电部分与观察窗的可触及表面之间的绝缘应能耐受DL/T 593-2006 中4.2规定的对地和极间的试验电压。 5.2.5隔室 1) 隔室应至少具有高压室（包括开关设备元件）、母线室、电缆室和控制（仪表）室等，高压带电部分和控制设备间应设计成相互独立、完全隔离的封闭隔室。 2) 母线隔室应具备可扩展性。 3) 隔室之间相互连接所需的开孔部分应采用套管或其它等效方法加以封闭。 4) 电缆室的空间和安装位置应便于安装、试验和维修，接线端子距柜底的距离不少于650mm（组合电器柜接线端子距柜底的距离不少于500mm）。5) 确定为不可打开的隔室的外壳部件应清楚地标明不得拆卸。5.2.6主回路开关

21、设备 1) 断路器和负荷开关灭弧方式应为真空灭弧；2) 负荷开关-熔断器组合电器用撞击器分闸操作，应能开断转移电流；由分励脱扣器分闸操作时，应能开断交接电流；3) 负荷开关-熔断器组合电器，限流熔断器两端应有可靠接地设计；4) 隔离开关与接地开关间应有可靠的机械防误联锁；5) 三相隔离开关应能够清晰地观察到隔离和接地开关的断口状态；6) 三相联动，要求每单元的A、B、C三相动作同步，严格保证同期性；7) 内部金属构件应进行防锈处理和喷涂防护层。5.2.6真空灭弧室（真空管）真空灭弧室允许储存期不小于25年，在允许储存期内，其真空度应满足运行要求。5.2.7绝缘介质的要求 1) 固体绝缘件应能承

22、受机械的、电的、热的效应，其设计还应考虑温度、凝露、湿气、污秽等环境因素及老化的影响，以保证设备的安全运行。 2) 固体绝缘件表面应平整光滑，绝缘件不应有降低电气和机械性能的疏松、杂质、气泡、气孔和裂纹等缺陷。5.2.8闭锁装置 按DL/T 593-2006 中 5.11 的规定，并作如下补充：5.2.9位置指示按 DL/T 593-2006 中 5.12 的规定。1）对不可见的触头及开关装置应装设有机械式的分合闸位置指示器。位置指示器的颜色和标示应符合相关标准要求：红色表示合闸，绿色表示分闸，同时合闸位置应用字符“合”或“I”标示，分闸位置应用字符“分”或“O”标示；注：“合闸位置”和“分闸

23、位置”的定义见GB/T 2900.20的5.32和5.33。其中预定连续性是指在此位置下触头能完全接触且能够承载额定电流和额定短路电流（如适用）。2）控制箱面板上应有一次设备的模拟接线图及断路器、隔离开关和接地开关的位置指示灯，该指示灯分别通过每相（台）断路器的常开和常闭的辅助接点接到正、负控制极之间，位置指示灯采用红绿表示，红色表示闭合，绿色表示断开。5.2.10辅助设备和控制设备 按DL/T 593-2006中5.4的规定。辅助和控制设备应考虑模拟或数字类型的部件。对于数字式部件应符合IECT R62063的要求，电子元件的电磁灵敏度应符合IEC 61000-5的要求。应提供断路器及隔离开

24、关的辅助触点以满足用户配电自动化的使用。5.2.11接地1) 接地回路应能承受的短时耐受电流最大值为主回路额定短时耐受电流87；2) 接地开关应至少能耐受两次额定短路关合电流的作用（有此功能要求的）；3) 主回路接地按DL/T 404-2007中的规定，并作如下补充：a) 主回路中凡规定或需要人可触及的所有部件都应可靠接地并符合DL/T 621中的规定； b) 主回路中均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓用来连接接地导体，紧固螺钉或螺栓的直径应不小于12mm；c) 接地连接点应标以GB/T 5465.2-2008中规定的保护接地符号，与接地系统连接的金属外壳部

25、分可以看作接地导体； d) 人可触及的固封绝缘模块其表面应涂覆导电或半导电屏蔽层，模块与模块间的导电或半导电屏蔽层连接后应与金属壳体要可靠接触； e) 接地导体应采用铜质导体，在规定的接地故障条件下，额定短路持续时间为2S时，其电流密度应不超过110A/mm2，但最小截面积应不小于30mm2。接地导体的末端应用铜质端子与设备接地系统相连接，端子的电气接触面积应与接地导体的截面积相适应，但最小电气接触面积应不小于160mm2。4) 外壳的接地 按DL/T 404-2007 中 的规定，并作如下补充： a) 各个功能单元的外壳均应连接到接地导体上，除主回路和辅助回路之外的所有要接地的金属部件应直接

26、或通过金属构件与接地导体相连接； b) 金属部件和外壳到接地端子之间通过30A直流电流时压降不大于3V。功能单元内部的相互连接应保证电气连续性；c) 二次控制仪表室应设有专用独立的接地导体。 注1：如果接地导体不是铜质的，也应满足相同的热稳定和动稳定要求。 注2：当通过的电流引起热和机械应力时，应保证接地系统的连续性。 注3：考虑到接地故障电流的最大值与运行系统中性点接地的形式有关，应加以说明。 5.2.12铭牌铭牌按DL/T 404-2007 中 5.10 的规定，并作以下补充：1) 操动机构应装设铭牌，铭牌应为不锈钢、铜材或丙烯酸树脂等不受气候影响和防腐蚀的材料制成，应采用中文印制； 2)

27、 设备零件及其附件上的指示牌、警告牌以及其他标记也应采用中文印制； 3) 铭牌应标有在有关产品标准中规定的必要信息。如果固体绝缘环网柜和控制设备由带有单独操动机构的几个单极组成，则每个单极均应装设铭牌。对与固体绝缘环网柜组成一体的操动机构，可以只用一个组合的铭牌； 4) 铭牌中至少应包含以下内容： a) 额定电压Ur；b) 额定电流Ir；c) 额定频率fr；d) 额定工频耐受电压Ud；e) 额定雷电冲击电压Up；f) 额定短时耐受电流Ik；g) 额定峰值耐受电流Ip；h) 额定短路持续时间tk；i) 额定操作电压Ua；j) 额定辅助电压Ua；k) 制造厂名称；l) 制造年月；m) 产品型号；n

28、) 出厂编号。5.2.13通风通道和通风口5.2.14动力操作5.2.15储能操作应DL/T 593-2006 中 5.6 的规定。 5.2.16不依赖人力的操作 DL/T 593-2006 中5.7 的规定。 如果是不依赖人力操作的负荷开关或接地开关(由制造厂标明)，为防止合闸到短路故障后过早地再分开，应采用合适的方法在合闸与分闸操作之间引入一定的时延，该时延不应小于额定短路持续时间4s。5.2.17脱扣器的操作 DL/T 593-2006 中 5.8 的规定。5.2.17.1并联分闸脱扣器1) 并联分闸脱扣器在分闸线圈额定电源电压的65%（直流）或85%（交流）到110%之间、交流时在分闸

29、装置的额定电源频率下，在开关装置所有的直到它的额定短路开断电流的操作条件下都应该正确地动作；2) 当电源电压等于或小于额定电源电压的30%时，不应脱扣。5.2.17.2并联合闸脱扣器1) 并联合闸脱扣器在合闸装置额定电源电压的85%到110%之间、交流时在合闸装置的额定电源频率下应该正确地动作；2) 当电源电压等于或小于额定电源电压的30%时，不应脱扣。5.2.18爬电距离 DL/T 593-2006 中 5.14 的规定。5.2.19易燃性(火灾危险) DL/T 593-2006 中 5.17 的规定。5.2.20电磁兼容（EMC）DL/T 593-2006 中 5.18 的规定。对于正常运

30、行时没有进行开合操作的开关设备和控制设备的主回路，其辐射电平由无线电干扰电压试验的平均值进行验证。对于辅助和控制回路的部件和分界面以及组件规定了EMC的严酷等级，感应的干扰允许范围应符合6.9.2规定的试验水平。注 : 关于EMC和改善EMC方面的一般导则在IEC6 1000-5-1和IEC6 1000-5-2中给出。辅助和控制回路中的感应电压的幅值既取决于辅助和控制回路本身又取决于主回路的接地情况和额定电压。5.2.21腐蚀DL/T 404-2007 中 5.20 的规定。5.2.22内部故障1) 结构设计上应满足正常使用条件和限制隔室内部电弧影响的要求，并能防止因本身缺陷、异常或误操作导致

31、的电弧伤及工作人员，能限制电弧的燃烧范围；2）应设有泄压通道，当产生故障电弧时，泄压通道应能自动打开。5.2.23防护等级1) 高压带电隔室防护等级达到IP67；2) 外壳的防护等级，按 DL/T 593-2006 中 5.13 的规定，应不低于IP4X；3) 隔室间的防护等级应不低于IP2X；4) 所有通风口的门应予以屏蔽或者其布置能达到为外壳规定的相同防护等级。6 试验要求6.1型式试验 总则 型式试验项目及要求按DL/T 593、DL/T 402、DL/T 403、DL/T 404等标准中的规定执行。 在进行型式试验前，固体绝缘环网柜中的断路器应按GB 1984和DL/T 403、负荷开

32、关应按GB 3804、组合电器应按GB 16926、隔离开关和接地开关应按GB 1985中规定的项目通过型式试验，组合电器中的熔断器应按GB/T 15166.2中的规定通过型式试验。 型式试验项目 型式试验只在典型的功能单元上进行试验。试验项目应满足表6-1、表6-2和表6-3中的规1) 接地回路的试验要求，按 DL/T 404-2007 中6.6的b)的规定；2) 试验后，接地导体与接地网连接的汇流排等允许有一定程度的局部变形，但必须维持接地回路能继续正常工作。关合开断与电寿命试验 按照表6-16-3相关标准的规定，并作如下补充：1) 断路器的短路关合和开断试验，按DL/T 402-2007

33、中的规定,其异相接地故障按DL/T 402-2007中的规定,容性电流开合试验按DL/T 402-2007中的的规定， 电寿命试验按DL/T 403-2000中的规定。 2) 负荷开关按GB 3804-2004中8.101的规定。 3) 负荷开关-熔断器组合电器按GB 16926-2009中的6.101的规定。 4) 装有断路器的固体绝缘环网柜，还应进行方式5试验及电寿命试验。 5) 无论装何种开关设备的固体绝缘环网柜，进行开断试验前、后，均应进行主绝缘对地、相间及断口间的工频和冲击耐压试验。 注1：本标准规定的关合开断试验，是对断路器、负荷开关、负荷开关-熔断器组合电器关合和开断各类故障电流

34、的 能力和配合性能进行试验考核。 注2：本标准任何试验方式都是基于三相电路条件下进行的。防护等级试验 按照表6-16-3相关标准的规定。 内部电弧试验 试验的技术条件、方法及判据，按 DL/T 404-2007 中 6.106 和本标准 中的规定，燃弧持续时间不小于0.5s 。6.1.10机械试验 .1一般试验条件除另有规定，试验应在试验现场周围空气温度下进行。 .2柜内主回路所装的断路器、负荷开关、隔离开关、接地开关的机械性能试验，在规定的操作电压范围内进行，应符合各自技术条件的要求。 .3机械操作试验，按以下要求进行： 1) 断路器(负荷开关)、隔离开关、接地开关应操作50 次，可插拔部件

35、应插入、抽出各25 次，以检验其操作是否良好；2) 联锁装置的机械操作试验，按DL/T 593-2006中 5.11 规定；3) 机械特性的试验，应满足GB3309 3的规定。.4固体绝缘环网柜中各组件均应按以下要求进行机械稳定性的考核： 1) 断路器、负荷开关分别按 DL/T 402、GB 3804 中的相关规定进行；2) 隔离开关按 DL/T 486 中的规定进行；3) 接地开关如果与隔离开关组合成一个整体，在进行隔离开关试验时，同时也进行接地开关的试验；如分别为两个组件，亦应按 DL/T 486 中的规定进行机械稳定性考核；4) 械联锁部件的机械稳定性考核，按 DL/T 593 中的规定

36、进行；5) 进行机械稳定性试验前后的高压电器组件、部件，均应测量它的主回路电阻，其值应符合各自技术条件的要求，并进行温升试验，其二次回路应保证性能良好。6.1.10.5绝缘外壳的机械强度应当用冲击试验来考核，其冲击力应加在外壳最薄弱的地点(如观察窗)。机械强度试验固体绝缘组件的动、静出线端或两端按各自所能承受的机械力，进行相应的抗弯或抗拉试验，试验参数应符合相关产品的技术条件及设计图样的规定。环境试验 .1低温试验 按GB/T 2423.1中的规定进行。 注：对严寒气候的低温值，GB/T 11022-2011 中的 适用。.2高温试验 按GB/T 2423.2 中的规定进行。.3温度交变试验

37、按GB/T 2423.2 中的规定，同时应符合 GB/T 2424.3 中的有关要求，严酷度为： 1) 低温 TA：25±3； 2) 高温 TB：60±2 ； 3) 试验循环数：5 次； 4) 每次暴露时间 t12 h； 5) 每次转换时间 t23 min。 .4操作振动试验 按DL/T 593-2006 中的 规定进行。.5经环境试验后，在正常大气条件下静置 2h 后进行检查，试品不得有机械损伤、锈蚀。6.2出厂试验 一般要求 1) 出厂试验不应给产品的性能和可靠性带来损害。 2) 每台产品必须经出厂试验，合格后方能出厂。 3) 出厂产品均应附有产品合格证、有关出厂试验报

38、告等相应的技术文件。如有协议要求，任一项出厂试验项目可作为对产品的验收内容。 4) 出厂试验应符合DL/T 593中的规定还应符合相应产品标准及本标准的规定。6.2.2出厂试验项目.1结构检查 产品应符合其正式图样和技术文件。 .2主回路1min工频耐压试验 主回路1min工频耐压应符合DL/T 404-2007中7.104 a)的和本标准表3中的规定。 .3辅助回路和控制回路的工频耐压试验 辅助回路和控制回路的工频耐压试验应符合GB/T 11022-2011中6.10和本标准表3的规定。 .4主回路电阻测量主回路电阻测量方法应符合DL/T 593中的规定。 应测量主回路每一相的直流压降或电阻

39、，测量条件应尽可能与相应的型式试验时的条件一致。对于与型式试验所用典型功能单元相同的产品，其出厂试验电阻值的限值为1.2Ru（Ru为型式试验时温升试验前测得的电阻值）；对于与型式试验所用典型功能单元不同的产品，应根据典型功能单元Ru值和各元件的电阻值确定其出厂试验电阻值的限值。机械操作和机械特性试验机械操作试验和机械特性试验除应符合DL/T 593中的规定外，还应符合如下要求： 1) 一般要求： a) 在其操动装置已经储能或在规定的操作电压下，能够正确地合闸或分闸；b) 规定的操作不能引起固体绝缘环网柜的任何损伤。注：对于含有熔断器的单元进行试验时，安装的熔断器应为可选用的具有最大质量和尺寸的

40、熔断器。2) 所安装的断路器、负荷开关、隔离开关、接地开关的机械性能试验按本标准第 的规定； 3) 所安装的高压电器组件及其附件，按本标准第规定进行机械操作检验，试验次数均为5次，试验结果应满足要求。 .6功能检测试验 设备如有电流速断保护、单相接地保护、双电源进线备自投、通讯功能等功能，应按设备的检验规范进行相应的功能检测。.7局部放电量测量 局部放电量测量按 DL/T 404-2007 中 7.101 的规定。有断口或无断口的固体绝缘组件（有断口的 绝缘组件在额定开距下）在施加1.2Ur下：绝缘零部件5 pC；断路器柜、负荷开关柜、组合电器柜20 pC。 X 射线检查 为防止固体绝缘组件存

41、在以下缺陷，应进行 X 射线检验：1) 固体绝缘组件存在气泡、气孔、裂纹等缺陷；2) 真空灭弧室及其导电连接或端子、固体绝缘母线相对位置在影像上不应存在目视可见的异常变形等。联锁试验 机械联锁和电气闭锁应符合“五防”规定，并满足本标准 .9 的规定。.10 核相装置接线正确性检查 在环网柜配备二次验电核相装置时，应检查其接线正确性。.11雷电冲击试验。应按GB3309-1989 的规定执行。6.3到货抽检交接试验前招标方可以根据需要按照比例进行到货抽检试验。试验项目参考出厂试验和型式试验项目进行试验。6.3交接试验设备安装后应按GB50150和DL/T 404中的要求进行现场交接试验。交接试验

42、是为了确设备在经过运输、储存、现场安装和/或调整等过程后是否存在损坏、各个单元的兼容性、装配是否正确以及开关的正确特性。现场试验项目及试验要求见表6.4。表6.4 现场交接试验项目及试验要求1) 应符合其正式图样和技术文件要求1)1)1)1)1)1)7 产品对环境的影响1) 应满足GB/T 11022-2011第12章的要求。2) 坚持以资源节约型和环境友好型的原则，同时应考虑降低投资成本和提高运行经济性。3) 应对噪声、工频电场和磁场、高频电磁波、通信干扰等方面采取必要的防治措施，并满足国家相关标准的要求。4) 推广采用高可靠性、小型化和节能型设备。5) 优先选用损耗低的产品。6) 制造厂应

43、该提供有关固体绝缘环网柜对环境影响所需要的材料。任何已知的化学危险和环境危害应在固体绝缘环网柜手册或使用说明中明确。7) 制造厂应该对有关设备的不同材料的使用寿命和拆除的程序给予必要的指导，对再循环使用的可能性给予简要说明。8 企业VI标识1) 设备外立面上应有统一的南方电网公司企业VI标识，并符合中国南方电网视觉识别系统管理手册的要求；2) 标识的内容构成：中国南方电网标志、“中国南方电网”中英文名称；3) 颜色：标识采用企业标准色 C100 M69 Y0 K38，背景采用白色；4) 材质选用厚度为3mm的拉丝不锈钢板，工艺为表面文字蚀刻、烤漆入色；5) 企业标识安装在设备外立面正面醒目位置

44、。9 技术文件要求9.1一般要求9.2 资料文件 随同投标文件一起提供的一般性资料，见表9-1：表9-1 随同投标文件需提供的资料序号需提供的资料1符合6.1节对应应标固体绝缘环网柜设备型号的型式试验报告2对应应标固体绝缘环网柜设备型号的鉴定证书3对应应标固体绝缘环网柜设备型号的安装使用说明书4按南网规定模版编制的对应应标固体绝缘环网柜设备型号的维护检修手册5固体绝缘环网柜外壳的盐雾试验报告6内部故障电弧效应试验报告（如果没有防爆装置）7厂家易损件清单9.2.2 在技术协议签订10天内，投标方向招标方提供下列图纸资料及其AutoCAD格式的电子文档光盘2份。1) 总装图：应表示设备总的装配情况

45、，包括外行尺寸、设备的总质量、运输尺寸和质量，控制柜位置，电缆入口位置，一次接线端子尺寸及其它附件；2) 基础图：应标明设备和其控制柜的尺寸、基础螺栓的位置和尺寸；3) 电气原理图：应包括设备控制柜的内部接线和远方操作用的控制、信号、照明等交流及直流回路。如有多张电气原理图，还应标明各图之间的有关线圈与触点相互对应编号，必要时，应提供所有特殊装置或程序的概要操作说明；4) 额定铭牌图：应包括制造厂家、制造年月、产品型号、出厂编号、主要额定参数等；5）回路电阻出厂测试区间图（含技术条件规定值和出厂测量值）及运维测试区间图（含技术条件规定值）； 6) 累计开断电流与开断容量关系曲线图；7）回路电阻

46、出厂测试区间图（含技术条件规定值和出厂测量值）及运维测试区间图（含技术条件规定值）。9.2.3固体绝缘环网柜供货时，开箱资料除了9.2.2条所规定的图纸资料外，还应提供下列资料，均为一式8份：1) 固体绝缘环网柜安装、运行、维护、修理说明书(中文或中英文对照，并提供电子版)，安装作业指导书，包括固体绝缘环网柜一次本体装配作业指导书、固体绝缘环网柜二次安装调试作业指导、固体绝缘环网柜电气设备调试大纲、关键质量控制点、质量管理措施和相关工艺的指导性文件；2）部件、易损件、备品备件及专用工器具清单；3）出厂试验报告、产品合格证等。9.3 设计联络1）投标方应在技术协议签订后的在专用部分要求的时间内向

47、招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供拷贝磁盘2份（图纸为AutoCAD R2000版、文字资料为Word07版）；2）投标方应按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证招标方工期要求；3）投标方提供的图纸必须经招标方代表确认。 10 监造、包装、运输、安装及质量保证10.1 监造1）投标方必须在签订合同后10天之内以书面形式提供所供设备的制造进度表。监造和检验人员有权了解生产过程、查询质量记录和参加各种试验；2）监造范围包括设备的设计、加工、制造、储运、材料采购、组装和试验等重要过程

48、，关键部件的质量控制，进行见证、检验和审核；3）运行单位的工厂监造和检验工作，不减少投标方对产品的质量责任，监造和检验人员不签署任何质量证明；4）投标方应在出厂前提前至少5个工作日书面通知招标方进行出厂试验监督。10.2 包装1）要严格按照制造厂给出的说明书对固体绝缘环网柜进行包装、运输和储存。制造厂应在交货前的适当时间提供固体绝缘环网柜的运输和储存说明书； 2）固体绝缘环网柜制造完成并通过试验后应及时包装，否则应得到切实的保护。其包装也应符合铁路、公路和海运部门的有关规定；3）4）固体绝缘环网柜及其操动机构的包装应能保证断路器各零部件在运输过程中不致遭到脏污、损坏、变形、丢失及受潮。对于其中

49、的绝缘部件及由有机绝缘材料制成的绝缘件应特别加以保护，以免损坏和受潮。对于外露的接触表面，应有预防腐蚀的措施。所有运输措施均应经过验证。凡有运输损坏，应由制造厂负责赔偿。10.3 运输10.4 安装指导10.5 质量保证11 ）在现场安装时如需要对货物进行开盖处理的，质量保证期应延长二年。在货物质量保证期内，现场开盖处理的间隔的质量保证期重新计算，并延长二年；一次、二次及土建接口要求11.1 固体绝缘环网柜一次、二次及土建接口要求11.1.1 电气一次接口1) 正面的检修维护通道的宽度不小于1500mm；2) 固体绝缘环网柜的底部框架应放置在基础槽钢上，可用地脚螺丝将其与基础槽钢相连或用电焊与

50、基础槽钢焊牢；3) 进出线柜下方可设置电缆夹层或电缆沟，电缆夹层或电缆沟的深度应满足电缆弯曲半径的要求；4）推荐固体绝缘柜单元柜尺寸：深不大于900mm、宽不大于450mm、高不大于1650mm。11.1.2 电气二次接口(1) 回路要求固体绝缘环网柜应装设负荷开关、断路器远方和就地操作切换把手。固体绝缘环网柜中对控制或辅助功能正常要求的辅助触点之外，每台环网柜应提供四对常开、四对常闭辅助触点供用户使用，并应引至端子排上。(2) 端子排及接线要求端子排按不同功能进行划分，端子排布置应考虑各插件的位置，避免接线相互交叉。端子排列应符合标准，正、负极之间应有间隔，断路器的跳闸和合闸回路、直流（+）
