VRV系统介绍及算量(工程量计算)

1、精选优质文档-倾情为你奉上 VRV系统介绍及算量（工程量计算）VRV（Variable Refrigerant Volume）系统变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统，又称空调多联机系统。VRV系统由室外机、室内机和冷媒配管三部分组成。一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。 系统特点：VRV 空调系统具有明显的的节能、舒适效果，该系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启

2、动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性。VRV 空调系统具有设计安装方便、布置灵活多变、小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。需要计算的工程量：室内机、室外机、分歧器冷媒管（铜管）、冷凝水管（镀锌钢管）管道保温（像塑保温）、管道试验（气压实验、脱脂实验、压缩空气吹扫）室内机、室外机是算个数的，按相应的型号统计数量。这里小编重点给大家讲一下冷媒管和分歧器的算量。冷媒管的算量其实和其他的管道一样，是按照管径计算相应的长度。但是它和其他管道不一样的地方是在于在图纸上的表示方法。如图2如上

3、图所示，冷媒管管径的标识是由两个管径组成的31.75/19.05，也就是说，这一根CAD线代表着两根管，分别是气侧管和液侧管，管径大的为气侧管管径，小的为液侧管管径。统计管道工程量的时候要按照单个管径去统计长度的，所以管道工程量计算的时候，需要多注意下，可能一不留神就会少算、算错。再来说一下分歧器，分歧器又称分歧管，他的作用就是类似于普通水管里面的三通，用来连接冷媒管的。和其他三通不同的是，在图纸上他是有相应的图例的表示的，例如上图中的三角形，表示的就是分歧器。分歧器的算法和三通一样，按照连接冷媒管的规格型号计算个数。小编在这里要提醒大家的是，一根线代表两根管，这里一个分歧器的图例也是代表两个

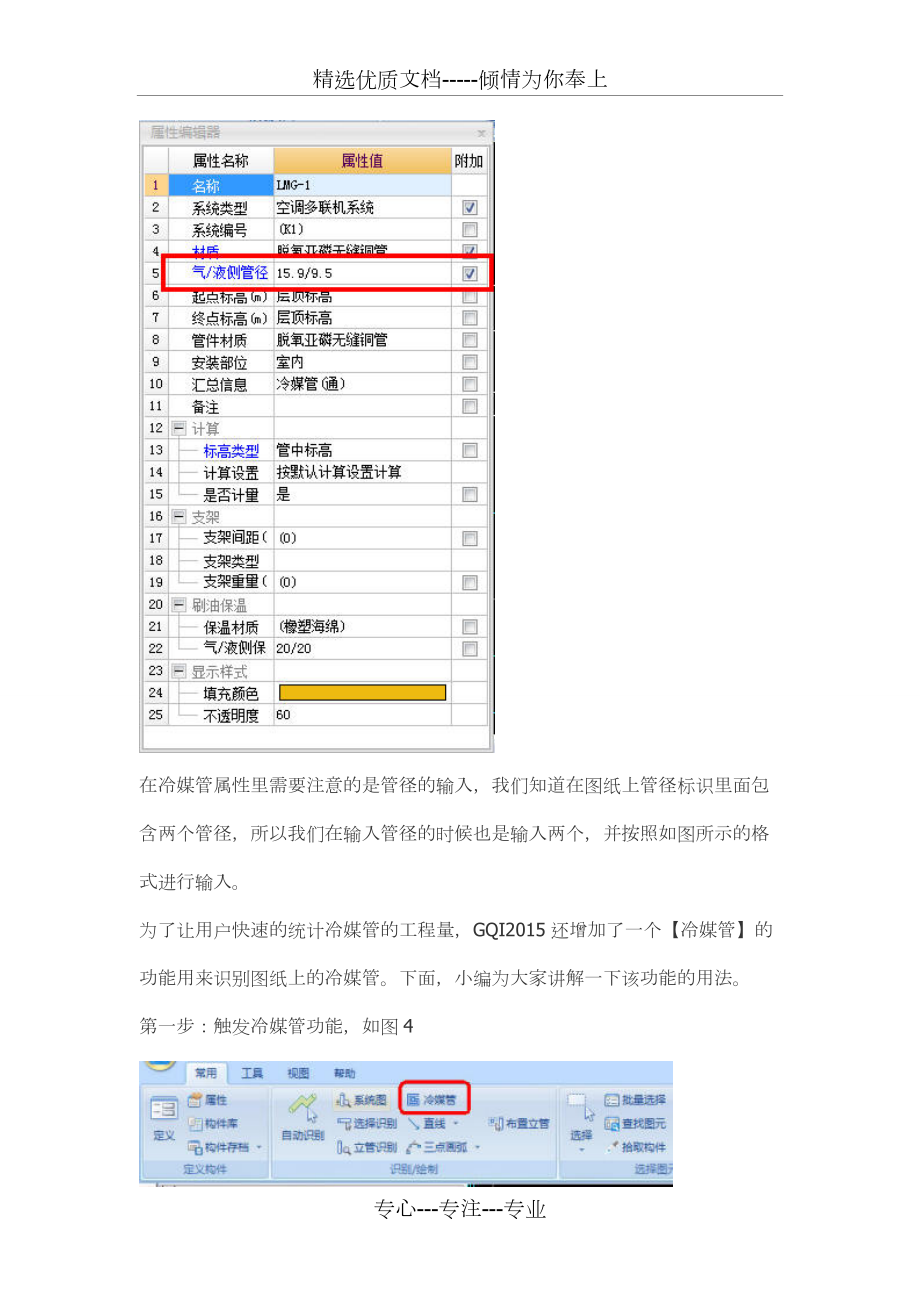

4、分歧器。简单的讲述了一下冷媒管的手工计算，接下来小编为大家详细的讲解一下GQI2015中是如何进行快速统计工程量的。GQI2015中冷媒管工程量的统计在通风专业，空调水管构件类型下。新建构件的时候我们会看到新建冷媒管的选项。新建一个冷媒管，查看该构件的属性，如图3在冷媒管属性里需要注意的是管径的输入，我们知道在图纸上管径标识里面包含两个管径，所以我们在输入管径的时候也是输入两个，并按照如图所示的格式进行输入。为了让用户快速的统计冷媒管的工程量，GQI2015还增加了一个【冷媒管】的功能用来识别图纸上的冷媒管。下面，小编为大家讲解一下该功能的用法。第一步：触发冷媒管功能，如图4第二步：在图纸上左

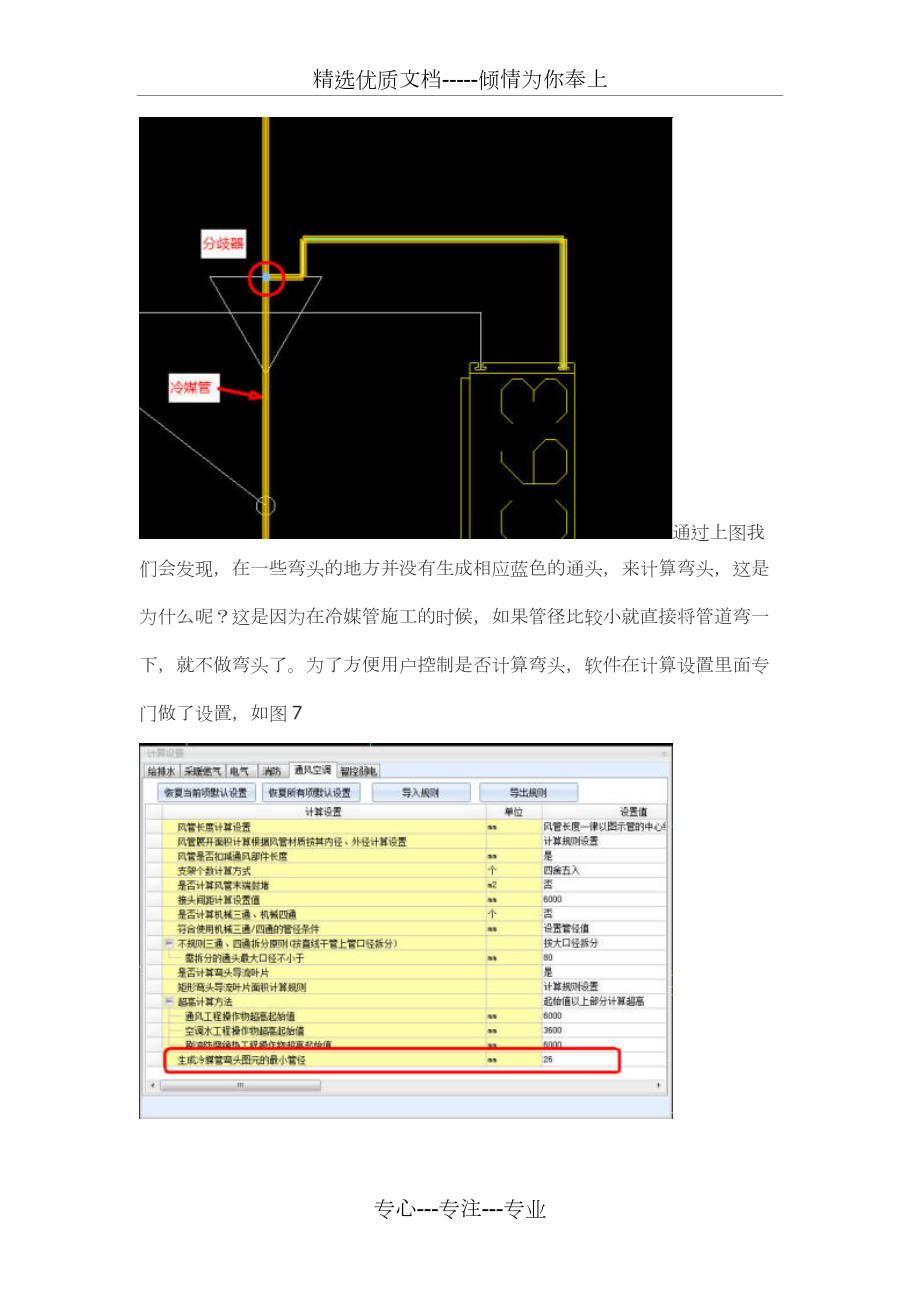

5、键选择代表冷媒管管径的标识和该标识相对的CAD线，以及代表分歧器的图例，这样，一条连续的路径就会被同时选中，然后右键确认，就会弹出管道编辑的窗体。同时也会把这条连续的路径中的管径标识一起提取到窗体中。如图5在管道编辑的窗体里面我们可以填写系统类型、材质等。点击【建立/匹配构件】按钮，可以按照提取的管径进行匹配已有的构件或是反建相应的构件，也可以通过双击构件名称单元格出现的三点按钮进行构件的选择。另外窗体中还可以进行反查，双击管径对应的反查单元格，会出现一个三点按钮，点击三点按钮，就可以返回到图纸上，并且该管径所对应的CAD会成绿色高亮显示，这个时候我们可以检查一下管径是否和cad线相对应，如果不对应可以通过左键选择修改，检查完毕后，点击右键，就会返回到管道编辑的窗体。最后点击确定，生成相应的图元。生成冷媒管图元的同时，冷媒管相接的地方会自动生成分歧器。如图6通过上图我们会发现，在一些弯头的地方并没有生成相应蓝色的通头，来计算弯头，这是为什么呢？这是因为在冷媒管施工的时候，如果管径比较小就直接将管道弯一下，就不做弯头了。为了方便用户控制是否计算弯头，软件在计算设置里面专门做了设置，如图7第三步：提量。关于冷媒管的提量和其他的管道提量的方法一样，相应的提量功能都可以使用。如图8分
