Galaxy5500系列UPS产品介绍

1、MGETM GalaxyTM 5500 系列UPS为数据中心、电信和工业生产提供高可用性和可升级的最佳电力保护介绍MGETM GalaxyTM 5500系列UPS· 5种额定功率： 40 - 60 - 80 -100 - 120 kVA· 三相输入(不带中线)，三相输出· 并联多达6台UPS机组，即6 x 120 = 720 kVA· 双变换在线技术(VFI)提供了电压再生调整和实现了与配电系统的隔离；· 静态旁路和手动旁路；· 采用集成六单元IGBT模块的PFC整流器避免了上游畸变（上游THDI < 3%)，且功率因数接近1；

2、· 集成六单元IGBT模块设计减少了连接线的数量，性能更加可靠，结构更为紧凑，易于正面维护；· 80kVA及以下额定功率均能在UPS机柜内内置密封铅酸电池；· 后备时间从5分钟到8小时不等，快速充电器保证了更安全的运行；· 从250到470V极宽的输入电压范围来应对受到骚扰的配电系统；· 高过载能力和鉴别能力；· 发电机组起动时限制输入电流；· 多语言（含中文）、图形显示、高分辨率QVGA屏幕；· Digibat电池监视系统（计算真实的后备时间和剩余使用寿命），以及逐只电池监测系统 (可选件)；· 通过网

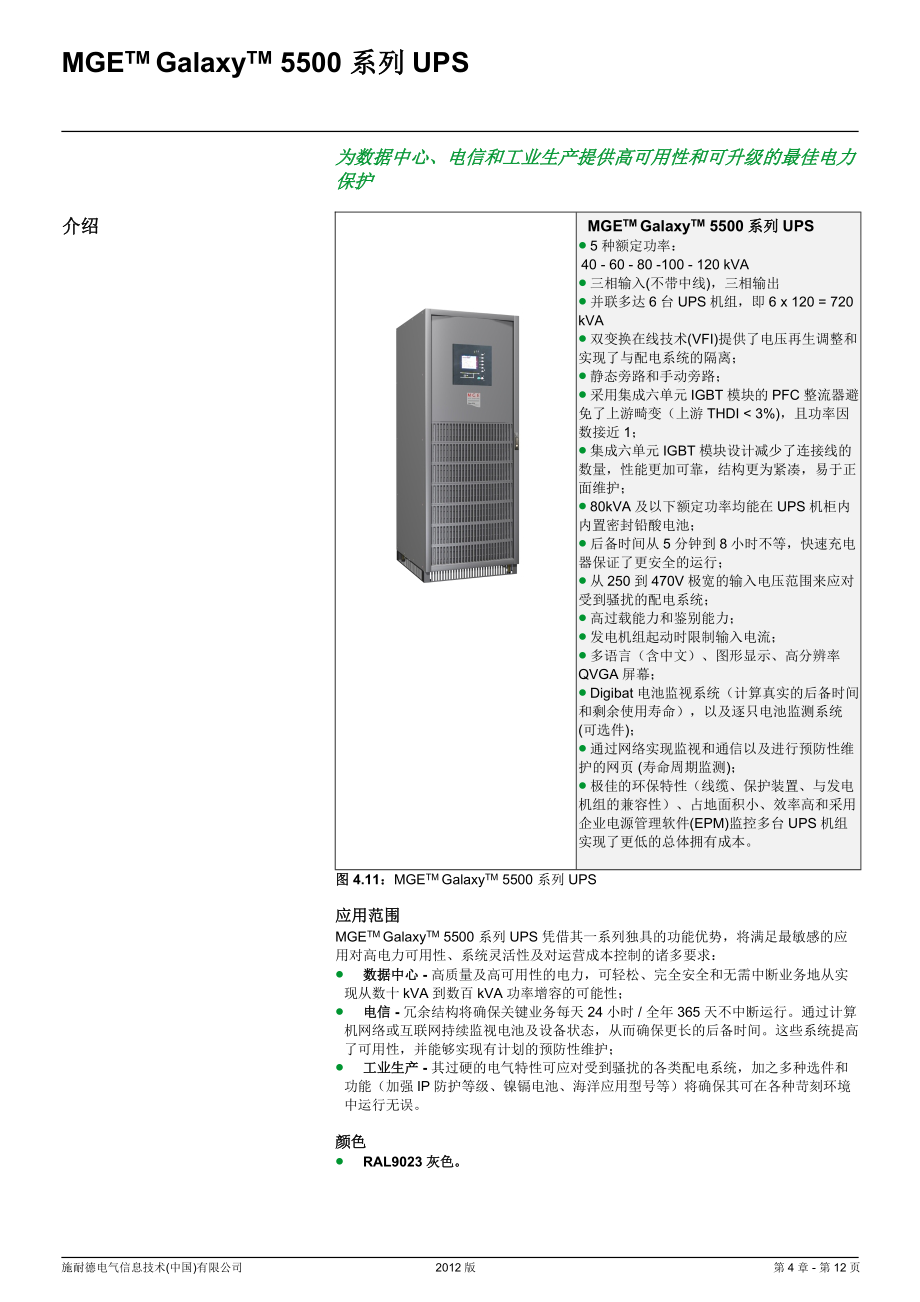

3、络实现监视和通信以及进行预防性维护的网页 (寿命周期监测)；· 极佳的环保特性（线缆、保护装置、与发电机组的兼容性）、占地面积小、效率高和采用企业电源管理软件(EPM)监控多台UPS机组实现了更低的总体拥有成本。图 4.11：MGETM GalaxyTM 5500 系列UPS应用范围MGETM GalaxyTM 5500 系列UPS凭借其一系列独具的功能优势，将满足最敏感的应用对高电力可用性、系统灵活性及对运营成本控制的诸多要求：· 数据中心 - 高质量及高可用性的电力，可轻松、完全安全和无需中断业务地从实现从数十kVA到数百kVA功率增容的可能性；· 电信 -

4、冗余结构将确保关键业务每天24小时 / 全年365天不中断运行。通过计算机网络或互联网持续监视电池及设备状态，从而确保更长的后备时间。这些系统提高了可用性，并能够实现有计划的预防性维护；· 工业生产 - 其过硬的电气特性可应对受到骚扰的各类配电系统，加之多种选件和功能（加强IP防护等级、镍镉电池、海洋应用型号等）将确保其可在各种苛刻环境中运行无误。颜色· RAL9023灰色。施耐德电气信息技术(中国)有限公司2012版第4章 - 第20页 MGETM GalaxyTM 5500 UPS (续)主要特性最高的可用性MGETM GalaxyTM 5500 系列UPS的性能足以为

5、在各类环境中为各种应用提供每天24小时 / 全年365天的高质量电源：· 双变换技术（VFI级，按照GB6270.3的定义）提供了再生的输出电压和频率；· 采用集成六单元IGBT模块的PFC整流器，避免了对上游系统的骚扰：- 上游低电流总谐波畸变率，THDI < 3%；- 输入功率因数(PF) > 0.99。· 数字电压控制技术结合整流器输入(1)和逆变器输出(1)的集成六单元IGBT模块确保：- 从250到470 V极宽的输入电压范围（取决于负载率），适用于各种类型的应用和受到骚扰的配电系统；- 高质量和高稳定性的输出电压：对于最新一代功率因数为0.

6、9超前、峰值因数很高的所谓电容性计算机负载和非线性负载保证了THDU < 2%；- 负载阶跃变化时具有很好的动态性能：负载从100到0%和从0到100%阶跃变化过程中的电压变化 <2%，恢复到 +1%范围内（有效值）的时间小于100毫秒。(1) 整流器输入采用固定频率斩波保证了在主交流电源波动情况下的稳定性，而逆变器输出采用自由频率斩波来跟随负载的快速变化。è斩波原理请见第5章第57页。图4.14： 极宽的输入电压范围(注：几乎90%的应用场合，UPS的负载率都 <75%)灵活性MGETM GalaxyTM 5500 系列UPS可在不中断运行的情况下即可满足现场增容

7、和不同应用的升级需求。· 可用功率的增加 - 通过并联可按照应用负载的需要逐步将初始额定功率扩大6倍；· 电池可根据需要选配（密封铅酸电池、开口铅酸电池、镍镉电池），后备时间从5分钟到8小时不等，具备快速再充电功能；· 能实现多种配置方案：通过并联多达6台机组能实现隔离冗余、带STS（静态转换系统）的冗余配电，等等；· 全套内置式标准选配件：满足所有的安全需求，包括防雷装置、倒送保护装置（用以避免向上游注入直流电源）及工业适配套件等；· 无降容的有功功率：无论是对于电感性负载还是电容性负载；· 无中性线导体运行：输入交流电源可以不需要

8、提供中性线导体。先进的保护、监视和调整系统· 直接安装在整流器和逆变器集成六单元IGBT模块底基上的传感器监视制冷系统：这可以尽早检测到可能具有破坏性的故障（即散热器主体）。然后，UPS不间断地切换到旁路交流输入并向用户发送告警。避免组件损坏，极大地提高了UPS的可用性。· 采用独立的数字化调整和监控装置的充电系统基于微处理器的数字系统调整：- 电池电压（采用一个测量采样电路）- 充电电流（采用一个测量采样电路）结果是输出直流电压的纹波小于 1%。另外一个独立于调整系统的电路专门监控电池电压和充电电流。因此，如果调整系统发生了故障，监控系统投入来关闭充电器以防止对电池的过充

9、电。这个系统是一些标准（如NFC 58-311）所要求的。· 按照环境温度调整电池充电电压利用温度传感器根据环境温度来调整充电电压。温度测量是由安装在UPS机柜中的本地温度传感器完成（内置电池）或由安装在电池柜中的远程温度传感器完成。该调整系统考虑到了化学反应，能够延长电池的服役寿命。允许的温度范围可以在个性化参数中设置（默认为0到40°C)，当温度超过允许的范围时将发出一个警报。· 内置电池断路器防止电池深度放电MGETM GalaxyTM 5500 配备了专用的直流断路器来保护电池。该断路器的欠压脱扣功能能够防止非正常的合闸以及在必要时脱扣断开（例如紧急关机）

10、。它还提供了电池深度放电的保护：当电池电压低于297V时，逆变器关机，该断路器在延迟一段时间以后断开。· 管理2个电池断路器：电池断路器套件及其箱体MGETM GalaxyTM 5500 能够装配和管理2个电池断路器。这个功能可以在调试软件中进行个性化设置。通过这种方式将电池分为两组，提高了电池的可用性。如果一组电池出现了故障，另一组电池仍然可用。在维护一组电池的时候，另外一组电池继续提供对负载的保护。由直流断路器及其附件组成的套件安装在一个箱体中。· 采用RC滤波器保护静态开关，防止开关过程中产生的过电压和雷击；· 在逆变器输出端装有保险管，确保在逆变器输出滤波

11、器发生严重故障时的鉴别性；· 标准配置冗余风机，在最危急的情况下保证电源的可用性。易于启动及操作MGETM GalaxyTM 5500采用IGBT整流和无输出隔离变压器的设计，与同类产品相比结构高度紧凑、安装和调试启动便捷、操作简单，因为：· 直观的人机交互界面- 基于图形文字的直观的人机界面可提高安全度且舒适性；- 黑白图形显示屏，大尺寸(QVGA，120 x 93 mm)、高分辨率(320 x 240像素)、可在各种光照条件下轻松读取；- 屏幕上提供操作的逐步帮助信息；- 动态模拟图；- 支持2500条带时间标识的事件记录。· 开放式通信通信卡和软件可用于：-

12、 通报UPS的运行状况和环境信息- 自动安全关闭服务器操作系统，保护服务器的数据- 高效监控整套UPS系统这些功能根据安装环境采用不同的协议，包括干接点、用于与楼宇管理系统（BMS)通信的JBus/Modbus协议和用于web监控的以太网协议。减少运行成本和总体拥有成本总体拥有成本（TCO）分析表明，MGETM GalaxyTM 5500能够提供极佳的投资回报。· 节省安装成本- 由于消除了上游谐波电流（THDI < 3%），可以根据精确需求确定系统组件的规格大小（保护断路器、电缆、发电机组）；-系统结构紧凑性，可在最大为80 kVA的UPS机柜内部安装电池，而且机柜可靠墙安装

13、，从而显著减少了Galaxy 5500系列UPS的占地面积。· 节省运营成本MGETM GalaxyTM 5500系列UPS采用了创新技术（集成六单元IGBT模块，无输出隔离变压器，高技术输出滤波器）实现了极高的效率，尤其是在常见的负载率下。无论何种负载，MGETM GalaxyTM 5500系列UPS的效率在负载率从25%和100%之间实际上是不变，高达94%。它还具有节能增效运行模式，当交流电源在容限范围以内时，效率可以提高到97%。这意味着可以显著地减少能耗并降低空调和通风系统的规格。图4.17：效率· 预防性维护：寿命周期监测产品维护的便捷性是MGETM Galax

14、yTM 5500系列UPS的一项主要设计宗旨：- 计算机工具，有助于快速诊断和维修；- 所有模块均可方便地接近，实现快速和安全的维修；-由各类传感器组成的寿命监视系统可实现对各类组件（如电池、风机及电容器）的预防性维护。系统将在组件使用寿命濒临尾声时向诊断工具发送信号，通知用户将其及时更换，从而提高了受保护设备的服务连续性。紧凑设计和全部正面维护安装MGETM GalaxyTM 5500系列UPS融合了电力及电力电子器件的最新技术及机械优势。通过大量减少元器件数量实现了：· 独特的紧凑型解决方案，但又确保了易于够到所有的器件以便于维护；· 在一个机柜中整合了众多功能（消除谐

15、波、防雷、倒送保护、冗余通风）；· 最大达80kVA（5分钟后备时间）的UPS可内置电池。两种机柜· 配有内置电池的UPS机柜，尺寸为：高1900 x 宽1110 x 深850 mm，最高可达80kVA / 5分钟，60 kVA / 10分钟， 40 kVA / 15 分钟。该创新设计将便于搬运及接线，同时满足从前部进行快速维护的要求。电池可以热更换（逆变器运行中）。· 不配电池的UPS机柜（电池在单独的电池柜中），尺寸为：高1900 x 宽710 x 深850 mm，从40到120kVA整个系列具有相同的尺寸。电池柜 - 2种宽度：710和1010mm·

16、; 40 - 60 kVA：高1900 x 宽710 x 深850 mm。· 80 - 100 - 120 kVA：高1900 x 宽1010 x 深850 mm。· 安装在闲人免入的机房中（获得资质的人员可以进入）；· 可靠墙安装，顶部间隙最小为250mm。并联连接MGETM GalaxyTM 5500 支持相同额定功率的UPS机组并联连接两台UPS直接并联组成的主动冗余在这种情况下，两台直接并联旨在提高电源的可用性。两台一样的UPS，每台均配有内置的静态旁路和手动维修旁路，直接并联后同时给负载供电（因此称为主动冗余）。如果其中一台UPS停机，另一台UPS也可以

17、独自给所有负载供电。这种类型的冗余被称为1/2冗余。第二台UPS可以在无需中断负载的情况下并联接入。主交流输入及旁路交流输入可以是分离的，也可以是共用的。3到6台UPS机组的并联连接MGETM GalaxyTM 5500系列UPS还允许直接并联3到6台。· 多达4台UPS直接并联的主动冗余（即最多可冗余2台）。每台UPS包括一个静态旁路，公共的外部维修旁路按照最大功率来确定其容量大小。这些UPS均分负载。如果其中一台UPS停机，其他的UPS继续向负载供电。· 多达6台UPS直接并联的无冗余配置这种配置要求有一个共用的外部维修旁路。这些UPS机组均分负载。如果一台UPS停机，

18、其他机组不能为负载提供足够的功率，此时整个UPS系统将停机。可直接并联的UPS的最多台数，取决于外部维修旁路的型号每台UPS机组的额定功率(kVA) 40 60 80 100 120150 kVA 机柜321 1 1 360 kVA 机柜664 3 3600 kVA 机柜666 6 4电气特性额定功率 Pn (KVA，PF= 0.9)(额定输出视在功率)406080100120有功功率 (kW)36547290108输入 (额定值和容限范围)相数3相 + N 或 3相 (无中性线运行)电压主交流输入满载Un = 400 V(1) ± 15 %，即340 到 470 V ；70 %额定

19、负载为250 V 到470 V 旁路交流输入400 V(1) ± 10 % 或 ± 15 % (可选) 频率市电 50 或60 Hz ±10 % ，即45到 65 Hz功率因数50% 额定负载0.9990.99275 到100%额定负载0.9990.998THDI (2)满载时< 3%，25到75%额定负载时 < 5% 最大上游短路容量20 kA (输入由125A熔丝保护)30 kA (输入由125A熔丝保护)电流参阅下面的“输入和输出电流”表输出 (额定值和容限范围)相数3 相+ N 或 3相 (无中线运行)电压(额定输出有效值)三相50Hz：380

20、 / 400 / 415 V ± 1% 三相60Hz：380 / 400 ± 1% 通过人机界面可微调范围：Un ± 3%频率与交流电源同步50 或 60 Hz± 0.5 Hz (可调)非同步运行± 0.25 Hz (以 0.25 Hz 的步长从 0.25 到 2 Hz可调)功率因数0.8 （感性和电阻性负载）- 0.9 （容性负载）THDU (3)线性负载£ 1% ph/ph, £ 1.5% ph/N (线性负载cos j = 0.8 和0.9)非线性负载 £ 2% ph/ph, £ 3.5% ph/N

21、 (按照标准 ENV 50091-3定义的非线性负载)逆变器短路能力2.7 倍的峰值电流，150 ms (4)逆变器过载能力125% （10分钟） - 150% （1分钟） - 220% （1秒）过载能力静态开关I峰值电流 / In 为 20 ms (4) 单机UPS机组2215292319并联配置5839383025容许的峰值因数高达 3 : 1动态性能：当负载阶跃变化时的瞬态电压± 2% （0 到 100% 或 100 到 0% 的负载阶跃变化）恢复时间 (回复到± 1%) < 100 ms最大频率变化率1 Hz/s或 2 Hz/s (可调)效率在线模式100%高

22、达 94%50%高达 92%ECO 模式100%高达 97%主输入和旁路之间无间断切换的条件旁路电源电压容限 Un ± 10%，在从旁路交流电源切换到主交流输入之前Un - 20% 到 + 15%，在从旁路交流电源切换到主交流输入之后 (负载由逆变器供电)旁路电源频率容限 ± 8% （50或 60 Hz） ± 0.5% ± 1%, ± 2%, ± 4%, ± 8% 可调相位差容限3 度有间断切换 (旁路电源超出容限)如果任何参数超出容限，用户可通过操作面板设置切换间断时间，从13ms到1s。电池类型免维护密封铅酸电池（可选：

23、开口铅酸电池或镍镉电池）服役年限高达 10 年或10年以上后备时间5 - 10 - 15 (标准) 或1 - 2 - 4 - 8 小时 (可选)内置电池 (最大可用后备时间)5 分钟（ 80 kVA）, 10 分钟（60 kVA）, 15 分钟（40 kVA）不同后备时间电池的再充电时间 (小时) (半载完全放电再充电到90)5 分钟109109910 分钟101211111115 分钟1212121313(1) 应用户的要求可提供其他电压(2) THDI (总谐波畸变率 I 代表电流)(3) THDU (总谐波畸变率 U代表电压)(4) In = 输出电流有效值(对PF = 0.8) ，即通

24、信额定功率 Pn (KVA ，PF= 0.9)(额定输出视在功率)406080100120有功功率 (kW)36547290108人机界面 (HMI)标准黑白图形显示屏- QVGA (120 x 93 mm)- 高分辨率 (320 x 240 像素)运行状态LED指示灯(负载保护、小故障和大故障)逆变器On(开机)/Off(关机)按钮Help(帮助)键；功能键；菜单键模拟面板，带状态LED指示灯通信标准1个带继电器接点的接口板，2路输入和6路输出，250V 2A选件第二块带继电器接点的接口板，2路输入和6路输出通信卡：- SNMP/Web 网络管理卡- JBus/ModBus RS232 或

25、RS485- SNMP / 以太网卡- 2接口干接点和/或远程关闭系统接口板软件标准Solution-Pac软件包选件企业电源管理 (EPM)物理特性 尺寸和重量额定功率 Pn (KVA ，PF= 0.9)(额定输出视在功率)406080100120有效功率 (kW)36547290108配内置电池的UPS机柜宽度 ：1110 mm高 x 宽 x 深 (mm)1900 x 1110 x 850重量 (kg)(取决于后备时间)不带电池4535 分钟738888105010 分钟88897515 分钟975未配电池的UPS柜宽度：710 mm高 x 宽 x 深 (mm)1900 x 710 x 8

26、50重量 (kg)400520电池和辅助机柜宽度：710 mm高 x 宽 x 深 (mm)1900 x 710 x 850重量 (kg)135宽度：1000 mm高 x 宽 x 深 (mm)1900 x 1010 x 850重量 (kg)150特定后备时间的电池柜组合配有电池的电池柜的宽度和重量(取决于后备时间)> 5 分钟宽度(mm)710710kg885985> 10分钟宽度(mm)71010101010kg88511421307> 15分钟宽度(mm)710101010102x710kg885114213071764> 30分钟宽度(mm)71010102x710

27、710+10102x1010kg8821307176424392742并联连接的手动旁路机箱或机柜150 kVA 机壳, 高 x 宽x 深 (mm) / kg1000 x 800 x 303 / 71 最多并联UPS台数32111360 kVA 机柜, 高 x 宽x 深(mm) / kg1900 x 715 x 825 / 190最多并联UPS台数66433600 kVA 机柜, 高 x 宽x 深(mm) / kg1900 x 1015 x 825 / 280最多并联UPS台数66665物理特性 - 环境和标准额定功率 Pn (KVA ，PF= 0.9)(额定输出视在功率)406080100120有功功率 (kW)36547290108环境机柜
