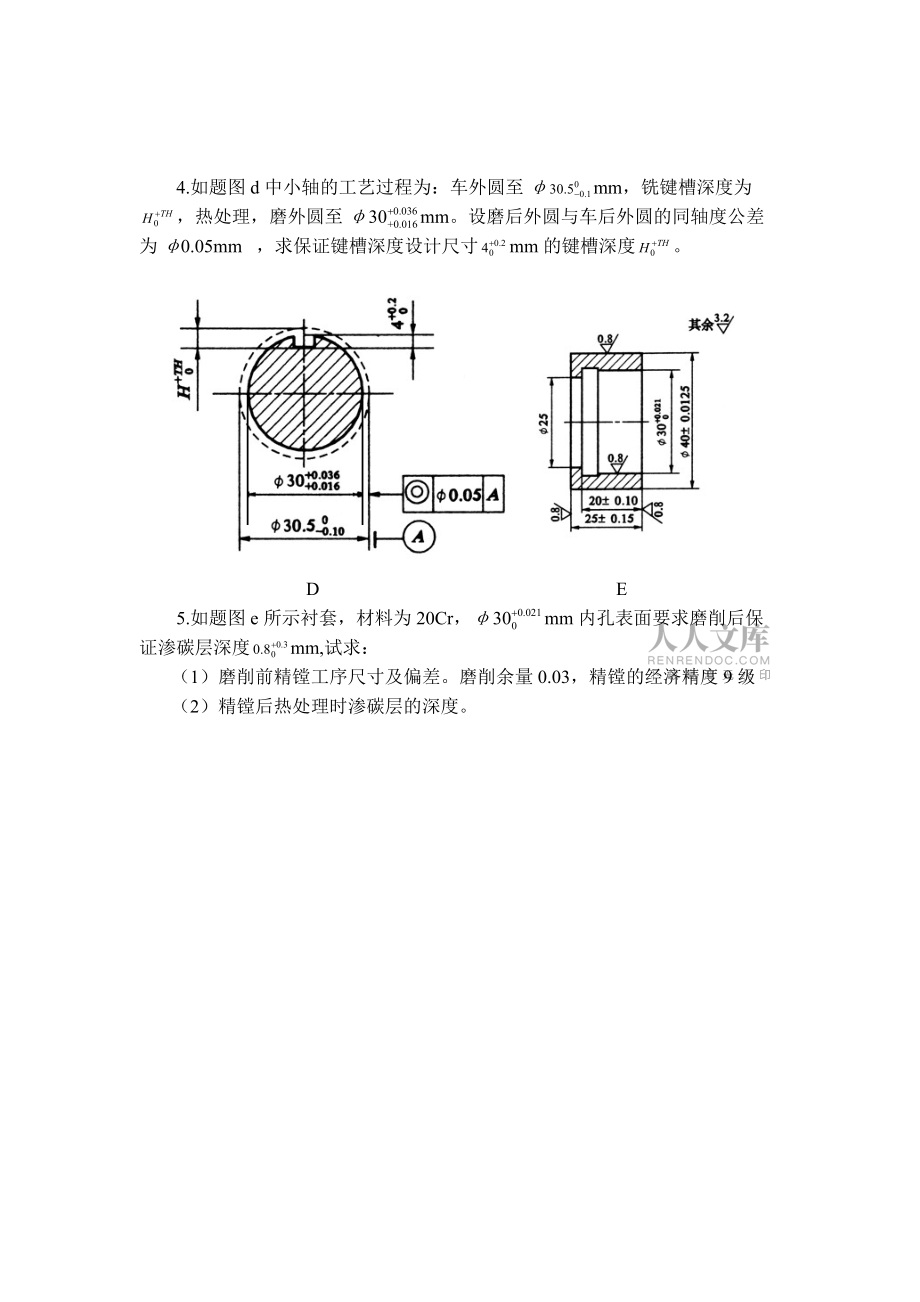

1、1. 如题图a所示零件加工时，图样要求保证尺寸6±0.1mm，但该尺寸不便于测量，只好通过度量L来间接保证。试求工序尺寸L及其上下偏差。 A b2. 如题图b所示零件若以A面定位，用调整法铣平面C、D及槽E。已知：L1=60±0.2mm，L2=20±0.4mm，L3=40±0.8mm，试确定铣三个面时的工序尺寸尺寸及其偏差。3.如题图c所示零件已加工完成外圆、内孔及端面，现需铣床上铣出右端缺口，求调整刀具时的测量尺寸H、A及其偏差。 c4.如题图d中小轴的工艺过程为：车外圆至mm，铣键槽深度为，热处理，磨外圆至mm。设磨后外圆与车后外圆的同轴度公差为0.

2、05mm，求保证键槽深度设计尺寸mm的键槽深度。 D E5.如题图e所示衬套，材料为20Cr，mm内孔表面要求磨削后保证渗碳层深度mm,试求：（1）磨削前精镗工序尺寸及偏差。磨削余量0.03，精镗的经济精度9级（2）精镗后热处理时渗碳层的深度。1.如下图所示轴套零件的轴向尺寸，其外圆、内孔及端面均已加工。试求：当以A面定位钻直径为10mm孔时的工序尺寸A1及其偏差2.设某一零件图上规定的外园直径为mm，渗碳深度为0.508mm，现为了使此零件可与另一零件同炉进行渗碳，限定其工艺渗碳深度为0.81mm。试计算渗碳前车削工序的工序尺寸。3.某零件工艺过程如下：（1）精车外圆至；（2）划键槽线；（3）铣键槽至；(4)渗碳深度 ；（5）磨外圆至，要求渗碳深度0.91.1mm（单边）。试求：（1
