1、精选优质文档-倾情为你奉上 班级:姓名:学号:成绩:14-1：电路如图所示，试分析当U1=3V时，哪些二极管导通？当U1=0V时，哪些二极管导通？（写出分析过程，并设二极管正向压降为0.7V）。AD1D3U15V-Ui（V）10D5UiU03+t0-2(1)(2)(3)(4)（1）电工学A（2）习题册半导体器件D2D45V-14-2：图（1）是输入电压Ui的波形。试由图（2）画出对应于Ui的输出电压Uo、电阻R上电压UR和二极管D上电压UD的波形，并用基尔霍夫电压定律检验各电压之间的关系。二极管的正向压降可忽略不计。14-3：在下列各电路图中，E=3V，Ui=10sint V，二极管的正向压降

2、可忽略不计，试分别画出输出电压UO的波形。+图1图2R 专心-专注-专业 14-4：在下图中，试求下列几种情况下输出端的电位VF及各元件中通过的电流：（1）VA=+5V，VB=0V；（2）VA=+6.5V，VB=+5V ；（3）VA=VB=+3V。设二极管的正向电阻为零，反向电阻为无穷大,正向压降忽略不计。DA1kVAVFVBR9k1kDB（2）14-5：放大电路如图所示，通过计算分别说明电路中的晶体管工作在放大区、饱和区还是截止区？+12V+6V+6V500k4k51k2k100k15k=50=40=40 14-6：测得工作在放大电路中的几个晶体管的三个电极对地电位为U1、U2、U3，对应数

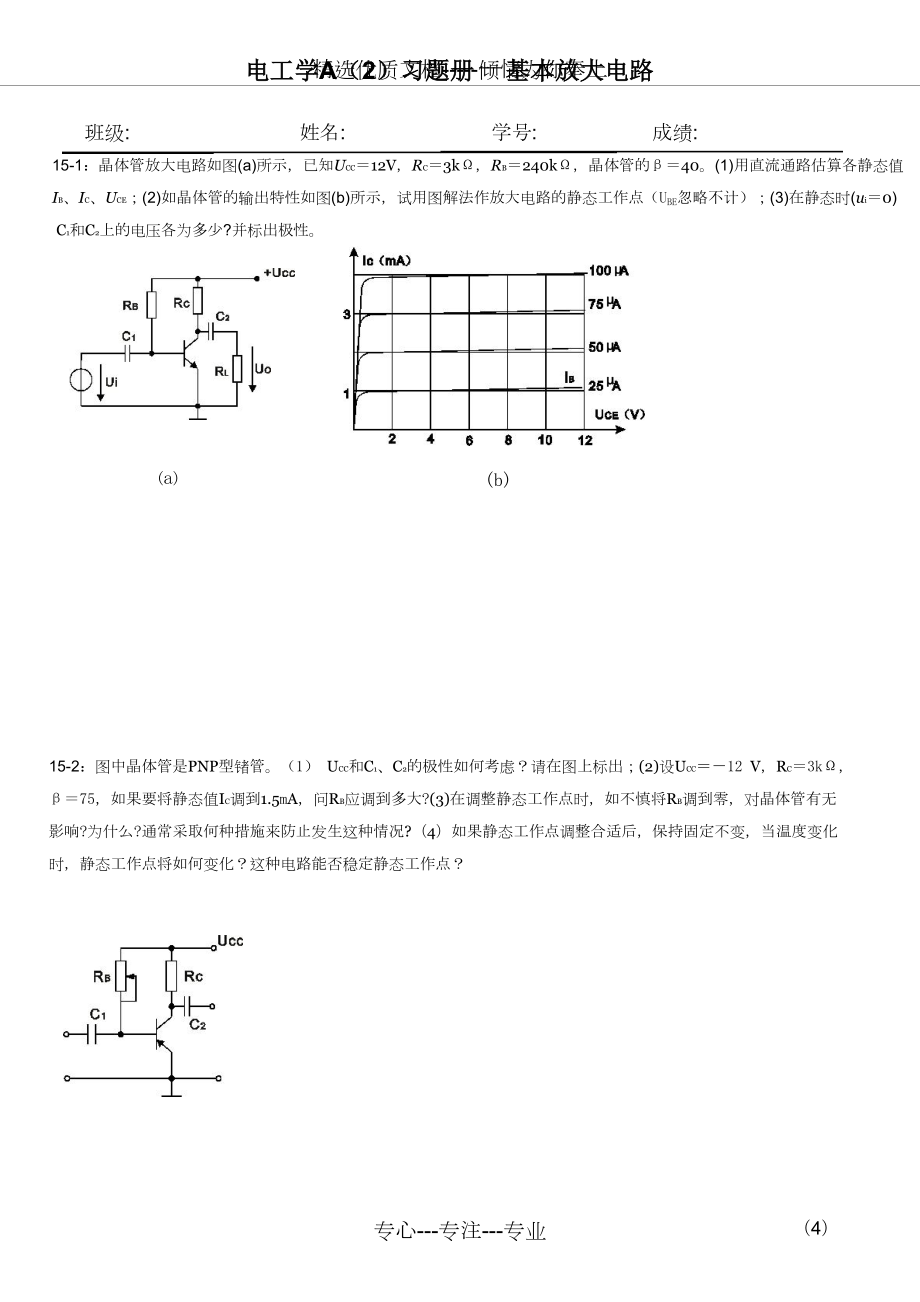

3、值分别为：（2）U1 = -2V，U2 = -2.3V，U3 = -6V画图说明它们是PNP型还是NPN型？是硅管还是锗管？同时确定三个电极e、b、c在图上标出。14-7：什么叫三极管的极限参数？集电极电流IC超过ICM，管子是否被烧坏？UCE超过U(BR)CEO又会怎样？为什么不允许同时达到？（3）（1） U1 3.5V,U2 2.8V,U3 12V（3）U1 6V,U2 11.3V,U3 12V（4）U1 6V,U2 11.8V,U3 12V 班级:姓名:学号:成绩:15-1：晶体管放大电路如图(a)所示，已知UCC12V，RC3k，RB240k，晶体管的40。(1)用直流通路估算各静态值

4、IB、IC、UCE；(2)如晶体管的输出特性如图(b)所示，试用图解法作放大电路的静态工作点（UBE忽略不计）；(3)在静态时(ui0) C1和C2上的电压各为多少?并标出极性。(a)15-2：图中晶体管是PNP型锗管。（1） UCC和C1、C2的极性如何考虑？请在图上标出；(2)设UCC12 V，RC3k，75，如果要将静态值IC调到1.5mA，问RB应调到多大?(3)在调整静态工作点时，如不慎将RB调到零，对晶体管有无影响?为什么?通常采取何种措施来防止发生这种情况?（4）如果静态工作点调整合适后，保持固定不变，当温度变化时，静态工作点将如何变化？这种电路能否稳定静态工作点？电工学A（2）

5、习题册基本放大电路(b)（4） 15-3：试判断图中各个电路能不能放大交流信号?为什么?(1)(2)(3)(4)15-4：图示的放大电路中，已知UCC=12V，RC = 2k， RE = 2k，RB1=100k， RB2 =50k，Ui=3mA, 晶体管的70。电路有两个输出端，按这两种输出方式，分别求(1)画出微变等效电路；(2) Uo1,Uo2 。RcRB1Uo1RB2UiREUo2（5） 15-5：利用微变等效电路计算图示放大电路的电压放大倍数Au。UCC=12V，RB=300k，RC=3k，40。(1)输出端开路；(2) RL=6k。 设rbe=0.8k。 15-6：在图示的分压式偏置

6、放大电路中，已知UCC=24V，RC =3.3k，RE = 1.5k，RB1 =33k，RB2=10k，RL=5.1k，晶体管的60，并设RS 0。(1)试求静态值 IB，IC和UCE；(2)画出微变等效电路；(3)计算晶体管的输入电阻ri；(4)计算电压放大倍数Au；(5)计算放大电路输出端开路时的电压放大倍数，并说明负载电阻RL对电压放大倍数的影响；(6)估算放大电路的输入电阻和输出电阻。RcRB1RLRsCERB2REUoUiEi（6） 班级:姓名:学号:成绩:15-7：集电极基极偏置放大电路如图所示。(1)试说明其稳定静态工作点的物理过程；(2)设UCC=24V，RC=10k，RB=3

7、30k，=50，试求其静态值。UCCRcRBC1C2（7）EiRsRb1Rb2UiReUo15-9：射极输出器如图所示，已知RS=50，Rb1 =100k，Rb2 =30k，Re=2k，晶体管的=60，rbe=1k ，试求Au、ri、rO ，并画出交流微变等效图。15-8：在题15-6中，如将图中的发射极交流旁路电容CE除去，(1)试问静态值有无变化?(2)画出微变等效电路；(3)计算电压放大倍数Au，并说明发射极电阻RE对电压放大倍数的影响；(4)计算放大电路的输入电阻和输出电阻。 （8） 班级:姓名:学号 :成绩 :16-1：在运放电路中分别计算开关S断开和闭合时的电压放大倍数Auf。10

8、R 1R1R1UiSUo16-2：求运放的输出电压UO。R1R216-3：证明图中运放的电压放大倍数 (R F>>R4)电工学A（2）习题册集成运算放大器 16-4：在图示电路中，接入输入电压Ui1 = 2V , Ui2 = 1.5V后，求输出电压Uo1，Uo2，Uo3以及时间t2秒时，输出电压U o3的值。16-5：在图中，已知Ui=5mV,求UO1, UO2及UO。Uo1+Ui10M10K10K20K- Uo2R（9）Uo（10） 16-6：在图中，已知RF =2R1，R2 = R3，推导uo与ui的关系以及平衡电阻R3。RFR1R2+UiR3U0-16-7：在下图电路中，接入

9、输入电压Ui1 = 1.1V, Ui2 =1V后，求输出电压Uo1，Uo2，Uo3及输出电压Uo3由0V变为-4V所需的时间。16-8：在图中A1 A2 A3为理想运放，试计算Uo1、Uo2、Uo3的值。U0（11） 班级:姓名:学号 :成绩 :16-9：在下图电路中，集成运放的最大输出电压UOPP=±12V，稳压管的双向稳值UZ=±5V,稳压管正向导通压降为0V，UR=-2V。试画出电路的传输特性及输出电压波形uo。16-10：（1）设Rf=20k，设计电路使 u0 = 2(ui1-ui2)。（2）已知C =0.1F，设计电路使uo= 200uidt（要求画出电路）（选做

10、）uiuo0电压传输特性班级:姓名:学号 :成绩:18-1：在下图中，已知RL=80，直流伏特计V的读数为100V，二极管的正向压降忽略不计，试求：（1）直流安培计A的读数；（2）整流电流的最大值；（3）交流伏特计V1的读数；（4）变压器副边电流的有效值（选做）。AV1VRL18-2：整流电路如图所示，二极管为理想元件，已知整流电压有效值U2=500V，负载电阻RL=100，u2的波形如图所示。(1)分析在交流电压的正、负半周那，电流流过的路径；(2)试定性画出Uo的波形；(3)求整流电压平均值Uo为多少？D12U2+ uot0u1u2-D218-3：整流滤波电路如图所示，二极管为理想元件，已

11、知负载电阻RL=400，负载两端直流电压UO=60 V，交流电源频率为50Hz。要求：(1)在下表中选出合适型号的二极管;(2)计算出滤波电容器的电容。i+Ouu-+12+CRL uO-最高反向峰值电压/V（12）+u2- +u2-2CP112CP122CP13最大整流电流平均值/mA10010010050100150型号电工学A（2）习题册直流稳压电源 18-4：有一单相桥式整流电容滤波电路，已知其变压器副边电压U2=20V，现在分别测得负载上直流输出电压为28V，24V，20V，18V，9V，试判断说明每种电压所示的工作状态是正常还是故障？说明何种故障？18-5：（选做）有一整流电路如图所

12、示，（1）试求负载电阻RL1和RL2上整流电压的平均值UO1和UO2，并标出极性；（2）试求二极管D1、D2 、D3中的平均电流ID1 、ID2、ID3以及各管所承受的最高反向电压。D1U01RL290V10KD2D310V10VU02RL110018-6：某稳压电源如下图所示，稳压管型号为2CW20(15V)，试问：（1）输出电压UO的极性和大小如何？（2）电容C1和C2的极性如何？它们的耐压应选多高？（3）负载电阻RL的值约为多少？（设IZ=5mA）（4）如将稳压管DZ接反，后果如何？2CP13R12.4K20ufC236V220VRLC120ufDZ（13） 班级:姓名:学号 :成绩 :

13、20-1：如果“与“门的两个输入端中， A为信号输入端，B为控制端。设输入A的信号如图所示。当控制端B=1和B=0两种状态时，试画出输出波形。如果是“与非”门、“或”门、“或非”门则又如何？分别画出输出波形。最后总结四种电路的控制作用。AA&BFB20-2：试画出图中与非门输出F的波形。AA&BCBCF20-3：根据下列各逻辑式，画出逻辑图。（1）F=（A+B）C（2）F=AB+BC（3）F=（A+B）（A+C）（4）F=A+BC（5）F=A（B+C）BC（14）电工学A（2）习题册门电路和组合逻辑电路 20-4：用“与非”门实现以下逻辑关系，画出逻辑图：20-5：用“与非”门

14、组成下列逻辑门：（1）“与”门 （2）“或“门 （3）“非“门 （4）“与或“门 （5）“或非“门 20-6：写出图示两图的逻辑式。（15）（1） （2） （3） （4） （16） 20-7：图示电路是两处控制照明灯的电路，单刀双投开关A装在一处，B装在另一处，两处都可以开闭电灯。设F=1表示灯亮，F=0表示灯灭；A=1表示开关向上扳，A=0表示开关向下扳，B也如此。试写出灯亮的逻辑式。F220VAB20-8：某产品有A、B、C、D四项指标。规定A是必须满足的要求，其它三项中只有满足任意两项要求，产品就算合格。试用与非门构成产品合格的逻辑 电路。20-9：有三台炼钢炉，它们的工作信号为A、B、

15、C。必须有两台，也只允许有两台炉炼钢，且B与C不能同时炼钢，否则发出中断信号。试用与非门组成逻辑电路，反映上述要求。（17） 班级:姓名:学号 :成绩 :20-10：图示电路是一密码锁控制电路。开锁条件是：拨对密码；钥匙插入锁眼将开关S闭合。当两个条件同时满足时，开锁信号为“1”，将锁打开。否则，报警信号为“1”，接通警铃。试分析密码ABCD是多少？S+5VA开锁信号11&&BC1&报警信号D20-11：所谓数据分配器，就是一路输入数据而能多路输出。图示电路是一个四路数据分配器。D是数据输入端，A和B是分配输入端。表20-1是它的功能表。试说明其工作情况。D&&

16、amp;F1F2F311AB&&F4表20-1BA分配00DF0F1F2F301110DDD1 班级:姓名:学号:成绩:21-1：当与非门构成的基本R-S触发器的RD和SD端加上图示的波形时，试画出Q端的输出波形。设初始状态为“0”和“1”两 种情况。QO21-2：当高电平触发的可控R-S触发器的C、S和R端加上如下图所示的波形时，试画出Q端的输出波形。设初始状态为“0”和“1”两种情况。COttSOROtQOt（18）tttt电工学A（2）习题册触发器和时序逻辑电路 21-3：当主从型J-K触发器（下降沿触发）的C、J、K端分别加上图所示的波形时，试画出Q端的输出波形。设初始

17、状态为“0”。COJttOKOt21-4：已知时钟脉冲的波形如图所示，Q1、Q 2、Q3和Q4分别对应图（1）、（2）、（3）、（4）的Q端 。分别画 出图中各触发器输出端Q的波形。设它们的初始状态为“0”。COt(1)(2)Q1Q2Q3Q4(3)(4)（19）（20） 21-5：逻辑电路图及A，B及脉冲C的波形如图所示，试写出J的逻辑式及输出Q的状态表。并画出Q 的波形（设Q的初始状态为“0”）。CAB&AJQBCCKQQ21-6：根据以下逻辑图及相应的C、RD和D的波形，试画出Q1和Q2端的波形，设初始状态Q1 = Q2 = 0。Q1Q221-7：逻辑电路如图所示，输入为X，Y，试

18、分析它的功能逻辑功能。&1X&QDCQQY&CQ0Q0（21） 21-8：已知逻辑电路图及其C脉冲波形。试列出逻辑图的状态表，说明其逻辑功能，并画出Q2、Q1、Q0的波形。（设Q2、Q1、Q0的初始状态均为“0”）。Q1Q0Q2Q2D2CQ1Q0D 1D0CQ2Q1CQ0CC21-9：已知逻辑电路图及其C脉冲波形。试列出逻辑图的状态表，并判断是几进制，加法还是减法？同步还是异步？试画出Q2、Q1、Q0的波形？（设Q2、Q1、Q0的初始状态均为“0”）。Q0Q1Q2Q1JJJQ2CCCKCKKQ1Q2RDRDRDRDC（22） 班级:姓名:学号:成绩:21-10：T4290中规模异步二进制计数器的逻辑图如图1所示。试分别列出在图2和图3接法时，在时钟脉冲C作用下的状态表（设各触发器的初始状态均为“0”）。（选做）Q3Q2Q1Q0Q3J3J2Q1Q1J 1Q0Q0J0CC1CCK2CK1K3RDK0RDQ3RDRDC2Q3Q2Q1Q0&Q3Q2Q1Q0R01R021Q3Q2Q1Q0Q3Q2Q1Q0C1C0C1C0T4290T4290R01R02CR01R02C2321-11：试列出如下所示逻辑电路图的状态表？画出波形图，并指出是
