机械制图与CAD试题库

1、一、填空题1、每一个尺寸都由尺寸界线、尺寸线和（）三要素组成。尺寸数字2、尺寸界线用（）绘制。细实线3、尺寸线用（）绘制。细实线4、尺寸线的终端形式有（）和斜线终端。箭头终端5、尺寸数字有（）和（）。尺寸数字有（）和（）。6、对称中心线用（）来画。细点划线7、轴线、对称中心线、双折线和作为中断线用的（）。双点画线8、线性尺寸的数字一般应注写在（）的上方，也允许注写在尺寸线的中断处。尺寸线9、在标注（）时，应在尺寸数字前加注符号“”直径10、注（）的直径或半径时，应在符号“”或"R'前再加注符号“S”。球面11、标注线性尺寸时，尺寸线必须与所标注的线段（）。平行12、尺寸界线一

2、般与尺寸线（）。垂直13 、平面图形的尺寸按其作用分为两类：（）和（）定形尺寸定位尺寸14 、投射线通过物体，向选定的投影面投射，并在该投影面上得到图形的方法叫做（）投影法。15、投影法可分为（）投影法和（）投影法两大类。中心平行16、投射线相互平行的投影法称为（）。平行投影法17、平行投影法又分为（）和（）斜投影法、正投影法。18、三视图之间的位置关系为：以主视图为准，俯视图在主视图的（），左视图在主视图的（）。正下方正右方19、投射线与投影面相倾斜的平行投影法，称为（）斜投影法20、投射线与投影面相垂直的平行投影法，称为（）正投影法21、 三个相互垂直相交的投影平面组成三投影面体系。其中，

3、正投影面，用（）表示；水平投影面，用（）表示；侧投影面，用（）表示。VHW22、 将物体置于三投影面体系中，按正投影法分另向V、HW三个投影面进行投影，即可得到物体的相应投影，该投影也称为（）视图。23、 主、俯两个视图之间的投影关系为：主、俯视图（）长对正24、 主、左两个视图之间的投影关系为：主、左视图（）高平齐25、 俯、左两个视图之间的投影关系为：俯、左视图（）宽相等26、 在三投影面体系中，平行于一个投影面，且倾斜于另外两个投影面的直线称为（）。投影面的平行线27、在三投影面体系中，平行于H面，且倾斜于MW的直线称为（）。水平线28、在三投影面体系中，平行于V面，且倾斜于HW的直线称

4、为（）。在三投影面体系中，平行于V面，且倾斜于H、W的直线称为（）29、在三投影面体系中，平行于W面，且倾斜于H、V的直线称为（）。侧平线30、在三投影面体系中，垂直于一个投影面（必然平行于另外两投影面）的直线，称为（）投影面的垂直线。31、在三投影面体系中，垂直于H面（必然平行于VW面）的直线称为（）铅垂线；32、 在三投影面体系中，与三个投影面均倾斜的直线，称为（）。一般位置直线33、 在三投影面体系中，平行于一个投影面（则必然垂直于另外两个投影面）的平面，称为（）。投影面平行面。34、在三投影面体系中，平行于H面（则必然垂直于V、W面）的平面，称为（）水平面；35、在三投影面体系中，平行

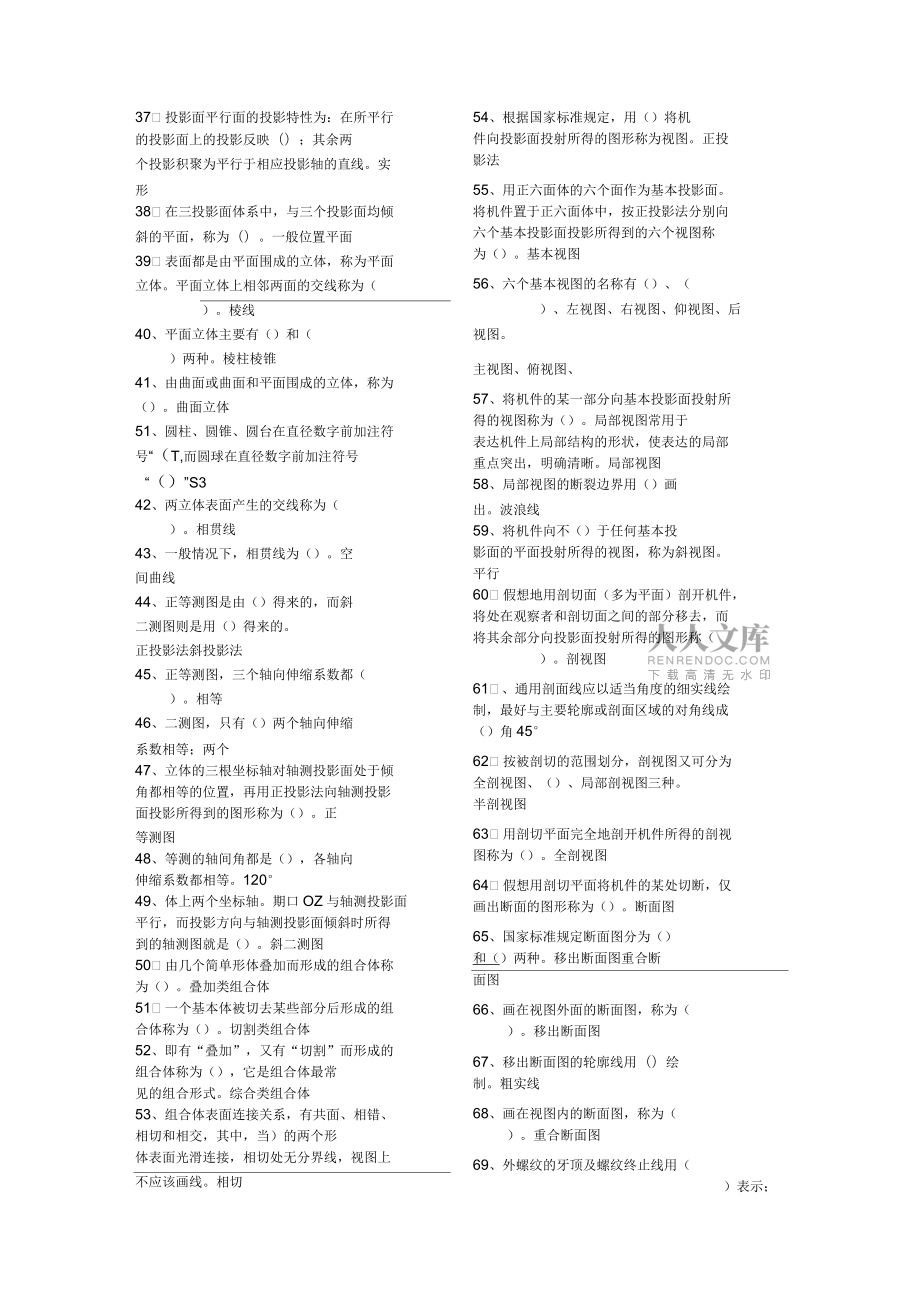

5、于V面（则必然垂直于H、W面）的平面，称为（）正平面；36、在三投影面体系中，平行于W面（则必然垂直于H、V面）的平面，称为（）侧平面。37、 投影面平行面的投影特性为：在所平行的投影面上的投影反映（）；其余两个投影积聚为平行于相应投影轴的直线。实形38、 在三投影面体系中，与三个投影面均倾斜的平面，称为（）。一般位置平面39、 表面都是由平面围成的立体，称为平面立体。平面立体上相邻两面的交线称为（）。棱线40、平面立体主要有（）和（）两种。棱柱棱锥41、由曲面或曲面和平面围成的立体，称为（）。曲面立体51、圆柱、圆锥、圆台在直径数字前加注符号“（T,而圆球在直径数字前加注符号“（）”S342

6、、两立体表面产生的交线称为（）。相贯线43、一般情况下，相贯线为（）。空间曲线44、正等测图是由（）得来的，而斜二测图则是用（）得来的。正投影法斜投影法45、正等测图，三个轴向伸缩系数都（）。相等46、二测图，只有（）两个轴向伸缩系数相等；两个47、立体的三根坐标轴对轴测投影面处于倾角都相等的位置，再用正投影法向轴测投影面投影所得到的图形称为（）。正等测图48、等测的轴间角都是（），各轴向伸缩系数都相等。120°49、体上两个坐标轴。期口OZ与轴测投影面平行，而投影方向与轴测投影面倾斜时所得到的轴测图就是（）。斜二测图50、 由几个简单形体叠加而形成的组合体称为（）。叠加类组合体51

7、、 一个基本体被切去某些部分后形成的组合体称为（）。切割类组合体52、即有“叠加”，又有“切割”而形成的组合体称为（），它是组合体最常见的组合形式。综合类组合体53、组合体表面连接关系，有共面、相错、相切和相交，其中，当）的两个形体表面光滑连接，相切处无分界线，视图上不应该画线。相切54、根据国家标准规定，用（）将机件向投影面投射所得的图形称为视图。正投影法55、用正六面体的六个面作为基本投影面。将机件置于正六面体中，按正投影法分别向六个基本投影面投影所得到的六个视图称为（）。基本视图56、六个基本视图的名称有（）、（）、左视图、右视图、仰视图、后视图。主视图、俯视图、57、将机件的某一部分向

8、基本投影面投射所得的视图称为（）。局部视图常用于表达机件上局部结构的形状，使表达的局部重点突出，明确清晰。局部视图58、局部视图的断裂边界用（）画出。波浪线59、将机件向不（）于任何基本投影面的平面投射所得的视图，称为斜视图。平行60、 假想地用剖切面（多为平面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称（）。剖视图61、 、通用剖面线应以适当角度的细实线绘制，最好与主要轮廓或剖面区域的对角线成（）角45°62、 按被剖切的范围划分，剖视图又可分为全剖视图、（）、局部剖视图三种。半剖视图63、 用剖切平面完全地剖开机件所得的剖视图称为（）。全剖

9、视图64、 假想用剖切平面将机件的某处切断，仅画出断面的图形称为（）。断面图65、国家标准规定断面图分为（）和（）两种。移出断面图重合断面图66、画在视图外面的断面图，称为（）。移出断面图67、移出断面图的轮廓线用（）绘制。粗实线68、画在视图内的断面图，称为（）。重合断面图69、外螺纹的牙顶及螺纹终止线用（）表示；粗实线70、外螺纹的牙底用（）表示，细实线71、内螺纹一般画成剖视图，其牙顶（小径）及螺纹终止线用（）表示；粗实线72、内螺纹的牙底（大径）用（）表示，剖面线画到（）为止。细实线粗实线二、判断题1、尺寸线用细实线绘制。V2、尺寸线的终端形式只有箭头终端和斜线终端。x3、轴线、对称中

10、心线、双折线和作为中断线用的双点画线。V4、线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。X5、在标注直径时，应在尺寸数字前加注符号“”。V6、注球面的直径或半径时，应在符号“”或"R'前再加注符号“S”。,7、投影法可分为中心投影法和平行投影法两大类。V8、三个相互垂直相交的投影平面组成三投影面体系。V9、三个投影面两两相交的交线OX、OY、OZ称为投影轴，三个投影轴相互垂直且交于一点o,称为原点。v10、 投影法可分为中心投影法和平行投影法两大类。V11、 投射线相互垂直的投影法称为平行投影法。X15、 两形体表面相错时，两表面投影的分界处应用粗实线

11、隔开。V16、 两形体表面共面时，构成一个完整的平面，画图时可用线隔开。x17、两形体表面相交时，相交处有分界线，视图上应画出表面交线的投影。V18、 基本视图中右视图是由右向左投射所得的视图；V19、 基本视图中仰视图是由上向下投射所得的视图；X20、 基本视图中后视图是由后向前投射所得的视图；V21、 六个基本视图之间，仍保持着与三视图相同的投影规律，即主、俯、仰、后长相等，其中主、俯、仰长对正；主、左、右、后高平齐；俯、左、右、仰宽相等。V23、剖视图主要用来表达机件内部的结构形状。V24、通用剖面线应以适当角度的细实线绘制，最好与主要轮廓或剖面区域的对角线成45°角。V25、

12、 用剖切平面完全地剖开机件所得的剖视图称为全剖视图。V26、 当机件具有对称平面时，在垂直于对称平面的投影面上的投影，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为半剖视图。V27、局部放大图可以画成视图、剖视图、断面图的形式，与被放大部位的表达形式无关。,28、 断面图与剖视图的区别：断面图只画出断面的投影，而剖视图除画出断面投影外，还要画出断面后面机件留下部分的投影。V29、 一张装配图应包括下列内容：一组视图、必要的尺寸、技术要求、零件的序号和明细栏和标题栏。V30、 三个投影面两两相交的交线oX、oY、oZ称为投影轴，三个投影轴相互垂直且交于一点Q称为原点。V31、主视
