1、 上海市卢湾区113地块住宅发展项目区基坑砼支撑及围檩凿除施工方案编 制： 审 核： 批 准： 上海市卢湾区113地块项目经理部二七年六月1 编制依据 区砼支撑结施图； 建筑机械使用安全技术规程（JGJ33-2001）； 施工现场临时用电安全技术规范（JGJ46-2005）； 建筑施工高处作业安全技术（JGJ80-91）； 建筑施工安全检查标准（JGJ59-99）； 施工现场安全生产保证体系（DGJ08-903-2003）。2 工程概况本工程基地位于黄坡路以西，复兴路以北，马当路以东，自忠路以南。基坑东面紧邻黄坡南路，南北两侧为、区，地下有一层已施工完毕，区南侧有地铁规划线。西侧为、号基坑后续

2、施工。基坑四周由钢筋砼连续墙围护，区基坑内有三道水平钢筋砼支撑。基坑支撑形式采用对撑、角撑及边桁架。混凝土支撑、围檩设计强度等级为C30，各道支撑系统支撑梁支撑在相应水平围檩或圈梁上，顶圈梁和地下连续墙浇为一整体。各水平支撑梁主要交点处设有型钢格构柱，使多道支撑形成一个立体稳定的支撑系统，第一道水平支撑中间部分兼作施工栈桥。号基坑待拆支撑系统工程量估算表如下。支撑规格（mmmm）支撑名号基坑第一道第二道第三道备注ZC8001000、800800、600100011008001000800XG400600400600400600、800800WL10001000、1000800130090013

3、00900砼量（m3）1855.081560.051585.62合计工程量5000.75m33 施工方案3.1 破除范围及方案选择区第三道支撑拟采用镐头机和空压机人工风镐配合破碎。其它支撑拟采用爆破拆除，若仍选用镐头机和空压机人工风镐配合破碎亦参照本方案落实施工及监控。3.2 施工条件及部署凿除第三道支撑及围檩要等基坑基础底板浇好七天后底板强度达到70%以上，先将810台镐头机用65吨汽车吊,吊到大底板上，每台镐头机下面铺放木板基础放三块道板。保护好大底板不受损坏，分八个操作面进行破碎。详见图。3.3 风镐破碎施工工艺流程搭设脚手架凿XG支撑保护层剥出主钢筋割断主钢筋破碎XG支撑梁凿掉主支撑保

4、护层剥出主钢筋割断主钢筋破碎主支撑支撑节点围檩碎渣清理装网斗起吊外运。3.4 脚手架施工底板浇捣三天后，将支撑部位按照规范搭设好双排脚手架，铺好脚手跳板，下面或旁边有插筋或积水坑等不易清理处的梁下和护栏另外满铺竹笆，同时起到保护插筋的作用。两边上部搭三根栏杆，防护栏杆高应1.2M以上，脚手架横档间距1M，双排立杆间距梁两边各1M宽，四根立杆的横档离开梁底部5公分，梁底部另外增加一根立杆顶住梁，间距1M同横档连接，防止破碎时支撑梁下沉。脚手架只供施工人员使用，用镐头机拆除部位不搭脚手架。3.5 吊装镐头机镐头机自重20T，施工前由事先停于栈桥上的自重45T的汽车吊吊至下面的地下二层底板上。该汽车

5、吊的作用面积为13.5*7.0米。栈桥负荷计算如下：吊装镐头机时的荷载为P=（45+20）/（13.5*7.0）=0.688T/m2。栈桥设计荷重为P=2.5 T/m2PP故栈桥设计荷载满足吊装镐头机的重力要求。3.6 破除作业八个镐头机分别停于八个操作区的支撑附近约5米范围内同时进行破除作业。另设两台备用。镐头机行走路线应避开有插筋的位置或区域。镐头不得碰触插筋。相邻的几根插筋可以事先临时扎成一束，尽可能避让镐头。局部镐头机打不到的地方包括围囹和支撑节点用人工风镐破碎：先将主支撑梁上面及侧面的保护层凿掉，剥出主钢筋，用氧气将主钢筋割断，进行破碎，然后再破碎支撑节点及围囹，碎块在300*300

6、以内。所有支撑梁联系梁底部钢筋待全部破碎后再进行割断清理。3.7 碎渣运输清理由四台25吨汽车吊,停在两座栈桥上进行吊碎渣。由于1号地块2号地块相继开始施工，两台塔吊很难帮助3号地块吊碎渣。两边的碎渣由55型小挖机装至小型自卸翻斗车及人工手推车短驳到网斗上，由汽车吊吊至栈桥上堆放，再由铲车装车外运。网斗3.5m*3.5m,边网绳为22钢丝绳，骨架网绳为8钢丝绳，绳网间距50mm,网上再铺密目安全绿网。配备12台小挖机，4台25吨汽车吊及2台塔吊配合，6台小挖机装网斗，6台小挖机翻碎渣，手推车10辆，15台20吨自卸车外运碎渣。渣土统一夜间外运，必要时白天也可以外运。3.8 基坑变形检测破除施工

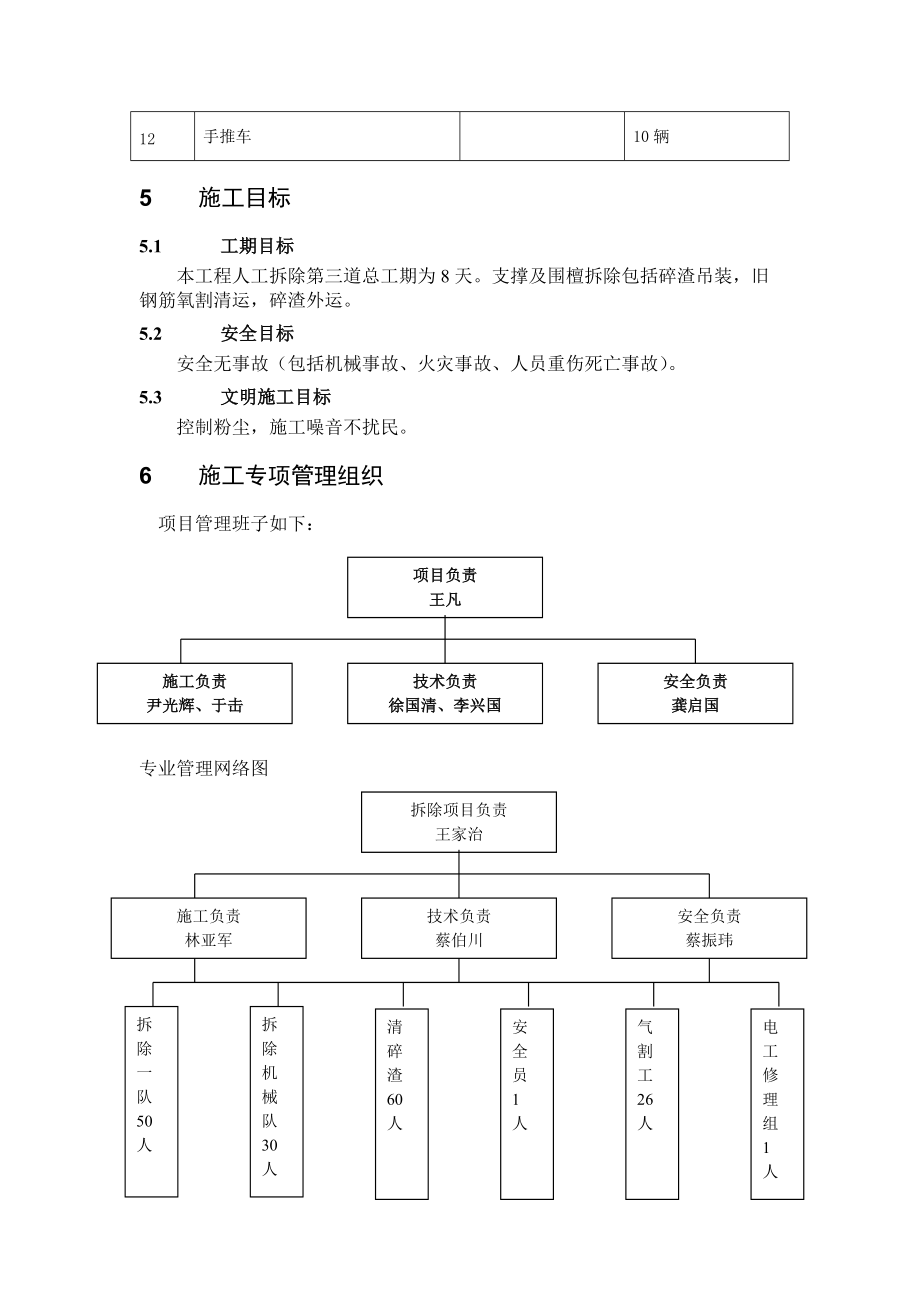

7、过程中应加强基坑监测和保护，确保施工顺利进行。4 施工机具：序机械名称型号规格台数1镐头机200型8-102空压机V0.8/12.5型303风镐C10型304小电箱20A305长臂机320型26汽车吊65吨17汽车吊25吨48自卸车15吨159氧气、乙炔40套10小型自卸翻斗车1吨8辆11小挖机55型12台12手推车10辆5 施工目标5.1 工期目标本工程人工拆除第三道总工期为8天。支撑及围檀拆除包括碎渣吊装，旧钢筋氧割清运，碎渣外运。5.2 安全目标安全无事故（包括机械事故、火灾事故、人员重伤死亡事故）。5.3 文明施工目标 控制粉尘，施工噪音不扰民。6 施工专项管理组织项目管理班子如下：技

8、术负责徐国清、李兴国施工负责尹光辉、于击安全负责龚启国项目负责王凡专业管理网络图技术负责蔡伯川施工负责林亚军安全负责蔡振玮拆除项目负责王家治拆除一队50人电工修理组1人气割工26人清碎渣60人安全员1人拆除机械队30人7 凿除注意事项 1）拆除的机械必须听从施工现场技术人员交底后按施工方案拆除作业。2）机械拆除施工范围必须设立安全警线，并派专人警。在警范围内除现场指挥人员和机械作业人员外不得有外人或其他人作业。3）机械拆除中必须喷洒淋湿，降低粉尘，文明施工，5级风拆除作业人员应停止登高作业。4）外运碴土也不例外，在工地大门口做到清洁卫生。重要的机械设备应有整机或分配件备用。8 工期安排及保证措

9、施准备工作应到位，底板砼强度应达到设计要求后机械就位等准备工作应完成。八个区域各由一台镐头机同时施工。镐头机无法行进的区域譬如插筋较多的地方采用人工风镐破除。每天破除200m3的砼量，每片区每天不小于25 m3的砼量，安排的劳动力亦能保证每天的工作量。晚间进行废渣外运工作，从第三天开始。机械应及时检查保证正常使用。备用一台镐头机，风镐亦备用若干支。9 安全生产1、进入施工现场内的管理人员、电工、焊工、架子工、指挥工、吊机的司机和拆装工人等特种作业人员必须经过培训、考核，并持有效的相关证件上岗。2、施工现场工地线路，电器设备的安装、维修保养、拆除，必须有持有效证上岗的维修电工进行，其它人员严禁私

10、接、乱弄电器设备。3、施工用流动力箱、照明箱必须完好无损，箱内开关电器（含插座）应按规定的位置坚固在电器安装板上，不歪斜不松动，箱内的工作零线应通过接线端子板连接，并与保护零线端子板分设，接头不松动，不得有外露带电部分外壳等必须作保护接零。动力流动箱内必须做到“一机一闸一漏电”严禁用一漏电开关直接控制两台及两台以上用电设备（含插座），动力照明流动箱拖线不得超过30M，当中应无接头。4、现场移动电动工具应有良好的接地，使用前应检查其性能，长期不用的电动工具其绝缘性能应经过测试后方能使用，手持电动工具的电源线不得随意加长，使用工具附近必须设置可控制的配电箱，必须装有漏电开关，使用电动工具时应有二人

11、在场操作，以利处理应急事故。5、严格执行JGJ46-2005施工现场临时用电技术规范。着距离不得小于5M，氧气瓶和乙炔瓶等焊割设备上安全阀和计量有效期内的高低压表，表具完整，氧气瓶和表严禁沾染油污。乙炔减压器应完整，使用时应有回火防止器。7、在3米以上高空切割时，皮带与软客不能绕在身上或背在肩上登高，应用绳索吊上去。10 文明施工1、 分包队伍进入现场后，及时与总包取得联系，共同联手抓好社区文明施工的工作。2、 施工区域重点关键部位，一方面需做好安全生产、消防防盗安全等方面警标、宣传及布置相应的设施器材之外，同时必须加强有关文明标化施工的宣传达室、标识及相应的配套设施。3、 施工过程中，合理编制施工进度安排，采取合理的施工方案，性能良好的施工机械，减少和避免噪声、粉尘对环境的影响。4、 建立环保工作自我监控体系，一方面采取有效措施控制人为噪音，粉尘的污染和采取技术措施控制污水，烟尘，噪音污染，解决扰民问题。5、 降尘派专人洒水，白天破碎，晚上出渣，减少对周围居民的生活和休息。11 现场配合事项1、 现场
