1、晶体三极管及放大电路练习题一、填空题1、三极管的输出特性曲线可分为三个区域，即_区、_区和_区。当三极管工作在_区时，关系式IC=IB才成立；当三极管工作在_区时，IC=0；当三极管工作在_区时，UCE0。2、NPN型三极管处于放大状态时，三个电极中电位最高的是_，_极电位最低。3、晶体三极管有两个PN结，即_和_，在放大电路中_必须正偏，_反偏。4、晶体三极管反向饱和电流ICBO随温度升高而_，穿透电流ICEO随温度升高而_，值随温度升高而_。5、硅三极管发射结的死区电压约为_V，锗三极管发射结的死区电压约为_V，晶体三极管处在正常放大状态时，硅三极管发射结的导通电压约为_V，锗三极管发射结

2、的导通电压约为_V。6、输入电压为20mV，输出电压为2V，放大电路的电压增益为_。 7、多级放大电路的级数愈多则上限频率fH越_。8当半导体三极管的反向偏置偏置时，三极管具有放大作用，即 极电流能控制 极电流。9、(2-1，低)根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为 ， ， 三种。10、(2-1，低)三极管的特性曲线主要有11、(2-1，中)三极管输入特性曲线指三极管集电极与发射极间所加电压VCE一定时， 与 之间的关系。12、(2-1，低)为了使放大电路输出波形不失真,除需设置外,还需输入信号 。13、(2-1，中)为了保证不失真放大，放大电路必须设置

3、静态工作点。对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生 失真，应调RB，使其 ，则IB，这样可克服失真。14、(2-1，低)共发射极放大电路电压放大倍数是与 15、(2-1，低)三极管的电流放大原理是电流的微小变化控制较大变化。16、(2-1，低)共射组态既有放大作用，又有放大作用。17、(2-1，中)共基组态中，为输出端。18、(2-1，难)某三极管3个电极电位分别为VE=1V,VB=1.7V,VC=1.2V。可判定该三极管是工作于 区的 型的三极管。19、(2-1，难)已知一放大电路中某三极管的三个管脚电位分别为3.5V，2.8 V，5V，试判断：a脚是e, b，c）；

4、 b管型是（NPN，PNP）； c材料是（硅，锗）。20、(2-1，中)晶体三极管实现电流放大作用的外部条件是电流分配关系是 。21、(2-1，低)温度升高对三极管各种参数的影响，最终将导致IC ，静态工作点 。22、(2-1，低)一般情况下，晶体三极管的电流放大系数随温度的增加而射结的导通压降VBE则随温度的增加而 。23、(2-1，低)画放大器交流通路时，和应作短路处理。24 、(2-2，低)在多级放大器里。前级是后级的后级是前级的 25、(2-2，低)多级放大器中每两个单级放大器之间的连接称为耦合。常用的耦合方式有： ， ， 。26、(2-2，中)在多级放大电路的耦合方式中，只能放大交流

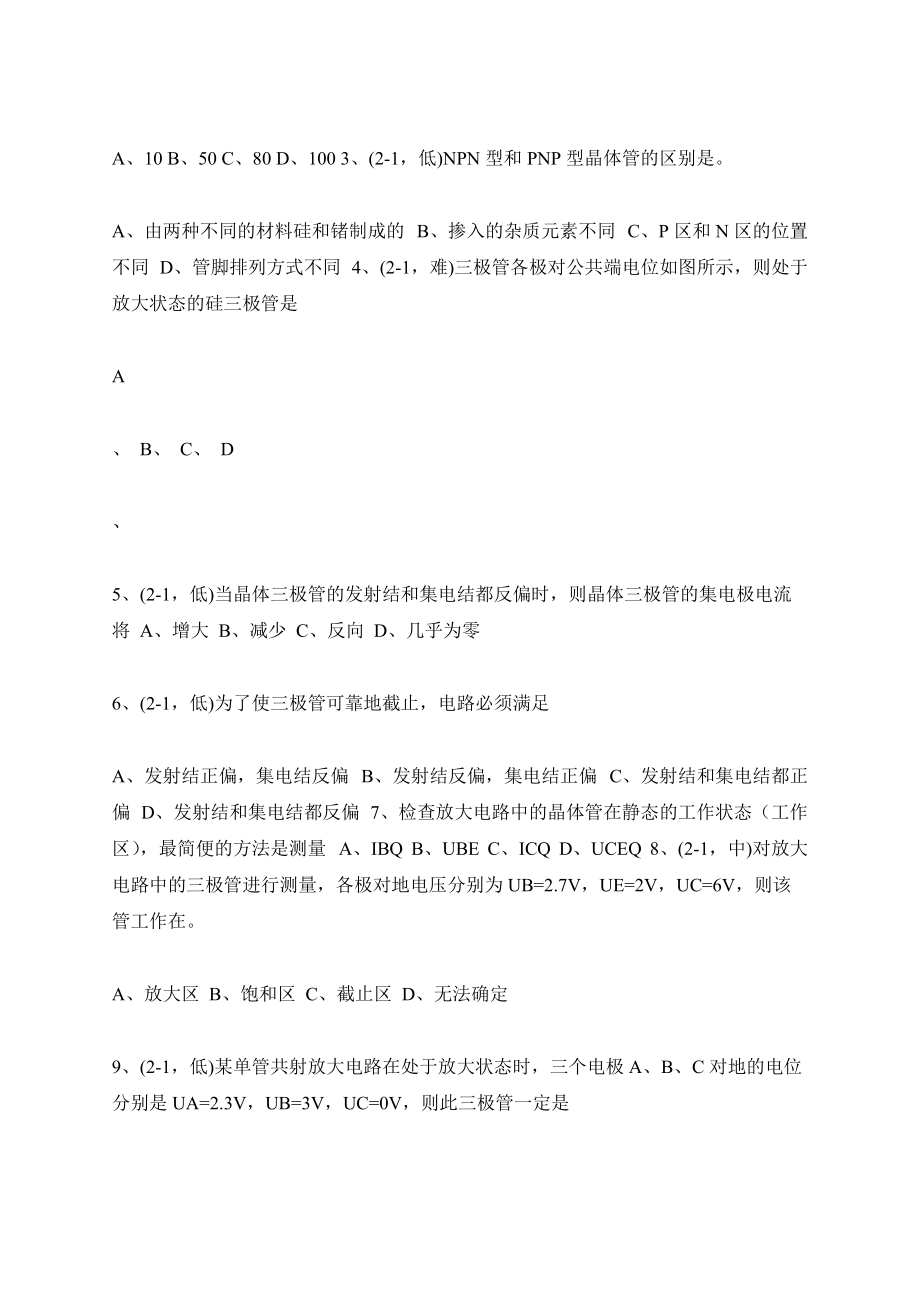

5、信号，不能放大直流信号的是 放大电路，既能放大直流信号，又能放大交流信号的是 放大电路， 放大电路各级静态工作点是互不影响的。二、选择题（20分）1、下列数据中，对NPN型三极管属于放大状态的是（ ）A、VBE>0, VBE<VCE B、VBE<0，VBE<VCE C、VBE>0，VBE>VCE D、VBE<0，VBE>VCE2、(2-1，中)工作在放大区域的某三极管，当IB从20A增大到40A时，IC从1mA变为2mA则它的值约为 。A、10 B、50 C、80 D、100 3、(2-1，低)NPN型和PNP型晶体管的区别是。A、由两种不同的材

6、料硅和锗制成的 B、掺入的杂质元素不同 C、P区和N区的位置不同 D、管脚排列方式不同 4、(2-1，难)三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是A、 B、 C、 D、5、(2-1，低)当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将 A、增大 B、减少 C、反向 D、几乎为零6、(2-1，低)为了使三极管可靠地截止，电路必须满足A、发射结正偏，集电结反偏 B、发射结反偏，集电结正偏 C、发射结和集电结都正偏 D、发射结和集电结都反偏 7、检查放大电路中的晶体管在静态的工作状态（工作区），最简便的方法是测量 A、IBQ B、UBE C、ICQ D、UCEQ 8

7、、(2-1，中)对放大电路中的三极管进行测量，各极对地电压分别为UB=2.7V，UE=2V，UC=6V，则该管工作在。A、放大区 B、饱和区 C、截止区 D、无法确定9、(2-1，低)某单管共射放大电路在处于放大状态时，三个电极A、B、C对地的电位分别是UA=2.3V，UB=3V，UC=0V，则此三极管一定是A、PNP硅管 B、NPN硅管 C、PNP锗管 D、NPN锗管 10、(2-1，难)电路如图所示，该管工作在。A、放大区 B、饱和区 C、截止区 D、无法确定11、(2-1，中)测得三极管IB=30A时，IC = 2.4mA ；IB=40A时，IC = 1mA，则该管的交流电流放大系数为

8、。A、80 B、60 C、75 D、10012、(2-1，中)当温度升高时，半导体三极管的、穿透电流、UBE的变化为A、大，大，基本不变 B、小，小，基本不变 C、大，小，大 D、小，大，大 13、(2-1，低)三极管的ICEO大，说明该三极管的 。A、工作电流大 B、击穿电压高 C、寿命长 D、热稳定性差 14、(2-1，低)用直流电压表测得放大电路中某晶体管电极1、2、3的电位各为 V1=2V，V2=6V，V3=2.7V，则A、1为e 2为b 3为c B、1为e 3为b 2为c C、2为e 1为b 3为c D、3为e 1为b 2为c15、晶体管共发射极输出特性常用一族曲线表示，其中每一条曲

9、线对应一个特定的 。A、iC B、uCE C、iB D、iE16、(2-1，低)某晶体管的发射极电流等于1 mA，基极电流等于20A，则它的集电极电流等于A、0.98 mA B、1.02 mA C、0.8 mA D、1.2 Ma17、(2-1，中)下列各种基本放大器中可作为电流跟随器的是A、共射接法 B、共基接法 C、共集接法 D、任何接法 18、(2-1，中)下图所示为三极管的输出特性。该管在UCE=6V，IC=3 mA处电流放大倍数为 。A、60 B、80 C、100 D、10UCE/V19、(2-1，低)放大电路的三种组态A、都有电压放大作用 B、都有电流放大作用 C、都有功率放大作用

10、D、只有共射极电路有功率放大作用20、(2-1，中)三极管参数为PCM=800 mW，ICM=100 mA，UBR(CEO)=30 V，在下列几种情况中， 属于正常工作 。 A、UCE =15 V，IC =150 mA B、UCE =20 V，IC =80 mA C、UCE =35 V，IC =100 mA D、UCE =10 V，IC =50 mA21、(2-1，低晶体管构成的三种放大电路中，没有电压放大作用但有电流放大作用的是 A、共集电极接法 B、共基极接法 C、共发射极接法 D、以上都不是22、(2-1，中)三极管各个极的电位如下，处于放大状态的三极管是 A、VB = 0.7 V，VE

11、 = 0 V，VC = 0.3 V B、VB = - 6.7 V，VE = - 7.4 V，VC = - 4 V C、VB = -3 V，VE = 0 V，VC = 6 V D、VB = 2.7 V，VE = 2 V，VC = 2 V23、(2-1，中)在单管共射固定式偏置放大电路中，为了使工作于截止状态的晶体三极管进入放大状态，可采用的办法是A、增大Rc B、减小Rb C、减小Rc D、增大Rb24、(2-1，难)晶体管放大电路如图所示。若要减小该电路的静态基极电流IBQ，应使 A、Rb减小 B、Rb增大 C、Rc减小 D、Rc增大25、(2-1，低)放大电路中，微变等效电路分析法。A、能分

12、析静态，也能分析动态 B、只能分析静态 C、只能分析动态 D、只能分析动态小信号 26、(2-1，低)温度影响了放大电路中的，从而使静态工作点不稳定。 A、电阻 B、电容 C、三极管 D、电源27、(2-1，难)电路如下图所示，其输出波形发生了失真。A、饱和 B、截止 C、交越 D、线性28、(2-2，低)某放大器由三级组成，已知每级电压放大倍数为KV，则总放大倍数为 。A、3KV B、（KV）3 C、（KV）3/3 D、KV 29、(2-2，低)在多级放大电路中，经常采用功率放大电路作为。A、输入级 B、中间级 C、输出级 D、输入级和输出级 30、(2-2，低)一个三级放大器，各级放大电路

13、的输入阻抗分别为Ri1=1M，Ri2=100K，Ri3=200K，则此多级放大电路的输入阻抗为A、1M B、100K C、200K D、1.3K 31、(2-2，低)放大器的基本性能是放大信号的能力，这里的信号指的是。 A、电压 B、电流 C、电阻 D、功率 32、(2-2，低)在放大交流信号的多级放大器中，放大级之间主要采用哪两种方法。 A、阻容耦合和变压器耦合 B、阻容耦合和直接耦合 C、变压器耦合和直接耦合 D、以上都不是 33、(2-2，中)某放大电路在负载开路时的输出电压为4V，接入3K的负载电阻后输出电压降为3V，这说明放大电路的输出电阻为 。A、10K B、2K C、1K D、0

14、.5K 34、(2-2，低)多级放大器前级输出电阻，可看成后级的。A、信号源内阻 B、输入电阻 C、电压负载 D、电流负载 35、三极管工作在饱和区状态时，它的两个PN结必须是（ ） A、发射结和集电结同时正偏 B、发射结和集电结同时反偏 C、发射极和集电极同时正偏 D、发射极和集电极同时反偏 36、在三极管的输出特性曲线中，每一条曲线与（ ）对应 A、输入电压 B、基极电压 C、基极电流37、三极管是一种（ ）控制器件，场效应管是一种（ ）控制器件 A、电流，电压 B、电流，电流 C、电压，电流 D、电压，电压 38、测得三极管三电流方向、大小如图所示，则可判断三个电极为（ ）。A、基极b、

15、发射极e、集电极c； B、基极b、集电极c、发射极e； C、集电极c、基极b、发射极e； D、发射极e、基极b、集电极c。39、可以放大电压，但不能放大电流的是_组态放大电路。 A. 共射 B. 共集 C. 共基 D. 不确定40、在共射、共集和共基三种基本放大电路组态中，电压放大倍数小于1的是_组态。A、 共射 B、共集 C、 共基 D、不确定41、在共射、共集和共基三种基本放大电路组态中，输出电阻最小的是_组态。 A. 共射 B. 共集 C. 共基 D. 不确定42一个由NPN硅管组成的共发射极基本放大电路，若输入电压vi的波形为正弦波，而用示波器观察到输出电压的波形如图1所示，那是因为_造成的。AQ点偏高出现的饱和失真 B. Q点偏低出现的截止失真 C. Q点合适，vi过大 D. Q点偏高出现的截止失真 53、多级放大电路的总放大倍数是各级放大倍数的（ ）。 A.和； B.差； C.积； D.商54带射极电阻Re的共射放大电路，在并联交流旁路电容Ce，后
