欧姆定律单元复习八年级物理同步教学专题

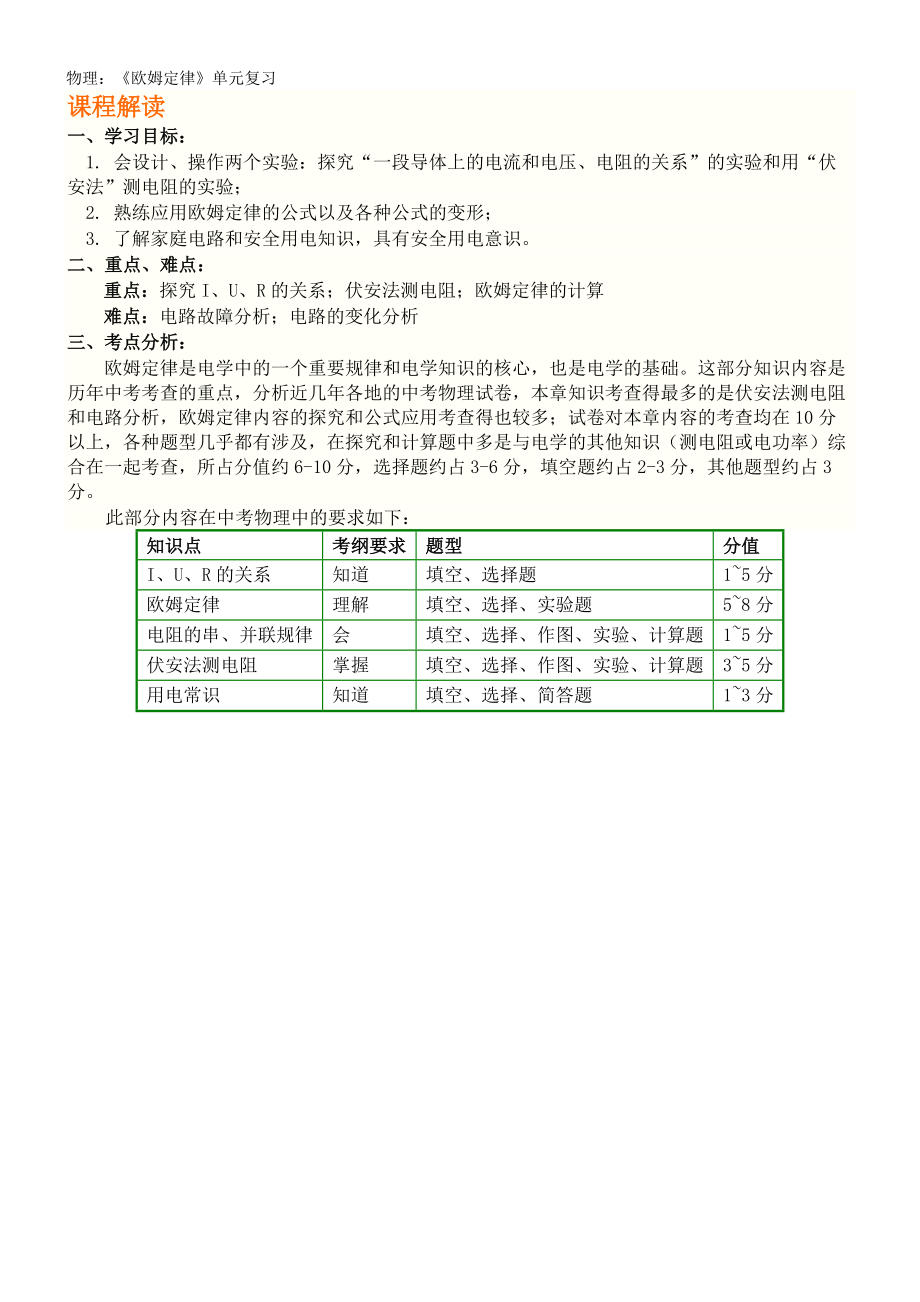

1、物理：欧姆定律单元复习课程解读一、学习目标：1. 会设计、操作两个实验：探究“一段导体上的电流和电压、电阻的关系”的实验和用“伏安法”测电阻的实验；2. 熟练应用欧姆定律的公式以及各种公式的变形；3. 了解家庭电路和安全用电知识，具有安全用电意识。二、重点、难点：重点：探究I、U、R的关系；伏安法测电阻；欧姆定律的计算难点：电路故障分析；电路的变化分析三、考点分析：欧姆定律是电学中的一个重要规律和电学知识的核心，也是电学的基础。这部分知识内容是历年中考考查的重点，分析近几年各地的中考物理试卷，本章知识考查得最多的是伏安法测电阻和电路分析，欧姆定律内容的探究和公式应用考查得也较多；试卷对本章内容

2、的考查均在10分以上，各种题型几乎都有涉及，在探究和计算题中多是与电学的其他知识（测电阻或电功率）综合在一起考查，所占分值约6-10分，选择题约占3-6分，填空题约占2-3分，其他题型约占3分。此部分内容在中考物理中的要求如下：知识点考纲要求题型分值I、U、R的关系知道填空、选择题15分欧姆定律理解填空、选择、实验题58分电阻的串、并联规律会填空、选择、作图、实验、计算题15分伏安法测电阻掌握填空、选择、作图、实验、计算题35分用电常识知道填空、选择、简答题13分典型例题知识点一：欧姆定律的综合应用例1. 如图所示的电路，电源由3节蓄电池组成。其中R120，R210，通过R1的电流为0.2A，

3、求电流表A1和A2的示数各是多大？【针对练习】1.如图所示电路，电源电压恒定，R260。当开关S断开时，电流表的示数是0.5A；当开关S闭合时，电流表的示数是0.6 A。求R1的阻值。知识点二：电压表、电流表示数变化问题例2. 如图所示的电路中，电源电压不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（ ）  A. 电流表示数变大，电压表示数变小 B. 电流表示数变小，电压表示数不变 C. 电流表示数变小，电压表示数变大 D. 电流表示数变大，电压表示数不变【针对练习】2.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可

4、收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表、电压表示数都变大D. 电流表、电压表示数都变小  知识点三：电路故障分析例3. 在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0”刻度线处不动，电压表指针有明显偏转，则该电路中的故障可能是（ ）A. 电流表被烧坏了 B. 灯泡L1的灯丝断了C. 两个灯泡都断路 D. 灯泡L2的灯丝断了【针对练习】3.如图所示，闭合开关S后，灯L1和L2都不亮，用一段导线的两端接触a、b两点时，两灯都

5、不亮；接触b、c两点时，两灯也都不亮；接触c、d两点时，两灯都亮，故障原因可能是（ ）A. 开关接触不良 B. 灯L1断路 C. 灯L2断路 D. 灯L2短路提分技巧欧姆定律的使用范围是纯电阻电路，即用电器工作时，消耗的电能完全转化为内能，例如电烙铁、灯泡等。计算时，要特别注意欧姆定律中所蕴含的“同一性”与“同时性”：电流、电压、电阻这三个物理量是同一导体（或同一部分电路）在同一时刻的三个物理量，这三个物理量要一一对应，千万不要“张冠李戴”。还要注意，通常情况下我们认为导体的电阻是不变的。电路分析方法：“擦除法”、“移动法”、“端值法”、“特殊值法”等。预习导学自来水表可用来记录家中的用水量，

6、电表可用来记录家中的用电量，请看下列一段话：不交电费小苏说水从自来水厂流出来，水龙头就有水流出来，我们就该交水费；而生活用电中，电从发电厂通过一根电线流过来后又从另一根电线流回去了，而且电流又没有减小，所以我们不该交电费。你认为他说的有道理吗？为什么?同步练习（答题时间：45分钟）1. 节日中，树上有一串20只串联的小彩灯，接在照明电路中正常发光，则每只小彩灯两端的电压为（ ）A. 11V B. 220V C. 22V D. 110V2. 根据欧姆定律I=U/R，下列说法正确的是（ ）A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越高，这段导体的电阻就越大C. 导体中的电流

7、，跟导体两端的电压成正比，跟导体的电阻成反比D. 导体的电阻与电压成正比，与电流成反比3. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（ ）A. 它们都是采用控制变量的研究方法B. 它们的实验电路在教科书中是相同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差4. 如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。当铜环从A向B端滑动时，电压表示数和小灯泡亮暗的变化情况是（ ）A. V示数变小，小灯泡变亮 B. V示数变大，小灯泡变亮C. V示数变小，小灯泡变暗

8、 D. V示数变大，小灯泡变暗5. 如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则通过电灯L1的电流是（ ）6. 如图所示是汽车、摩托车油量表（实际上就是电流表）原理示意图，R是定值电阻，R是滑动变阻器，则（ ）A. 向油箱里加油时，电流表示数变大 B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏 D. 油箱加油过满时，电流表将被烧坏7. 如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零，造成这种情况的原因可能是（ ）A. L1短路 B. L2短路 C. L1断路

9、 D. L2断路8. 小明观察了市场上的测重仪后，设计了如图所示的四个电路（R是定值电阻，R1是滑动变阻器）。其中可以测量人体重量的电路是（ ）9. 将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电路，其电阻将 。（选填“增大”、“减小”或“不变”）10. 一个电阻两端加1V的电压时，通过的电流是200mA，它的电阻值是 ；若在它两端加2V的电压，则它的电阻是 ，通过的电流是 A。11. 某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。造成该现象的原因是

10、 。12. 一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为 ；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是 13. 如图所示，电压表提醒电流表：“你不能直接连在电源两极上，会把你烧坏的！”请分析它们的对话是否合理，并说明理由。14. 在“探究电流跟电压、电阻的关系”的实验中，同学们设计了如图所示的电路，R为定值电阻，实验数据记录在表1和表2中。表1R=10电压/V1.02.03.0电流/A0.100.200.30表2U=3V电阻/51015电流/A0.600.300.20（1）在研究电流跟电阻的关系时，先

11、用5的定值电阻进行实验，使电压表的示数为3V；在换用10的定值电阻时，某同学没有改变滑动变阻器滑片的位置，闭合开关后，电压表的示数将_3V（选填“大于”、“小于”或“等于”），此时应向_调节滑片（选填“左”或“右”），使电压表的示数为3V。（2）两组实验都运用了_法，从表1和表2的数据归纳得出的公式是_。15. 如图所示，为某同学测定小灯泡电阻的实物连接图。（1）图中有两处明显连接错误，请指出来： ； 。（2）改正电路后闭合开关，发现电流表的指针发生偏转，电压表的指针没有偏转，则该故障的原因是 。（填下列故障原因的代号）A. 小灯泡接线短路 B. 电源接触不良 C. 小灯泡接线断路 D. 电流

12、表接线短路（3）排除故障后闭合开关，电流表和电压表的示数如图甲、乙所示，则电流表的读数为 A，电压表的读数为 V，小灯泡的电阻为 。16. 在如图所示的电路中，R1=10，R2=20，闭合开关后，电流表的示数为0.3A。求：（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？试题答案例1.解析：已知R1的电流和R1的电阻，可求出R1两端的电压，因为是并联，则R2两端电压与R1相等；又知R2的电阻，可求出通过R2的电流，即电流表A1的示数。根据并联电路的总电流等于各支路的电流之和，可求出干路的总电流，即为A2的示数。答案：R1与R2并联，U1U2I1 R10.2A×204 V。

13、电流表A1的示数（即R2的电流）I2U2/ R24 V/100.4A；电流表A2的示数（即总电流）：II1I20.2A0.4A0.6A。【针对练习】1.答案：解法1：12I1R1I2R20.5 A×R10.1 A×60 解得 R112解法2：先求总电压，U总U2I2R20.1 A×606V，再求总电阻，R总U总I总6 V0.6 A10 1R11R总1R2110160560 R112解法3：利用前后两种状态可知，电压不变，I总R1IR总，即0.5 A×R10.6 A×10，解得R112 例2.解析：从图中可知R1、R2属于并联电路，电压表测电源电

14、压，与滑片P的移动无关。当滑片P向右移动时，R2增大，则该支路电流I2减小，而另一支路电流I1不变，电流表测干路电流I，因II1I2，故I减小。答案：B【针对练习】2.答案：B例3.解析：如果电流表烧坏或灯L1烧坏，会造成电路断开，电压表不会有示数，因此故障为灯泡L2的灯丝断了。此时电压表与灯泡L1串联，因此电流表示数几乎为0，电压表示数几乎等于电源电压，故有明显的偏转。答案：D【针对练习】3.答案：A1. A 【解析】串联电路的总电压等于各用电器两端的电压之和。这些小彩灯的规格是相同的，分担的电压也是相同的，照明电路的电压是220V，串联20只小彩灯，则每只小彩灯上分担的电压为U1=220V

15、÷20=11V。2. C 【解析】欧姆定律揭示了导体中的电流大小跟电压、电阻的定量关系，所以C说法正确。电阻是导体本身的性质，其大小取决于导体的材料、长度、横截面积，跟导体两端的电压和通过导体的电流无关，所以A、B、D说法错误。3. A 【解析】“探究电流跟电阻的关系”实验采用控制变量的研究方法，而“伏安法测量电阻”实验采用的是间接测量法，并没有用到控制变量法。4. B 【解析】在电路中改变铜环的位置，也就改变了连入电路的电阻丝的长度，从而改变了接入电路的电阻值，电路中电流的大小和小灯泡的亮度随之改变。当铜环从A向B端滑动时，接入电路的电阻变小，电流表的示数变大，电压表示数变大，小灯

16、泡变亮。 5. D 【解析】由图（a）可知：灯L1与灯L2并联，电流表A1测干路电流，电流表A2测灯L2的电流。电流表A1的示数是1.8A，电流表A2的示数是0.52A。所以通过灯L1的电流I1=1.8A-0.52A=1.28A。6. A 【解析】对于油量表这种装置，可以将其类比为用电流表来判断油量的多少。当油箱内油量减少时，浮标就会下降，拉动横杆左端下降，使横杆右端上升，使得接入电路中的电阻变长，电阻增大，电路中的电流减小，油量表（电流表）示数减小。反之，当油箱内油量增加时，浮标就会上升，推动横杆左端上升，使横杆右端下降，使得接入电路中的电阻变短，电阻减小，电路中的电流增大，油量表（电流表）

17、示数增大，表示油量增加。7. C 【解析】如果灯泡L1短路，则灯泡L2就会发光了；如果灯泡L2短路，则灯泡L1就会发光了；如果灯泡L2断路，则电压表、电流表都不会有示数。只有灯泡L1断路时，由于电路中的电流非常小，所以两只灯泡均熄灭，电压表示数增大，电流表示数变为零。8. A 【解析】在A图中电压表测量滑动变阻器两端电压，在测体重时，滑动变阻器连入电路的阻值增大，电路总电阻增大，电流减小，加在定值电阻R两端的电压减小，加在变阻器R1两端的电压增大，电压表示数增大，故可以测出体重；B图中电流表与R1并联，R1短路不能测出体重；C、D两图中闭合开关后，电压表示数为电源电压，不会随人的体重的变化而变

18、化，故不能测出体重。9. 增大 减小 【解析】将镍铬合金丝均匀拉长，则它的长度变长，横截面积变小，其电阻将增大；对折后，则横截面积增大，长度减小，其电阻将减小。10. 5 5 0.4 【解析】200mA=0.2A，由欧姆定律公式I=U/R变形得：R=U/I=1V /0.2A =5；导体的电阻是导体本身的性质，不随导体两端的电压的变化而变化，所以在它两端加2V的电压时，它的电阻仍是5；此时通过它的电流是I=U/R=2V/5=0.4A。11. 滑动变阻器的滑片滑到最左端了（或滑动变阻器接入电路的电阻为零）【解析】电压表的读数等于电源电压，说明灯泡分担了电源的全部电压，滑动变阻器上没有电压，即滑动变阻器没有连入电阻。12. 10 2.5 【解析】可由图象读出电流的大小，根据并联电路的特点和欧姆定律计算出总电阻。13. 建议合理。理由：由于电流表电阻很小，电路接通时会发生短路，烧毁电流表。【解析】根据欧姆定律知识进行分析，电流表内阻很小，当有很大的电流通过时会烧坏电流表。14. （1）大于 右 （2）控制变量 I=U/R。【解析】（1）在串联电路中，电压的分配与电阻成正比，定值电阻由5换成10以后，由于定值电阻阻值增大，它两端的电压会比原来的变大，要使这部分电压保
