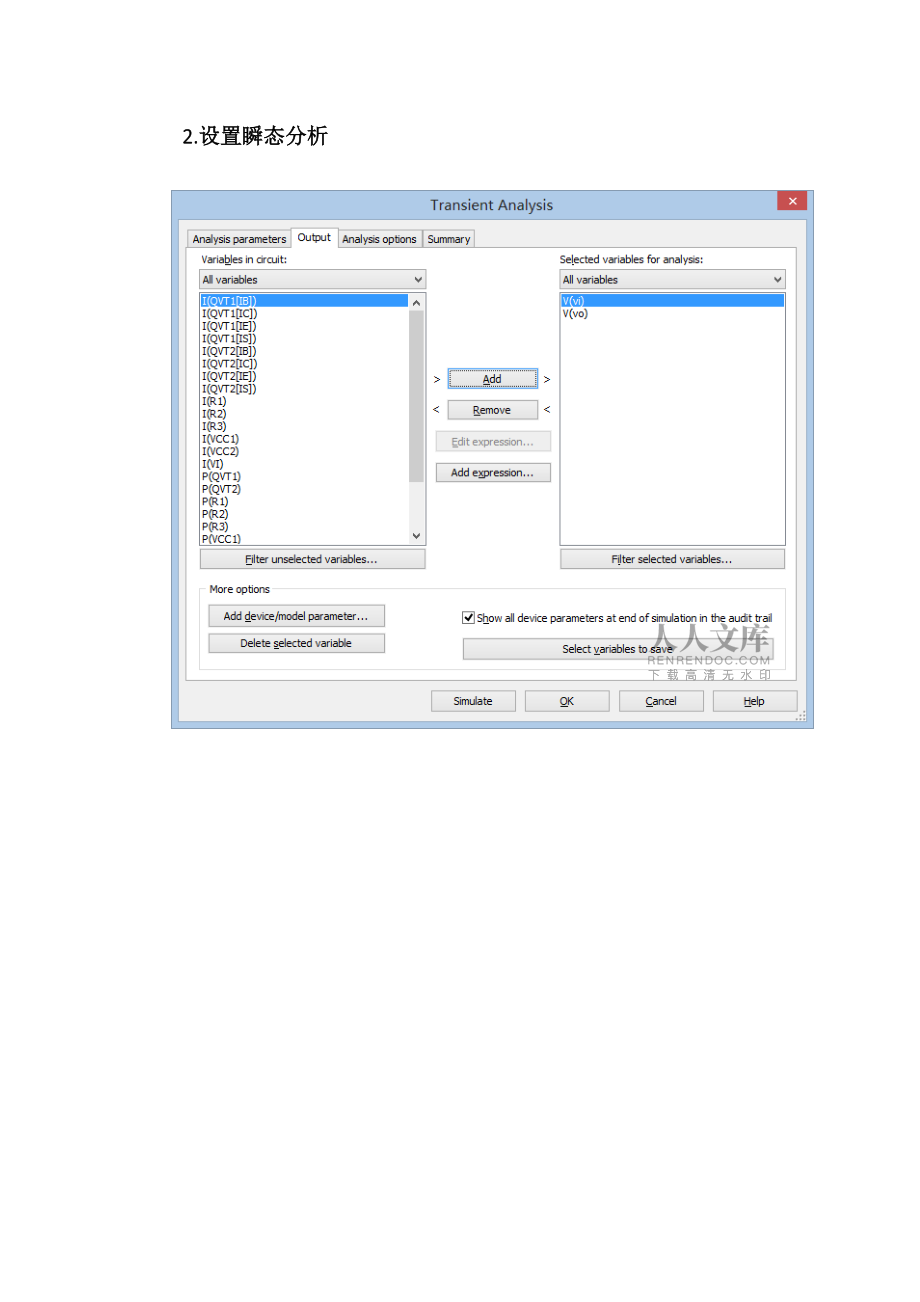

实验四 互补对称功率放大电路一、 实验目的（1）观察乙类对称功放电路输出波形，学习克服输出中交越失真的方法。（2）学习是最大输出电压的范围。（3）进一步掌握用Multisim进行瞬态分析和直流分析的方法。二、实验内容1.实验电路图2.设置瞬态分析3.仿真由图可见，Vo出现了交越失真。4.求电压传输特性（1）设置直流扫描分析。（2）电压传输特性。由图可知，交越失真发生的范围是-709.03mV675.585mV。5.克服交越失真（1）变换电路。（2）瞬态分析得到输入、输出波形。由图可见，Vo已基本不出现交越失真。（3）直流扫描分析，得出电压传输特性曲线。（4）求最大输出电压范围。此时电压传输特性为:由图可得，最大输出电压范围为：-5.0081V4.9436V。6.甲乙类互补对称功放电路的输出功率（1）利用示波器得到vi、Vo波形。由图可得Vom=4.643V（2）启动后处理程序。得出输出功率曲线：由图可知，最大输出功率Pm=0.53W（3）直流电源功率曲线为：由图可见，直流电源提供的功率Pv=1.7645W.（4）功率放大电路的效率图像为：由图可见，功放电路的效率为30.14%。（5）功率管
