框架结构平法施工图识图翻样计算

1、框架结构平法施工图识图翻样计算一、基本数据1、锚固长度当计算钢筋的锚固长度主要取决丁钢筋的强度、混凝土抗拉强度，并与钢筋的外形有关中充分利用钢筋的抗拉强度时，受拉钢筋的基本锚固长度应按下列公式计1abfy=aft锚固钢筋的外形系数a光圆钢筋带肋钢筋螺旋肋钢丝三股钢绞线七股钢绞线a0.160.140.130.160.17la=乌lab>200mm带肋钢筋的公称直径小丁25mm,受拉钢筋抗震锚固长度1aE='aE1a本工程抗震等级为四级、=1.0,laE=1a混凝土 C30 fc=14.3N/ mm 2ft =1.43 N/ mm 2锚固条件带肋钢筋的公称直径大于251.10环氧树脂

2、涂层带肋钢筋1.25施工过程中易受扰动的锅筋1,10锚固区保护层厚度3d0.805d0.70受拉钢筋锚固长度修正系数a注：中间时按内插值d为锚固钢筋直径.根据例图：钢筋HRB335fy=300N/mm2,受力钢筋16mm,20mm和25mm锚固长度计算公式：lalld300la=afd=0.14XXdft1.43当 d =16mm it? d =20mm 当 d =25mm 时，laE =laE =l =470mm1 aa=587mm laE = =734mm l a2、措接长度四级抗震框架纵向受拉钢筋的搭接长度：竖占瞄a300mm纵向受拉钢筋搭接长度修正系数乌纵向钢筋搭接接头面积白分率（为&

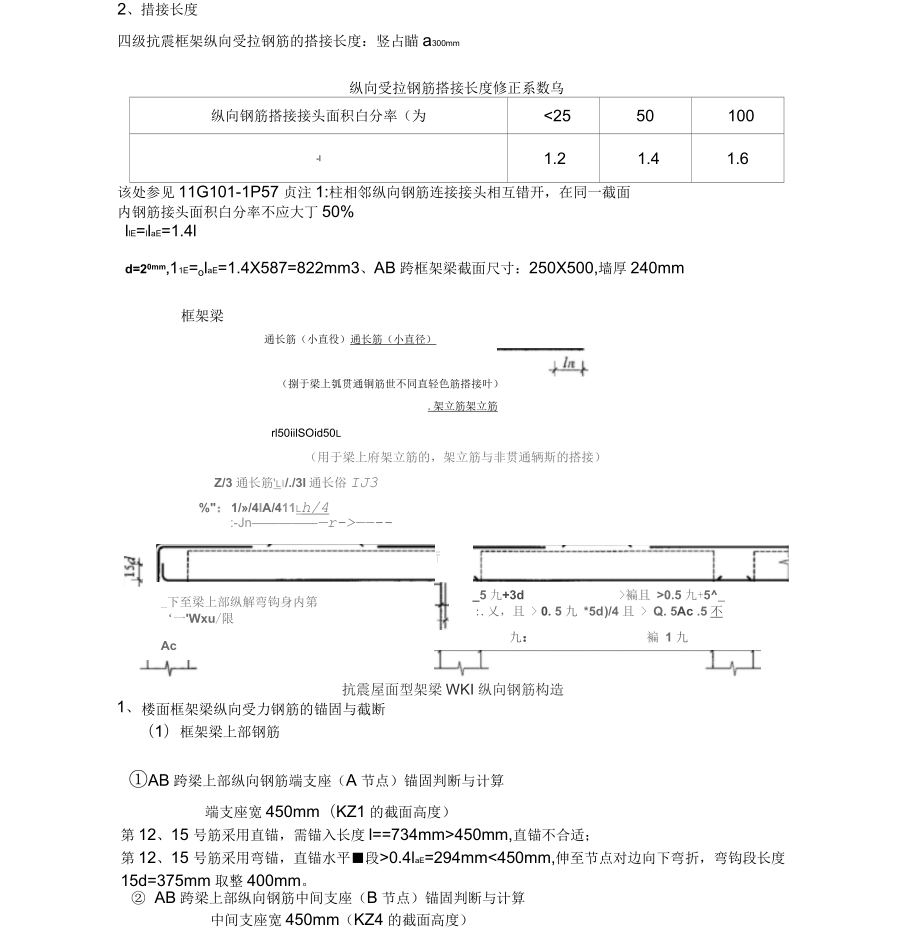

3、lt;2550100-l1.21.41.6该处参见11G101-1P57贞注1:柱相邻纵向钢筋连接接头相互错开，在同一截面内钢筋接头面积白分率不应大丁50%llE=llaE=1.4ld=20mm,11E=olaE=1.4X587=822mm3、AB跨框架梁截面尺寸：250X500,墙厚240mm框架梁通长筋（小直役）通长筋（小直径）（捌于梁上瓠贯通铜筋世不同直轻色筋搭接叶）.架立筋架立筋rl50iilSOid50l（用于梁上府架立筋的，架立筋与非贯通辆斯的搭接）Z/3通长筋'l/./3I通长俗IJ3%"：1/»/4IA/411lh/4:-Jnr->-111、_

4、下至梁上部纵解弯钩身内第一'Wxu/限Ac楼面框架梁纵向受力钢筋的锚固与截断_5九+3d>褊且 >0.5九+5_:.乂，且 > 0. 5九 *5d)/4且 > Q. 5Ac .5不九：褊 1 九抗震屋面型架梁WKI纵向钢筋构造（1）框架梁上部钢筋AB跨梁上部纵向钢筋端支座（A节点）锚固判断与计算端支座宽450mm（KZ1的截面高度）第12、15号筋采用直锚，需锚入长度l=734mm>450mm,直锚不合适；第12、15号筋采用弯锚，直锚水平段>0.4laE=294mm<450mm,伸至节点对边向下弯折，弯钩段长度15d=375mm取整400mm

5、。 AB跨梁上部纵向钢筋中间支座（B节点）锚固判断与计算中间支座宽450mm（KZ4的截面高度）第12、15号筋是通长筋，贯穿中间节点 BC跨梁上部纵向钢筋端支座（C节点）锚固判断与计算端支座宽450mm（KZ4的截面高度）第12、15、17、18#筋采用直锚，需锚入长度1非=734mm>450mm,直锚不合适第12、15、17、18#?采用弯锚，直锚水平段0.4"=294mm<450mm,伸至节点对边项向下弯折，弯钩段长度15d=375Mm,取整400mm。第17、18号筋从支座边缘（向B节点）外伸1/3净跨长。KZ4bXh=450X400,无偏心。净跨长l=7800-

6、225-225=7350mm,1/3l=2450mm，取整2450mm。 BC跨梁上部纵向钢筋中间支座（B节点右侧）锚固判断与计算中间支座宽450mm（KZ4的截面高度）第12、15号筋是通长筋，贯穿中间节点第14、14号筋是非通长筋，从支座边缘（向B节点）外伸1/3净跨长。KZ4bXh=450X400,无偏心。净跨长l=7800-225-225=7350mm,1/3l=2450mm。 BC跨梁上部纵向钢筋中间支座（B节点左侧）锚固判断与计算中间支座宽450mm（KZ4的截面高度）第12、15号筋是通长筋，贯穿中间节点第14号筋是非通长筋，从支座边缘（向A节点）外伸1/3净跨长。KZ4bxh=

7、450mmx400mm，无偏心。取较长跨净跨长=7800-225-225=7450mm,1/3ln=2450mm。该处参见11G101-1P79贞注1:跨度ln为左跨和右跨的较大值。第14号筋是非通长筋，采用直锚，需向A节点锚入laE=750mm,直锚不足，可弯锚，伸至柱外侧纵筋内侧，平直段长度0.41,弯钩长15d。从AB跨B节点支座边缘外伸734-450=284mm,取整290mm。2）框架梁下部钢筋AB跨梁下部纵向钢筋端支座（A节点）锚固判断与计算端支座宽450mm（KZ4的截面高度）第11号筋采用直锚，需锚入长度1=470mm>450mm,直锚不合适；第11号筋采用弯锚，直锚水平

8、段>0.41=188mm<450mm,伸至节点对边向下弯折，弯钩段长度15d=240mm取整250mmAB跨梁下部纵向钢筋中间支座（B节点）锚固判断与计算AB跨梁底高丁BC跨梁底，可将AB跨梁下部第11号钢筋直锚入BC跨梁内，直锚长度l=470mm>450mmBC跨梁下部纵向钢筋端支座（C节点）锚固判断与计算端支座宽450mm（KZ4的截面高度）第13号筋采用直锚，需锚入长度l=734mm>450mm,直锚不合适。第13号筋采用弯锚，直锚水平段>0.4iaE=294mm<450mm,伸至节点对边向下弯折，弯钩段长度15d=375mm,取整400mm。BC跨梁

9、下部纵向钢筋中间支座（B节点右侧）锚固判断与计算中间支座宽450mm（KZ4的截面高度）第13号筋采用直锚，锚入长度（l=734mm,0.5hc+5d=350mm）max>450mm,直锚不合适。第13号筋采用弯锚，直锚水平段>0.4l=294mm<450mm,伸至节点对边向上弯折，直钩长度15d=375mm,取整400mm。楼面框架梁箍筋加密区长度的确定2、抗腐等St为四级：>L5Jb?SOO抗震框架梁KUWKL箍筋加密区范围梁诰梁中心壕展开，箍炳向距沿凸而巍量度.白，为梁枚面商度）AB跨梁根据例图，AB跨梁箍筋为8100/200（2）,根据11G101-1箍筋加密区

10、长度1.5hb=1.5x400=600mmBC跨梁根据例图，AB跨梁箍筋为10100/150（2）,根据11G101-1箍筋加密区长度为1.5 儿=1.5x750=1125mm,取整 1150mm框架柱（采用焊接连接）1、A柱（1）首层纵筋：底层层高4.2mo室内地面（土0.000）距基础顶面1.0m,柱高为4.2+1=5.2m。首层：Hn=5200-400=4800mm非连接区长度：勺=7=1600mm分两批截断，相邻纵筋交错35d=35x20=700mm>500mm第一批钢筋断点距基础顶面1600mm,第二批钢筋断点距基础顶面1600+700=2300mm<箍筋加密区长度的确定

11、嵌面部位底层柱根加密区长度舟哇在在旦n=l600mm3抗震KZ92、LZ箍筋加宙区范围嵌固部仲为墙覆便，皿委闾都在为梁呗在）加密KZ纵筋连接大意图一层A柱箍筋加密区大意图底层刚性地面上下各加密5001600mm>1000mm,基础柱全程加密。柱顶（上层梁底）加密长度*W00mmhc=450mmMAX=800mm500mm从梁顶向下800+400（梁高）=1200mm(2)二层楼面""opf=S I二层A柱箍筋加密区大6HL纵筋乩=3300-400=2900mm非连接区长度：29=483mm取整490mm6h=450mm/MAX=500mm500mm分两批截断，相邻纵筋

12、交错：35d=35x20=700mnA500mm第一批钢筋断点距基础顶面500mm,第二批钢筋断点距基础顶面500+700=1200mm<箍筋加密区长度的确定二层结构柱顶部和底部箍筋加密、r.Hn区长度相同，均为6Hn箍筋加密长度A62900口繇=483mm,取整490mm6hc=450mmJMAX=500mm500mm从梁顶向下箍筋加密区长度为500mm+400mm（梁高）=900mm柱外纵宜铜瓣配筋率铜何构造，见本汨集第百页端柱伸入梁内的柱外侧钢筋1.5l=1.5x587=880.5mm,取整900mm>400（梁高）+450（柱宽）=850mm。根据要求，伸入梁内的柱外侧钢筋

13、面积不宜小丁柱外侧纵筋面积的65%,柱筋4根全部伸入梁内。23一：？2P=0.47%<1.2%，可以一批截断12d450450内侧钢筋l=587mm,梁高400mm,直锚不合适，采用弯锚，伸至柱顶hc=450mm>0.5laE=0.5x293.5mm弯钩段长度12d=240mm,取整250mm。2、B柱首层纵筋柱净高Hn=5200-750=4450mm、.Hn4450一非连接区长度为一=1483mm,取整1500mm分两批截断，相邻纵筋交错3335d=35x20=700mnA500mm第一批钢筋断点距基础顶面1500mm,第二批钢筋断点距基础顶面1500mm+700mm=2200m

14、m。箍筋加密区长度的确定4450Hn=1483mm,取整 1500。底层底层柱非连接区长度A加密刚性地面O O=1 o331500-1000=500mm从室内地面（土 0.000）向上加密500mm,即从基础顶面向上加密1500mm。刚性地面上下各加密 500柱顶（上层梁底）加密长度Hn4450=741mm,取整750mmhc=450mm:MAX=750mm500mm从梁顶向下箍筋加密长度为750mm+750mm=1500mm二层纵筋Hn=3300-750=2550mm非连接区长度为旦2=2550=450mmhc=450mm500mmMAX=500mm分两批截断，相邻纵筋交错 第一批钢筋断点距基础顶面 第二批钢筋断点距基础顶面箍筋加密区长度的确定柱底、柱顶加密长度:35d=35x20=700mm>500mm500mm,500mm+700mm=1200mm。>旦人=2550=450mmhA=450mm'MAX=500mm500mm从梁顶向下箍筋加密区长度为500+750=1250mm©（当支传长度） 九3、C柱65%,梁上部纵筋理底中间柱伸入梁内的柱外侧钢筋长度为l=587mm<750mm（梁高）,可直锚伸至柱顶。（1）首层纵筋设置同B柱。箍筋加密区长度的确定同B柱。（2）二层纵筋设置同B
