框架剪力墙结构小区模板工程施工方案

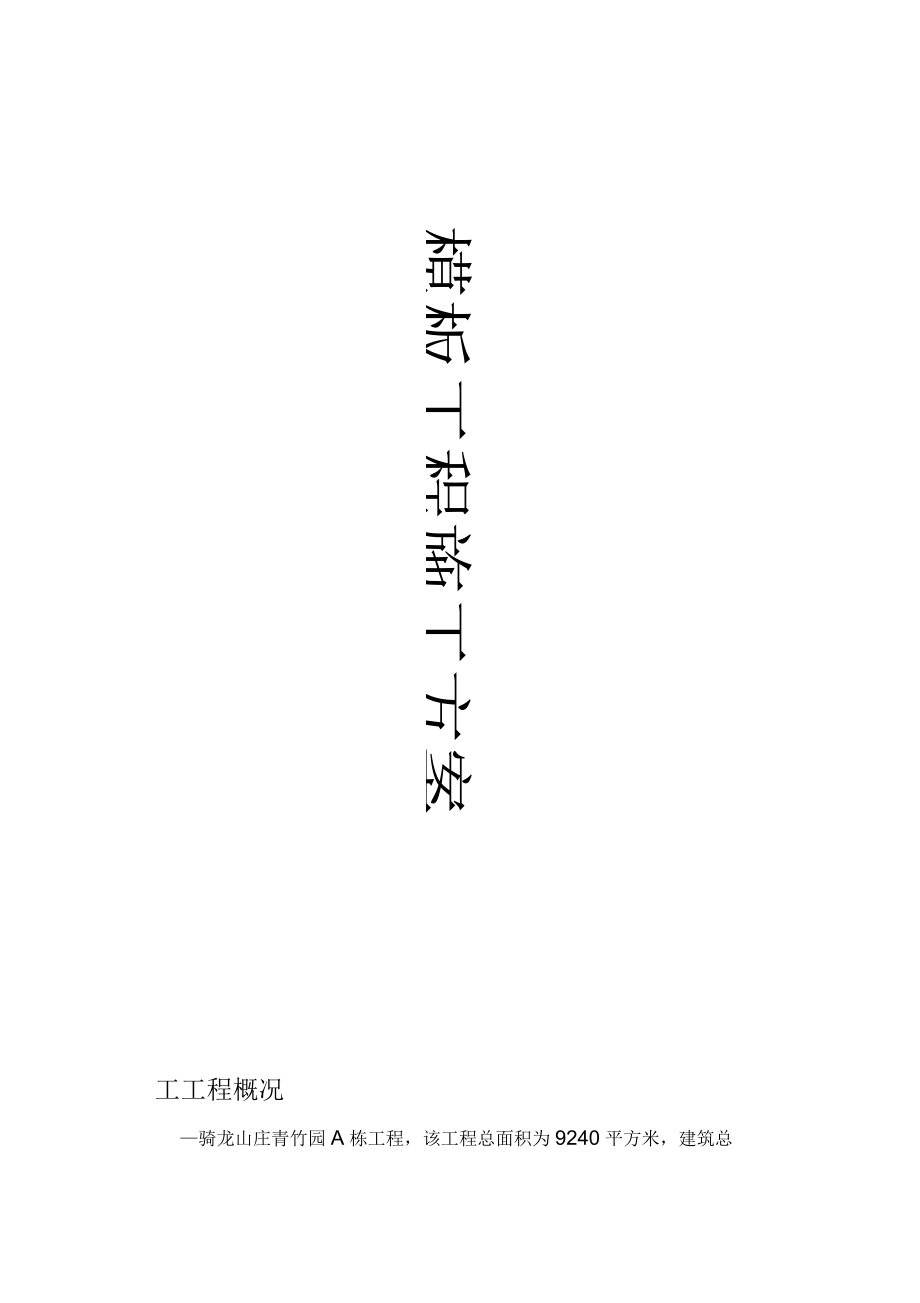

1、模板工程施工方案工工程概况骑龙山庄青竹园A栋工程，该工程总面积为9240平方米，建筑总高度为36米，本工程地上11+1层，框架剪力墙结构，本工程抗震设防分类为丙类，按六度抗震设防，剪力墙抗震等级为四级，耐火等级为二级，结构设计合理使用年限为50年，安全等级为二级。二、施工技术方案1、施工工序：熟悉施工图-选择模板材料-制作定型模板一支模（含校模）一脱模一模板保养。2、模板材料选择：该工程砼工程量比较大，据现场实际情况，选用木制模板、钢管支撑，材质为048*3.5mm钢管。梁模板的支承竖向立挡采用40mm*50mm的木楞，间距500nni,支撑采用木支撑间距1000nni。（1）梁侧模厚度最高的

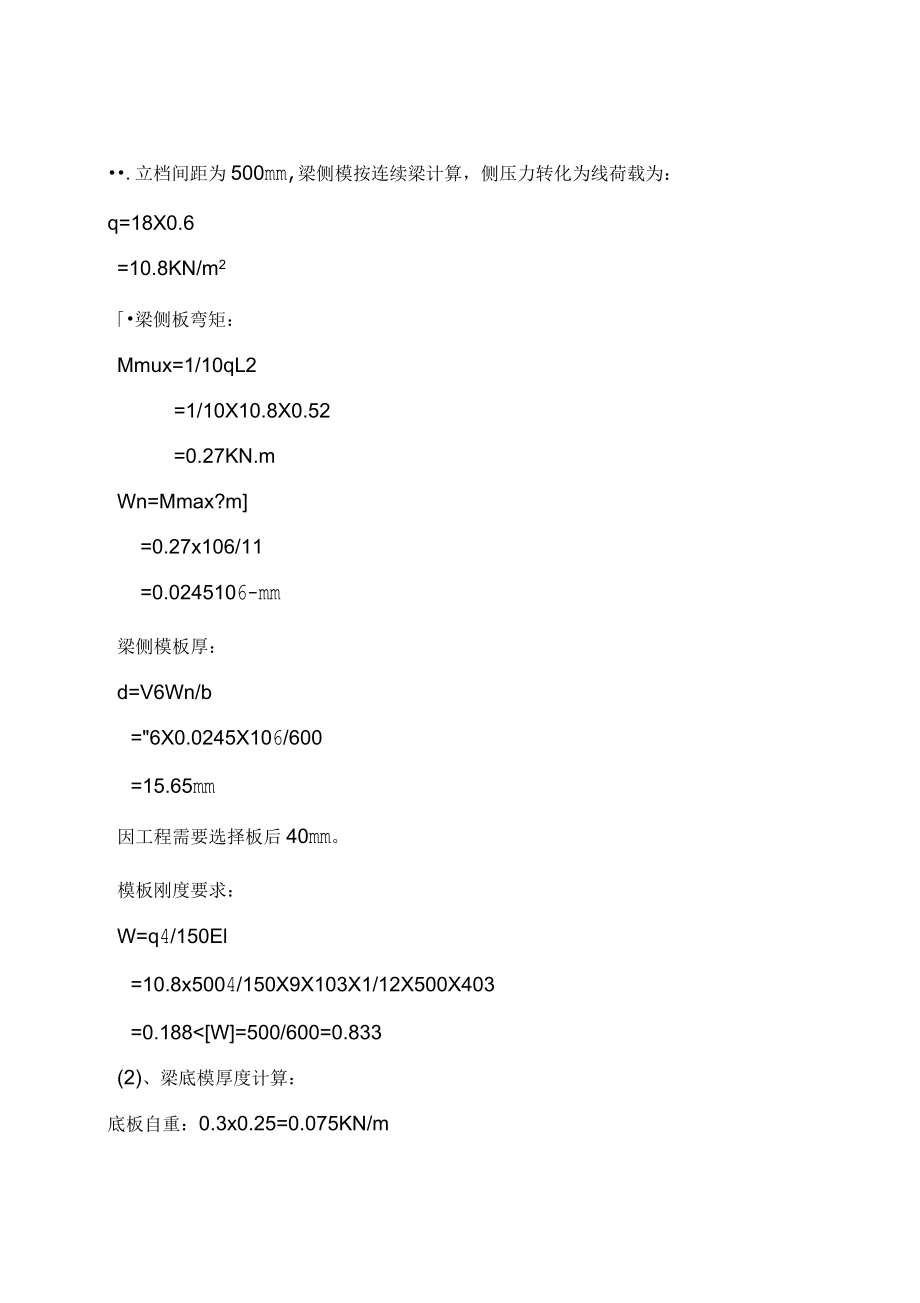

2、梁h为600mm,硅坍落度30mm,硅重力密度25KN/m3,入模温度T=25C,入模浇筑速度U。=2m/n,无外加剂。硅测压力：F1=0.22rct。BiB2U1/2=0.22X25X（200/25+15）X1X0.85x，2=33.06KN/m2F2=rcH=25X0.6=18KNM.立档间距为500mm,梁侧模按连续梁计算，侧压力转化为线荷载为：q=18X0.6=10.8KN/m2梁侧板弯矩：Mmux=1/10qL2=1/10X10.8X0.52=0.27KN.mWn=Mmax?m=0.27x106/11=0.0245106-mm梁侧模板厚：d=V6Wn/b="6X0.0245

3、X106/600=15.65mm因工程需要选择板后40mm。模板刚度要求：W=q4/150El=10.8x5004/150X9X103X1/12X500X403=0.188<W=500/600=0.833(2)、梁底模厚度计算：底板自重：0.3x0.25=0.075KN/m梁硅自重：25X0.25X0.6=3.75KN/m钢筋自重：1.0X0.25X0.6=0.150KN/m振动荷载：2.0x0.25=0.5KN/m总竖向荷载：0.075+3.75+0.150+0.5=4.48KN/m强度要求底板厚：d=L/4.653Vzq1/d1=1000/4.653,4.48/0.25X103=28

4、.79mm刚度要求底板厚：d=L/7.83Vzq1/d1=1000/7.83,4.48/0.25X103=33.5mm所以梁底板厚选择40项。(3)、顶撑计算：顶撑为480mm圆木，间距1000mm,L0=3300mm,i=d/4=20,入=L。/i=3300/20=165。强度验算：N=4.48X1=4.48KNN/An=4.48X103/3.14X402=0.89N/mm2<fc=10N/mm2稳定性验算:;入91,。=2800/入2=2800/1652=0.103N/CA）=4.48X103/0.103X3.14X402=8.66N/mm2<fc=10N/mm2所以选择顶撑为

5、480圆木。（4）、本工程为240X240mm构造柱，所以柱模板采用40mm厚的木版，柱箍40X50叫间距600mm,忽略计算。3、支模方法：（1）条形砼基础，由两侧木模板组成，支设时应拉通线，将侧板校正后，用斜撑支牢，间距加。（2）梁模板：梁模板由侧板，底板和支撑系统组成。梁侧600800模由木制抱箍组成间距500项，底板由顶撑顶住。为了调整梁模板的标高，在立柱低要加垫一对木楔，考虑顶撑传下来的集中荷载，均匀的传给地面，沿顶撑底在地面或楼板上加垫垫板，当为泥地面时，垫板厚8cm,宽20cm,长60。梁模板安装后要拉中线检查，复核各梁模板中心线位置是否正确，待底模安装后，检查并调整标高，将木楔

6、钉牢在垫板上，各顶撑之间要拉上水平撑和剪刀撑，以保持顶撑的稳固。当梁跨在4m或4m以上时，在梁跨中按0.2%。起拱。（3）、柱模板：柱由一队侧板与一对横向板组成，横向板两端伸出，便于拆出。在模板外设置间距600顺柱箍箍紧。柱顶与梁交接处留缺口，以便与梁结合。安装柱模前，先绑扎好钢筋，测出模板标高。在和上柱模后用临时支撑固定,校正轴线位置检查无误后,将柱箍箍紧。、现浇楼板楼板模板用拼板铺成，厚度同梁底板4cm,模板的铺设在砖做完毕后，按楼板标高往下减去楼板底模板的厚度和楞木高度设置支撑系统,在支撑上放楞木,楞木上铺底板,铺好后校对标高尺寸.然后对楼板支撑架进行水平和剪刀撑连接.4、脱模时间(1)

7、不承重模板(如侧模)应在硅强度达到25%保证其表面及棱角不因拆除模板而损坏。(2)承重模板，应在与结构同条件养护的试块强度达到50%(跨度小于4m)后方可拆除.5、安全技术措施模板施工前,现场负责人要认真审查关于模板设计资料,荷载取值,计算方法,支撑体系等是否合理。材料进场5后认真检查材料是否符合要求。自己加工的模板检查验收手续是否齐全，排出模板施工中的不安全因保证运输道路畅通，做到现场防护设施齐全。做好夜间施工的照明准备，电动工具的电源线绝缘，漏电保护装置齐全。做好模板垂直运输的安全施工准备工作。施工前认真向有关人员作安全技术交底。模板工程作业高度在2m和2m以上时，要根据高空作业安全技术规

8、范的要求进行操作和防护,要有可靠安全的操作架子.二层以上周围应设置安全网和防护栏杆.临街面及交通要道地区应设警示牌，避免伤及行人。操作人员须经安全通道上下，不许攀登模板和脚手架上下，不许在墙顶、独立梁及其他狭窄而无防护的模板上行走。高处作业的架子、平台上不宜堆放模板，必须短时间堆放时，一定要码平稳，不能堆的过高，必须控制在架子或平台的荷载允许范围内。高处支模工人工具不用时必须放在工具带内，不能将工具随意放在脚手架上，以免坠落伤人。施工工人必须带全安全防护用品，并正确使用，严禁带病或酒后作业。注意防火，木料及易燃材料要远离火种堆，并配备消防设施，基础及地下工程模板安装，应先检查基槽土壁边坡的稳定

9、情况，如发现有塌方的危险，必须采取安全的加固措施后，才能开始作业，操作人员上下基槽要设扶梯，基槽上口边缘1米以内不允许堆放模板构件和材料向坑内运用木板时要有专人指挥，上下呼应，模板支撑在土壁上，应在支点加垫板，以免支撑不牢和造成土壁塌方。单梁支模应搭设牢固的操作平台，并设护身栏杆，避免上下同时作业。支圈梁模板应有操作平台，不允许在墙上操作阳台支模立柱自下而上逐层在同一垂直线上支主柱，拆模时由上而下拆除。首层阳台支模主柱在散水回填上，一定要夯实并垫垫板。支阳台模板的操作地点要设护身栏、安全网。拆模前必须有申请，技术负责人批准后方可拆模。在拆模过程中如发现实际结构混凝土并未达到要求，有影响结构安全

10、的质量问题应暂停拆模。拆模的模板必须随拆随清理，以免钉子扎脚，阻碍通行发生事故。拆模下方不能有人，拆模区设警戒线，以防有人误入被砸伤。拆除的模板向下运送传递，一定要上下呼应，不能采取猛撬以致大片脱落的方法。用塔吊吊运拆除时，模板应堆码整齐并捆牢才可吊装。基坑拆模时，要注意边坡的稳定，特别是拆模模板支撑时，可能使边坡发生震动而塌方，拆除的模板及时运道离基槽较远的地方进行清理。三、机具设备需用量计划：木工刨床：2台木工元锯：2台四、劳动力计划：木工：30人普工：10人五、进度计划见总施工组织设计进度计划A2施工组织设计（方案）报审表工程名称：贵福骑龙山庄青竹园A栋工程编号：致：重庆阜康监理有限公司（监理单位）我方已依据施工合同的有关规定完成了贵福骑龙山庄青竹园A栋工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：模板工程施工方案1份。承包单位（章）重庆贵福建筑公司项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师
