索道式跨越架施工技术导则出版稿1

1、索道式跨越架施工技术导则前 言 目前，在送电线路张力架线跨越施工中，利用索道式跨越架进行张力架线跨越电力线路施工的技术日臻完善。为了更好地规范索道式跨越架跨越施工，保证跨越施工中的人身、设备安全，根据国家有关标准规定，结合多年来的实践经验，编制了本施工技术导则。 本施工技术导则的部分内容与电力建设安全工作规程（架空电力线路部分）、电业安全工作规程（电力线路部分）、跨越电力线路架线施工规程中的相关内容是一致的。目 录前 言1 范围 2 引用标准3 总则4 术语 5 应用索道式跨越架的基本规定6 索道式跨越架跨越施工工艺要求6.1 一般规定6.2 索道式跨越架施工工艺要求7 安全措施8 主要设备、

2、工器具管理 8.1 绝缘工器具及材料的管理8.2 设备及工器具管理1 范围 本导则规定了索道式跨越架跨越施工的方法。 本导则适用于新建或改建的输电线路利用索道式跨越架进行的张力架线跨越施工。跨越电力线、铁路、公路以及其他障碍物的施工均可参照本规程进行。2 引用标准 下列标准所包含的条文，通过在本导则中引用而构成为本导则的条文。本导则出版时，所示版本均为有效。所有标准都会被修订，使用本导则的各方应探讨使用下列标准最新版本的可能性。 GB13035-1991 带电作业用绝缘绳索 DL409-1991 电业安全工作规程（电力线路部分）DL5009.2-1994 电力建设安全工作规程（架空电力线路部分

3、）DL/T5106-1999 跨越电力线路架线施工规程3 总则3.1 为确保在新建及改建输电线路工程中安全可靠地进行索道式跨越架跨越施工，根据国家有关规定和标准，结合多年来的实践经验制定本导则。3.2 各单位可根据跨越施工的实际情况，依据本导则，具体制定实施细则，按被跨越物的具体情况履行审批手续。3.3 施工单位在具体线路勘察定位中，对线路设计提出一些合理和可行的跨越技术要求时，可与设计部门协商解决。3.4 索道式跨越架适用于带电和停电电力线路的跨越施工，因带电跨越危险性较大，故在选择施工方案时，应优先选择停电跨越方案。4 术语4.1 张力架线 利用张力机、牵引机等设备，在规定的张力范围内悬空

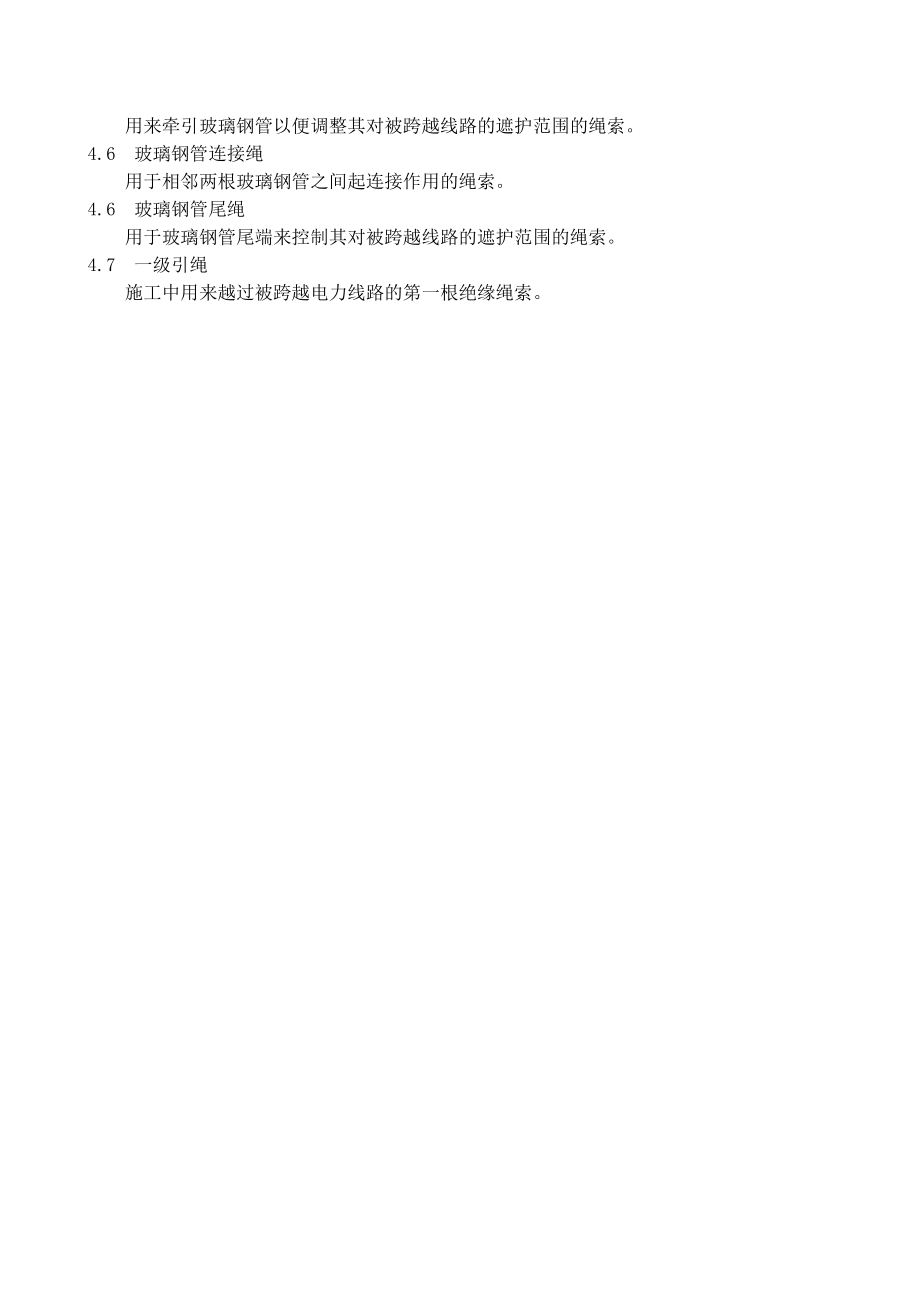

4、展放导、地线的施工方法。4.2 索道式跨越架在跨越施工中，为使导地线安全通过被跨越物，采用在被跨越物上方架设绝缘索道，在索道上铺设玻璃钢管对被跨越物进行遮护的方法，这种跨越架称为索道式跨越架。4.3 索道绳用来架设绝缘索道的绳索，通常采用高强度迪尼玛绳。4.4 循环绳用来牵引索道绳及其它绳索通过被跨越物的绳索。4.5 玻璃钢管按一定距离铺设在索道绳上，用来遮护被跨越物的绝缘管体。4.6 玻璃钢管牵引绳用来牵引玻璃钢管以便调整其对被跨越线路的遮护范围的绳索。4.6 玻璃钢管连接绳用于相邻两根玻璃钢管之间起连接作用的绳索。4.6 玻璃钢管尾绳用于玻璃钢管尾端来控制其对被跨越线路的遮护范围的绳索。4

5、.7 一级引绳 施工中用来越过被跨越电力线路的第一根绝缘绳索。5 应用索道式跨越架的基本规定5.1 索道式跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。索道式跨越架的施工方式分两种(见图),一种是利用在建线路跨越档两端的杆塔作为索道的支撑，在两跨越塔之间架设绝缘索道（图5.1）,另一种是利用近跨越点的跨越塔及根据综合条件定位的抱杆架设绝缘索道（图5.2）。索道式跨越架结构示意图 图5.1索道式跨越架结构示意图 图5.25.2 索道式跨越架的架设必须牢固可靠，应适当加固并应用绝缘材料封顶，玻璃钢管铺设位置正确有效。5.3 索道式跨越架封顶的玻璃钢管要有足够的强度。

6、5.4 索道式跨越架应按DL5009.2-1994中的有关规定保持对跨越物的安全距离，即保持对被跨越物的安全距离。封顶玻璃钢管安装后其与被跨越带电线路地线的最小垂直距离应符合表5.1的规定：表5.1 索道式跨越架与带电体的最小安全距离（m）跨越架部位被跨越电力线电压（kv）103566-110154-220330500索道式跨越架与导线水平距离1.51.52.02.55.06.0无地线时，跨越架与带电体的垂直距离1.51.52.02.54.05.0有地线时，跨越架与地线的垂直距离0.50.51.01.52.63.65.5 索道式跨越架经验收合格后方可使用5.6 强风、暴雨过后应对跨越索道、封顶

7、玻璃钢管等跨越设施进行检查，必要时进行调整并确认合格后方可使用。5.7 搭设和拆除跨越架时应设安全监护人。5.8 施工人员必须熟练掌握跨越施工方法并熟悉安全措施，经本单位组织培训合格和技术交底后方可参加跨越施工。5.9 索道式跨越架封顶玻璃钢管顺线路方向的水平遮护范围（见图5.3）L按下式计算：L b+2Zx2/sin+7/tg+12L索道式跨越架的最小遮护范围，m；b被跨电力线两边线间在顺线路方向的水平距离，m；Zx2被跨越电力线路外过电压条件下导线在跨越点处的风偏，计算确定。两端玻璃钢管对被跨越带电线路边导线的最小延伸保护取6m。索道式跨越架遮护范围示意图 图5.3玻璃钢管遮护立面示意图

8、图5.45.10 带电跨越时索道式跨越架最外侧的玻璃钢管与被跨越电力线路边导线的连线的铅垂角(见图5.4)不应小于30°,否则应延伸玻璃钢管的遮护长度。5.11 当上条中的铅垂角受条件限制无法满足要求时，可参照图5.5进行玻璃钢管的遮护。特殊遮护方法示意图 图5.55.12 索道绳宜采用高强绝缘迪尼玛绳，索道绳必须完好无破损，其安全系数正常工况下取4.5，事故工况下取2.5。玻璃钢管连接绳、玻璃钢管牵引绳的安全系数应大于3.0。5.13 索道式跨越架架体的强度，要求在发生断线或跑线事故工况时能承受冲击荷载。发生断线或跑线事故工况时（见图5.6）,第一根玻璃钢管按承受4根导线重量2倍冲

9、击力验算其强度,索道绳及过排引绳的受力按照第一根玻璃钢管处承受冲击产生的集中荷载进行验算，H 放线事故工况示意图 图5.6发生事故工况时的索道绳及过排引绳应力根据状态方程计算：其中式中H架空线的水平张力，N；架空线的水平应力，N/mm2（或Mpa）；架空线单位长度的自重力，N/m；S架空线的截面积，mm2。架空线索的温度线膨胀系数，1/；E架空线索的最终弹性系数，N/mm2；连续档的档距；Qm事故工况时产生的冲击荷载；amQm作用于距悬挂点（支承点）A的水平距离工作条件为m时，集中荷载Qm作用于距悬挂点（支承点）A的水平距离为am，其对架空线索长度的增大系数。n状态为发生事故工况前的状态，m状

10、态为发生事故工况时的状态，此时Qm为4根导线重量并考虑2倍冲击力验算5.14 索道式跨越架架体中心，应设置在新架线路每相导线的中心6 索道式跨越架跨越施工工艺要求6.1 一般规定 按线路设计中的交叉跨越点断面图，在施工前对跨越点交叉角度、被跨越物在交叉点的对地高度、被跨越物宽度、地形情况等进行复测。根据复测结果，选择跨越施工方案。 复测跨越点断面图时，应考虑环境温度的变化（即复测季节与施工季节的温差）。 跨越施工前应编制施工作业指导文件，并由技术负责人向所有参加跨越施工的人员，进行技术和安全交底，明确施工方案。 索道式跨越架架体和有关设备、材料在吊装和运输过程中严禁野蛮装卸。 不停电跨越施工使

11、用的绝缘设备、器材在使用前必须进行检查。检查时用5000V摇表在电极间距2cm的条件下测试绝缘电阻，要求绝缘电阻不小于700M。绝缘绳、网的外观检查有严重磨损、断丝、断股、污秽及受潮时也不得使用。 不停电跨越电力线施工时，跨越场两侧的放线滑车上均应采取接地保护措施。在跨越施工前，所有接地装置必须安装完毕且与铁塔可靠连接。 在张力放线前，按规定复检牵引场、张力场的接地情况。放线牵引板经过跨越档两侧铁塔和索道式跨越架时，应加强监视，牵引速度和张力大小也应进行调整（牵引速度在0.25m/s之内为宜），并听从跨越场的指挥。放线过程中，必须确保与牵引场、张力场和跨越场的通信联系畅通。 跨越施工前，应对索

12、道式跨越架的施工工况进行详细的计算,为施工提供理论计算依据,具体计算步骤如下:a.首先应确定跨越档导线展放时维持导线对被跨越物的垂直安全距离（导线距索道式跨越架的垂直距离宜控制在2-7米）时所需的水平放线张力H和跨越档放线弧垂f及跨越点处的弧垂fx，（注：放线张力H的数值还需要根据放线段内其它各档控制点所计算的各档放线张力值并综合考虑跨越档所处施工段内各线档的放线状况确定张力机的制张力控制值，从而确定跨越档所需的最大水平张力值）如图6.1所示,计算公式如下：当线档的=0时,则张力放线水平张力计算示意图 图6.1b.根据确定的导线水平放线张力值计算出跨越点处导线展放弧垂fx,计算公式为:其中导线

13、的最大弧垂根据确定索道绳在跨越点处的弧垂，跨越点的弧垂应满足安全距离的要求。c根据计算出索道绳的张力以及发生故障状态的索道张力，以判断是否满足强度要求。d根据索道绳的张力，确定索道悬挂点的高度或者调整放线滑车的悬挂高度。e确定索道式跨越架封顶玻璃钢管的遮护范围。6.2索道式跨越架施工工艺要求 跨越施工前应编制施工作业指导书，施工作业指导书内容包括跨越点处线路断面图、索道式跨越架架体和锚固地锚分坑图、架体组装图、玻璃钢管封顶安装图、施工组织、材料和工器具明细表及人员组织安排。 索道式跨越架架设前必须对其位置进行复测。 各锚固地锚埋深必须按“地锚分坑图”及架体设计要求进行，并由专人监督检查。 在攀

14、登不停电线路杆塔向两侧投一级引绳时，应在顺线路侧登塔，确保人、工器具与导线的安全距离。6.2.5 索道绳必须连接牢固，且弧垂应满足索道绳与被跨越线路安全距离要求索道式跨越架展放示意图 图6.2 索道式跨越架各种滑车的悬挂a边线索道滑车的悬挂应兼顾地线展放的需要。b每相的外侧索道滑车与内侧索道滑车的间距应保证足够的宽度，并应与玻璃钢管长度匹配，常用间距为7m。c导线滑车的挂点位置应居于两索道滑车中间，并应绑在横担下平面两主材竖向节点上。d滑车利用钢绳套绑在横担主材上时，应内衬垫木以防损伤铁塔镀锌层。e施工时根据工程具体情况，可在横担端头安装挂架或在铁塔上安装临时横担。f. 循环绳滑车：架设索道及

15、敷设玻璃钢管的循环绳滑车，均应悬挂在两索道滑车的中间位置，对于抱杆构架，则悬挂在横梁中心。 玻璃钢管的封装a将绝缘杆用M8×80的螺栓连接牢固，然后将绝缘杆分成小捆（46根为一捆），吊运到铁塔的横担上，进行绝缘杆铺装。b连接小环的整理：首先将专用小滑轮按照正确方向安装在绝缘杆的两端固定位置上将专用小滑轮挂在索道绳上，专用滑车的前后各有一个圆环，先将拖牵方向的圆环与12的玻璃钢管牵引绳相连，再用12×3.8m的玻璃钢管连接绳卡入专用滑车的圆环内c.牵引12的玻璃钢管牵引绳，安装下一个玻璃钢管，按此方法直至最后一个玻璃钢管安装完成，其专用滑车控制端的圆环与12的玻璃钢管尾绳连接

16、。通过牵引玻璃钢管牵引绳拖动玻璃钢管组合体，并用玻璃钢管尾绳在后端加以控制，来调整玻璃钢管的遮护范围至符合要求。d为了确保跨越架强度，在跨越架首端和末端的玻璃钢管内穿入GJ-50钢绞线，钢绞线两头用索卡夹住形成钢绳套套在索道绳上。 锚固地锚的要求。索道式跨越架所采用的锚固地锚均应在索道承力绳的延长线上，对地夹角不大于40º。地锚的规格和埋深应经过计算确定后选用，其定位位置应经过测量确定。 索道式跨越架的拆除方法a待跨越塔附件安装后，即可进行跨越架的拆除。拆除顺序：先拆玻璃钢管，再拆除索道绳，最后拆抱杆构架；b拆除索道绳过程中，避免索道绳及其他绳索接触带电线路。c拆除过程中，要施加一定

17、的控制张力以免接触带电体。d. 抱杆构架拆除顺序：利用左构架抱杆先拆右构架、再拆左构架。对于同组抱杆，先拆除横梁，并将后拆除的抱杆补一条临时拉线，左构架的最后一条抱杆的拆除需用插杆，以免抱杆放倒过程中失控，损坏抱杆。7 安全措施7.1 跨越不停电电力线架线施工前，应向运行部门书面申请，签定工作票后方可进行不停电跨越施工。7.2 跨越不停电电力线施工过程中，应邀请被跨越电力线的运行部门进行现场监护。施工单位必须设安全监护人。7.3 跨越不停电电力线施工中必须严格执行DL409-91规定的工作票制度。7.4 在跨越档相邻两侧的杆塔上，如果采用停电跨越方式，被跨电力线路的导、地线应通过杆塔设置可靠的

18、接地装置。7.5 绝缘工具必须定期进行绝缘试验，其绝缘性能应符合有关要求，每次使用前应进行外观检查。7.6 参加跨越不停电线路施工人员，应熟悉施工工器具使用方法、使用范围及额定负荷，不得使用不合格的工器具。7.7 临近带电体作业时，上下传递物体必须使用绝缘绳索，作业全过程应设专人监护。7.8 参加跨越不停电线路的施工人员，一级引绳过带电体时以及拆除索道绳时，其操作人员应穿绝缘靴，并配带绝缘手套。7.9 在带电体附近作业时，人体与带电体之间的最小安全距离应满足表7.1的规定。表7.1 作业时与带电体的最小安全距离（m）项目带电体的电压等级10kV35kV63-110kV220kV330kV500

19、kV工器具、安装构件、导线、地线与带电体的距离2.03.54.05.06.07.0作业人员的活动范围与带电体的距离1.72.02.54.05.06.07.10 跨越施工用绝缘绳，在现场应先按规格、类别、用途整齐摆放在防水帆布上。7.11 跨越不停电线路架线施工应在良好天气下进行，遇雷电、雨、雪、霜、雾，相对湿度大于85%或5级以上大风时，应停止工作。如施工中遇到上述情况，则应将已展放好的网、绳加以安全保护，避免造成意外。7.12 跨越施工完成后，应尽快将带电线路上方的索道式跨越架拆除。7.13 索道式跨越架索道绳及玻璃钢管和展放中的导地线牵引绳与被跨越电力线的最小安全距离，必须满足表5.1 和表7.1 的要求。7.14 索道式跨越架搭设完成后必须由专人看护。7.15 施工中选用的所有绝缘绳网，使用前必须保持干燥，并按要求进行摇表检测。8 主要工器具使用注意事项8.1索道绳使用过程中注意事项如下：a. 使用前应认真检查是否有断股、发霉等情况
