辽宁移动LTE室分新产品应用指导意见

1、建建设设级级别别场场景景分分工工界界面面要要求求A类大型商场覆盖面积2万平方米以下（沈阳、大连），其他城市6千平米以下写字楼党政机关市级以下高校校园新建高校或新建高校校区除外营业厅移动自有营业厅B类酒店宾馆三星级及以下（包含快捷式等连锁酒店宾馆）居民住宅楼宇或大型社区住宅小区类C类咖啡厅、KTV、洗浴、酒吧、网吧等中小型娱乐场所建建设设方方式式新产品（华为LAMPSITE、京信MDAS、中兴Qcell等）根据房间格局选择新产品或传统室分根据房间格局选择新产品或传统室分根据房间格局选择新产品或传统室分新产品（华为Nanocell、爱立信Nanocell、中兴Nanocell等）新产品（华为LAM

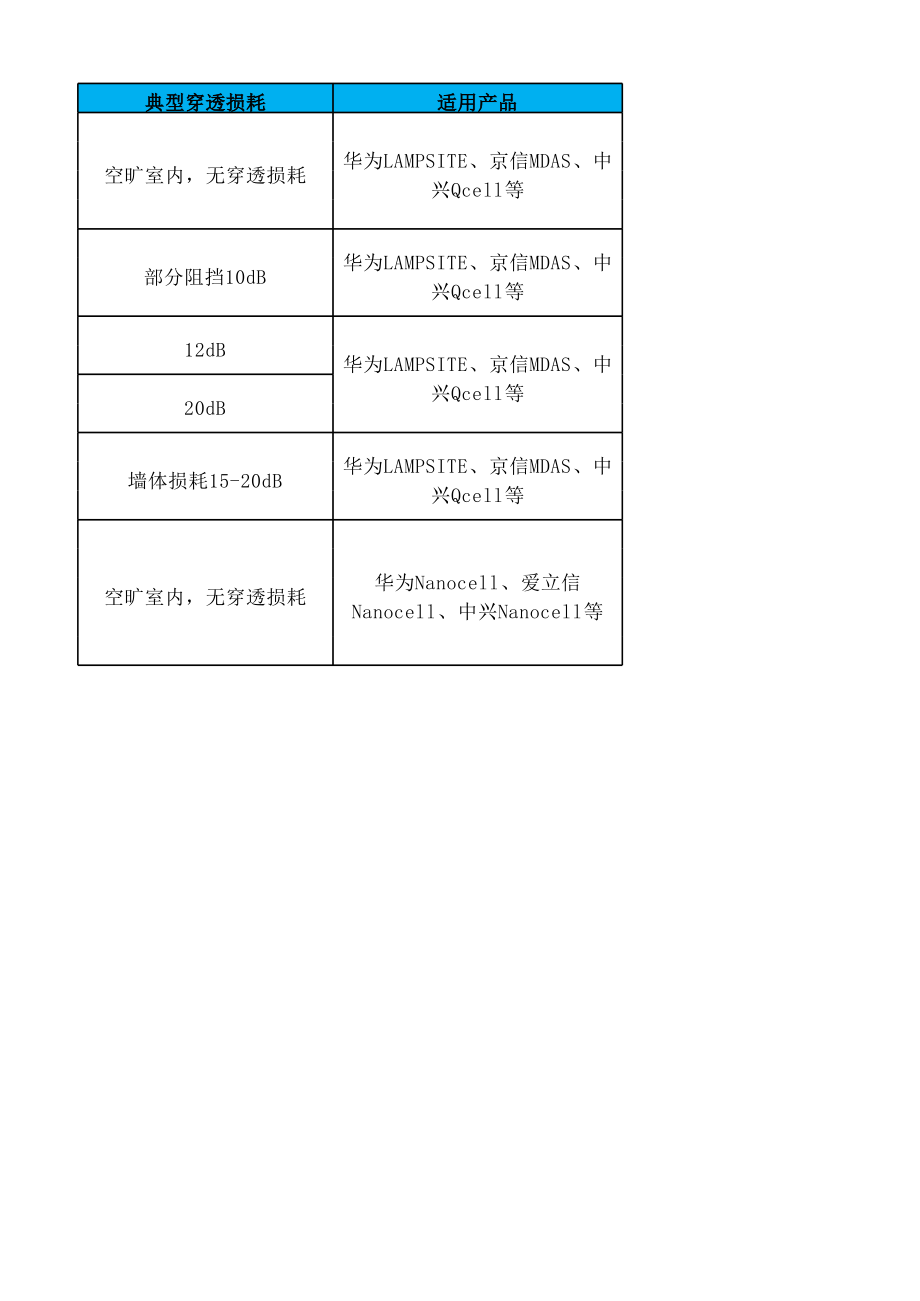

2、PSITE、京信MDAS、中兴Qcell等）传统室分或新产品新产品（华为Nanocell、爱立信Nanocell、中兴Nanocell等）类类别别场场景景特特点点大型场馆机场覆盖面积大，容量要求高，人员密集火车站会展中心体育场馆聚类场景购物中心覆盖面积较大，容量要求高，人员密集大型卖场校园办公场所写字楼大面积办公区，人员密集行政楼宾馆房间多，隔墙多，潮汐效应酒店生活类建筑居民楼楼宇成排，楼高7层以下宿舍楼大型居民区价值站点营业厅覆盖面积不大，容量要求高，人员集中咖啡厅会议室办公室酒吧典典型型穿穿透透损损耗耗适适用用产产品品空旷室内，无穿透损耗华为LAMPSITE、京信MDAS、中兴Qcell等

3、部分阻挡10dB华为LAMPSITE、京信MDAS、中兴Qcell等12dB华为LAMPSITE、京信MDAS、中兴Qcell等20dB墙体损耗15-20dB华为LAMPSITE、京信MDAS、中兴Qcell等空旷室内，无穿透损耗华为Nanocell、爱立信Nanocell、中兴Nanocell等单单体体覆覆盖盖半半径径（建建议议）40米20-30米20米15米20-30米30米-40米方方案案及及图图纸纸规规范范性性1 1、 严严格格按按照照设设计计模模版版，制制作作设设计计方方案案。2 2、 附附件件包包含含设设计计文文档档、图图纸纸、材材料料预预算算清清单单、集集成成费费预预算算等等。图

4、图纸纸可可以以为为VISIOVISIO、CADCAD、PDFPDF，压压缩缩软软件件统统一一采采用用RARRAR格格式式。（1）站点图片必须有，而且要体现楼宇全貌。（2）室内覆盖情况总表，便于从整体上了解设计情况，按照站点设计情况填写，保持前后一致。（3）现场电磁环境测试，2G体现Rx、RxQual指标，截图上体现出BCCH、CellID等信息，3G体现RSCP、Ec/Io指标，截图上体现CellID等信息。注意测试底图一定要与设计图纸中的平面图保持一致，严禁测试数据弄虚作假。（4）材料清单，主要对材料的准确性和合理性进行审核，以图纸为准，不能虚报、多报，馈线及馈线接头等易损材料可考虑5%冗余

5、。（5）不覆盖区域或特殊覆盖区域需要在规划方案/二、整体工程设计示意图下详细说明原因，以方便审核人员现场审核。3 3、 设设计计图图纸纸（1）文档中的图标严格按照图例绘制。（2）图纸中任何与现场实际不符，可能引起审核异议的情况，都需要单独备注说明，否则按不合格处理。说明一般分两种：一是在图纸的左下方备注，如业主要求设备必须安装某位置，造成走线过长；平层过长，考虑节省功率的情况下，适当重复走线；业主要求天线间距与电信联通一致，造成天线过密等等；二是在图纸上用蓝色框图标注，如某区域因无法走线不能覆盖；某区域为手术室，医院不允许无线覆盖；某区域图纸上为室内，但实际为室外，不需要覆盖等等。（3）系统总图：体现信源结构，标注每个有源设备安装位置、输出功率，标注节点覆盖范围，节点要清晰。（4）系统图： a) 系统图的节点要与系统总图按照顺序一一对应。 b) 体现具体节点路由，标注馈线长度、器件编号、节点和天线口输出2G/3G/4G功率。 c) 版面布局合理、清晰，图纸比例要合理，清晰。（5）安装图： a) 底图要清晰可读，清楚标注长宽尺寸。Jpg图片文件可先描绘成CAD或者VISIO格式，必须体现房间间隔及大小，原为CAD图纸要去除多余线条，并更改底图线条颜色，以区分安装馈线及器件颜色。底图的长宽比例要与实际的比例相对应，比如部分方案中出现20米比10
