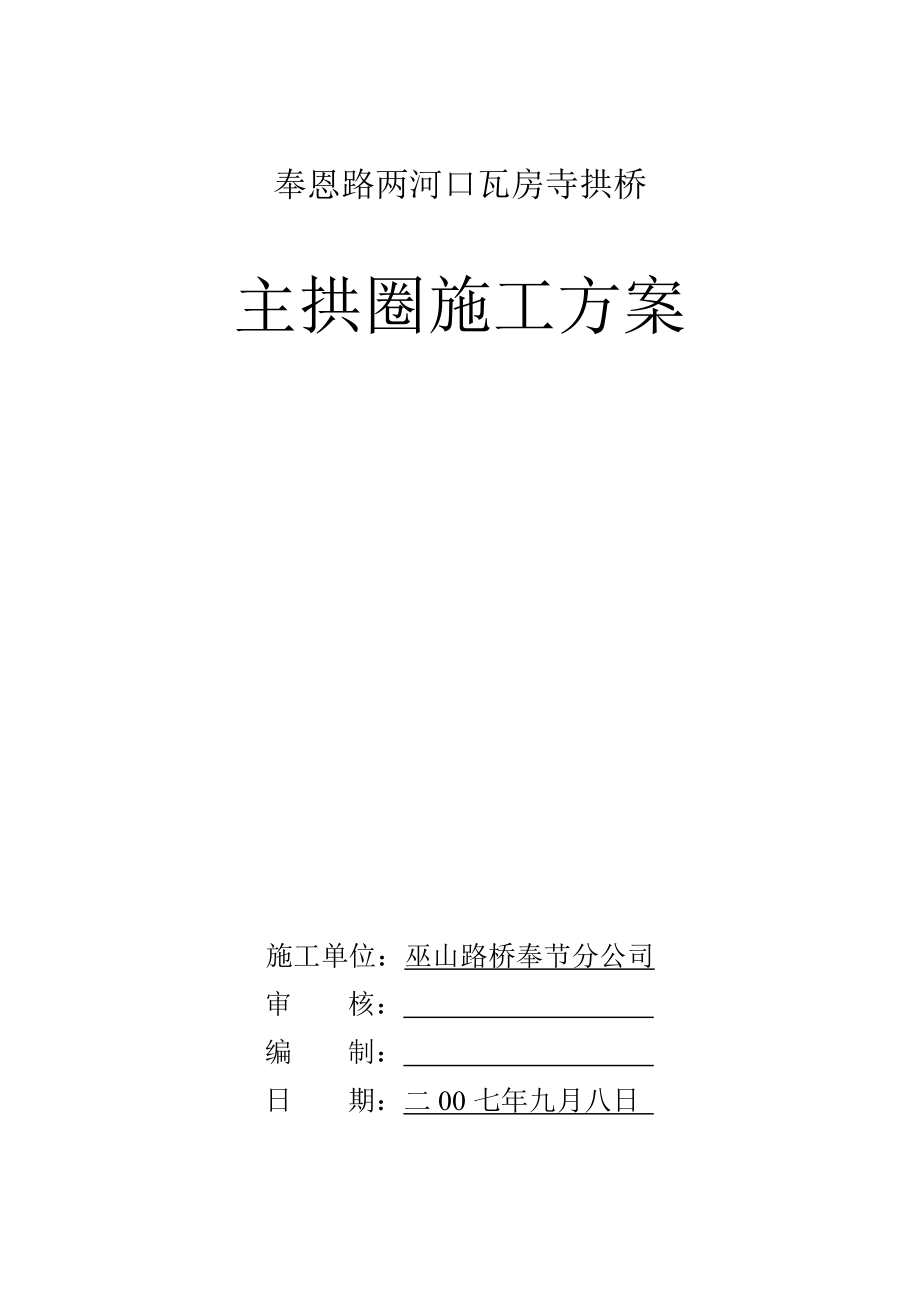

1、奉恩路两河口瓦房寺拱桥主拱圈施工方案施工单位：巫山路桥奉节分公司 审 核： 编 制： 日 期：二00七年九月八日 两河口瓦房寺拱桥的主拱圈采用加强型常备式钢拱架支撑施工。现将具体方法、步骤概述如下： 一、拱圈概况：主拱圈净跨50m，宽7.68m，高1.2m，矢跨比为1/5=10m，拱弧长度：外弧长56.872m，内弧长55.115m，拱轴线长55.993m，拱脚支撑在现浇C30砼拱座上。拱圈内的上、下纵向钢筋，在拱脚10m处均设双层，其它段为单层。主筋之间用箍筋、拉筋以及横向腰筋连接在一起，形成整体骨架。整个主拱圈采用C40砼分环分段浇筑（详见附图）。二、主拱圈施工顺序：首先进行主钢拱架加载后

2、的内力分析（内力分析计算书结论附后） 钢拱架安装 弓形木与底模支设 钢筋邦扎 安装主拱圈侧模板和间隔槽模板 对称浇筑段砼 对称浇筑段砼 对称浇筑段砼 拆除间隔槽模板并凿毛 焊接邦扎全部间隔槽内的钢筋 浇筑间隔槽C40微膨胀砼 安装焊接主拱圈外弧钢筋 安装第二环间隔槽的模板 对称浇筑段砼 自上而下对称浇筑段砼 拆除间隔槽模板 焊接邦扎第二环间隔槽钢筋 浇筑第二环间隔槽微膨胀砼 洒水养护7天后拆除侧模板。三、具体操作方法A 、模板支设与拆除1、 模板支设：拱圈底模板满铺在钢拱架的弓形木上。为了防止漏浆，在底模板表面再满铺胶合板一层，为了避免接头钢筋焊接时，把局部底模板烧坏，故在底层钢筋焊接头火花范

3、围内满铺白铁皮一层与胶合板隔离。拱圈两外侧模板，必须一次支设到位（高120cm）并支撑牢固，保证在砼浇筑过程中，有足够的强度不变形。2、 拱脚段顶表面盖模，可用定型钢模板，其表面可用钢管压紧固定，人可站在上面操作浇筑前方砼。第一环砼顶面不要求平整，且有意做些凹槽，但必须浇筑密实，第二环砼顶面盖模，要严格按砼顶面几何尺寸要求制作，安装加固。3、 模板拆除。拱圈底模拆除需待拱圈上部构造全部完成后。施工顺序为：落钢拱架 拆除底模板 拆除弓形木 拆卸钢拱架。拱圈两侧的模板拆除时间需待砼养护期满7天后。B、钢筋制作与安装1、 对钢筋原材料的质量要求：各种规格的钢筋进场，必须附有效的产品出厂合格证，并随即

4、分类抽样做复试化验。进场钢筋的规格、数量要与合格证或复试报告单相吻合，凡是未经复试确定合格的钢筋，不准用于本工程。2、 钢筋制作安装严格按照图纸要求和现行规范JTJ0412000规范进行。3、 拱圈纵向主筋为22，其在预留间隔槽里的接头，只能做成邦条焊（其它接头可以做成搭接焊或对焊），焊接长度单面焊缝10d,双面焊缝5d（见附图）。无论何种接头，必须先试验合格后，施焊人员方可上岗操作。4、 横隔墙的竖向钢筋，需插入拱圈80cm，不得遗漏，并且固定牢固，不准在浇筑砼时产生超过规范要求地位移。5、 钢筋安装完成后，要进行自检和互检，并即刻办理隐蔽验收签订手续，确认无误后方可浇筑砼。C、 拱圈砼浇筑

5、主拱圈砼浇筑前，所需要的原材料如：水泥、中粗砂、0.54cm碎石，按分环分段一次性浇筑的砼量，备足各种原材料，并堆放到使用现场。各种原材料必须做到先化验后使用，不合格的原材料，不准使用。主拱圈每次浇筑的砼量：第一环拱脚段58x2=116m3拱顶段62.3 m3，中间段62.3x2=124.6 m3，接头59 m3，小计362 m3。第二环拱脚段51.3x2=102.6m3，拱顶段51.4 m3，小计154 m3。共计516 m3。1、浇筑方法。砼浇筑前，要在每段上端处，搭一个集中受料支架平台，将砼先卸在受料平台上，然后以人工用皮桶等工具把砼转运到浇筑位置，进行斜向分层浇灌。2、按配合比要求严格

6、控制水灰比，最好对坍落度进行测试。振捣砼时不得漏振，确保砼密实。3、 浇筑拱圈砼第一环时，做到随浇筑随清理钢筋及砼表面松动的石子和粘接物，避免等到砼凝固后再清理增加难度。4、 浇筑完的砼要有专人负责及时洒水养护，不少于7天。D、 质量安全要求1、 在浇筑砼过程中，要随机取样做砼试块，每段取样23组。2、所浇筑的砼拆模后，不得出现狗洞、漏筋缺陷，其外形几何尺寸，也不得超过规范规定，达到一次合格。3、 安全要求，按照施工组织设计中各条执行。E、 主要操作人员配备：模板支设：木模工46人，钢筋制作安转：钢筋工68人，砼浇筑2个班组：普工3840人。人员不足时不得开罐浇筑砼。拱架内力分析说明一、 所用

7、软件名及版本为平面杆系桥梁结构分析系统(PQJF 3.2版)；二、 瓦房寺大桥分2环浇筑。第一环厚度80cm，共分5段三次浇筑，拱脚为段，拱顶为段，拱脚拱顶之间为段。拱脚预留接头长1.2m，其余接头预留1m。5段浇筑完成后，接头钢筋焊接好，并用混凝土把接头浇筑起来，当整体强度达到设计强度的75%后，再浇筑第二环。第二环厚40cm，分三段2次浇筑。拱脚为段，拱顶为段；三、 在程序中钢拱架构件自重已经计算在内，密度7.80，载面见原始数据分条输入及分析系统计算书；四、 计算阶段说明：共分为六个阶段，第一阶段为空载(即拱架以上的拱盔重量)，第二阶段为第一环两岸拱脚段(含拱圈所有钢筋及本阶段施工荷载)

8、，第三阶段为第一环拱顶段(含本阶段施工荷载)，第四阶段为第一环剩余部分(含本阶段施工荷载)，第五阶段为第二环拱脚段(施工荷载已在第一环计算)，第六阶段为第二环拱顶段(施工荷载已在第一环计算)。五、 节点编号见钢拱架立面设计图，杆件编号：1为节点12,2为节点13,3为节点23,4为节点24,5为节点34,6为节点35,依次类推；六、 拱盔：(0.2×0.2+0.05×1.07) ×0.72=0.09T/M，施工荷载同拱盔：0.09T/M；七、 钢筋：34.63/8/57.96=0.075T/M八、 第二阶段加载：0.8×1.07×2.42.05

9、4T/M，2.054+0.09+0.075=2.22 T/M，第三、四阶段加载：0.8×1.07×2.42.054T/M，2.054+0.09=2.144T/M，第五、六阶段加载：0.4×1.07×2.4=1.027T/M；九、 截面内力验算1、 上弦内力由于所有上弦均为长1米，所以计算长度按1米计算，上弦中最大轴力为第六阶段荷载全部加载完毕杆件号2和54(即节点号13和2927)Nj=111.51T=1115.5KNA50.3cm2I=1869cm4=SQR(I/A)=6.096cml0=1.0×1j=1m=100cm= l0/=100/6.

10、096=16.41=0.9001=0.900×330297MPaNmax=1A×1000=0.900×330×0.00503×10001494KNNNmax×1.31494KN>Nj=1115.5KN即拱架能承受全部拱圈及施工临时荷载。2、下弦内力由于所有下弦均最长为3.93米，所以计算长度按3.93米计算，下弦中最大轴力为第六阶段荷载全部加载完毕杆件号28(即节点号1416)Nj=821KNA71.10cm2I=2160cm4=SQR(I/A)=5.51cml0=1.0×1j=3.93m=393cm=l0/=393/

11、5.51=71.321=0.6851=0.685×330226.05MPaNmax=1A×1000=0.685×330×0.00711×10001607KNNNmax×1.31607KN>Nj=821KN即拱架能承受全部拱圈及施工临时荷载。3、腹杆内力腹杆内力最大为第六阶段33单元，Nj305.77KN由于腹杆中与弦杆有连接，将腹杆分割为140cm，其中140cm中有缀板，其自由长度为70cm(如下图所示)A25.48cm2I=396.6cm4=SQR(I/A)=3.95cml0=1.0×1j=0.7m=70cm= l0/=70/3.95=17.721=0.9001=0.900×330297MPaNmax=1A×1000=0.900×330×0.002548×1000
