虫草养身酒系列包装设计截稿

1、木材工业学院包装结构设计课程设计说明书虫草养身酒系列包装设计学生姓名：李艳、朱琳雯 学 号：090407112、090407230 班 级：0904071、0904072指导教师：王宝霞 完成时间：目录1.虫草养身酒设计分析-21.1包装材料的选用原则-21.2玻璃包装的适应性分析-21.3纸包装的适应性分析 -21.4产品功能性分析-22.三九虫草养身酒系列容器结构设计-22.1内包装结构设计-2 300ml装容器结构设计-22.1.2 150ml装容器结构设计-42.2外包装结构设计-5瓶装300ml的外包装结计-5瓶装150ml的组合包装结构结计-63.虫草养身酒容器装潢设计-63.1内

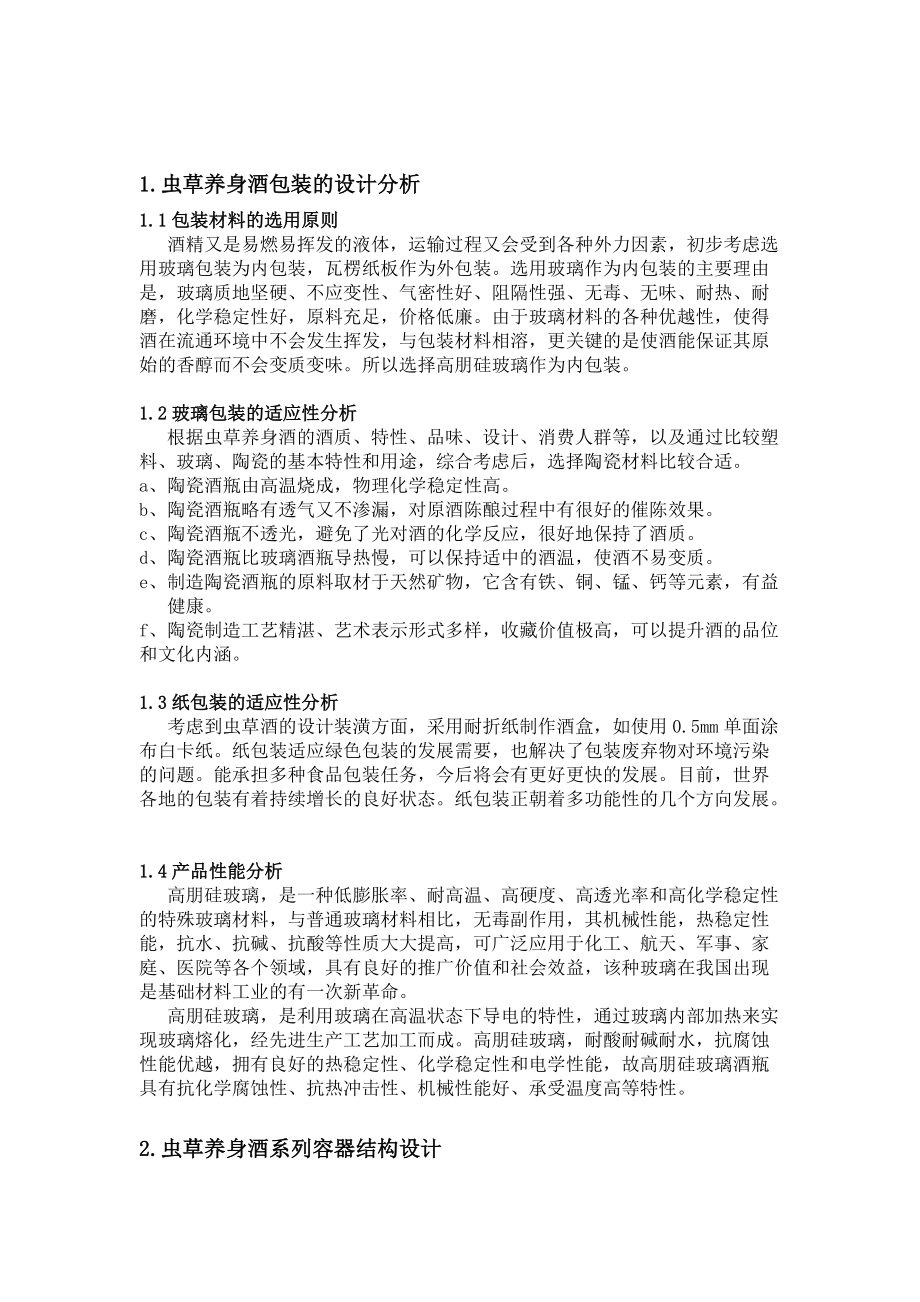

2、包装造型装潢设计-73.2酒外包装盒造型装潢设计-84.结语-95.参考文献-91.虫草养身酒包装的设计分析1.1包装材料的选用原则酒精又是易燃易挥发的液体，运输过程又会受到各种外力因素，初步考虑选用玻璃包装为内包装，瓦楞纸板作为外包装。选用玻璃作为内包装的主要理由是，玻璃质地坚硬、不应变性、气密性好、阻隔性强、无毒、无味、耐热、耐磨，化学稳定性好，原料充足，价格低廉。由于玻璃材料的各种优越性，使得酒在流通环境中不会发生挥发，与包装材料相溶，更关键的是使酒能保证其原始的香醇而不会变质变味。所以选择高朋硅玻璃作为内包装。1.2玻璃包装的适应性分析根据虫草养身酒的酒质、特性、品味、设计、消费人群等

3、，以及通过比较塑料、玻璃、陶瓷的基本特性和用途，综合考虑后，选择陶瓷材料比较合适。a、陶瓷酒瓶由高温烧成，物理化学稳定性高。 b、陶瓷酒瓶略有透气又不渗漏，对原酒陈酿过程中有很好的催陈效果。c、陶瓷酒瓶不透光，避免了光对酒的化学反应，很好地保持了酒质。 d、陶瓷酒瓶比玻璃酒瓶导热慢，可以保持适中的酒温，使酒不易变质。e、制造陶瓷酒瓶的原料取材于天然矿物，它含有铁、铜、锰、钙等元素，有益健康。f、陶瓷制造工艺精湛、艺术表示形式多样，收藏价值极高，可以提升酒的品位和文化内涵。1.3纸包装的适应性分析考虑到虫草酒的设计装潢方面，采用耐折纸制作酒盒，如使用0.5mm单面涂布白卡纸。纸包装适应绿色包装的

4、发展需要，也解决了包装废弃物对环境污染的问题。能承担多种食品包装任务，今后将会有更好更快的发展。目前，世界各地的包装有着持续增长的良好状态。纸包装正朝着多功能性的几个方向发展。1.4产品性能分析高朋硅玻璃，是一种低膨胀率、耐高温、高硬度、高透光率和高化学稳定性的特殊玻璃材料，与普通玻璃材料相比，无毒副作用，其机械性能，热稳定性能，抗水、抗碱、抗酸等性质大大提高，可广泛应用于化工、航天、军事、家庭、医院等各个领域，具有良好的推广价值和社会效益，该种玻璃在我国出现是基础材料工业的有一次新革命。高朋硅玻璃，是利用玻璃在高温状态下导电的特性，通过玻璃内部加热来实现玻璃熔化，经先进生产工艺加工而成。高朋

5、硅玻璃，耐酸耐碱耐水，抗腐蚀性能优越，拥有良好的热稳定性、化学稳定性和电学性能，故高朋硅玻璃酒瓶 具有抗化学腐蚀性、抗热冲击性、机械性能好、承受温度高等特性。2.虫草养身酒系列容器结构设计2.1 内包装结构设计在设计酒瓶时瓶盖设计了圆柱螺纹状的木塞，木塞较之金属玻璃等材料较便宜而且比较卫生安全。肩部及瓶身上部分采用的是流线型，给人一种视觉上的享受。瓶的下部是一段圆柱形状的尺寸符合主要消费者手握的尺寸，此处融入的人性化的设计思想。瓶子不仅有观赏性，更满足了批量生产流水线的速率和包装运输中节省空间、降低运输成本的要求。在设计300ml的酒盒时盒盖采用的是摇盖式的在一块端板上设计一块板做防再开启装置

6、。盒底采用的是锁底式结构，符合大批量机械生产。00ml装容器结构设计结构三视图：2.1.2 150ml装容器结构设计在设计酒瓶时瓶盖设计了圆柱螺纹状的木塞，木塞较之金属玻璃等材料较便宜而且比较卫生安全。肩部及瓶身上部分采用的是流线型，给人一种视觉上的享受。瓶的下部是一段圆柱形状的尺寸符合主要消费者手握的尺寸，此处融入的人性化的设计思想。瓶子不仅有观赏性，更满足了批量生产流水线的速率和包装运输中节省空间、降低运输成本的要求。在设计150ml的时候采用的组合式包装，有开窗特征结构，方便消费者在购买时可以清楚的看清产品。结构三视图： 2.2 外包装结构设计 瓶装300ml的外包装结构设计2.2.2

7、瓶装150ml的组合包装结构设计 盒体制造尺寸计算300ml酒外包装盒产品尺寸： 长*宽*高=135mm*135mm*300mm由于包装所选用的材料是白纸板，因此，查表得：t=0.5mm,k=2mm.根据管式折叠纸盒计算公式： X=Xi+t+k 可得出：L1=Li+t+k=137.5mmB1=Bi+t+k=137.5mmH1=Hi+t+k=302.5mm因此，外包装盒的最大制造尺寸为：长*宽*高=137.5mm*137.5mm*302.5mm150ml酒外包装盒产品尺寸：同理，可得外包装盒的最大制造尺寸为：长*宽*高=70mm*70mm*152.5mm3.虫草养身酒容器装潢设计3.1内包装造型

8、装潢设计 酒瓶造型装潢设计以中国红为主色调，红色是中华民族最喜爱的颜色，甚至成为中国人的文化图腾和精神皈依。中国人近代以来的历史就是一部红色的历史，承载了国人太多红色的记忆。经过世代承启、沉淀、深化和扬弃，传统精髓逐渐嬗变为中国文化的底色，弥漫着浓得化不开的积极入世情结，象征着热忱、奋进、团结的民族品格，呈现一片祥和的氛围。同时有祥云，剪纸等一些中国的传统元素点缀着整体。整体造型呈现一种曲线美。3.2酒外包装盒造型装潢设计 4.结语本次结构设计中运用到的公式有容积计算公式：在设计酒瓶时瓶盖设计了圆柱螺纹状的木塞，木塞较之金属玻璃等材料较便宜而且比较卫生安全。肩部及瓶身上部分采用的是流线型，给人

9、一种视觉上的享受。瓶的下部是一段圆柱形状的尺寸符合主要消费者手握的尺寸，此处融入的人性化的设计思想。瓶子不仅有观赏性，更满足了批量生产流水线的速率和包装运输中节省空间、降低运输成本的要求。在设计300ml的酒盒时盒盖采用的是摇盖式的在一块端板上设计一块板做防再开启装置。盒底采用的是锁底式结构，符合大批量机械生产。在设计150ml的时候采用的组合式包装，有开窗特征结构，方便消费者在购买时可以清楚的看清产品。通过这次对虫草养身酒包装的结构设计使我对包装容器结构设计这门课程有了更深的了解。学会了如何对一种产品进行内包装和外包装的设计，从材料的选择到方案的提出，从最后方案的确定到容器的成型，这一步步的过程，使我对一学期所学的理论知识有了更深的理解，也使得理论和实践紧密的相结合起来，对学习和更深的理解包装容器结构设计这门课程有很大的帮助。这次课程设计也锻炼了自己的动手能力和独立思考、独立完成设
