汽轮机顺控功能说明080612

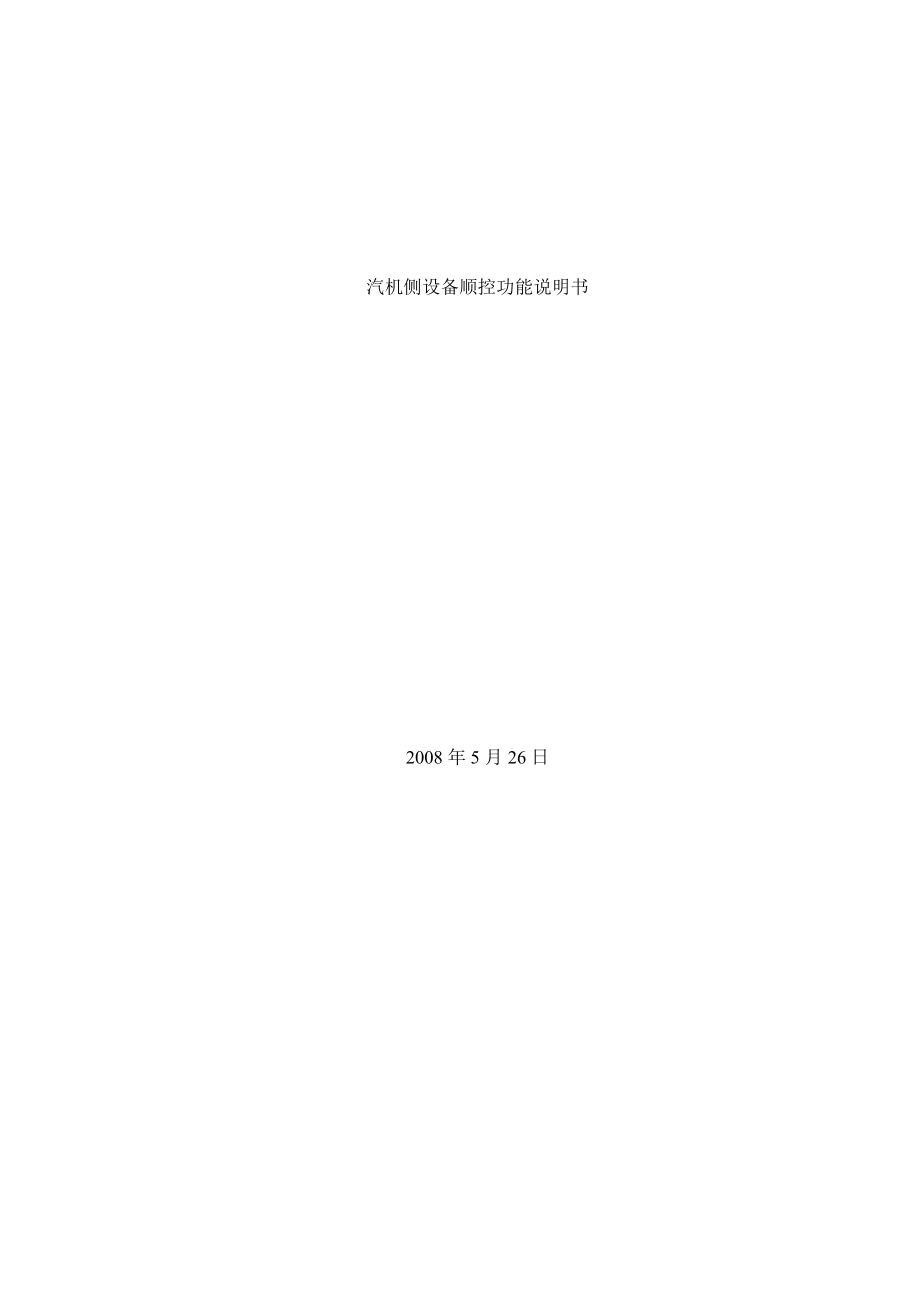

1、汽机侧设备顺控功能说明书2008年5月26日目 录1、电动给水泵系统11.1. 电泵顺控11.2、电动给水泵1LAC01AP00111.3 电动给水泵辅助油泵31.4 电动给水泵入口门31.5 电动给水泵前置泵出口门31.6 电泵最小流量再循环阀41.7 电泵勺管42、小机系统42.1 汽动给水泵42.2 汽泵前置泵52.3 汽泵#1主油泵62.4 汽泵#2主油泵62.5 小机直流润滑油泵62.6 小机主油箱排烟风机72.7 小机盘车72.8 小机油箱电加热器72.9 小机顶轴油泵72.12 小机高压管道调节阀82.13 小机高压进气阀前疏水门82.14 小机排汽电动门82.18 小机低压缸疏

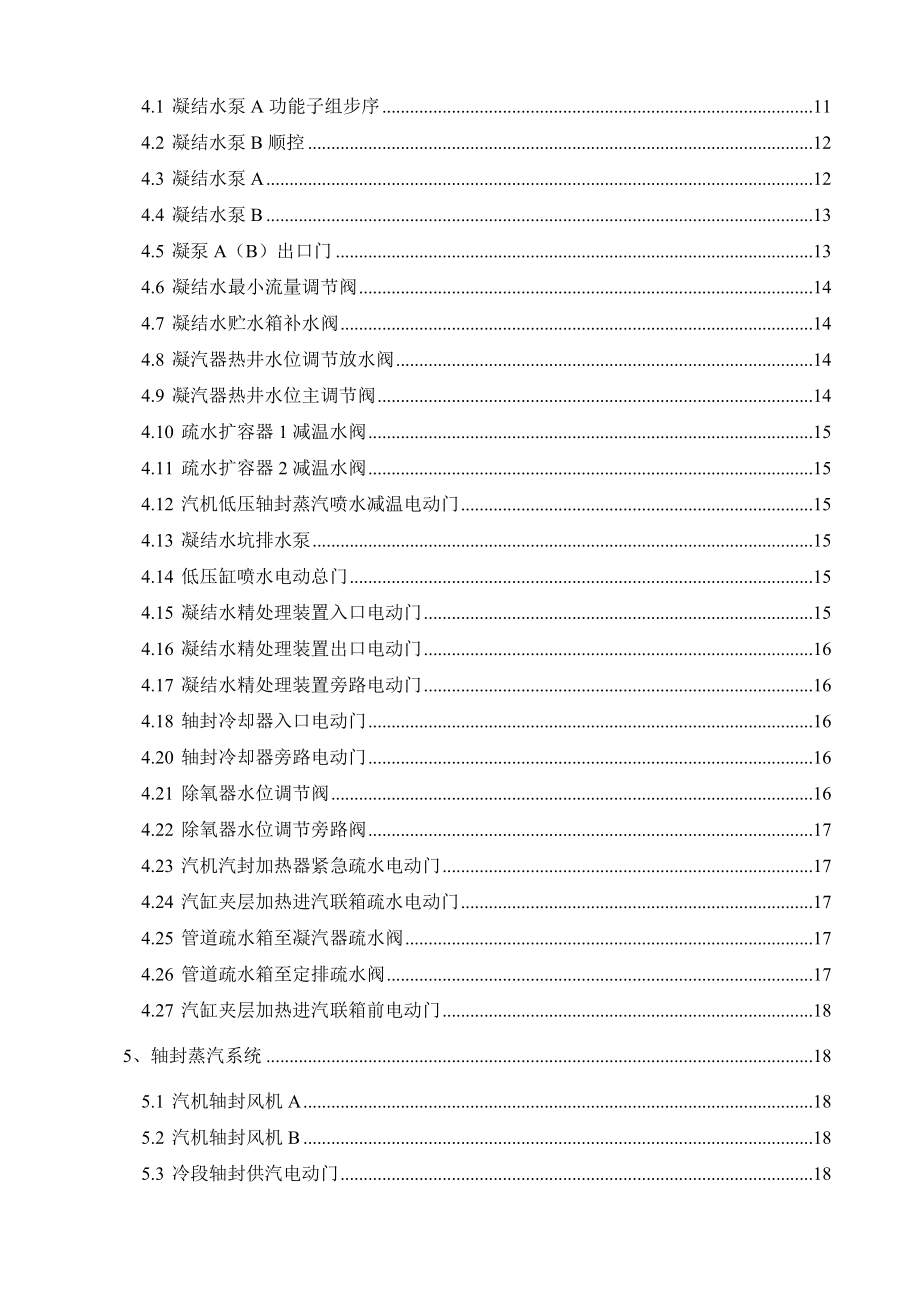

2、水门92.20 小机平衡管道疏水门102.21 高压缸疏水门103、凝汽器真空系统113.1 真空泵113.2 凝汽真空破坏阀114、凝结水系统114.1 凝结水泵A功能子组步序114.2 凝结水泵B顺控124.3 凝结水泵A124.4 凝结水泵B134.5 凝泵A（B）出口门134.6 凝结水最小流量调节阀144.7 凝结水贮水箱补水阀144.8 凝汽器热井水位调节放水阀144.9 凝汽器热井水位主调节阀144.10 疏水扩容器1减温水阀154.11 疏水扩容器2减温水阀154.12 汽机低压轴封蒸汽喷水减温电动门154.13 凝结水坑排水泵154.14 低压缸喷水电动总门154.15 凝结

3、水精处理装置入口电动门154.16 凝结水精处理装置出口电动门164.17 凝结水精处理装置旁路电动门164.18 轴封冷却器入口电动门164.20 轴封冷却器旁路电动门164.21 除氧器水位调节阀164.22 除氧器水位调节旁路阀174.23 汽机汽封加热器紧急疏水电动门174.24 汽缸夹层加热进汽联箱疏水电动门174.25 管道疏水箱至凝汽器疏水阀174.26 管道疏水箱至定排疏水阀174.27 汽缸夹层加热进汽联箱前电动门185、轴封蒸汽系统185.1 汽机轴封风机A185.2 汽机轴封风机B185.3 冷段轴封供汽电动门185.4 轴封风机入口电动门186、除氧器及四段抽汽系统19

4、6.1 四段抽气顺控196.1.2 顺控停止196.2 除氧器连续排气门196.3 除氧器至凝汽器放水门196.4 四段抽汽电动门前疏水门206.5 #4段抽汽电动门206.6 #4段抽汽逆止阀#1、#2206.7 #4段抽汽至除氧器电动门216.8 四段抽汽至中压辅汽联箱电动门216.9 四段抽汽#2逆止门后疏水门217、汽机防进水保护217.1 汽机高压汽源管系疏水阀217.2 汽机抽汽管系疏水阀227.3 汽机中压组/低压组疏水门227.4 汽机低压组进汽管疏水阀227.5 防进水保护控制237.6 防进水各疏水阀接受其它保护联锁情况:237.7 高排逆止阀1/2238、汽机油系统248

5、.1汽机交流润滑油泵248.2 汽机直流润滑滑油泵248.3 汽机顶轴油泵A/B248.4 主油箱排烟风机A/B248.5 EH油泵A/B258.6 EH循环泵258.7 EH加热器258.8 盘车控制盘258.9 主油箱电加热器258.10 交直流润滑油泵试验电磁阀268.11 储油箱油输送泵268.12 润滑油输送泵268.13 储油箱脏油室加热器268.14 储油箱净油室加热器269、发电机密封油系统269.1 发电机主密封油泵A/B269.2 发电机事故密封油269.3 发电机再循环油泵279.4 发电机密封油水环真空泵A/B279.5 发电机密封油排氢风机A/B279.6 发电机机内

6、补氢电磁阀279.7 发电机氢气干燥器A/B2710、发电机定子冷却水系统2710.1 发电机定子冷却水泵A/B2710.2 定子冷却水箱补水电磁阀2810.3 发电机定子冷却水加热器2810.4 发电机断水保护：2811、辅汽系统2811.1 高压辅汽母管至中压辅汽联箱电动门2811.2 冷再至高压辅汽母管电动门2811.3 辅汽至除氧器电动门2811.4 #1、#2机组的中压辅汽联箱联络电动门2811.5 辅汽至汽封用汽电动门2911.6 暖机截止阀2911.7 暖机节流阀2912、高加顺控2912.1 顺控启动2912.2 顺控停止3012.3 #1，#2，#3抽汽电动门3012.4 #

7、3高加入口三通门3112.5 #1高加出口门3112.6 #1，2，3抽汽电动门前疏水门/逆止阀后疏水阀3112.7 #1，2，3高加事故疏水阀3212.8 #1，#2高加疏水阀3212.9 #3高加疏水门3212.10 高加事故解列条件3212.11高加解列动作：3213、低加顺控3313.1 #5#6低加顺控3313.2 #7/#8低加步序3413.3 5，#6段抽汽电动门3513.4 5，#6段抽汽逆止阀3513.5 5，6段抽汽逆止阀前/后疏水阀3513.6 5，6低加入口电动门3613.7 5，6低加出口电动门3613.8 5，#6低加旁路门3613.9 #5低加启动排污电动门361

8、3.10 7低加出口门3613.11 8低加入口门3713.12 7，8低加旁路门3713.13 #5，6低加事故疏水阀3713.14 #5，6低加疏水门3713.15 #7低加疏水门3713.16 #8低加疏水门3813.17 #7低加事故疏水门3813.18 #8 事故疏水门3813.19 #5低加事故解列3813.20 6低加事故解列条件3813.21 7&#8低加事故解列条件3813.22 五段抽汽至暖风器电动门3913.23 五段抽汽至暖风器逆止门3914、循环水系统3914.1 凝汽器AB侧出、入口电动门3914.5 胶球清洗程控3914.6 开式循环冷却水泵A/B3914

9、.7 开式循环冷却水泵A/B出口电动门4014.8 闭式循环冷却水泵A/B4014.9 闭式冷却水泵A/B出口电动门4014.10 闭式循环冷却水箱补水阀4014.11 电动旋转滤网前电动门4014.12 电动旋转滤网后电动门4114.13 电动旋转滤网旁路电动门4114.14 闭式热交换器A进口电动门4114.15循环水坑排水泵A/B4114.16 电动旋转滤网4115、公用系统4115.1 循环水泵1、2、3、44115.2 循环水泵出口液控蝶阀4215.3 循环水泵出口母管#1联络电动蝶阀4215.4 循环水泵出口母管#2联络电动蝶阀4215.5 #1冷却塔旁路电动蝶阀4215.6 #2

10、冷却塔旁路电动蝶阀4215.7 循环水泵房排水泵A、B4315.8 循泵#1-4网蓖式清污机4315.9 循环水泵房润滑油泵1/24315.10 浓缩机污水泵A/B4315.11 高效浓缩机4315.12 高效浓缩机出口电动门4316、旁路系统4416.1 高旁喷水门4416.2 高旁喷水隔离门4416.3 低旁喷水门4416.4 低旁喷水隔离门4416.5 高旁阀4416.6 低旁阀441、电动给水泵系统1.1. 电泵顺控、顺序启动步序: 步一：条件：无 指令：启电泵辅助油泵 步二：条件：辅助油泵运行 指令: 开电泵前置泵入口电动门 步三：条件：电泵前置泵入口电动门开 指令：关电泵出口电动门

11、 步四：条件：电泵出口电动门已关 指令：开最小流量再循环门 步五：条件：最小流量再循环门开 指令： 启电泵 步六：条件：电泵运行 指令： 开出口门 步七：条件：出口门开 完成 、顺控停止步序: 步一：条件：无 指令：启动电泵辅助油泵 步二：条件：电泵辅助油泵已启,最小流量阀开 指令： 关电泵出口门 步三：条件：电泵出口门已关 指令：停电泵 步四：完成1.2、电动给水泵1LAC01AP001 在满足允许条件下，可手动启/停电动给水泵 在满足允许条件下，可程控启/停电动给水泵 任一台汽泵（TDFP）跳闸，联锁启备用电动给水泵 电泵投备用条件：1.2.4.1 A或B小机运行.2 MFT复位.3 电泵

12、停运 电动给水泵启动允许条件:.1 润滑油压大于0.15MPa（1LAC01DP201）.2 除氧器水位正常（不低于-1000mm）.3 给水泵再循环阀已开.4 前置泵入口门已开.5 密封水差压正常（大于0.035MPa）.6 勺管位置5%（来自CCS）.7 无事故跳闸(1LAC01AP001ZT取非).8 无反转信号(1LAC01CS501 取非).9 无跳闸条件.10 电泵耦合器工作油冷却器入口油温110(1LAC01CT601).11 电泵耦合器润滑油冷却器入口油温65 电动给水泵保护联锁跳闸条件：.1 除氧器水位低2值(-1700mm).2 润滑油压低于0.08 MPa ( 1LAC0

13、1CP201B).3 电泵运行，前置泵入口门关.4 再循环门关，且泵出口流量低于148T/H（来自CCS，延时10S.5 电泵入口压力低于0.8 MPa（1LAC01CP201）延时30S.6 密封水差压1LAC01DP001低于0.015MPa且回水温度高于90.7 电动给水泵电机偶合器端径向轴承温度1LAC01CT354高于95延时3S.8 电动给水泵电机前置泵端径向轴承温度1LAC01CT355高于90延时3S.9 电动给水泵传动端径向轴承温度1LAC01CT353高于90延时3S.10 电动给水泵自由端径向轴承温度1LAC01CT382高于90延时3S.11 电动给水泵内侧推力轴承温度

14、1LAC01CT351 与1LAC01CT392高于95延时3S.12 电动给水泵外侧推力轴承温度1LAC01CT352 与1LAC01CT391高于95延时3S.13 电动给水泵电机线圈温高（每相两个温度相与，然后相或）高于140延时3S.14 电泵前置泵自由端端径向轴瓦温度1LAA01CT357高于95延时3S.15 电泵前置泵传动端径向轴瓦温度1LAA01CT356高于95延时3S.16 电泵耦合器#1-10瓦径向轴瓦温度任意高于95延时3S.17 电泵耦合器工作油冷却器入口油温1LAC01CT601高于130延时3S.18 电泵前置泵内侧推力轴承温度1LAC01CT358与1LAC01

15、CT359高于95 延 时3S.19 电泵前置泵外侧推力轴承温度1LAC01CT360与1LAC01CT361高于95延时3S1.3 电动给水泵辅助油泵 可手动启/停 可程控启/停 手动投/切联锁 电动给水泵投入备用状态，联启 电泵运行或备用且润滑油压低于0.1 MPa （1LAC01CP202A），联启 电泵停运10分钟内，若润滑油压低于0.1 MPa （1LAC01CP202A），联启辅助油泵 电泵运行，润滑油压高于0.27 MPa （1LAC01CP202B），联锁停本辅助油泵 电泵辅助油泵启动指令发出10秒后，若辅助油泵停状态还存在，则发故障。1.4 电动给水泵入口门 手动开/关 电动

16、给水泵运行状态下禁关本阀门 电泵投备用，联开此门 开指令发出120秒之内，若开状态还未到，则发开故障 关指令发出120秒之内，若关状态还未到，则发关故障1.5 电动给水泵前置泵出口门 手动开/关 程控开/关 电泵停运，联关 电动给水泵投备用或运行，联开此门 开指令发出120秒之内，若开状态还未到，则发开故障 关指令发出120秒之内，若关状态还未到，则发关故障1.6 电泵最小流量再循环阀 手动开/关 电泵入口流量低于160t/h，联开。 电泵入口流量高于325 t/h，联关。 当开指令发出120秒之内，若开状态还未到，则发开故障 当关指令发出120秒之内，若关状态还未到，则发关故障1.7 电泵勺

17、管 电泵停运，勺管开度大于%5，强关 电泵投备用后运行，电泵勺管指令置40%2、小机系统2.1 汽动给水泵 顺序启动步序: 步一：条件：无 指令: 启动润滑油箱排烟风机A 步二：条件：润滑油箱排烟风机运行A 指令: 启主油泵（A或B） 步三：条件：主油泵运行 指令：开汽泵前置泵入口门 开最小流量再循环门 关汽泵出口门 步四：条件：汽泵前置泵入口门已开 最小流量再循环门已开（95%） 汽泵出口门已关 指令: 启动汽泵前置泵 步五: 条件：汽泵前置泵运行 指令: 释放最小流量再循环门 步六：完成 顺控停止步序: 步一：条件：无 指令：开汽泵最小流量再循环阀 步二：条件：最小流量再循环阀已开 指令：

18、关给水出口门 步三：条件：给水出口门已关 指令：停汽泵前置泵 释汽泵最小流量再循环阀 步四：完成 汽泵联锁保护跳闸条件.1 再循环门己关，且泵出口流量低于148t/h（来自CCS），延时10S，跳泵.2 汽泵入口压力低于0.8MPa，延时30S，跳泵.3 前置泵停运，跳泵.4 密封水差压低于0.015MPa且回水温度高于90，跳泵.5 除氧器水位低2值(-1700mm)，跳泵2.2 汽泵前置泵 汽泵的前置泵操作：.1 在满足启动允许条件下，可手动启动.2 在满足启动允许条件下，可程控启动.3 汽泵A停运时，手动停.4 可程控停 汽泵前置泵联锁保护跳闸条件：.1 除氧器水位低2值(-1700mm

19、) (CCS来).2 前置泵在运行，入口电动门关 汽泵的前置泵启动允许条件:.1 除氧器水位不低（-300mm）（CCS来）.2 前置泵入口门己开.3 汽泵再循环门己开.4 无跳闸条件.5 无电气跳闸信号 停允许：.1 小机停 当启动指令发出120秒后，若停状态还存在，或电源消失，或故障跳闸时，发故障信号。2.3 汽泵#1主油泵汽泵#1主油泵的操作.1 可手动启/停本油泵.2 主/备方式.3 润滑油压低于0.15 MPa，联启备用交流油泵.4 调节油压低于0.8MPa，联启备用泵.5 运行泵跳闸，联启备用泵.6当启动指令发出10秒后，若停状态还未到，或泵跳闸，发故障信号。 启动允许条件：.1

20、无事故跳闸信号 禁停条件：.1 汽泵转速大于10rpm，另一台油泵停运，禁停2.4 汽泵#2主油泵 汽泵#2主油泵的操作.1 可手动启/停本油泵.2 主/备方式.3 润滑油压低于0.15 MPa，联启备用泵.4 调节油压低于0.8MPa，联启备用泵.5 运行泵跳闸，联启备用泵.6 当启动指令发出10秒后，若停状态还未到，或泵跳闸，发故障信号。 启动允许条件:.1 无事故跳闸信号 禁停条件：.1 汽泵转速10RPM，另一台油泵停运，禁停2.5 小机直流润滑油泵 可手动启/停本油泵 可手动投/切联锁 小机润滑油总管油压低于0.08MPa（1MBB01CP207 ），联启本泵 两台主油泵停运，联启

21、当启动指令发出10秒后，若停状态还存在，或电源消失，或故障跳闸 时，发故障信号。2.6 小机主油箱排烟风机 手动启/停本风机 程控启/停本风机 任一油泵运行，联启 当启动指令发出10秒后，若停状态还存在，或故障跳闸，发故障信号。2.7 小机盘车 手动启/停 允许启条件： .1 小机跳闸.2 润滑油压大于0.04MPa.3 小机转速小于300 rpm.4 顶轴油泵运行 禁启条件:.1 小机润滑油总管油压低于0.04MPa （1MBB01CP208 /1MBB02CP208），禁止启动.2 小机转速大于300 rpm2.8 小机油箱电加热器 手动启/停 小机油箱油位低，禁投 小机油箱油温高于35，

22、切除 启动指令发出10秒后，若停状态还存在，发故障。2.9 小机顶轴油泵 手动启/停 当启动指令发出10秒后，若停状态还存在，或故障跳闸，发故障信号。2.10 汽泵前置泵入口门 可手动开/关本阀门 可程控开/关本阀门 开指令发出120秒之内，若开状态还未到，则发开故障 关指令发出120秒之内，若关状态还未到，则发关故障 禁关条件：.1前置泵运行2.11 汽泵出口门 可手动开/关本阀门 可程控关本阀门 汽泵跳闸(FPTTRIPA)，联关本出口门 开指令发出120秒之内，若开状态还未到，则发开故障 关指令发出120秒之内，若关状态还未到，则发关故障2.12 小机高压管道调节阀 手动开/关本阀门 小

23、机跳闸，联关2.13 小机高压进气阀前疏水门 手动开/关 主机负荷20% 或小机跳闸或小机高压管道调节阀关（5%），且联锁投入，联开 主机负荷20%且小机高压管道调节阀开（95%），且联锁投入，联关 设置联锁投/切软开关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.14 小机排汽电动门 手动开/关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障 禁关条件：.1 小机运行2.15 小机低压进汽电动门后疏水门 手动开/关本阀门 小机跳闸联开 主机负荷20%联关 主机

24、负荷20%联开 小机低压进汽电动门关，联开 小机低压进汽电动门开，延时10分种联关 小机A高压管道调节阀开度大于5，联开 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.16 小机低压进汽电动门 手动开/关本阀门 除氧器水位高3值（400mm），联关 汽机跳闸或发电机跳闸，联关 四段抽汽压力低于0.147MPa（1LBF10CP001），联关 小机跳闸,联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.17 小机四段抽汽母管电动门前疏水门 手动开/关本阀门 主

25、机负荷10%，联开 两台小机低压进汽门关，联开 主机负荷20%，联关 两台小机低压进汽门开，延时5分钟，联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.18 小机低压缸疏水门 手动开/关本阀门 小机跳闸联开 小机转速小于3500rpm，联开 小机转速大于3500rpm，联关 组操开关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.19 小机汽封进汽管道疏水门 手动开/关本阀门 小机跳闸联开 小机转速小于3500rpm，联开 小机转速大于3500rpm，联关

26、 组操开关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.20 小机平衡管道疏水门 手动开/关本阀门 小机跳闸联开 小机转速小于3500rpm，联开 小机转速大于3500rpm，联关 组操开关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.21 高压缸疏水门 手动开/关本阀门 小机跳闸联开 小机转速小于3500rpm，联开 小机转速大于3500rpm，联关 组操开关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还

27、未到，则发关故障2.22 汽泵最小流量再循环阀 手动开/关本阀门 流量低于148t/h联开。 流量低于325t/h，联关。 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障2.23 小机润滑油输送泵 手动启停 启动指令发出后，延时10秒，若停状态还未消失，或故障跳闸，发故障信号。2.24 辅汽至小机调试用汽电动门 手动开关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障3、凝汽器真空系统3.1 真空泵 手动启/停 主/备用方式 凝汽器真空低于-71KPa（1MAG01C

28、P001/002）或运行泵跳闸，联启备用泵 启动指令发出，延时10秒，若停状态还未消失，或故障跳闸，或控制电源消失，发故障信号3.2 凝汽真空破坏阀 可手动开/关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障 禁开条件：.1 汽机运行（汽机挂闸，主汽门开）3.3 真空泵A/B入口阀 真空泵入口门前后差压>10mbar，可手动开本阀门 真空泵已停，联关 真空泵运行15秒之内，真空泵入口门前后差压>10mbar，联开 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发

29、关故障3.4 真空泵A汽水分离器补水电磁阀 可手动开/关本阀门 汽水分离器液位正常1LFA01CL40N/1LFA02CL40N（800-1400mm），联关 汽水分离器液位低1LFA01CL401L/1LFA02CL401L（800mm）,联开。4、凝结水系统4.1 凝结水泵A功能子组步序顺序启动: 步一：条件：无 指令：关凝结水泵A出口门 步二：条件：凝结水泵A出口门已关 指令：启动凝结水泵A 步三：条件：凝结水泵A已启 指令：延时10S，开凝结水泵A出口门 步四：程启完成 顺控停止： 步一：条件：无 指令：关凝结水泵A出口门 步二：条件：凝结水泵A出口门已关 指令： 停泵 步三: 程停完

30、成4.2 凝结水泵B顺控 顺序启动: 步一：条件：无 指令：关凝结水泵A出口门 步二：条件：凝结水泵A出口门已关 指令：启动凝结水泵A 步三：条件：凝结水泵A已启 指令：延时10S，开凝结水泵A出口门 步四：程启完成 顺控停止： 步一：条件：无 指令：关凝结水泵A出口门 步二：条件：凝结水泵A出口门已关 指令： 停泵 步三: 程停完成4.3 凝结水泵A 凝结水泵操作： 满足启动允许条件下，可手动/程控启本泵 主/备用方式 若本泵在备用方式，当主泵事故跳闸或主泵在运行中但出口压力低于1.8MPa（1LCA22CP201），则保护联启本泵 本泵在运行，出现保护跳闸条件时，联锁停本泵 启动指令发出，

31、延时10秒，若停状态还未消失，或故障跳闸，或电源消失， 发故障。 启动允许条件:.1 无跳闸条件和电气跳闸信号.2 凝汽器热井水位非低1值（非低于420 mm）.3 凝泵保护跳闸条件：.4 凝汽器热井水位低2值200mm(CCS来)，延时5S.5 凝泵推力轴承温度1LCE02CT359高于85，延时5S.6 凝泵电动机上、下轴承温度1LCE01CT357-8高于80，延时5S4.4 凝结水泵B 凝结水泵B操作： 满足启动允许条件下，可手动/程控启本凝泵 主/备用方式 若本凝结水泵在备用方式，当主泵事故跳闸或主泵在运行但出口压力低于1.8MPa（1LCA22CP201），则保护联启本泵 本泵运行

32、，出现保护跳闸条件时，联锁停本泵 启动指令发出，延时10秒，若停状态还未消失，或故障跳闸，或电源消失， 发故障。 启动运行条件:.1 无跳闸条件和电气跳闸信号.2 凝汽器热井水位非低1值（非低于420 mm） 凝泵B保护跳闸条件：.1 凝汽器热井水位低2值200mm(CCS来)，延时5S.2 凝泵推力轴承温度1LCE01CT359高于85.3 凝泵电动机上、下轴承温度高于80（1LCE02CT357-8）4.5 凝泵A（B）出口门 可手动开/关 可程控开/关 本泵投备用或运行，联开 本泵停运，联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未

33、到，则发关故障4.6 凝结水最小流量调节阀 可手动开/关本阀门 凝结水流量小于200t，联开，大于350t联关 除氧器水位高2值(300mm)，联开 保护联锁开信号不存在时，自动释放本阀门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.7 凝结水输送泵 可手动启/停本泵 凝结水贮水箱水位低2值1010 mm，联停 启动指令发出，延时10秒，若停状态还未消失，或故障跳闸，或电源消失， 发故障。4.7 凝结水贮水箱补水阀4.7.1 可手动开/关本阀门4.7.2 贮水箱水位低2810mm(1LCB01CL202),联开4.7.3 贮

34、水箱水位高4700mm(1LCB01CL201),联关4.7.4 开指令发出后，延时120秒，若开状态还未到，则发开故障4.7.5 关指令发出后，延时120秒，若关状态还未到，则发关故障4.8 凝汽器热井水位调节放水阀4.8.1可手动开/关本阀门4.8.2 热井水位高于1430mm,联开4.8.3 热井水位低于200 mm或非高于1205mm时，联关4.8.4 开指令发出后，延时120秒，若开状态还未到，则发开故障4.8.5 关指令发出后，延时120秒，若关状态还未到，则发关故障4.9 凝汽器热井水位主调节阀4.9.1 可手动开/关本阀门4.9.2 热井水位高于1205mm,联关，非高释放4.

35、9.3 热井水位低于420mm，联开，非低释放4.9.4 开指令发出后，延时120秒，若开状态还未到，则发开故障4.9.5 关指令发出后，延时120秒，若关状态还未到，则发关故障4.10 疏水扩容器1减温水阀4.10.1 可手动开/关本阀门4.10.2 温度高于80，联开4.10.3 开指令发出后，延时120秒，若开状态还未到，则发开故障4.10.4 关指令发出后，延时120秒，若关状态还未到，则发关故障4.11 疏水扩容器2减温水阀4.11.1 可手动开/关本阀门4.11.2 温度高于80，联开4.11.3 开指令发出后，延时120秒，若开状态还未到，则发开故障4.11.4 关指令发出后，延

36、时120秒，若关状态还未到，则发关故障4.12 汽机低压轴封蒸汽喷水减温电动门燃油伴热蒸汽喷水减温电动门（1LCC26AA230）暖通用汽喷水减温电动门（1LCC24AA230）磨煤机消防喷水减温电动门（1LCC27AA130）4.12.1 均为手动开/关本门4.12.2 开指令发出后，延时120秒，若开状态还未到，则发开故障4.12.3 关指令发出后，延时120秒，若关状态还未到，则发关故障4.13 凝结水坑排水泵4.13.1 手动启/停4.13.2 凝结水坑液位高750 mm (1LCA80CL001)，联启。4.13.3 凝结水坑液位低200 mm (1LCA80CL001)，联停。4.

37、13.4 启动指令发出，延时10秒，若停状态还未消失，或故障跳闸，发故障。4.14 低压缸喷水电动总门 可手动开/关本阀门 后缸温度（1MAC01CT351或352）高于80，联开 后缸温度（1MAC01CT351且352）低于65，联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.15 凝结水精处理装置入口电动门 可手动开/关本阀门 任一凝泵运行旁路非开，禁关出入口门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.16 凝结水精处理装置出口电动门 可手动开

38、/关本阀门 任一凝泵运行旁路非开，禁关出入口门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.17 凝结水精处理装置旁路电动门 可手动开/关本阀门 任一凝泵运行且出或入口门关，禁关旁路门4.18 轴封冷却器入口电动门 可动手开/关本阀门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障 禁关条件: .1 轴封冷却器旁路电动门非开4.19 轴封冷却器出口电动门 可手动开/关本阀门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关

39、状态还未到，则发关故障 禁关条件:.1 轴封冷却器旁路电动门非开4.20 轴封冷却器旁路电动门 可手动开/关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障 禁关条件:.1 轴封冷却水入口或出口门都非开4.21 除氧器水位调节阀 可手动开/关本阀门 除氧器水位高2值（300mm），联关 除氧器水位非高1值（不高于200mm），释放 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.22 除氧器水位调节旁路阀 可手动开/关本阀门 任一凝泵运行且除氧器水位低1值(-800

40、mm)，延时10S，保护联锁开本阀门 除氧器水位高1值(200mm)，保护联锁关本阀门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.23 汽机汽封加热器紧急疏水电动门 可手动开/关本阀门 轴封冷却器水位高于400 mm(1MAW01CL201)，保护联锁开本阀门 轴封冷却器水位非高于400 mm(1MAW01CL201)，联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.24 汽缸夹层加热进汽联箱疏水电动门 可手动开/关本阀门 开指令发出后，延时120秒，

41、若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.25 管道疏水箱至凝汽器疏水阀 可手动开/关本阀门 管道疏水箱水位低(-200mm)1LBG01CL201,联关 管道疏水箱至定排疏水阀关且管道疏水箱水位高高1LBG01CL203(250mm),联开. 管道疏水箱至定排疏水阀非关禁开 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障4.26 管道疏水箱至定排疏水阀 可手动开/关本阀门 管道疏水箱至凝汽器疏水阀非关，禁开。 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时1

42、20秒，若关状态还未到，则发关故障4.27 汽缸夹层加热进汽联箱前电动门 可手动开/关本阀门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障5、轴封蒸汽系统5.1 汽机轴封风机A 手动启/停本风机 主/备用方式 若本风机在备用方式，当运行风机跳闸，联启本风机 启动指令发出，延时10秒，若停状态还未消失，或故障跳闸，发电机故障。 启动允许条件:.1 无本风机运行故障5.2 汽机轴封风机B 手动启/停本风机 主/备用方式 若本风机在备用方式，当运行风机停运或轴封冷却器压力高，联启本风机 启动指令发出，延时10秒，若停状态还未消失，或故

43、障跳闸，发电机故障。 启动允许条件:.1 无本风机运行故障5.3 冷段轴封供汽电动门 辅汽轴封供汽电动门（1MAW02AA130） 辅助汽源控制站旁路电动门（1MAW02AA131） 高压轴封供汽电动门（1MAW01AA130） 高压汽源站旁路电动门（1MAW01AA131） 溢流站旁路电动门（1MAW03AA130） 手动开/关本阀门 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障5.4 轴封风机入口电动门 可动手开/关/停 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发

44、关故障6、除氧器及四段抽汽系统6.1 四段抽气顺控 顺序启动 步一：条件：无 指令：开#4段抽汽电动门前疏水阀，#2逆止门后疏水门 步二：条件：#4段抽汽电动门前疏水阀、#2逆止门后疏水门已开 指令：开#4段抽汽#1、#2逆止阀 步三：条件：#4段抽汽#1、#2逆止阀已开 指令：开#4段抽汽电动门 步四：条件：#4段抽汽电动门已开 指令：延时5分钟，关#4段抽汽电动门前疏水阀、#2逆止门后疏水 门 步五：四段抽汽顺控启动完成 顺控停止 步一：条件：无 指令：关#4段抽汽电动门 步二：条件：#4段抽汽电动门已关 指令：关#4段抽汽#1逆止阀、#2逆止门 步三：条件：#4段抽汽逆止阀已关 指令：开

45、#4段抽汽电动门前疏水阀、#2逆止门后疏水门 步四：完成6.2 除氧器连续排气门 手动开/关本阀门6.3 除氧器至凝汽器放水门 可手动开/关 除氧器水位高3值(400mm)，联开 除氧器水位非高1值（非高于200mm），联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障6.4 四段抽汽电动门前疏水门 可手动开/关本阀门可程控开/关本阀门 可顺控开/关本阀门 可组开/关本阀门 负荷< 20%，联开 负荷>20%，联关 汽机或发电机跳闸，联锁开本阀门 除氧器水位高3值(400mm)，保护联锁开本阀门 四段抽汽管壁温(管顶

46、) /四段抽汽管壁温(管底)温差大于50,联开 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障6.5 #4段抽汽电动门 手动开/关/停 可程控控开/关 可顺控开/关本阀门 #4段抽汽压力高于0.147MPa,允许开 汽机或发电机跳闸或除氧器水位高3值(400mm),保护联锁关 开指令发出后，延时150秒，若开状态还未到，则发开故障 关指令发出后，延时150秒，若关状态还未到，则发关故障6.6 #4段抽汽逆止阀#1、#2 手动开/手动关 可程控开/关 可顺控开/关本阀门 手动联锁投/切 联锁开关投入时，除氧器水位高3值(400mm)

47、，保护联锁关本阀门 汽机或发电机跳闸，保护联锁关本阀门 汽轮机OPC动作，联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障6.7 #4段抽汽至除氧器电动门 手动开/关本阀门 #4抽汽压力高于 0.147MPa,允许开 中压辅汽联箱至除氧器电动门开，联关 汽机/发电机跳闸，联关 除氧器水位高3值(400mm)，联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障6.8 四段抽汽至中压辅汽联箱电动门 手动开/关本阀门 #4抽汽压力高于0.588MPa,允许开 中压联箱

48、入口电动门开且#4抽汽压力低于0.5MPa,联关 汽机/发电机跳闸，联关 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，若关状态还未到，则发关故障6.9 四段抽汽#2逆止门后疏水门 可手动开/关本阀门 可程控开/关本阀门 可顺控开/关本阀门 可组开/关本阀门 负荷< 20%，联开 负荷>20%，联关 汽机或发电机跳闸，保护联锁开本阀门 除氧器水位高3值(400mm)，保护联锁开本阀门6.9.9 四段抽汽管壁温(管顶) /四段抽汽管壁温(管底)温差大于50,联开 开指令发出后，延时120秒，若开状态还未到，则发开故障 关指令发出后，延时120秒，

49、若关状态还未到，则发关故障7、汽机防进水保护7.1 汽机高压汽源管系疏水阀 主蒸汽母管管道疏水阀1LBA11AA001VC 主蒸汽右侧管道疏水阀1LBA21AA001VC 主蒸汽左侧管道疏水阀1LBA31AA001VC 高压缸排气管左侧疏水阀1LBC21AA001VC 高压缸排气管右侧疏水阀1LBC31AA001VC 高排逆止阀后母管疏水阀1LBC12AA001VC 冷再管道疏水阀1LBC11AA001VC 高压内缸疏水门1MAZ40AA260VO 高压调节阀阀壳疏水门1MAZ10AA260VC高压主汽阀阀体疏水门1MAZ10AA261VC 高压调节阀第I阀导汽管疏水门1MAZ30AA260V

50、C7.2 汽机抽汽管系疏水阀 一段抽汽电动门前疏水门1LBD11AA001VC 一段抽汽逆止阀后疏水门1LBD15AA001VC 二段抽汽电动门前疏水门1LBD21AA001VC 二段抽汽逆止阀后疏水门1LBD23AA001VC7.3 汽机中压组/低压组疏水门 再热蒸汽母管疏水阀1LBB11AA001VC 再热蒸汽左侧管道疏水阀1LBB31AA001VC 再热蒸汽右侧管道疏水阀1LBB21AA001 中联门阀壳疏水门1MAZ20AA260VC 高压汽封疏水门1MAW01AA260VC 三段抽汽电动门前疏水门1LBD31AA001VC 三段抽汽逆止阀后疏水门1LBD34AA001VC 四段抽汽电
