产 品 验 收 报 告

1、产 品 验 收 报 告（液 压 支 架）铁煤集团机械制造有限责任公司编 制 说 明本验收报告的编制，主要依GB25974.1 、GB25974.2、GB25974.3煤矿用液压支架规定。体现了全面的原则，针对不同用户具有通用性，因此用户在验收过程中，可以根据实际产品的质量状况进行删减。当发现质量问题较大时，可以根据合同及技术要求进行加倍检查。几点说明：在支架验收时，外观质量主要检查产品焊缝、变形；技术参数主要检查运输、下井尺寸及高度；操作性能主要检查每个立柱、千斤顶的动作3次，检查是否符合要求：液压件抽查主要是检查立柱、千斤顶、阀、管主要性能与标准的符合性；文件资料检查主要是检查产品是否符合图

2、纸要求以及图纸资料的完整性。其它项目主要是指针对产品质量的实际情况，对关键件镀层、硬度及外购件质量控制等进行的抽查。在没有合同要求，支架分批验收时，每个合同批支架做一次强度抽查，项目现场确定；顶梁偏载试验时为最低高度加300mm，其它高度为立柱2/3行程，每次试验均保压5分钟，每个位置加载3次。产品验收是对产品质量的鞭策和促进，追求产品的高质量是我们共同的愿望；真诚地希望您对我公司生产的液压支架产品质量提出宝贵意见。液压支架验收报告（正文）支架型号验收时间年 月 日 月 日验收数量验收单位验收成员验收依据 GB25974.1 、GB25974.2、GB25974.3煤矿用液压支架验 收 主 要

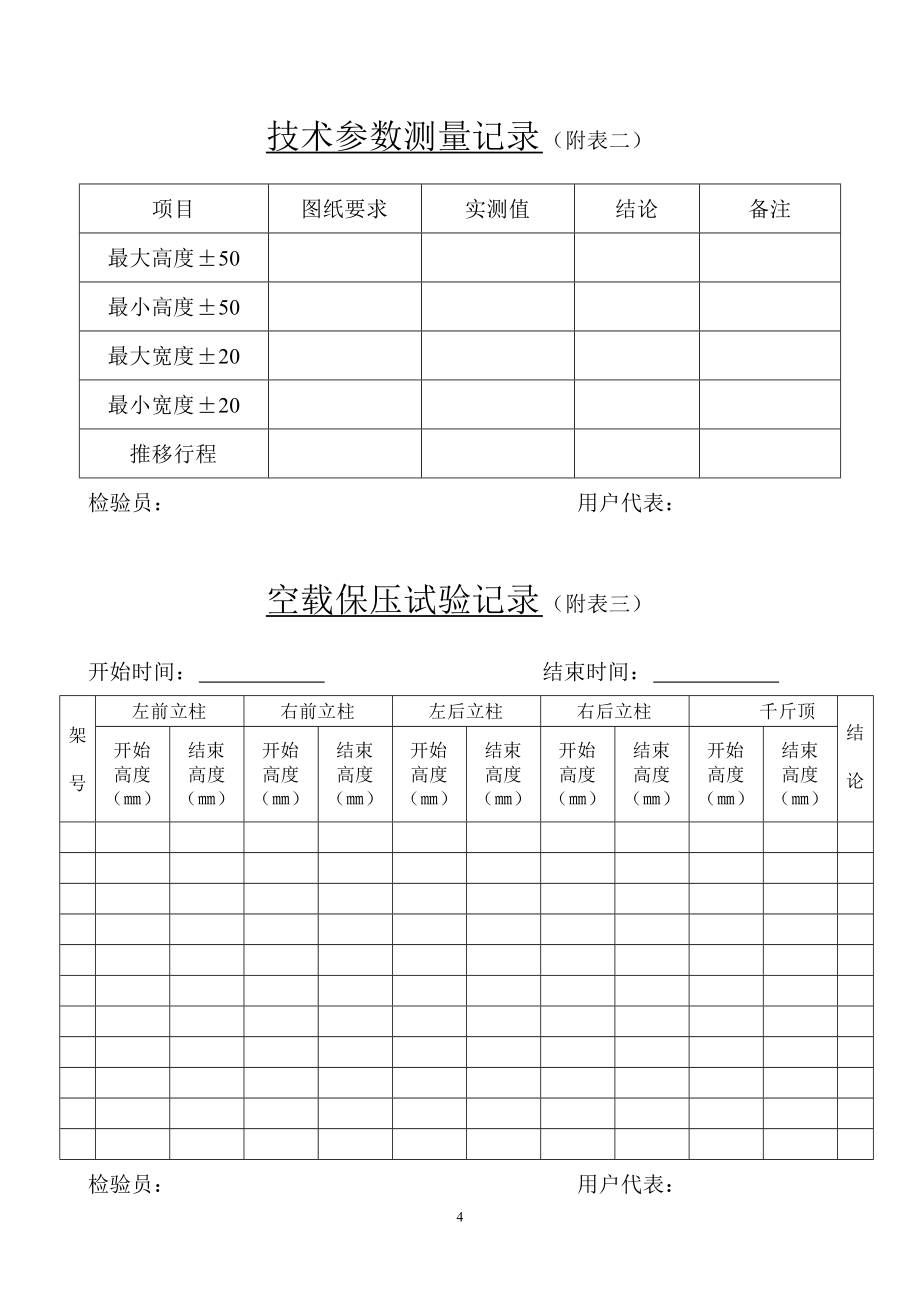

3、 内 容整体外观质量检查 技术参数检测操作性能检查 空载保压试验立柱、千斤顶抽查 液压阀、管抽查文件、资料检查 整架强度试验；其它验 收 情 况 验收试验记录见附表； 发现质量问题，均按用户及图纸要求整改。验收结论本批支架验收通过，同意出厂。验 收 代表 签 字铁煤集团机电设备租赁分公司 代 表：铁煤集团机械制造有限责任公司代表： 年 月 日操作性能检验记录表 (附表一）架号存 在 问 题整改情况结论检 验 员：技术参数测量记录（附表二）项目图纸要求实测值结论备注最大高度±50最小高度±50最大宽度±20最小宽度±20推移行程检验员： 用户代表：空载保压

4、试验记录（附表三）开始时间： 结束时间： 架 号左前立柱右前立柱左后立柱右后立柱 千斤顶结 论开始高度（）结束高度（）开始高度（）结束高度（）开始高度（）结束高度（）开始高度（）结束高度（）开始高度（）结束高度（）检验员： 用户代表：千斤顶、立柱试验记录（附表四）编号名称空载行程最小高度密封试验保压5分钟最大高度密封试验保压5分钟（立柱2/3）强度试验保压5分钟清洁度抽查1MPa额定压力110MPa1MPa额定压力110MPa额定压力150MPa检验员： 用户代表：换向阀试验记录（附表五）产品型号出厂编号密封试验（2分钟不准有泄漏）0清洁度抽查（杂质每片阀少于10毫克）中位左位右位2MPa额定

5、压力2MPa额定压力2MPa额定压力检验员： 用户代表：安全阀试验记录（附表六）产品型号序号调定压力±1高压密封低压密封高、低压密封2小时不准有泄漏（抽查）清洁度每批2，不少于5个,每个杂质少于10毫克开启压力关闭压力应在额定压力90以上，并在此高压下保压2分钟不得有压降2MPa压力稳压2分钟不得有压降检验员： 用户代表：液控单项阀（锁）试验记录（附表七）产品型号序号关闭压力低压力密封高压力密封密2小时密封清洁度不低于额定压力952MPa，保压2分钟不得有压降额定压力下保压2分钟不得有压降每批2，不少于5个高低压试验每批2，不少于5个,每个杂质少于10毫克检验员： 用户代表：双液控单

6、向阀（锁）试验记录（附表八）编号左 侧右 侧2小时密封清洁度关闭压力低压密封高压密封关闭压力低压力密封高压力密封每批2，不少于5个高低压试验每批2，不少于5个,每个杂质少于10毫克不低于额定压力952MPa,保压2分钟不得有压降额定压力下保压2分钟不得有压降不低于额定压力952MPa,保压2分钟不得有压降额定压力下保压2分钟不得有压降左侧右侧检验员： 用户代表：单（双）交替单向阀试验记录（附表九）编号第 一 侧 口第 二 侧 口2小时密封清洁度关闭压力低压力密封高压力密封关闭压力低压力密封高压力密封每批2，不少于5个高低压试验每批2，不少于5个每个杂质少于10毫克不低于额定压力952MPa,保压2分钟不得有压降额定压力下保压2分钟不得有压降不低于额定压力952MPa,保压2分钟不得有压降额定压力下保压2分钟不得有压降12注：根据支架使用情况，与用户协商，可以降低要求。（或依据有关技术文件执行）检验员： 用户代表：高压胶管试验记录（附表十）规格数量额定压力（MPa）150保压5min结论检验员： 用户代表： 零件抽检记录（附表十一）序号组件名称零件名称零件代号图纸要求实际检测结
