母排安装工艺守则

1、1.主题内容和适用范围，适用本守那么及规程规定了母排的选择、加工、连接和安装等工艺要求于厂内的高.低压开关设备母排的加工制作和检验规程.2.2.1 设备A.钻床B.母排折弯机C.三工位母线加工机D.液压冲孔机E.切排机2.2 工具A.活络扳手B.起子F铜排酸洗槽G.镀锡槽C.钢锯2.3 使用材料3F.锡锭H.醇酸磁漆:黑色E.盐酸锌溶液G.中性凡士林和GB5585.3-85要求.3.3 对于低压开关柜母线规格的选择.各型号规格配电箱按各自如下对应的表格内规定选择。XGL3C证书上规定电流等级630A500A400A315A200A100A母线规格TMY40X1050X650X540X430X3

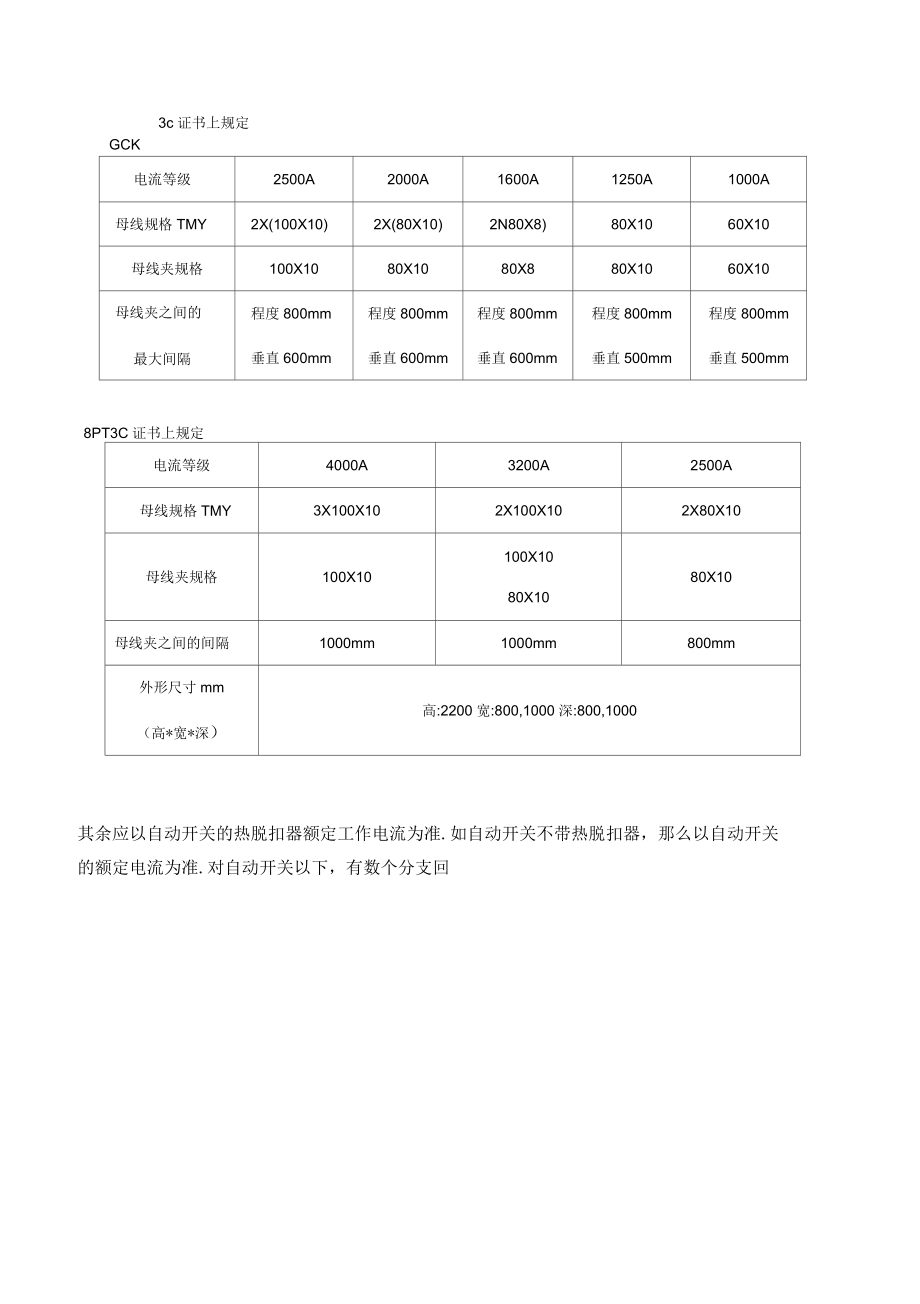

2、352母线夹规格40X1050X650X540X430X3/母线夹之间的间隔500mm500mm500mm500mm500mm/电流等级2500A2000A1600A1250A1000A母线规格TMY2X(100X10)2X(80X10)2N80X8)80X1060X10母线夹规格100X1080X1080X880X1060X10母线夹之间的最大间隔程度800mm垂直600mm程度800mm垂直600mm程度800mm垂直600mm程度800mm垂直500mm程度800mm垂直500mm3c证书上规定8PT3C证书上规定电流等级4000A3200A2500A母线规格TMY3X100X102X1

3、00X102X80X10母线夹规格100X10100X1080X1080X10母线夹之间的间隔1000mm1000mm800mm外形尺寸mm（高*宽*深）高:2200宽:800,1000深:800,1000GCK其余应以自动开关的热脱扣器额定工作电流为准.如自动开关不带热脱扣器，那么以自动开关的额定电流为准.对自动开关以下，有数个分支回表一：单片矩形截面排在T+70c时的载流量表尺寸宽*厚（mm）单片LMY铝母排载流量（A）单片TMY铜母排载流量（A）交流直流交流直流25c30C35C25C30C35C25C30C35C25C30C35C15X3165155145165155145210198

4、18521019818520X321520218921520218927525824227525824225X326524923326524923334032029934032029930X436534332137034832647544741847544741840X448045142248045142262558755062558755040X554050747554551247970065861670566262050X566562558567063059088080875787081776550X674069585174570065695589784096090284560X68708

5、177658808277741125106099011451075101080X6115010801010117011001030148013901350151014201330100X614251840125514551310128018101700159018751760165060X81025965902104097791513201240116013451265118580X8132012401160135512741193169015901490175516501545100X8162515301430169015901488208019551830218020501920120X8

6、19001785167020401920179524002255211026002440229060X1011551085101511801110104014751386130015251433134280X10148013901305154014501355190017851670199018751750100X182017101600191018001680231021702030247023202175120X207019451820230021602021265024902330295027702550表二:多片矩形截面母排在T+70c时的载流量尺寸单片LMY铝母排载流量（A）单片TM

7、Y铜母排载流量（A）宽X厚交流（每相）直流（每极）交流（每相）直流（每极）(mm)2片3片4片2片3片4片2片3片4片2片3片4片60X61350172015551940174022401990249080X616302100205524602110272026303220100X61935250025153040247031703245394060X81680218018402330216027902485302080X8:20402620240029752620337030953850100X8:23903050294536203060393038104690120X8:265033803

8、3504250340043404400560060X10:2021265021102720256033002725353080X10:24103100273534403100399035104450100X10286036504150335041602650360046505300432553857250120X10320041004650390048606500410052005900500062508350注：1.表中的数据是指当环境湿度为25c时的载流量;2.导体扁平放置时，当导体宽度60毫米及以下时，载流量应按表列数值减少5%;当宽度在60毫米以上时，应减少8%。3.4 对于高压柜主电

9、路的母排的选择，开关柜的额定电流是选择母排的最小限度，同时还要考虑母排应承受主电路的开断电流和动热稳定电流。主电路的开断电流与断路器的额定电流存在一定的成正比的匹配关系；而母排承受动热稳定的才能与排问的间隔平方成一定的反比关系；因此，假设母排的间距选大一点，那么排截面就可以选小一点；此外从高压柜内母排搭接构造的工艺性来考虑如JYN210触头盒母排为80X10,且四孔联接母排要相应放宽，才能满足构造要求，根据上述特点，本厂高压开关柜母排选择如下：主母排的选择主母排根据本批开关柜中断路器中额定电流最大的选择（见表三）表三额定电流A固定柜手车柜63060X680X6100060X680X812506

10、0X680X81600TMY-100X10X(LMY-80X8)200031502X(100X10)触头排的选择a.35Kv断路器柜的动触头选排为LMY-90X10或TMY-90X10,静触头选排为TMY-90X100b.35Kv非断路器柜的动触头选排为角钢或钢管前触头选排为TMY-90X10c.10Kv断路器柜的动触头排的选择，见表四表四断路器额定电流A母排规格630TMY-50X101000TMY-80X101250TMY-80X10*16002000TMY-2X80X10*25003150TMY-2X100X10注：*表示开关柜的额定电流，优先选用单动触头排c.10Kv非断路器的动触头选

11、择母排为TMY-50X10o非断路器柜的支母排的选择a.手车柜的触头盒处与主母排相连，按触头盒出排截面选择b.选择非断路器柜的其他部分连接排选用非手车上用排选择TMY40X4或LMY40X4,手车上用排选择LMY30X3或TMY25X3。表五断路器柜支母排的选择断路器的额定电流10Kv母排选择35Kv母排选择按断路器的额定电流来选择，见表五A手车柜固定柜63080X660X6100080X660X6125080X880X6LMY-100X10*1600X20002X80X82X80X8*2500X31502X(TMY-100X10)2X(TMY-100X10)注：1.*表示断路器柜的额定电流2

12、 .以上未注明母排是铜、铝的说明两种都可以。3 .凡上述与制造标准或图样发生冲突时，以制造标准或图样为准。制造标准无注明时，按本标准执行。4 .母排的排列和颜色标志4.1 按电路选择导线颜色的规定GB2681见表六表六序号电路母排色标1交流三相电路的零线或中性线平安用的接地线A相B相C相黄色绿色红色淡蓝色黄和绿双色2直流电路的接地中间线正极负极棕色蓝色淡蓝色注：A.低压柜母排外表镀锡，再在柜体的维修面母排上贴上表中规定颜色的色标。B.高压柜母排外表镀锡，再在柜体的维修面母排上贴上表中规定颜色的色标。4.2 母排排列应符合表七的规定要求表七相别垂直排列程度排列引下线A上后左B中中中C下、之，刖右

13、中性线最下最前最右正极上后左负极下、之，刖右说明：1.方向定位以屏的正视方为准。2 .低压柜在特殊情况下，例如按此序排列会造成母线配置困难，允许不按表七规定3 .高压柜35KV柜作联络时引下线垂直排列，不遵循表七规定。5 .电气间隙和爬电间隔5.2所有程度母线、垂直母线、分支线和主电路接插件带电部件之间及其对接地金属件之间的电气间隙和爬电间隔在额定绝缘电压为380V和660V时，应不小于20mm此条规定适用于低压抽屉式开关柜，低压固定式开关柜参照表八。表八预定绝缘电压Ui电气间隙mm爬电间隔mm63A及以下大63A63A及以下大63AUi<60353560<Ui<300566

14、8300<Ui<6608101012注：选择主母排及大电流母线电气间隙和爬电间隔时应考虑热应力电动应力5.2.1 万能式断路器的进、出线端子间距小于上述规定，那么连接端子上的分支线的电气间隙和爬电间隔允许等于端子间的间距，但不能低于表八规定。5.2.2 如在不同极性的裸露带电部件间或裸露带电部件与接地金属之间参加了不绝缘的金属例如：螺钉、弹垫、垫片等均看作是间隙的减小。5.2.3 母线或母线连接件中某部分达不到5.2的规定时，允许采用包扎绝缘带等方法，但不得小于表八的规定。5.2.4 高压柜的电气间隙和爬电间隔见表九表九额定电压KV电气间隙mm爬电间隔mm3100140612516

15、010125*21635300729夫对于经国家统一设计已定型的产品的电气间隙可小于125mm，但不得小于100mm6 .母排的连接6.1 接头数的规定：直线母排长度在5m以内允许有1个接头，510m以内允许有两个接头，1015m以内允有4个接头。高压柜例外。6.2 母排与母排的连接见表十，但高压开关柜母排与母排连接的部分有如下特殊标准：a.高压手车柜：KYN1-10柜的主母排与支母排，主母排与主母排之间的连接孔为小13其它类型的手车柜与触头盒，互感器，断路器桩头连接的母排之孔与其相应元件连接桩头一致。80宽以上的两排连接时用M16的螺栓相连，80宽以下50X50以上的排采用M12的螺栓相连。

16、6.3 母排连接头孔眼的直彳宜大于螺栓直径1mm,钻孔应垂直不歪斜，孔眼中心间隔的误差应为士.6.4 用螺钉直接固定在绝缘板上的母排，安装孔为腰圆孔（d+1）x（d+45）（d为螺钉直径），当母排长度超过1m时,母排必须加支持瓷瓶，（考虑母排动热稳定性要求）,（腰圆孔见图).图二6.5 母排与电器元件的连接：母排的截面大小按上述表一.表二选择；母排与电器端子连接时，母排宽度应大于等于电器元件引出端头的宽度，具搭接长度距电器端子根部10mm,当电器元件引出端头较长时，可按图二所示进展.连接孔尺寸应同电器元件端头一样，连接部位接触面积应不小于两个母排宽度的乘积.6.6 两片及以上母排并联使用时，其

17、并联母排间应保持与母排厚一样的间隙，以便散热.6.7 单母排的大面与双母排小面的联接（仅适用于低压柜）.6.7.1 选择的母排必须是长方排，而且外表光滑，母排载流量必须是额定电流1.2倍以上；6.7.2 互相之间搭接处必须有专用导电垫块，垫块必须保证有良好的导电接触平面；6.7.3 连接方式如图三：a.主排为单排或多层排，引出排为双排；I为双排，连接排n为单排，其中连接排n加工要求：（1）.弯曲符合下述7.5;钻孔，当K<30时连接孔为1只;当K>40时，连接孔为2只或多只c.主母排必须是双排，引出排为单排或双排，当引出排K<40时，连接螺栓为1根;当50<K<8

18、0时，连接螺栓为2根;当KI100时，连接螺栓为3根.（K为母排宽度）/铜I)与连接夹块广铜连接块图三矩形母排宜减少直角弯曲图四，弯曲处不得有裂纹及显著的折皱，弯曲半7.1 外观检查：制作母排的材料外表应平整清净，不应有裂纹或裂口，母排表计算截面的3%,铝母排不应超过5%.7.2 矫正：矫正方法有机械矫正和手工矫正两种.机械矫正一般用于5X7.4切断:母排的切断方式不作明确规定.根据设备的加工才能和加工便利程度选择锯切或冲切，多为冲切.7.5弯曲:麻花弯径不得小于表十一的规定母排最小允许弯曲半径项次弯曲种类母排截面尺寸mm最小弯曲半径铜铝1.平弯50X5及其以下125X10及其以下2b2b2b

19、2.立弯50X5及其以下125X10及其以下1a2a3.圆棒直彳16及其以下直彳30及其以下5010070150注：a-母排宽度b-母排厚度母排麻花弯90度时,其麻花弯部分的长度不应小于母排宽度的2.5倍.双排或多片母排的弯曲程度应一致.母排始弯曲处，距最近母排支持件边缘不应小于50mm,不应大于（L为母排相邻支持点之间的间隔）.母排始弯曲处距母排连接位置不小于30mm.见图五：L50mn一又付ITL-母线两支点间的间隔；a母线宽度；b母线厚度.母排弯曲一般进展冷弯，如需加热时，其温度不得超过以下规定：铝母排250C.铜母排350c.除母排弯曲部分加热外，其它部分不得退火.分支母排三相弯形的起

20、止位置亦应一致，不允许有明显的上下现象.7.6 1mm螺栓，所以,母排钻孔尺寸偏向不应大于0.5mm.为了保证孔的准确性，应使用钻孔夹具或划线定样冲孔，钻时应用平钻头，钻好后用比孔径稍大的.120度角度钻头物去毛刺.母排上的所有的孔（包括二次线连接孔）必须钻好方可进展外表处理.7.7 接触面加工7.7.1 母排未经过冲孔.切角加工，而且接触面比较平整，经过手工修整后可以直接弯曲镀锡对于60X6及以上的母排应用麻点模具蹲平.接触面加工作用是消除母排外表的氧化物、折皱和隆起部分。常用方法是模整平和手工修整。凡经过冲孔.切角加工的接触面必须经过手工修整，除去接触面的尖角、毛刺，对于60X6及以上的母

21、排应用麻点模具蹲平，方可弯曲镀锡.接触面加工长度应比搭接部位宽度每边多种多50mm7.8 铜母排镀锡操作过程：（外协加工）7.8.1 铜母排应在硝酸溶液中腐蚀1015秒钟，洗去铜母排外表的油污，取出后应立即用清水冲洗铜母排外表的余酸7.8.2 铜母排镀锡见？铜母排镀锡工艺守那么及检验规程？7.9 铝母排化学处理过程7.9.1 加工完毕的铝母排，浸入含30左右的氢氧化钠水溶液中，待除去铝母排外表油污、氧化膜后取出.7.9.2 浸入流动的清水中用毛刷刷去铝母排外表余碱，刷洗干净后取出，立即用干净的毛巾擦去外表水份，然后烘干或晒干前方可安装.7.10 母排与母排、母排与分支排、母排与电器接线端子搭接

22、面的处理应符合以下规定：a.铜与铜：镀锡连接；b.铝与铝：直接连接；c.铜与铝：铜导体镀锡，用户因特殊要求时室外配电或室内相对湿度接近100时，应采用铜铝过渡板，铜端镀锡；d.封闭母线螺栓固定搭接面，有条件时应镀锡8母排安装8.1 铝母排在安装前，可先用铜丝抛盘刷去母排接触处外表的氧化层后，可以直接立即安装，如除去氧化物的铝排放置一段时间后安装，必须先进展上述工作前方可安装。8.2 铜、铝搭接时，铜排必须镀锡，并保证铝排连承受压后不得变形8.3 连接用的紧固件螺栓、弹垫、平垫、螺母等应符合国家标准，镀锌黄的精制或半精制品。8.4 连接用的螺栓贯穿方向应是由下向上,由后向前,由左向右,在其余的情况下,螺母置于维护侧.螺栓直径按小于连接孔1尺寸选择,螺栓的长度在压平弹垫后露出螺母23扣为宜,绝不允许超过螺栓本身直径或缩进螺母内,螺栓的两侧都要有相应平垫片
