多功能旁滤说明书

1、广州德清环保 多功能循环水旁滤系统使 用 说 明 书INSTRUCTION MANUAL 广州德清环保科技有限公司 目 录一、设备介绍1二、工作原理1三、规格型号表3四、安装使用说明31、安装系统图32、安装说明43、操作说明44、使用维护说明5 广州德清环保1、 设备介绍 多功能循环水旁滤系统是以DA863高效过滤技术为核心，与最先进的控制释放水处理技术相结合的集成化设备。以前，针对循环冷却水系统中存在的问题,用户往往采用单一的处理方法，只能解决循环冷却水的一部分问题，结果,导致水质稳定效果不明显且反复追加投资。全自动高效除油纤维球过滤器正是基于这种现状,能够全面解决循环冷却水存在的问题，达

2、到节水、节能的目的，并取得显著的经济效益。功能与特点 有效去除悬浮物、生物粘泥、碳酸盐、正磷酸盐等微小颗粒，明显改善水质。系统采用了国家863高科技成果- DA863高效过滤技术，采用彗星式滤料，具有悬浮物去除率高、过滤精度高、滤速高、纳污量大、反冲洗效率高等卓越性能。DA863高效过滤技术指标：过滤精度 对直径大于等于2m的颗粒，截留率达95%以上。 过滤速度 25 m/h 35 m/h滤床纳污量 15kg/m3 35kg/m3 消除菌藻繁殖的营养源，杀菌灭藻纤维束过滤器能破坏菌藻生存环境,并可将系统中附在悬浮物上的菌类藻类直接过滤除去。 大幅度减少系统排污量，节水显著，接近“零排放”。例如

3、,冷却水悬浮物浓度为10mg/L，比较以下两种情况：比较项目多功能循环水旁滤系统直接排污排污浓度（mg/L）2500-3000（最大可达5000）10每去除2500-3000g杂质的耗水量（m3）1250-300由表可看出，多功能循环水旁滤系统比直接排污节水250-300倍，节水效果极为显著。二、工作原理多功能循环水旁滤系统接循环水旁路管道，污水由增压泵加压进入石英砂过滤装置把系统的杂质过滤掉，再经顶部排污（排气阀）把杂质外排，处理后进入纤维束过滤器，经纤维球滤料深层过滤，把水体里的杂质精密过滤干净，过滤精度达到0.1微米，过滤器内的杂质由反冲洗水泵反冲污水至排污（反冲洗排污原理：本工艺选用了

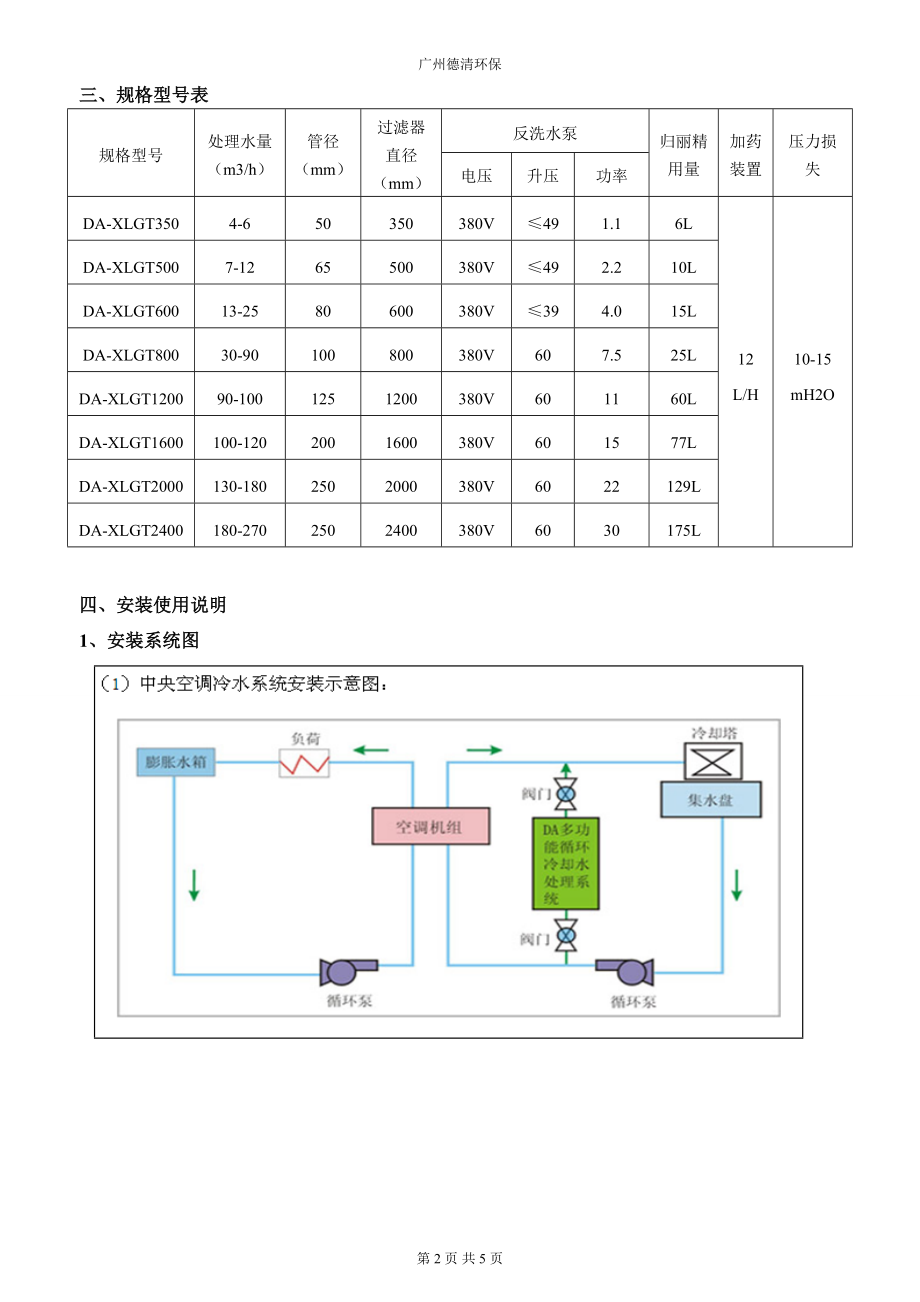

4、自来水进行反洗，正常操作先打开排污阀，关闭进水阀，出水阀，开启水泵，电动执行器开启反冲洗开始了，由控制器定时排污；排污完成后，关闭水泵，关闭排污阀，打开进水阀、出水阀，设备又开始正常过滤了。）净化后的水达到国家中水回用指标后供生产使用。多功能循环水旁滤系统工艺流程图1、配件说明1增压泵2混合器5纤维束高效过滤器6反洗水泵（或罗茨风机）2、技术说明（1）当来水压力不小于0.2MPa时可以不设增压泵，来水直接进入系统；（2）纤维束高效过滤器采用气水联合反洗，气源由风机提供，反洗水采用原水，当原水压力大于反洗压力时需进行减压处理。三、规格型号表规格型号处理水量（m3/h）管径（mm）过滤器直径（mm

5、）反洗水泵归丽精用量加药装置压力损失电压（m3/min）升压（kpa）功率（kw）DA-XLGT3504-650350380V491.16L12L/H10-15mH2ODA-XLGT5007-1265500380V492.210LDA-XLGT60013-2580600380V394.015LDA-XLGT80030-90100800380V607.525LDA-XLGT120090-1001251200380V601160LDA-XLGT1600100-1202001600380V601577LDA-XLGT2000130-1802502000380V6022129LDA-XLGT24001

6、80-2702502400380V6030175L四、安装使用说明1、安装系统图2、安装说明（1）本设备采用旁路安装，切勿安装在主管道上，依照上图系统示意图及现场实际情况选好安装位置，做好基础，备好380V 50Hz 电源。（2）本设备为一体式装置形式，无需现场组装，安装时只需连接进出口即可（进口为加压泵进水口，出口为纤维束过滤器的出水口），反冲洗口接污水管道，安装十分简单。3、操作说明（1）手动操作说明： 1：接通AC380V电源； 2：把空气开关合上，把“手动/停/自动”三档开关打至手动位置，按下“反冲洗启动按钮”，此时增压泵启动。（2#阀，4#阀打开）（1#阀，3#阀关闭），风机启动，过滤器进入反冲洗状态，当试机完成后，把三档开关打至自动位置，（此时由PLC自动控制设备运行，（1#阀，3#阀打开）（2#阀，4#阀关闭）。设备进入自动运行状态，自动增压，当达到一定时间后，自动进入反冲洗。 （2）自动操作说明： 当试机完成后，把三档开关打至自动位置，（此时由PLC自动控制设备运行，（1# 阀，3#阀打开）（2#阀，4#阀关闭）。设备进入自动运行状态，自动增压， 当达到一定时间后，自动进入反冲洗。4、使用维护说明纤维束滤料是耗材，平常的工作是过滤循环水后再通过反冲
