实验04静态路由地配置

1、实用标准文案实验4 静态路由的配置实验目的：掌握路由器静态路由、默认路由的配置方法实验要点：通过对路由器A 和路由器B 在路由表里添加静态路由、默认路由,使路由器A 可Ping通路由器B所连的各个网络，反之亦然.实验环境：路由器Cisco 2501两台,带有网卡的工作站PC两台。图4.1 静态路由拓扑结构图实验工具Boson Netsim模拟器实验步骤1.用Boson Network Designer设计实验拓扑图注：在连接两个路由器时，如果DCE端选择R2 Serial 0,为此后面要为R2的Serial 0接口设置时钟频率。 2、路由器的配置选择R1，配置命令如下Router&g

2、t;enableRouter#conf tRouter(config)#host R1R1(config-line)#int e0R1(config-if)#ip add 192.168.1.1 255.255.255.0R1(config-if)#no shutR1(config-if)#int s0R1(config-if)#ip add 10.0.0.1 255.255.255.0R1(config-if)#no shutR1(config-if)#endR2的配置也类同Router>enableRouter#conf tRouter(config)#host R2R2(confi

3、g-line)#int e0R2(config-if)#ip add 192.168.2.1 255.255.255.0R2(config-if)#no shutR2(config-if)#int s0R2(config-if)#ip add 10.0.0.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shutR2(config-if)#end3、PC机的配置选择PC1，配置其ip地址为：192.168.1.2，掩码：255.255.255.0，网关：192.168.1.1选择PC2，配置其ip地址为：192.168

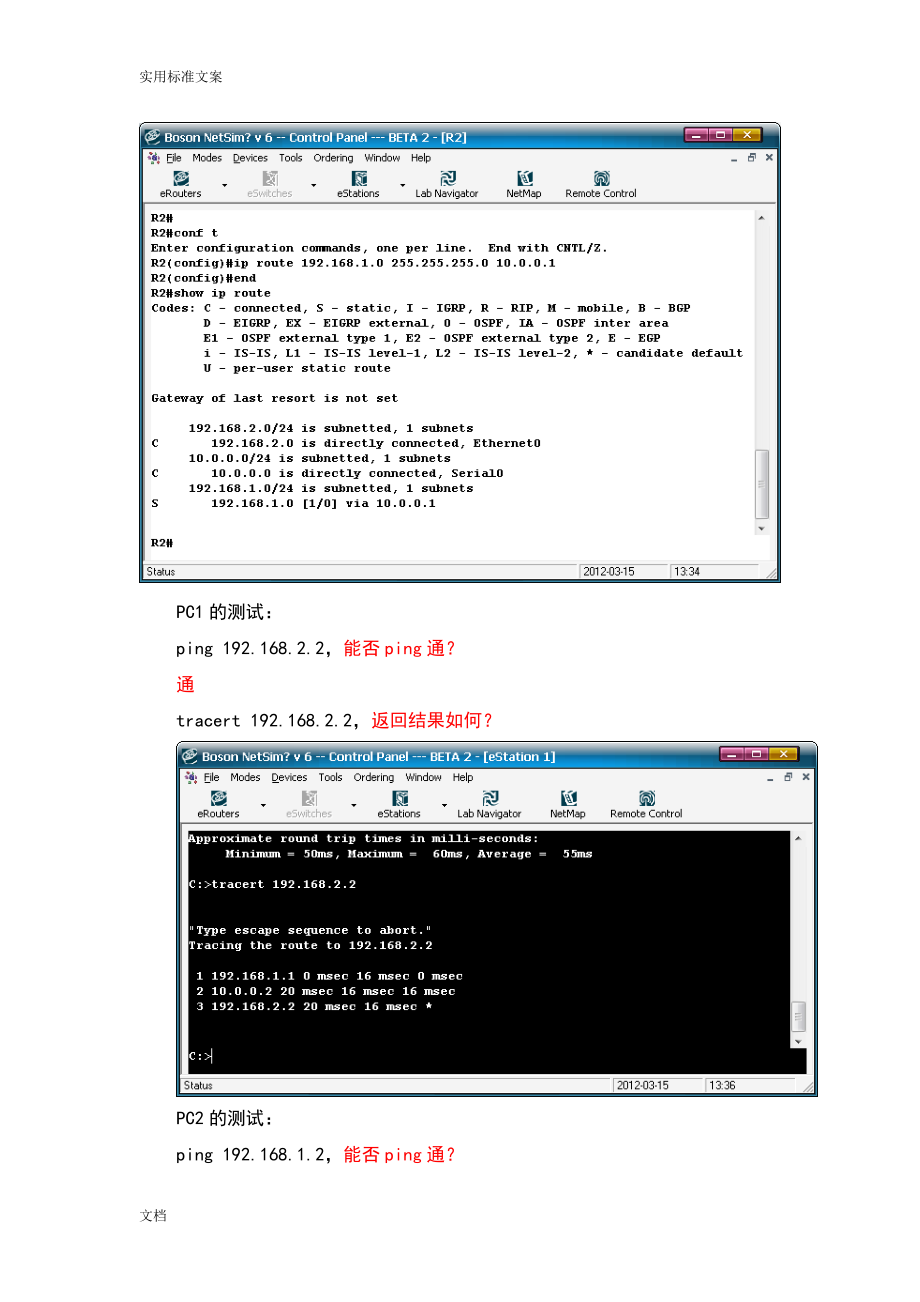

4、.2.2，掩码：255.255.255.0，网关：192.168.2.14、静态路由的配置与测试R1的配置R1#conf tR1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2R1(config)#endR1#show ip route （截图） R2的配置R2#conf tR2(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1R2(config)#endR2#show ip route（截图） PC1的测试：ping 192.168.2.2，能否ping通？通tr

5、acert 192.168.2.2，返回结果如何？PC2的测试：ping 192.168.1.2，能否ping通？通tracert 192.168.1.2，返回结果如何？5、缺省路由的配置与测试R2的配置R2#R2#conf tR2(config)#no ip route 192.168.1.0 255.255.255.0 10.0.0.1R2(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.1R2(config)#endR2#show ip route（截图）R1的配置R1#conf tR1(config)#int lo0 R1(config-if)#ip a

6、dd 172.16.1.1 255.255.0.0R1(config-if)#endR1#show ip route（截图）PC1的测试：ping 192.168.2.2，能否ping通？通tracert 192.168.2.2，返回结果如何？PC2的测试：ping 192.168.1.2，能否ping通？通tracert 192.168.1.2，返回结果如何？思考题：1、 本文中设置的“DCE”指什么？答：DCE是数据通信设备，如MODEM，连接DTE设备的通信设备。(一般广域网常用DCE设备有：CSU/DSU，广域网交换机，MODEM)DCE一方提供时钟2、 使用静态路由时，R1路由器的路

7、由表中有几个项目？其中直连路由占几项？静态路由占几项？答：有三个项目，直连路由占2项，静态路由占1项3、 缺省路由的作用是什么？答：缺省路由是路由表（routing table）中的一条记录，指明信息包（packet）的目的地不在路由表中时的路由，是一种特殊的静态路由，简单地说，就是在没有找到匹配的路由时使用的路由。在路由表中，缺省路由以目的网络为0.0.0.0、子网掩码为0.0.0.0的形式出现。如果数据包的目的地址不能与任何路由相匹配，那么系统将使用缺省路由转发该数据包。 拓展任务：有Cisco路由器 2台；Catalyst 2950交换机 1台；PC机 3台，拓扑结构如下图。图4.2 路

8、由交换拓扑结构图(1) 配置路由器R1：（命令截图）路由器的名字为R1；E0口的IP地址：130.1.1.1/16；S0口的IP地址：222.2.2.1/24；配置向R2方向的默认路由。Router>enableRouter#conf tRouter(config)#host R1R1(config-line)#int e0R1(config-if)#ip add 130.1.1.1 255.255.0.0R1(config-if)#no shutR1(config-if)#int s0R1(config-if)#ip add 222.2.2.1 255.255.255.0R1(conf

9、ig-if)#no shutR1(config-if)#end配置向R2方向的默认路由：R1#conf tR1(config)#ip route 200.1.1.0 255.255.255.0 222.2.2.2R1(config)#endR1#show ip route （截图） (2) 配置路由器R2：（命令截图）路由器的名字为R2；E0口的IP地址：200.1.1.1/24；S0口的IP地址：222.2.2.2/24；配置到其它网络的静态路由。Router>enableRouter#conf tRouter(config)#host R2R2(config-line)#int e0

10、R2(config-if)#ip add 200.1.1.1 255.255.255.0R2(config-if)#no shutR2(config-if)#int s0R2(config-if)#ip add 222.2.2.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shutR2(config-if)#end配置到其它网络的静态路由R2#R2#conf tR2(config)#ip route 0.0.0.0 0.0.0.0 222.2.2.1R2(config)#endR2#show ip route（截图）(3) 配置交换机SW：（命令截图）交换机的名字为SW；管理IP为：130.1.1.2/16；配置交换机SW的默认网关；（配置默认网关为130.1.0.1）创建VLAN2，并将3#口和4#口划分给VLAN2。(4) 配置各PC机：包括IP地址、子网掩码和默认网关。PC1:130.1.1.11 255.255.0.0 130.1.1.1PC2:130.1.1.22 255.255.0.0 130.1.2.1PC3:200.1.1.2 255.255.255.0 200.1.1.1(5)
