湿陷性黄土隧道深井降水实施方案

1、湿陷性黄土隧道深井降水方案中铁十九局集团 郑云雷一、工程概况胡麻岭隧道东古路斜井位于定西市符川镇，斜井长770m，坡度-9%，斜井交于正线里程为DK77+400，东古路斜井施工主洞任务为1985m，主攻兰州方向1175m（级围岩355m，级围岩820m），副攻重庆方向 650 m（级围岩650m）；胡麻岭隧道歇地山斜井位于定西市符川镇米粮村，斜井长664m，坡度-7.2%，斜井交于正线里程为DK79+500，东古路斜井施工主洞任务为2078m，其中级围497m，级围岩1581m，主攻兰州方向1479m，副攻重庆方向 599 m 。二、地质、渗水1、地质特征隧道通过地区属于黄土高原区，位于祁连褶

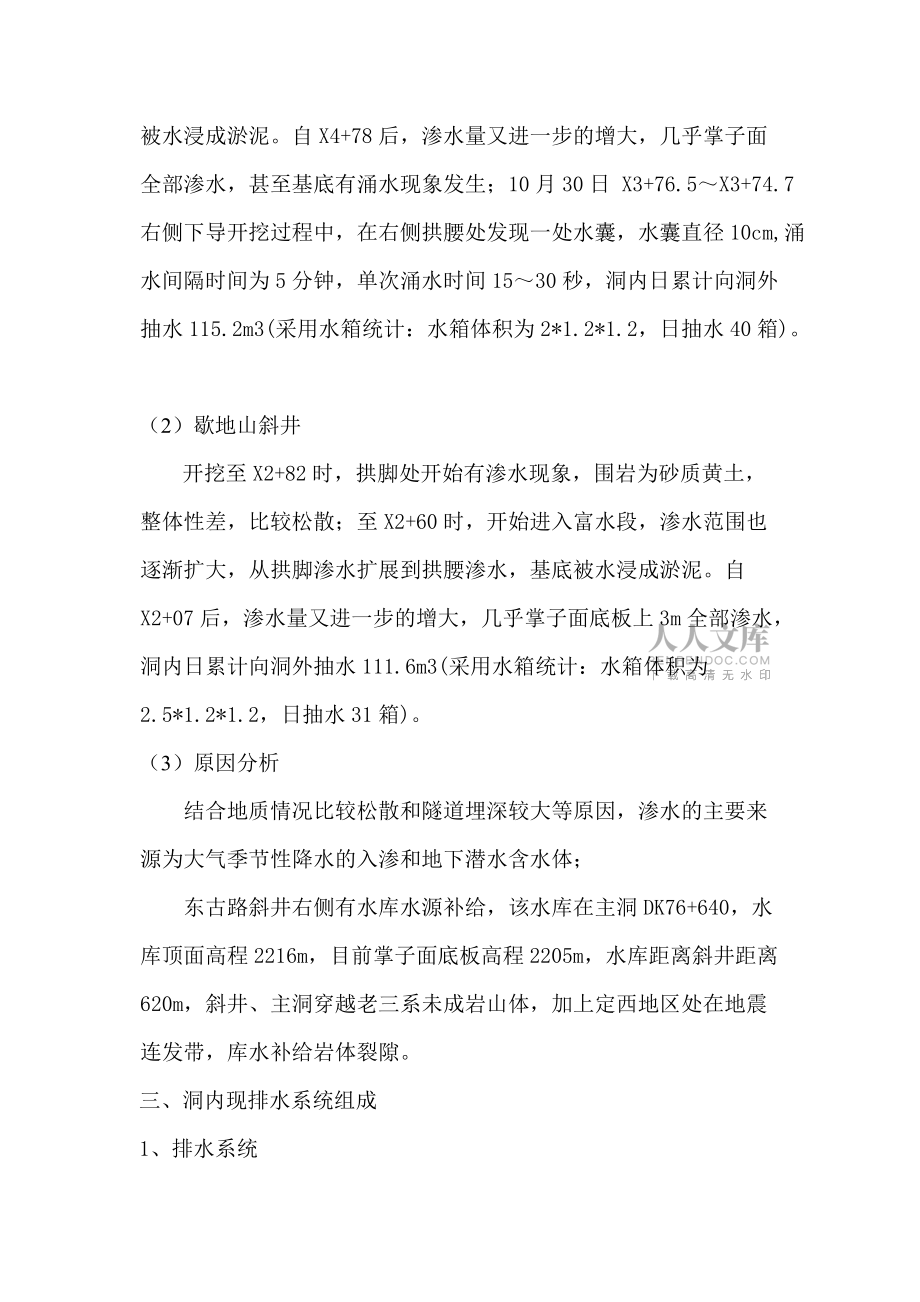

2、皱构造单元的祁连中间隆起段之东南端，属于多旋回构造运动表现明显的地区，表层大部分为第四系砂质黄土覆盖，土质较均一，垂直节理和裂隙发育。掌子面开挖过程中，围岩比较松散，整体性差，很不稳定。2、渗水情况（1）东古路斜井开挖至X5+90时，拱脚处开始有渗水现象，围岩为粉砂岩，围岩破碎，自稳性差；至X5+60时，开始进入富水段，渗水范围也逐渐扩大，从拱脚渗水扩展到拱腰渗水，慢慢拱部也开始渗水，基底被水浸成淤泥。自X4+78后，渗水量又进一步的增大，几乎掌子面全部渗水，甚至基底有涌水现象发生；10月30日 X3+76.5X3+74.7右侧下导开挖过程中，在右侧拱腰处发现一处水囊，水囊直径10cm,涌水间

3、隔时间为5分钟，单次涌水时间1530秒，洞内日累计向洞外抽水115.2m3(采用水箱统计：水箱体积为2*1.2*1.2，日抽水40箱)。（2）歇地山斜井开挖至X2+82时，拱脚处开始有渗水现象，围岩为砂质黄土，整体性差，比较松散；至X2+60时，开始进入富水段，渗水范围也逐渐扩大，从拱脚渗水扩展到拱腰渗水，基底被水浸成淤泥。自X2+07后，渗水量又进一步的增大，几乎掌子面底板上3m全部渗水，洞内日累计向洞外抽水111.6m3(采用水箱统计：水箱体积为2.5*1.2*1.2，日抽水31箱)。（3）原因分析结合地质情况比较松散和隧道埋深较大等原因，渗水的主要来源为大气季节性降水的入渗和地下潜水含水

4、体；东古路斜井右侧有水库水源补给，该水库在主洞DK76+640，水库顶面高程2216m，目前掌子面底板高程2205m，水库距离斜井距离620m，斜井、主洞穿越老三系未成岩山体，加上定西地区处在地震连发带，库水补给岩体裂隙。三、洞内现排水系统组成1、排水系统在已铺设底板前方设集水井，将水沿隧道边墙、两侧底板挖设沟槽引入集水井，再由集水井向水箱抽水，沉淀后用水泵向洞外排水（见图1）。 图 一2、排水效果根据目前排水系统，可以将边墙和底板渗出的水汇集到水箱，把水排出到洞外，洞内路面积水明显减少，但是没有对围岩起到降水作用，边墙背后、掌子面积水仍然很多。3、对施工造成的影响东古路斜井两侧边墙围岩为泥岩

5、，受边墙渗水影响，导致围岩软化，成淤泥状溢出，背后易形成空洞，2009年10月20日，在开挖下导过程中，因背后淤泥过多，空洞较大，造成6榀拱架整体下沉，下沉过程中，拱顶围岩松散造成塌方；2009年11月17日，拱腰受水囊影响软化塌落，导致拱顶10 m范围内发生坍塌，塌方量达450m3。歇地山斜井地质围岩为砂质黄土，受渗水影响，含水量增大，2009年9月23日人工开挖下导过程中，拱架底角伴有稀泥溢出，造成掌子面附近8m拱顶出现整体下沉，拱顶出现裂缝，拱架倾斜, 最大下沉量为114，裂缝宽度为12； 11月21日量测X1+68最大沉降量为93，两侧边墙严重变形，造成拱腰、拱顶出现裂缝。四、拟采用深

6、井降水1深井降水的特点深井易于布置，排水量大。降水深，降水设备和操作工艺简单，适用于渗透系数大、土质为砂性土、地下水丰富等特点，而且对降水深，面积大，工期长的工程特别适用。2计算过程（1）确定总的渗水量先将隧道富水段10延米划分为一个单元，该单元近似于一个大的基坑，根据逐个单元每天的渗水量，现在已歇地山斜井X2+45X2+35段为例：X2+45X2+35段抽水示意图计算总汇水量：Q=3.14nR2H =3.14*72*0.32*1.5 =30.5m3式中Q总抽水量(m3) n抽水次数/天 R水井半径（m） H水井高度（m）（2）确定渗水系数土的渗水系数表土的名称渗水系数Km/d 粘土0.005

7、粉质粘土0.0050.1粘质粉土0.10.5黄土0.250.5粉土0.51细砂15中砂520粗砂2050 结合实际地质情况，斜井内土质为黄土和粘土组成，渗水系数：K=0.5 m/d。（3）确定降水深度计算降水深度Hw= Hd+10*i+0.5+0.3 =2+0.8+0.5+0.3 =3.6m式中Hw总设计降水深度(m) Hd水位到底板高度 i 隧道纵坡 注：式中30为底板厚度，为便于施工，水位降到施工操作面下50。（4）确定含水层深度根据深井示意图，并结合实际地质开挖和水文地质情况，含水层厚度取深井深度：即m=25米；（5）确定深井影响半径 R= 2 HwmK =2*3.6*3.54 =25.

8、5m式中Hw总设计降水深度(m)，3.6m m含水层厚度，25m K渗水系数，0.5（6）确定降水范围内水位高度 H=Hw2+Q/（K）*（R/rw） =3.62+30.5/（0.5）*（25.5/0.2） =6.1式中 Hw总设计降水深度(m)，3.6m m含水层厚度，25m K渗水系数，0.5rw井半径，0.2Q总抽水量(m3/天)，30.5根据以上计算，设计降水深度H大于实际降水深度3.6米，每单元设置一个深度25米的深井，可以达到降水目的，满足现场施工要求。五、施工注意事项1、施工达到要求深度后，应该根据洗井搁置的时间长短，宜多钻进23米，避免因洗井不及时泥浆沉淀过厚，增加洗井的难度。

9、 2、水泵选择时应与井的出水能力相匹配，水泵小时达不到降水要求；水泵大时，抽水不能连续，一方面增加维护难度，另一方面对地层影响较大。3、降水期间应对抽水设备和运行状况进行维护检查，每天检查不少于3次，并应观测记录水泵出水情况，并对抽水设备及时保养。4、降水施工前，做好沉降观测记录。下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除！2014年工作总结及2015年工作计划（精选）XX年，我工区安全生产工作始终坚持“安全第一，预防为主，综合治理”的方针，以落实安全生产责任制为核心，积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来，在工区全员的共同努力下
