北京某玻璃幕墙施工组织设计

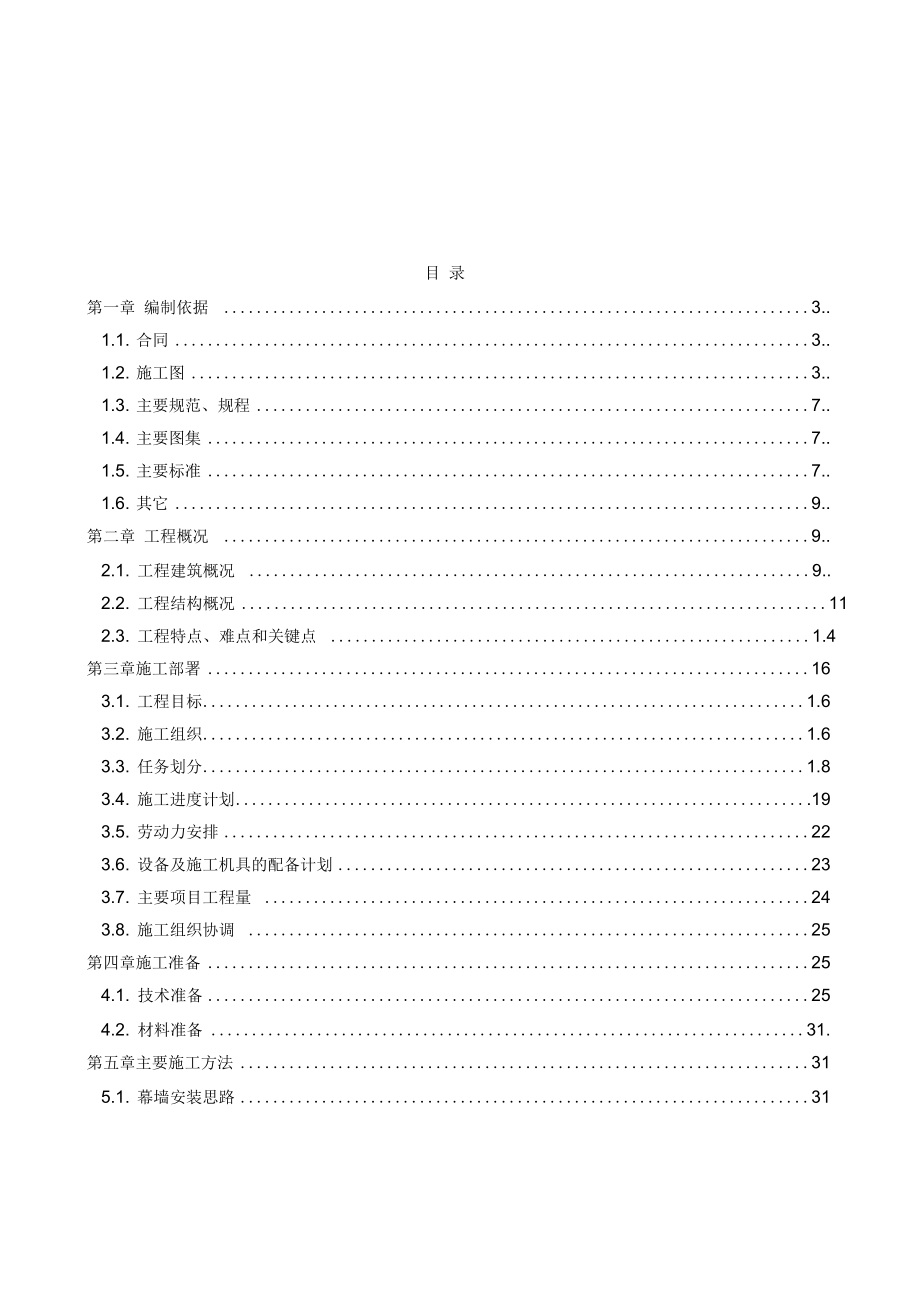

1、目 录第一章 编制依据 3.1.1. 合同3.1.2. 施工图3.1.3. 主要规范、规程7.1.4. 主要图集7.1.5. 主要标准7.1.6. 其它9.第二章 工程概况 9.2.1. 工程建筑概况 9.2.2. 工程结构概况112.3. 工程特点、难点和关键点 1.4第三章施工部署163.1. 工程目标1.63.2. 施工组织1.63.3. 任务划分1.83.4. 施工进度计划.193.5. 劳动力安排223.6. 设备及施工机具的配备计划233.7. 主要项目工程量 243.8. 施工组织协调 25第四章施工准备254.1. 技术准备254.2. 材料准备 31.第五章主要施工方法315

2、.1. 幕墙安装思路315.2. 幕墙施工顺序 325.3. 幕墙安装工艺流程 325.1. 幕墙安装作业 335.5. 干挂花岗石幕墙作业 465.6. 钢结构安装作业49第六章主要管理措施措施526.1. 技术管理措施526.2. 质量保证措施 556.3. 工程保证措施 636.4. 安全保证措施656.5. 文明施工管理措施666.6. 消防保卫保证施 686.7. 环境保护管理措施 .6.96.8. 成品保护措施69第七章主要经济技术指标717.1. 工期指标717.2. 质量目标717.3. 安全指标717.4. 文明施工指标717.5. 降低成本指标 717.6. 机械化施工指标

3、71第八章施工现场平面布置71第一章编制依据1.1 :合同合同编号建设单位北京*地房地产开发有限公司监理单位北京*建设工程监理有限公司总包单位*建设集团第五十三项目经理部施工单位*幕墙有限公司1.2 :施工图序号图纸内容图号1图纸目录（一）ML-012图纸目录（二）ML-023幕墙设计与施工总说明（一）SM-014幕墙设计与施工总说明（二）SM-025幕墙设计与施工总说明（三）SM-036幕墙设计与施工总说明（四）SM-047幕墙设计与施工总说明（五）SM-058幕墙设计与施工总说明（六）SM-069幕墙设计与施工总说明（七）SM-0710幕墙设计与施工总说明（八）SM-0811幕墙设计与施工

4、总说明（九）SM-0912幕墙设计与施工总说明（十）SM-1013东西立面图L-0114A-A、B-B剖面图L-0215I段东立面图LI-0116I段南立面图LI-0217I段西立面图LI-0318C-C剖面图LI-0419E-E剖面图LI-0520F-F剖面图LI-06築龍網 zhulongxom21II段东立面图LII-0122II段南立面图LII-0223II段西立面图LII-0324II段北立面图LII-0425II段D-D剖面图LII-0526III段东立面图LIII-0127III段北立面图LIII-0228III段西立面图LIII-0329I段一层幕墙分格平面图PI-0130I段

5、二层幕墙分格平面图PI-0231I段三、四层幕墙分格平面图PI-0332I段五层幕墙分格平面图PI-0433I段六层幕墙分格平面图PI-0534I段七层幕墙分格平面图PI-0635I段机房层幕墙分格平面图PI-0736I段屋顶层幕墙分格平面图PI-0837II段首层幕墙分格平面图PII-0138II段二层幕墙分格平面图PII-0239II段三层幕墙分格平面图PII-0340III段一层幕墙分格平面图PIII-0141III段二层幕墙分格平面图PIII-0242III段三、四层幕墙分格平面图PIII-0343III段五层幕墙分格平面图PIII-0444III段六层幕墙分格平面图PIII-0545

6、III段七层幕墙分格平面图PIII-0646III段机房层幕墙分格平面图PIII-0747III段屋顶层幕墙分格平面图PIII-0848I段东立面大样索引图SY-0149I段南立面大样索引图SY-0250F-F剖立面大样索引图SY-0351II段东立面大样索引图SY-0452II段西立面大样索引图SY-0553II段北立面大样索引图SY-0654A大样详图DY-0155B大样详图DY-0256C大样详图DY-0357D大样详图DY-0458E大样详图DY-0559F大样详图DY-0660G大样详图DY-0761H大样详图DY-0862J大样详图DY-0963K大样详图DY-1064L大样详图D

7、Y-1165M大样详图DY-1266N大样详图DY-1367P大样详图DY-1468Q大样详图DY-1569R大样详图DY-1670变形缝大样详图DY-1771T大样详图DY-18序号图纸内容图号序号图纸内容图号72节点详图1J-0179节点详图8J-0873节点详图2J-0280节点详图9J-0974节点详图3J-0381节点详图10J-1075节点详图4J-0482节点详图11J-1176节点详图5J-0583节点详图12J-1277节点详图6J-0684节点详图13J-1378节点详图7J-0785节点详图14J-1486节点详图15J-15116节点详图45J-4587节点详图16J-

8、16117节点详图46J-4688节点详图17J-17118节点详图47J-4789节点详图18J-18119节点详图48J-4890节点详图19J-19120节点详图49J-4991节点详图20J-20121节点详图50J-5092节点详图21J-21122节点详图51J-5193节点详图22J-22123节点详图52J-5294节点详图23J-23124节点详图53.JJ-5395节点详图24J-24125节点详图54J-5496节点详图25J-25126节点详图55J-5597节点详图26J-26127节点详图56J-5698节点详图27J-27128节点详图57J-5799节点详图28

9、J-28129节点详图58J-58100节点详图29J-29130节点详图59J-59101节点详图30J-30131节点详图60J-60102节点详图31J-31132节点详图61J-61103节点详图32J-32133节点详图62J-62104节点详图33J-33134节点详图63J-63105节点详图34J-34135节点详图64J-64106节点详图35J-35136节点详图65J-65107节点详图36J-36137节点详图66J-66108节点详图37J-37138节点详图67J-67109节点详图38J-38139节点详图68J-68110节点详图39J-39140节点详图69J

10、-69111节点详图40J-40141节点详图70J-70112节点详图41J-41142节点详图71J-71113节点详图42J-42143节点详图72J-72114节点详图43J-43144节点详图73J-73115节点详图44J-44145节点详图74J-741.3 :主要规范、规程骨口. 序号规范、规程名称规范、规程代号1建筑结构荷载规范GB50009-20012玻璃幕墙工程技术规范JGJ102-20033建筑幕墙JG3035-964建筑玻璃应用技术规程JGJ113-975金属与石材幕墙工程技术规范JGJ133-20016点支式玻璃幕墙工程技术规程CECS127 20017钢结构设计规

11、范GB50017-20038建筑设计防火规范GBJ16-87（2001 年版）9高层民用建筑设计防火规范GB50045-95（2001 年版）10建筑物防雷设计规范GB50057-9411建筑抗震设计规范GB50011-200112民用建筑热工设计规范GB50176-9313建筑钢结构焊接规程JGJ81-200214冷弯薄壁型钢结构技术规程GB50018-20021.4 :主要图集序号图集名称图集代号1型材图集KFM120-12型材图集KFM140-33型材图集KFM140-44型材图集KFM160-55型材图集KFM160-66型材图集BMZ180-37型材图集KFM150-8J8型材图集K

12、FM150-8K9型材图集KFM150-4510型材图集KFM150-4611型材图集KFM150-4712型材图集KFM140-20D13型材图集M75170-114型材图集KFM160-715型材图集KFM160-7E16型材图集KFM160-7F17型材图集KFM160-7E-118型材图集KFM160-7E-219型材图集KFM150-7A-220型材图集KFM140-8D1.5 :主要标准序号标准名称标准代号1铝合金建筑型材GB/T5237-20002铝及铝合金加工产品的化学成分GB/T31903铝及铝合金轧制板材GB/T3880-19974中空玻璃GB/T11944-20025钢化

13、玻璃GB/T9963-19986夹层玻璃GB9962-19997浮法玻璃GB11614-19998镀膜玻璃低辐射镀膜玻璃GB/T18915.2-20029幕墙用钢化玻璃与半钢化玻璃GB17841-199910玻璃幕墙光学性能GB/T18091-200011低合金高强度结构钢GB1597-9412不锈钢热轧钢板GB4237-9213不锈钢冷轧钢板GB3280-9214咼耐候结构钢GB/T4171-200015硅酮建筑密圭寸胶GB14683-200316硅硐结构胶标准GB16776-9717聚硫建筑密圭寸胶JC483-9218中空玻璃用弹性密封胶JC486-200119建筑窗用弹性密封剂JC485

14、-9220建筑用硅酮结构密圭寸胶GBJ16776-9721天然花岗石建筑板材GB/T1860-200122天然板石GB/T18600-200123建筑用铝型材、铝板氟碳涂层JC433-200024干挂天然花岗石，建筑板材及其不锈钢配件JC830.1830.2-199825幕墙玻璃接缝用密封胶JC/T882-200126石材幕墙接缝用密封胶JC/T883-200127点支式玻幕墙支承装置JC138-200128吊挂式玻幕墙支承装置JC139-200129铝合金建筑型材阳极氧化、着色型材GB/T5237.2-200030铝合金建筑型材电泳涂漆型材:GB/T5237.3-200031铝合金建筑型材粉

15、末喷涂型材GB/T5237.4-200032铝合金建筑型材氟碳喷涂型材GB/T5237.5-200033螺纹紧固件应力截面积和承载面积GB/T16323.1-199734铝合金不锈钢滑撑GB930035建筑幕墙物理性能分级GB/T15225-9436建筑幕墙空气渗透性能检测方法GB/T15226-9437建筑幕墙风压变形性能检测方法GB/T15227-9438建筑幕墙雨水渗漏性能检测方法GB/T15228-9440建筑幕墙平面内变形性能检测方法GB/T18250-200041建筑幕墙抗震性能振动台试验方法GB/T18575-200142钢结构工程施工质量验收规范GB50205-200143玻璃

16、幕墙工程质量验收标准JGJ/139-20011.6 :其它序号文件名称编制单位1招标文件北京*地房地产开发有限公司2招标答疑文件北京*地房地产开发有限公司3施工组织设计*建设集团第五十三项目经理部第二章工程概况2.1:工程建筑概况*数码软件研发中心工程位于北京市*北区8号地，建筑面积80599平方米，地下层数2层，地上层数7层。外装饰面积41639平方米，主要为中空玻璃幕墙，石材幕墙，铝板幕墙和点支式玻璃幕墙。从外围护结构看，本工程由三段相对独立的主体组成，分别是I段、II段、山段。I段和III段呈对称形态，外装饰高度34.5米，分别采用玻璃、石材和金属板作 为装饰面板。II段呈圆形结构，幕墙

17、高度 9.18米，以玻璃幕墙为主；中庭设计有翼式钢结 构体系，象展翅高飞的机翼。序号施工项目工程量施工部位130mm厚花岗岩石材龙骨15772平米21/11、92、JA、A71/2030、3023、AJ、25A230mm厚花岗岩石材幕墙15772平米21/11、92、JA、A71/2030、3023、AJ、25A3纯玻璃幕墙龙骨9746平米：21/B、1/G2、H8、1/111/20301/B、1/G30、H24 1/111/204纯玻璃幕墙9746平米21/B、1/G2、H8、1/111/20301/B、1/G30、H24 1/111/205玻璃幕墙窗龙骨5032平米210、82、GC 10

18、8（ C 轴位）2229、2924、CG 2422（ C 轴位）6玻璃幕墙窗；5032平米210、82、GC 108（ C 轴位）2229、2924、CG 2422（ C 轴位）7玻璃、铝饰线组合幕墙805平米12、3031、AB HJ8点式玻璃幕墙910平米CG GC912mm厚清玻璃幕墙1723平米5 轴 2F7F、27 轴 2F7F、1012mm厚防火清玻璃幕墙137平米5 轴 2F7F、27 轴 2F7F112mn厚铝合金窗台板1283平米21/B、1/G2、H8、1/111/20301/B、1/G30、H24 1/111/20122mn厚铝合金盖板吊顶板402平米130、AJ133m

19、n厚铝合金板包柱275平米15 轴 A-0A、17 轴 A-0A14铝合金百叶200平米67、 87、 2526、 252415遮阳隔栅2348平米21/B、1/G2、H8、1/111/20301/B、1/G30、H24 1/111/20210、82、GC 108 （C 轴位）2229、2924、CG 2422 （C 轴位）1612mm厚清玻地弹门210平米1F、2F7F、机房层17I、川段钢结构屋顶玻璃538平米57 轴、2527 轴18I、川段钢结构屋顶铝板432平米57 轴、2527 轴19U段钢结构屋顶玻璃696平米1517 轴20U段钢结构屋顶铝板462平米1517 轴21钢结构16

20、5吨1 57 轴、1517 轴、2527 轴、机房22钢结构防火涂料1340平米57 轴、1517 轴、2527 轴23窗帘盒2902 米21/B、1/G2、H8、1/111/20301/B、1/G30、H24 1/111/20210、82、GC 108 （C 轴位）2229、2924、CG 2422 （C 轴位）24玻璃护栏1247 米21/B、1/G2、H8、1/111/20301/B、1/G30、H24 1/111/20210、82、GC 108 （C 轴位）2229、2924、CG 2422 （C 轴位）2.2:工程结构概况*数软件研发中心工程外装饰主要米用玻璃幕墙、石材幕墙、铝合金幕

21、墙以及点支式 玻璃幕墙等多种结构体系。玻璃幕墙采用空缝小单元式结构；铝合金幕墙柱采用装挂式空 缝结构；石材幕墙采用背栓式空缝结构，点支式玻璃幕墙采用拉索结构。空缝小单元结构系统：本工程玻璃及铝板幕墙采用空缝明框小单元结构.竖向及横向构 造节点如图示，玻璃框与主横梁之间通过两道胶条密封，形成一个等压腔，应用“雨屏蔽”原 理达到防水的目的.其空气渗透性能及雨水渗漏性能均达到II级。装挂式空缝结构：本工程铝合金包柱采用装挂式空缝结构。每件包柱铝合金板采用不 少于四个3mm厚的铝角码通过螺杆固定在钢骨架上，铝合金板后衬1.5厚氧化铝板,铝板板块间通过打胶密封达到防水目的。点支式玻璃幕墙拉索结构：本工程

22、点支式玻璃幕墙采用拉索结构。每件玻璃板块采用 四个驳接球头通过驳接爪件固定在预置好的钢结构支撑钢管上，每列支撑钢管悬挑端位自 上而下设置一道竖向重力索，每排支撑钢管悬挑端从左到右设置一道水平交叉索，达到平 衡稳定体系的目的。空缝背栓式石材结构系统：本工程石材幕墙采用空缝背栓式结构.每块石材板块采用四 个后切螺栓通过连接件固定在结构上，石材后衬1.5厚氧化铝板，铝板板块间通过打胶密封 达到防水目的。2.3 :工程特点、难点和关键点2.3.1 :工程特点：本工程幕墙装饰采用小单元结构形式，幕墙板块之间的拼缝不需打胶， 形成空缝外观效果。既达到大单元式幕墙空缝效果，同时又解决了大单元体系水密性薄弱

23、的难题，而且施工更加方便，可以在任何部位随时安装随时拆换，不受施工作业面的影响, 大大提高了工作效率。该工程结构地上只有七层，但体形巨大，凹凸变化多，曲面变化大, 幕墙设计充分突出立面的进出层次关系，丰富的线条装饰和层间的遮阳虚实效果由于采用空缝体系，幕墙的防水功能显得非常重要。因此设计上给予了充分考虑， 具体有：将开启扇设计为上挂勾系统，能有效阻止上部雨水的渗入，另三边均设置双道防水密 封胶条，并形成一个等压腔，在减小内外压力差的同时，将透过第一道防水胶条的渗透水 阻挡在第二道防水胶条之外，并从开启扇下部边口排至室外。将型材设计为压力平衡系统，该系统是依据雨屏蔽原理，在幕墙型材上预设一个外部

24、 压力进入内部的引导孔，从而使内、外压力差调整平衡而达到外部水不易进入的目的。同 时在型材的外缘及下部开有排水孔，排去进入内部的少量渗水或室内的结露水。这样由防 水措施和排水措施共同组成一个干燥密封系统，一方面使水不易进入幕墙内部，另一方面 即使有水渗入也会自动很快排出。在预设孔洞时，每支横框上设二个，孔距拐角100左右，上下孔之间的水平距离大于 50mm可以避免空气串通。采用中空玻璃改进玻璃的绝热性能；减少室内产生的水汽；经常使室外空气流入室内， 降低室内空气的相对湿度，避免当室内的潮湿热空气遇到较冷的玻璃表面时产生结露现 象。石材幕墙采用背栓式空缝结构，防水功能依靠石材背后的内衬板体系完成

25、，内衬板 之间的拼缝与石材板块之间的拼缝错开位置，不在同一线上，只在内衬板之间的拼缝打胶， 石材之间的拼缝不需打胶。既解决了石材幕墙的防水功能问题，解决了由于石材尺寸误差、 施工误差、注胶质量等问题而造成外观效果不美观的问题。232 :工程难点：本工程施工难点主要集中于I段和III段的共享大厅钢结构体系和II段展示大厅钢结构体系的施工上。I段和III段的共享大厅钢结构体系由18根直径300mm 高度15米的大钢柱作为竖向结构，每根钢柱重达 1.6吨；18榀钢网架作为上部纵向结构， 每榀网架由两根直径的钢柱作为主弦杆，每榀网架重达吨。II段展示大厅钢结构体系由13榀剪刀壮翼形钢架构成，钢架采用各

26、种厚度的钢板焊接而成，单榀钢架重量达到3吨。钢结构构件较长，需要进行对接和多处焊接，施焊时容易产生焊接变形，运输和吊装 过程也经常会产生挠曲和变形，如何控制变形至关重要。根据结构的实际情况，I段和III段的共享大厅钢结构体系拟采用钢柱和钢网架分别预先预制加工好，然后分别进行整榀吊 装；II段展示大厅钢结构体系拟分段进行吊装，使之先形成结构整体，然后再利用预制好 的胎膜对钢屋顶展翅部分进行拼接。这样既方便吊装，又可以控制结构变形。2.3.3 :工程关键点：本工程采用小单元空缝结构体系，既不同于普通的小单元结构，又有 别于大单元机构，属于全新的幕墙结构形式。最不容易解决的问题就是幕墙的防水处理问

27、题，因此关键点在于幕墙的防水处理上。控制防水处理这一关键点，要分两部分考虑。一 是玻璃幕墙的防水处理，除了在设计方面充分考虑防水措施和排水措施外，更重要的是施 工中的质量控制，所以在加工车间制作玻璃板块的时候，一定要控制好玻璃框料的拼接接 口，控制好两道防水胶条的设置质量和接口处理；二是石材幕墙的防水处理，除了要将内 衬板的拼缝和石材拼缝错开之外，更重要的是要控制好内衬板的打胶质量，保证内衬板不 漏水。第三章工施工部署3.1 :工程目标阶段性目标：幕墙龙骨7月20日完成结束；幕墙避雷防火系统 7月31日完成结束： 幕墙板块全面封闭亮相8月30日。总体目标：总工期为120天（日历天），2004年

28、5月1日开工（具体开工日期以总包发 出的开工令为准），2004年9月1日结束。3.2:施工组织项目组织机构：科学合理的管理体制、统一有效的工程指挥系统是顺利施 工的重要保证。为此，我公司结合以往大型工程施工的管理经验，按照“项目施工”的模式，组织精 干，高效的项目管理班子。由曾多次获鲁班奖、省优良样板工程奖的一级项目经理担任项 目经理，并配备一名项目副经理、一名项目总工组成项目领导层，并根据业务分类，分别 设置各业务管理部门组成项目管理层。以项目经理为首的管理层全权组织施工生产诸要素，运用科学的管理手段，采用一系 列先进生产工艺。按“质量、安全、工期、文明、效益、服务”六个第一流的要求，完成

29、本工程。项目组织结构图:築龍網3.3 :任务划分本工程体形巨大，工作面充分，拟划分为三大部分，按I段、II段、III段划分为一、 三部分，分别由安装一部、安装二部和安装三部进行施工。施工管理安排如下表：序号人员职务管理范围1施工员115轴全部幕墙施工及协调配合工作2技术员115轴全部幕墙施工技术交底及配合工作3质量员115轴全部幕墙质量检查及记录工作4安全员115轴幕墙施工安全、机具设备安全检查及管理工作5施工员1530轴全部幕墙施工及协调配合工作6技术员1530轴全部幕墙施工技术交底及配合工作7质量员1530轴全部幕墙质量检查及记录工作8安全员1530轴幕墙施工安全、机具设备安全检查及管理工

30、作9资料员幕墙全部资料的收发及管理工作10材料员幕墙施工生产及非生产用全部材料、工器具管理工作1112131415161718193.5 :劳动力安排序号工种用于该工程的人数1五金配件加工152铝型材加工203石材加工304玻璃加工305铝板加工206注胶107搬运、包 装108合计135序号工种用于该工程的人数1焊工152玻璃安装403铝板安装204石材安装405龙骨安装406清洁收尾157合计180劳动力动态曲线图:碍二 J?J5月6月7月8月180170160150140130120110100908070605040302010o注：工程预计开工时间为2004年5月1日起算，总工期为1

31、20个日历天, 始时间最后是以业主或监理或总包通知的开工时间为准进行计算。3.6 :设备和施工机具的配备计划在本公司基地里，厂房规划布置时充分考虑了幕墙产品的生产特点，对厂区布置，各加工设备布置，仓库区布置及厂内运输道路布置进行了科学论证和优化，争取达到最优化 组合，以方便质量控制和提高效率，整个基地呈环形布置，分为五大块，分别为“铝材加 工车间”、“五金加工车间”、“玻璃加工车间”（含中空玻璃自动生产线、单元式幕墙组装 线）、“铝板加工车间”、“半成品仓库”。在上述布置条件下，铝材加工、五金件加工、玻璃加工、铝板加工各工种相对独立， 以便于专业管理，同时各工种又互相联系，互相依赖，并均围绕半

32、成品仓库呈环状布置， 同时，铝板车间，、五金件车间、铝材车间又围绕中空玻璃车间布置，便于在此车间内进行 各类幕墙构件的组装生产，由于在幕墙结构中，玻璃的重量最大且为易碎品，故各工种的 布置应优先考虑玻璃加工车间，且尽可能减少玻璃成品的移动距离。为了提高对幕墙构件的加工能力和完善程度，我司自1995年开始陆续从国外引进了大批的先进加工设备， 其中大多数设备讫今为止仍是世界上最先进的加工设备，具有其它设备无可比拟的先进性，可以加工各种异形的铝材、玻璃、铝板、五金件及铝板、 铝材的喷涂等。现场主要施工设备一览表：序号设备、机具、测量仪器型号规格数量国别产地备注1电焊机BX-20012台国产施工设备2

33、砂轮切割机J3G3-4002台国产施工设备3台式铝材切割机DG142/021台国产施工设备4冲击钻38E10台国产施工设备5各式电钻龙牌45台国产施工设备6施工吊船2LD80032台国产施工设备7拓普康激光水准仪AT-G71台日本施工设备8拓普康激光经纬仪TD-110L1台日本施工设备9拓普康铅垂仪PL-11台日本施工设备10拓普康扫平仪GTS-211D1台日本施工设备3.7 :主要项目工程量序号施工项目工程量130mm厚花岗岩石材龙骨15772平米230mm厚花岗岩石材幕墙15772平米3纯玻璃幕墙龙骨9746平米4纯玻璃幕墙9746平米5玻璃幕墙窗龙骨5032平米6玻璃幕墙窗5032平米7

34、玻璃、铝饰线组合幕墙805平米8点式玻璃幕墙910平米912mm厚清玻璃幕墙1723平米1012mm厚防火清玻璃幕墙137平米112mn厚铝合金窗台板1283平米122mn厚铝合金盖板吊顶板402平米133mn厚铝合金板包柱275平米14铝合金百叶200平米15遮阳隔栅2348平米1612mm厚清玻地弹门210平米17I、川段钢结构屋顶玻璃538平米18I、川段钢结构屋顶铝板432平米19U段钢结构屋顶玻璃696平米20U段钢结构屋顶铝板462平米21钢结构165吨22钢结构防火涂料1340平米23窗帘盒2902 米24玻璃护栏1247 米3.8 :施工组织协调任何一项工程的顺利完成，都不能独

35、立进行，它必然是系统的整体良好运行的结果。 工程的各相关单位只是由于其利益关系所处的角度不同，利益有异，但无论谁都是系统中 的一部分，分别承担着各自不同的角色，但目标是一致的。哪方的作用和定位发生偏位都 会造成整体工程的不顺。因此，在此前提下，协调处理好与各方之间的关系就显得十分重 要。要处理好与各方的关系原则上是：要对工程负责、对业主负责、积极配合、争取支持、 换位思考、多出主意、加强交流、达成共识。工作中要充分发挥我方在幕墙工程中的技术 和经验优势，结合工程的实际，以对工程负责的态度，多给相关单位出主意，发现问题及 时沟通，认真做好自己的工作，主动协助分包处理和与幕墙的交叉技术难题。秉持对

36、自己 信誉与业主负责的精神，做到尊重人、理解人、服务人，为业主和社会奉献精品工程。幕墙工程施工时将与土建外墙砌体、 地面施工、窗台施工及室内吊顶装修、隔墙装修以 及机安、水电的穿墙管通施工发生交叉作业，为保证工程总体进度和施工质量，服从监理、 设计及总包的协调与管理，交叉作业的各方均应积极配合，统筹安排，在交叉施工时注意协 调。第四章施工准备4.1 :技术准备.玻璃幕墙作为建筑的外围护结构，在设计上既要考虑幕墙的结构安全和稳定，又要考 虑建筑物外观的空间、层次、线条、阴阳虚实对比以及立面变化等美观性能。有了好的设 计，要想实现设计意图，现场的施工组织就显得特别重要。而操作简捷，实施可行的施工

37、技术是实现这些目标的有力保障。*数码软件研发中心由I、U、川段三部分组成。I段从 1轴至11轴，主要是空缝明 框小单元结构玻璃幕墙和空缝背栓式石材幕墙、屋顶丁字形钢结构体系以及C轴至G轴之间的斜面钢结构和点式清玻幕墙；U段从 11轴至21轴，主要是空缝明框小单元玻璃幕墙 和局部空缝背栓式石材幕墙以及中亭共享大厅的钢结构造型；川段从21轴至31轴，主要是空缝明框小单元玻璃幕墙和空缝背栓式石材幕墙、屋顶丁字形钢结构体系以及C轴至G轴之间的斜面钢结构和点式清玻幕墙。根据不同的结构体系，结合本工程和现场的实际情况。分别对空缝明框小单元玻璃幕、 空缝背栓式石材幕墙和钢结构这三种不同形式结构编制施工技术指

38、导。空缝式明框小单元幕墙施工技术指导 小单元体系幕墙板块的连接主要通过板块框料 的挂勾与横竖龙骨的凹槽紧密镶挂，板块框料的挂勾穿有三元乙丙胶条，通过胶条的挤压达到防滑防退的作用。这种结构形式的 优点在于：一是板块的安装顺序受条件影响极小，可以全面铺开安装工作；二是拆换非常 方便，不受相邻板块的影响；三是精确度要求高，可调节尺寸较小，有利于成品的质量控 制。具体施工技术如下： 清理预埋件：根据预埋件施工图，将各施工段各楼层的预埋件清理露出来，将预埋件上的圭寸口胶带和填缝泡沫棒拆除并清理干净。复核预埋件施工情况：对照玻璃幕墙施工图，复核幕墙施工图立面分格及水平分格与预埋件施工图、立面分格及水平分格

39、是否一致。发现有不相符时马上会同总包与设计勾通， 并按勾通后的决定进行必要的修改安装。开线：复核预埋件准确无误以后，根据玻璃幕墙的完成面到最近控制轴线的距离，从 该控制轴线向外丈量并从建筑物顶部向下设置垂直线（一般用14#铁线），使该垂直线的内侧面刚好与玻璃幕墙竖龙骨的外表面重叠。注意在拐角处要重点核对拐角角度是否与理论 值相符。连接件安装：根据设置的垂直线（即竖龙骨外表面线），选取合适的连接件进行安装。注意选取的连接件必须适中，太长了将会防碍以后玻璃板块安装；太短了对竖友骨结构受 力不利。要保证竖龙骨上铅孔的孔位到龙骨边缘的距离不小于30mm。安装时要注意确保每根竖龙骨最上部的连接件选用圆孔

40、和横向长孔的连接件，其下部的任何位置必须选用竖向 双长孔连接件，保证整体体系的弹性和可伸缩性。竖龙骨安装：连接件安装过程中应尽量边安装边校核，安装完毕后要马上进行竖龙骨 安装。安装时要注意：一、先拆除包装纸，防止包装纸触碰垂直线，从而影响安装质量； 二、安装前在龙骨上钻孔时要测量好钻孔部位，钻孔时要在龙骨下部铺垫好软质材料，防 止龙骨表面刮花划伤；三、安装时要先安装上端，先上横向长孔位螺栓，当控制好外平面 质量后再加上圆孔位螺栓，同时把螺栓拧紧。竖龙骨调整加固：当竖向龙骨逐层逐面安装完毕后，要马上进行调整。根据施工图水 平分格逐一调整竖龙骨之间的尺寸，保证每一竖龙骨本身不扭面；相邻两竖龙骨之间

41、的分 格尺寸与施工图相吻合；整体层面的竖龙骨外表面与设置的垂直线内侧边相切。完毕后即 刻进行加固，即将根竖龙骨下部竖向长孔位置钻孔加螺栓并紧固。横龙骨定位：竖龙骨调整加固后要进行横龙骨定位。根据建筑控制标高和施工图中幕 墙起始位置及各分格高度，确定关键控制层（因只有七层，拟设置一层关键层于四层）。以各结 构层的控制线为基准线，用水准仪将相应的控制标高投射到各层的竖龙骨上；按照幕墙施 工图逐层分割竖向分格，注意观察分割后是否与各层的控制线相吻合。若不吻合则以关键 控制层为准，反复核查原因，直到彻底解决问题。钻孔：核实并确定竖向分割完全与施工图吻合后，在各分割线位的竖龙骨上画孔并钻孔。注意钻孔时所

42、用的钻咀规格，一般采用巾6.5型号，钻头上应用胶带等软物质包扎，以 防电钻钻头直接碰撞竖龙骨。横梁安装；竖龙骨上钻好孔后就可以进行横龙骨安装。安装时先找出相关对应长度的横龙骨，然后将横梁角块放置于横龙骨两端凹槽内，从竖龙骨的内侧将横龙骨往外推放， 在对应位置上分别用两根 M6 X 90的不锈钢螺栓穿过竖龙骨将相邻两根横龙骨连接起来， 注意螺帽内侧要加设弹簧止退垫圈，防止横龙骨松动失稳。横梁外挂板安装：本工程横龙骨由两部分组成，一部分是连接于竖龙骨的横梁，另一 部分是连接于横梁前端的外挂板。外挂板通过M5机械螺丝连接固定在横梁上，两机械螺丝间距不能大于300mm。排水管安装：空缝式明框小单元结构

43、是一种新的结构体系，采用“等压腔”原理，通 过两层防水胶条达到防水功能。为保证防水的有效可靠，分别于横竖龙骨接口处加设两段 横向巾8铝质排水管和一段竖向巾8铝质排水管，使得当有水进入空缝时，水能马上由排水 管排水口排出，达到防止水侵入幕墙内部的目的。防火隔断安装：当横、竖龙骨安装完毕后，幕墙的骨架系统基本成为统一体系。如果 现场湿作业工作已经结束，那么就不必对龙骨进行包装了，接下来的工作是根据施工图的 要求；在各楼层的结构面或窗台墙压顶梁处和每层结构染下部安装设置防火隔断，把建筑 物分成可靠的防火区域，有效防止烟、火的冒串。安装时要注意防火隔断的水平平整和接 口封闭；在内装修工程封盖前要提前铺

44、设好防火岩棉。玻璃板块安装：当完成防火隔断工序的安装工作后，幕墙的隐蔽工程就全面结束了。 板块安装之前必须完成所有的隐检工作、隐检记录和隐蔽验收工作；符合相关要求后才能 进行板块安装。安装时必须做到：一、将对应的玻璃板块运到对应的部位；二、检查玻璃 与玻璃框料的粘接是否牢固可靠；三、将玻璃表面的灰尘擦干净；四、将玻璃抬上横竖龙 骨框架内，使玻璃板块上、下框挂入横龙骨外挂板凹槽内，然后将板块从右往左推，使板 块左、右框挂入竖龙骨的凹槽内；五、玻璃板块微调对缝，保证横平竖直表面平整；六、 挡水胶条安装，注意接口处的防水处理；七、下一板块安装。空缝背栓式石材施工技术指导空缝式石材幕墙的特点是石材板块

45、与石材板块之间的缝隙不需注胶处理，形成空洞状 态。避免了因胶缝不均匀而产生的落差感，观感性更强。其防水主要通过石材幕墙内侧设 置1.5mm厚内衬铝单板，铝单板之间的缝隙与其外侧石材板块之间的缝隙相互错开，内衬 体系的接缝之间填加泡沫棒后用密封胶注满，使内衬体系形成封闭系统达到防水目的。具体施工技术如下：清理预埋件：根据预埋件施工图，将各施工段各楼层的预埋件清理露出来，将预埋件 上的圭寸口胶带和填缝泡沫棒拆除并清理干净。复核预埋施工情况：对照玻璃幕墙施工图，复核幕墙施工图立面分格及水平分格与预 埋件施工图、立面分格及水平分格是否一致。发现有不相符时马上会同总包与设计勾通， 并按勾通后的决定进行必

46、要的修改安装。开线：复核预埋件准确无误以后，根据玻璃幕墙的完成面到最近控制轴线的距离，从 该控制轴线向外丈量并从建筑物顶部向下设置垂直线（一般用14#铁线），使该垂直线的内侧面刚好与玻璃幕墙竖龙骨的外表面重叠。注意在拐角处要重点核对拐角角度是否与理论 值相符。连接件安装：根据设置的垂直线（即竖龙骨外表面线），选取合适的连接件进行安装。 注意选取的连接件必须适中，太长了将会防碍以后玻璃板块安装；太短了对竖友骨结构受 力不利。要保证竖龙骨上铅孔的孔位到龙骨边缘的距离不小于30mm。安装时要注意确保每根竖龙骨最上部的连接件选用圆孔和横向长孔的连接件，其下部的任何位置必须选用竖向 双长孔连接件，保证整

47、体体系的弹性和可伸缩性。钢主梁安装：连接件安装过程中应尽量边安装边校核，安装完毕后要马上进行竖龙骨 安装。安装时要注意：一、领取正确合适规格型号的钢主梁，防止材料乱套乱用；二、安 装最下层钢主梁时，应先安装钢主梁的上端，先上横向长孔位螺栓，当控制好外平面质量 后再加上圆孔位螺栓，同时把螺栓拧紧。主染调整加固：当竖向龙骨逐层逐面安装完毕后，要马上进行调整。根据施工图水平 分格逐一调整竖龙骨之间的尺寸，保证每一竖龙骨本身不扭面；相邻两竖龙骨之间的分格 尺寸与施工图相吻合；整体层面的竖龙骨外表面与设置的垂直线内侧边相切。完毕后即刻 进行加固，即将根竖龙骨下部竖向长孔位置钻孔加螺栓并紧固。钢横梁定位：

48、竖龙骨调整加固后要进行横龙骨定位。根据建筑控制标高和施工图中幕 墙起始位置及各分格高度，确定关键控制层（因只有七层，拟设置一层关键层于四层）。以各结 构层的控制线为基准线，用水准仪将相应的控制标高投射到各层的竖龙骨上；按照幕墙施 工图逐层分割竖向分格，注意观察分割后是否与各层的控制线相吻合。若不吻合则以关键 控制层为准，反复核查原因，直到彻底解决问题。钢横梁焊接安装：核实并确定钢主梁竖向分割完全与施工图吻合后，将钢横梁焊接在 分割线位。注意焊接顺序，先上后下，先里后外，防止钢横梁下倾下垂，影响石板的安装 质量，施焊前必须先清理施工面周围易燃易爆物品，并配备灭火器材，派专人看守。焊接处防锈处理：

49、钢横梁焊接完成后，焊接效果和质量需经验收合格后才可进行防锈 处理。防锈处理工作要细心，彻底。转接件安装：石材钢骨架安装焊接完成后，基本骨架体系已经完成，下步工作就是要 安装转接件，它是连接石板挂件和钢架体系的重要配件。安装时要逐一测量，定位准确保 证以后石材板块安装的质量。内衬板安装：内衬板是石板幕墙防水性能的关键性工作。安装时要侧重注意接缝处的 接口质量，同时要避免接缝与石板接缝重合。在转接件安装处，内衬板相对应的位置上必 须开孔，开孔尺寸要大小适中、位置准确。注胶：内衬板逐层逐段安装完成后经验收合格后要马上进行注胶工作。注胶时必须先 清洁横竖接缝，清洁剂一般应选用稀释酒精，对油污较重的地方
