热媒锅炉规范

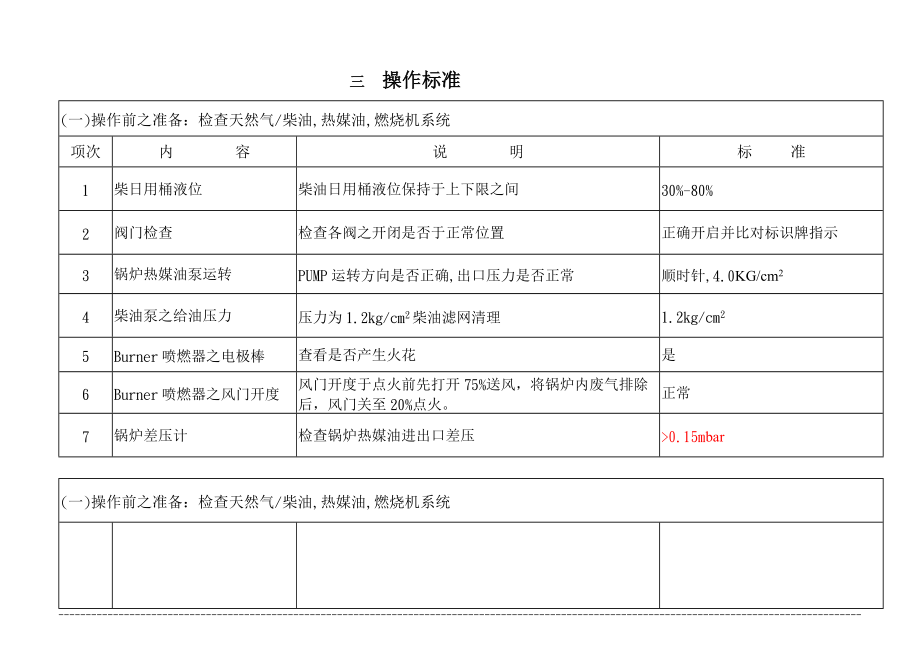

1、目 录 次内 容页 次一目录P1二设备流程图P3三操作标准P4-P11四异常情况及处理对策P12-P14五设备润滑基准P15六工业安全与卫生P16七安全检查表P17 二 设备流程图 三 操作标准(一)操作前之准备：检查天然气/柴油,热媒油,燃烧机系统项次内 容说 明标 准1柴日用桶液位柴油日用桶液位保持于上下限之间30%-80%2阀门检查检查各阀之开闭是否于正常位置正确开启并比对标识牌指示3锅炉热媒油泵运转PUMP运转方向是否正确,出口压力是否正常顺时针,4.0KG/cm24柴油泵之给油压力压力为1.2kg/cm2柴油滤网清理1.2kg/cm25Burner喷燃器之电极棒查看是否产生火花是6B

2、urner喷燃器之风门开度风门开度于点火前先打开75%送风，将锅炉内废气排除后，风门关至20%点火。正常7锅炉差压计检查锅炉热媒油进出口差压>0.15mbar(一)操作前之准备：检查天然气/柴油,热媒油,燃烧机系统9燃烧机风机周围无杂物,风机有无异声周围干净,风机无异声10高压油泵检查锅炉高压油泵有无漏油,压力否稳定无漏油,压力15KG/CM (二)热媒油填充(回收)系统项次内 容说 明标 准1热媒油补充，回收本系统系用于热媒油之填充及抽回时使用，以及平常热媒油不足时或是管路修护之填充(回收)时使用。由热媒油储存桶 膨胀桶由热媒油储存桶 畜热桶由设备 储存桶储存桶保持一定液位约30%左右

3、，膨胀桶液位于1/3-1/2之间2热媒油循环系统图如热媒油管路系统图3新热媒油桶注油其要领是将相关之阀门启、闭并启动储槽之泵浦按钮，灌注好后将阀门恢复。正常4热媒油由储存桶注油至膨胀桶同上，使用同一PUMP正常5热媒油由机台循环系统或主管中抽回储油桶同上，使用同一PUMP正常(三)热媒锅炉启动顺序项次内 容说 明标 准1电源开关箱电源指示查看开关箱电源指示灯是否亮亮2热媒油膨胀桶液位液位是否低于下限：膨胀桶液位下限指示灯亮，表示热油不足，应依热媒油填充系统所述方法填充热媒油，直到指示灯熄为止，并使液位达到要求。正常3柴油日用桶液位指示1)查看柴油日用油桶的2)正常状况下柴油槽补充泵运转方式选择

4、钮均置于自动开关位置3)如置于自动开关位置，而柴油日用桶之液位仍低于下限且指示灯亮，可将选择钮置于手动位置开启，此时PUMP如会运转，表示自动液位控制器失灵，如PUMP仍不会运转，表示马达或PUMP故障。正常4柴油(或天然气)管路阀门检查检查柴油(或天然气)管路各阀及过滤器是否置于正常位置正常5柴油PUMP启动将柴油补油泵切到自动状态 正常6启动热媒油循环泵1) 先查看所运转为主泵或备用泵，再按启动开关。2) 如果热油循环泵出口压力不稳定,将泵反复开关3次,间隔30秒,将泵内空气排出,如果不行,须检查进口滤网或系统油量.(三)热媒锅炉启动顺序项次内 容说 明标 准7检查燃烧器之喷油头及火焰侦测

5、器1) 喷油头未清洗干净或积碳附于上，则雾化不良2) 旋风叶片不洁，则助燃风量不足，会生产黑烟3) 火焰检出器表面不洁，则无法检出火焰，会造成无法运转8启动燃烧器1) 将自动停机旋钮转到ON位置,热媒油循环旋到ON位置,此时系统运行指示灯会亮再将燃烧机的旋钮转运行位置上,绿色灯亮直起才正常2) operation亮须有以下条件必须成立a. 膨胀桶液位下限须超过b. 热媒油入出口差压流量须达到设定0.15mbarc. 温度控制器设定温度高于实际温度.d. 烟道温度须低于350e. 燃烧机开关须闭合上.条件成立正常(三)热媒锅炉启动顺序项次内 容说 明标 准8启动燃烧器3)刚试车或灌入新热媒油时，

6、管内含有水份。当温度加至100左右时，管内之水份就开始蒸发，此时压力不稳定，导致流量不足，而使实际差压指示针低于所设定之下限位置，则差压流量不足指示灯亮，燃烧机停止，此情形可将差压开关设定位置降低些，并保持此温度循环，并将膨胀桶上方之空气排出孔打开，以及对管路高点位置排气阀打开进行排气.使水蒸气排出，待无水蒸气产生时，方可再提高温度，并将差压开关提高至原设定位置。当正常运转后，之前所打开之排蒸气阀须再关上，以防热媒油与空气接触。条件成立正常9锅炉开始设定加温度之温度1) 试车时或新灌入热媒油时，应从60设定起，慢慢提高，直到无水蒸气产生且压力稳定时方可提高设定温度。2) 运转正常后，开始可设定

7、所需之温度(不可超过280)Max:280(四)各种仪表之设定位置项次内 容标 准 设 定 值1锅炉烟道保护温度设定3502热媒油TIC出口温度设定2503差压流量计之差压设定(正常运转指示0.5-1.0mbar)1.0mbar4柴油入油大火压力16kg/cm25柴油入油小火压力15kg/cm26锅炉安全阀开启压力设定8kg/cm27热媒油出口温度保护设定2808锅炉烟道温度设定3509热媒油补充泵浦启动在自动位置10柴油日用桶补油置于自动位置11热煤油回油保护设定260(五)停止运转项次内 容说 明标 准1关掉燃烧器将燃烧机运转切换旋钮转到OFF位置.2温度TIC设定调整调至60603关闭热

8、油循环泵关闭锅炉燃烧机后10分钟,检查循环管道内油温待降至100度以下切换开关切至OFF位置4关闭总电源切换开关切至OFF位置(六)一般保养项次内 容说 明1热媒循环PUMP之维护1) 检查泵浦,轴承有无磨损,轴封是否漏油,有异常应及时处理2) 热媒油泵浦出口压力压力低于3.4kg/cm2以下即行清理过滤网2各区段柴油过滤网清理平时检点时，巡视柴油过滤网器及柴油压力表是否于压力条件之上，压力下降时，即切换PUMP清滤网3管路漏油、漏气检查平时巡视时，于燃烧器及柴油过滤器压力表日用桶和锅炉热油差压计，主泵出入口压力及分发蓄热桶出入口压力,膨胀桶及热油主管路之巡视是否漏油。4锅炉环境清理1) 锅炉

9、与操作台，经常保持清洁与干净2) 易燃物及杂物等切忌靠近热油管及柴油管路及锅炉等3) 保持通风良好，窗门尽量打开(六)一般保养5每日须做之保养与检查点1) 循环泵之有无燥音或异常声音产生是否漏油现象2) 压力计指示确认3) 差压流量指示设定值之确认4) 各阀门之确认5) 柴油日用桶定期排水6) 储油桶,膨胀桶液位检查.6锅炉内盘管每半年清洁一次1)每隔半年将炉门打开,将炉膛内灰尘清扫干净2)锅炉盘管外壁用铜刷刷磨,将管壁积碳清除(不可用硬物敲击盘管),最后 将灰尘全部清除.四 异常状况及处理对策项次故障项目原因分析处理对策1烟道温度过高398-4051) 风油比失调。2) 烟道积碳3) 炉体内

10、积碳太多1) 调整燃烧面机风量2) 定期清理烟道.3) 定期清理炉膛2残氧量O2过高或过低造成烟囱冒白烟或黑烟正常O2为3%-4%,调整风油(天然气)/空气比例锅炉小火时,柴油压力为15Kg/cm2(天然气压力为50mbar)3无异常信号，但无法启动1) 烟道高温设定保护过低2) 风压异常3) 风油调整器低限开关未动作4) TIC温度设定过低1) 设定温度为3502) 检查风车挡板及开关设定点3) 检点接点及位置4) 调整TIC设定值4点火程序中断1) 电极棒未动作2) 火焰检出异常3) 燃烧风量太大4) 点火变压器损坏1) 关瓦斯燃料油，检查电极棒火花2) 火焰检知器检查擦试3) 调整风门开

11、度.4) 更换 异常状况及处理对策项次故障项目原因分析处理对策5运转中中断异常1) 火焰检出异常2) 柴油/天然气供应不足3) 热媒油泵出口压力过低4) 膨胀桶液位出现低液位1) 火焰检知器检查擦试2) 检查柴油过滤器和日用油桶液位或天然气压力.3) 检查热媒油过滤器是否堵塞,管道排气.4) 补充热媒油到膨胀桶.6点火不易着火1) 燃烧风量过大.2) 油量不足或天然气压力不足3) 燃烧机喷油嘴损坏和堵4) 点火电极棒调整不当,或积碳1) 调整燃烧风量2) 检查柴油过滤网,液位及阀门是否正常开启.3) 清理和更换喷嘴4) 调整擦试7燃烧机马达不动作1) 积热电驿过载2) 燃烧机控制器故障1) 检

12、查马达是否运转顺利2) 检修或更换8无柴油喷出柴油电磁阀异常，造成油路不通1) 检查电线测试电磁阀动作2) 检查日用桶液位,和柴油补充泵.9热媒油出口油温过高，超过保护设定值2801) 热电耦感温失常2) 温度控制器异常1) 测量热电耦电阻值2) 利用电阻箱测试TIC输入与显示 异常状况及处理对策项次故障项目原因分析处理对策10膨胀桶液位不足，下限异常1) 管路流失或漏油2) 液位开关异常1) 补充热媒油并检查管路2) 液位计检查11热媒油流量低于设定值跳车，即差压流量不足指示灯亮。1)差压开关设定良3) 热媒油流量不足4) 热媒油管路含有水份，蒸发压力不稳(补充新油时容易发生)5) 差压计故

13、障1)压力设定为0.15mb2)检查热媒油过滤网并清理，且阀门位置检查3) 可将压力设定降低些，保持循环热油，并将膨胀桶上方之空气排除，使水气排出，待无水气产生时，再提高压力设定值。4) 更换检修12各马达跳车指示灯亮1) 马达跳车或不起动2) 控制线路及点火系统失灵3) 轴承损坏,电流过大1) 复归、检修2) 检修、线路检查3) 更换轴承五 设备润滑基准部位项次润滑位置使用油脂名称代号润滑检查换油周期周期基准检查热媒锅炉1油风比调节器#2合成润滑脂1个月运转平顺，无异音2个月2风门调节器杆#2合成润滑脂1个月无异音2个月六 工业安全与卫生(一)开机前1、 阀门：检查所有热媒油阀门及柴油阀门是

14、否在正常位置。2、 管路：检查热媒 及柴油、(天然气)管路有无泄漏。3、 液位：检查热媒油膨胀桶液位是否在1/3处。4、 电流：热媒泵电流值应在设定范围内，热油输送应正常。5、 压力：检查热油泵进出口压力是否正常，柴油泵是否正常。(二)生产中1、 设备：热媒锅炉、热媒油循环泵严禁素手触摸，以防烫伤，如有异常应配戴防护用品以利安全。2、 异常处理：针对管路泄漏，务必停机处理，并使油温冷却，且需配戴防护用品，并将漏油用桶 盛装送到柴油回收桶回收燃烧。3、 传动部位：不可触摸及开启防护罩。(三)停机1、 清理柴油滤网及雾化杯时，应停机并关闭柴油泵。停机时，应使锅炉内循环泵持续运转一段时间，待炉膛内温度下降到与热媒油温度
