轻钢龙骨隔墙施工方案

1、轻钢龙骨铝扣板吊顶施工工艺凯里市中心城地下空间开发项目工程轻钢龙骨隔墙施工方案编 制: 审 核: 审 批:编制单位：贵州凯里经济开发区开元建筑工程有限责任公司二。一六年十月页脚内容11、编制依据12、工程概况13、施工准备14、施工工艺35、质量保证措施116、成品保护措施13轻钢龙骨铝扣板吊顶施工工艺1、编制依据1.1. 墙体-轻钢龙骨石膏板（88J2）1.2. 建筑装饰装修工程质量验收规程（GB50210-20011.3. 建筑工程施工质量验收统一标准（GBJ50300-20131.4. 凯里市中心城地下空间开发项目工程图纸1.5. 建筑施工扣件式钢管脚手架安全技术规范 （JGJ130-2

2、0D11.6. 建筑机械使用安全技术规程（JGJ33-20121.7. 施工现场临时用电安全技术规范（JGJ46-20111.8. 钢结构防火涂料（GB14907-20021.9. 建筑内部装修设计防火规范 GB 50222-952.1 民用建筑工程室内环境污染控制规范GB 50325-20012.2 建设工程施工现场供用电安全规范（GB50194-20142.3 建筑钢结构焊接技术规程（JGJ81-20022、工程概况装饰设计范围为地下一，二，三层公共区域W卫生间、电梯前室、环形走道等的天、地、墙装饰设计。本工程石膏板隔墙：100mm厚轻钢龙骨石膏板隔墙（QC75双面 双层封板）。3、施工准

3、备3.1、 主要材料及配件要求3.1.1 轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙 骨、横向龙骨。页脚内容0轻钢龙骨铝扣板吊顶施工工艺3.1.2 轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、 附墙龙骨、压条等附件。3.1.3 紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘 结嵌缝料。3.1.4 填充隔声材料：按设计要求选用。3.1.5 罩面板材：纸面石膏板规格、厚度按图纸要求选定。3.1.6 材料统计表材M药向尺备注JL -3-75L300CLJTT-apICO500.7横龙骨75L3C00-1rwo350.7婴龙骨75C3000JA J£ 告jrFwo450.8

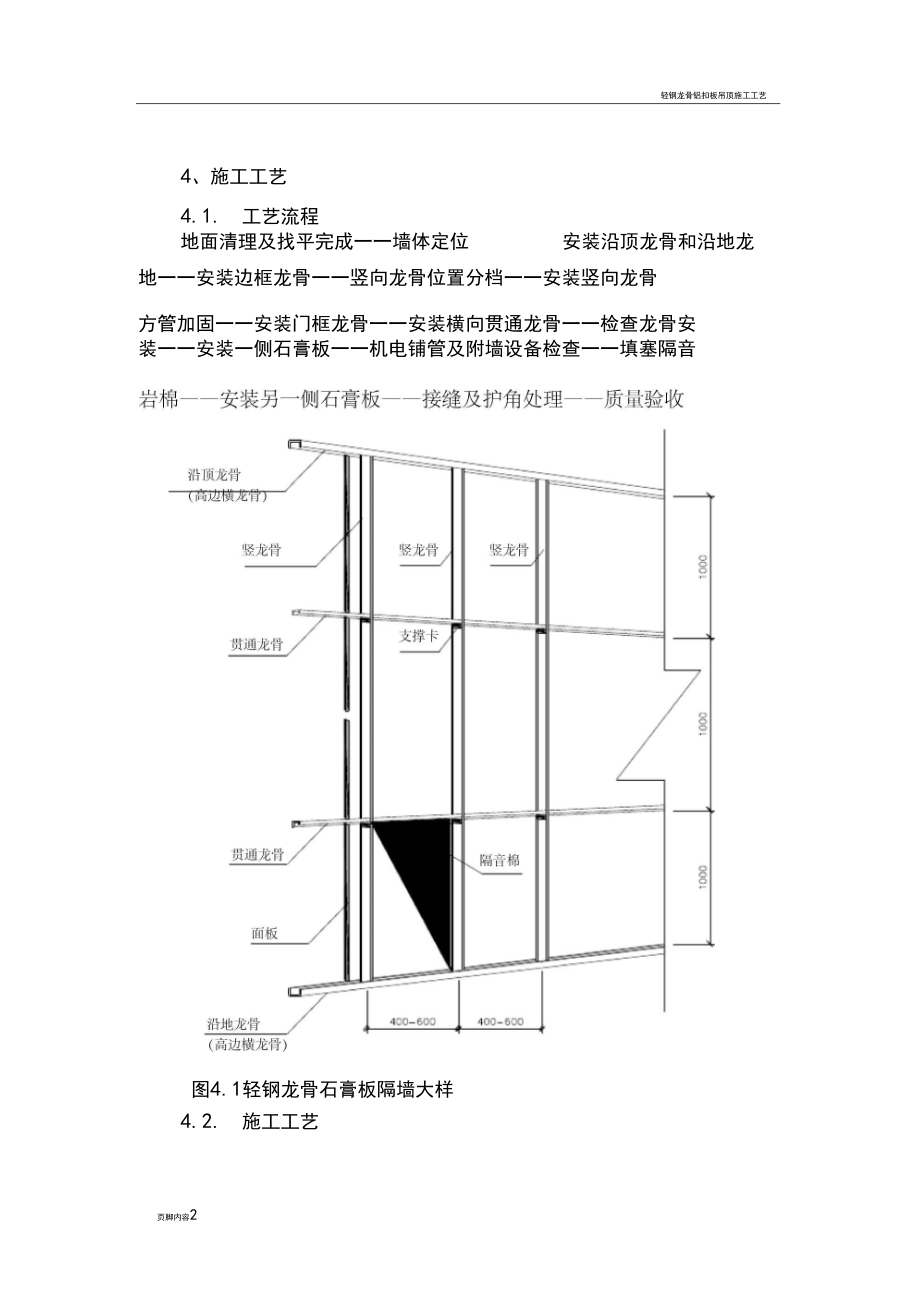

4、贯通龙骨DM38如4. fII J_1.0卡托LLQ-KTLLC-晚面石膏板24001200924001200123.2、 主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、 靠尺等。3.3、 作业条件3.3.1 轻钢骨架、石膏板隔墙施工前应先完成基本的验收工作。3.3.2 根据设计施工图和材料计划，查实隔墙的全部材料，使其 配套齐备。3.3.3 有的材料，必须有材料检测报告、合格证。页脚内容1轻钢龙骨铝扣板吊顶施工工艺4、施工工艺4.1. 工艺流程地面清理及找平完成一一墙体定位安装沿顶龙骨和沿地龙页脚内容14地一一安装边框龙骨一一竖向龙骨位置分档一一安装竖向龙骨方管加固一一安装门

5、框龙骨一一安装横向贯通龙骨一一检查龙骨安图4.1轻钢龙骨石膏板隔墙大样装一一安装一侧石膏板一一机电铺管及附墙设备检查一一填塞隔音4.2. 施工工艺4.2.1. 体定位根据设计施工图，在地面及墙顶上，放出隔墙边线和沿顶、沿 地龙骨位置线、门洞口线。墙顶弹线时要用吊锤自地面上吊线。4.2.2. 装沿顶龙骨和沿地龙骨按已放好的隔墙位置线，安装沿顶龙骨和沿地龙骨，沿顶龙骨 和沿地龙骨要求用高边横龙骨，将龙骨用射钉固定于主体上，射钉 起始位置距龙骨端50mm,射钉钉距300mm,成Z字型布置。轻钢龙骨石膏板隔墙与梁、板、地坪连接节点如图4.22双层gmm"膏板单层12mlm火石膏板通贯龙骨竖向

6、龙骨沿地龙骨图4.2.2.隔墙连接详图4.2.3. 固定边框龙骨沿弹线位置固定边框龙骨，射钉起始位置距龙骨端50mm,射钉钉距300mm,成Z字型布置。4.2.4. 竖向龙骨位置分档4.2.4.1. 龙骨间距为400-600mm。根据隔墙放线门洞口位置， 在安装沿顶和沿地龙骨后，对墙体按竖向龙骨间距进行分档。4.2.4.2. 分档时自墙的一端开始布置。门窗等位置设计，不得改变 内隔墙竖龙骨定位尺寸，应设附加龙骨进行调整。4.2.4.3. 分档不足模数时，竖龙骨位置随面板位置进行局部调整。4.2.5. 安装竖向龙骨4.2.5.1. 按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及 沿地龙骨，调

7、整垂直及定位准确后，用自攻螺钉固定。4.2.5.2. 竖向龙骨依上下高边横龙骨之间距离裁剪（为方便插入横龙骨，竖龙骨长度可较上下横龙骨间距短10mm）。4.2.5.3. .竖龙骨安装时，开口方向应保持一致。如需搭接，上下开 口也应一致，保证开口在同一水平面上。4.2.5.4. 安装后，用吊垂校正竖向龙骨垂直度。4.2.5.5. .特别注意：在面板安装之前，竖向龙骨不可固定到位，避 免面板安装时误差无法调整。4.2.6. 方钢安装按设计要求，竖向龙骨内加入 40x50方钢加固。4.2.7. 装门框龙骨4.2.7.1. 沿地龙骨在门洞位置断开。4.2.7.2. 在门洞口两侧竖立附加竖龙骨，附加竖龙

8、骨按设计要求到 顶，门洞上方留空。附加竖向龙骨开口背向洞口。427.3. 在洞口上安装附加横龙骨。427.4. 分档时竖龙骨应避开门洞框边的位置，使石膏板接缝避开门框线门洞口处节点大样见下图4.2.7:门窗洞口龙骨加强大样门窗框面板拼接大样方钢方管厂/ OI 3 2 Ia.* * / T Ji * d| 1* i bl门框"W洞口大于1200mrW洞口不大于1200m耐图4.2.7.门洞口处节点大样4.2.8. 安装横向贯通龙骨设计要求贯通龙骨间距为 1000mm,现场可根据墙高具体情况 予以调整。安装贯通龙骨时，应在每个竖向龙骨和贯通龙骨的开口处安装 支撑卡，用以固定贯通龙骨4.2

9、.9. 龙骨安装检查安装石膏板前应检查隔断骨架的牢固程度及垂直度和平整度不牢固处进行加固龙骨的立面垂直偏差w 3mm,表面不平整w 2mm。龙骨未经过检查验收合格不得安装面板。4.2.10. 装一侧石膏板4.2.10.1 墙体面板从墙的一端开始，顺序安装。相邻两张面板留 缝3mm;面板应位于竖龙骨中央，面板同龙骨的重叠宽度不小于 15mm。4.2.10.2 面板上沿同楼板之间留15mm空隙；龙骨两侧面板安装 竖向和水平都必须错缝，不可重叠。4.2.103自攻螺钉应陷入面板表面 0.5mm 1mm为宜，且不应切 断面板护面纸，暴露内料；板边钉距为200mm，板中间距为300mm, 自攻螺钉固定时

10、，面板必须与龙骨紧靠；4.2.11 机电铺管及附墙设备检查机电按照图纸要求预埋管道和附墙设备。要求与龙骨安装同步 进行，或在另一面面板封板前进行，并固定牢固。电气设备专业在墙中铺设管线时，不得切断横、竖向龙骨。4.2.12 填塞隔音棉与另一侧石膏板同时进行安装填入，填充材料应铺满铺平，并 安装牢固，不得松脱下垂。4.2.13 安装另一侧石膏板机电铺管及隔音棉检查合格后，方可进行石膏板封板。隔墙与隔墙丁字连接大样隔墙与隔墙回字连接大样接缝纸带+嵌缝膏自攻螺丝9mmfi面石膏号，承A注 VJkJXxxiir，?图4.2.13隔墙与吊顶处理大样4.2.14 接缝和护角处理本工程面板拼接形式有三种，平

11、面接缝、阴角接缝和阳角接缝。4.2.14.1 平面接缝为楔形边接缝方式，楔形宽 10mm,内凹3mm;4.2.14.2 面板安装时，具接缝处留缝3mm,坡口与坡口相接。4.2.14.3 接缝内浮土清除干净后，刷一道50嘛度的107胶水，用 小刮刀把接缝腻子嵌入板缝，板缝要嵌满嵌实，与坡口刮平。待腻子 干透后，检查嵌缝是否有裂缝产生，如产生裂纹要分析原因，重新嵌 逢。4.2.14.4 在接缝坡口处刮约1mm厚的腻子，然后粘贴接缝纸带， 压实刮平。当腻子开始凝固又尚处于潮湿状态时，再刮一道腻子，将 接缝纸带埋入腻子中，并填满刮平。4.2.14.5 再在接缝处做三层嵌缝膏，第一层100mm宽，第二层

12、200mm宽，第三层300mm宽。4.2.146阴角接缝和阳角接缝具体要求同平面接缝。阳角接缝用 金属护角带。面板接缝处理大样见图4.2.14:楔形边接缝节点大样第一层嵌缝膏100ffi第二层嵌缝膏20嵯第三层嵌缝膏30嵯基层嵌缝膏接缝纸带阴角接缝节点大样第一层嵌缝膏100宽第二层嵌缝膏200宽第三层嵌缝膏300宽基层嵌缝膏金属护角带阳角接缝节点大样图4.2.14.面板接缝处理大样4.2.15检查验收4.2.15.1 待板缝腻子干燥后，检查板缝是否有裂缝产生，如发现 裂缝，必须分析原因，并采取有效的措施加以整改。4.2.15.2 对板面垂直度和平整度、接缝质量等按规范进行检查， 检查合格方可进

13、行板面装饰工程。5、质量保证措施5.1. 质量控制重点及通病防治5.1.1 墙体收缩变形及板面裂缝：原因：竖向龙骨紧顶上下龙骨，没留伸缩量，造成墙面变形；措施：隔墙上端预留15mm的空隙，这样可以减少因温度和湿 度影响产生的变形和裂缝。5.1.2 轻钢骨架连接不牢固：原因：局部结点不符合构造要求，措施：安装时局部节点应严格按图规定处理。钉固间距、位置、 连接方法应符合设计要求。5.1.3 墙体罩面板不平：原因：一是龙骨安装横向错位；二是面板厚度不一致。解决：保证贯通龙骨和横龙骨的平整度；对面板进行检验，厚度 偏差大于2mm的不可使用。5.2. 质量验收检查5.2.1 钢龙骨隔墙所用龙骨、配件、

14、墙面板、填充材料及嵌缝材 料的品种、规格、性能应符合设计要求。材料应有相应的合格证和检 测报告。轻钢龙骨隔墙工程边框龙骨必须与基体结构连接牢固，并应平 整、垂直、位置正确。5.2.2 轻钢龙骨隔墙中龙骨间距和构造连接方法应符合设计要 求。填充材料的设置应符合设计要求。5.2.3 面板应安装牢固，无脱层、翘曲、折裂及缺损。5.2.4 面板所用接缝材料的接缝方法应符合设计要求。5.2.5 轻钢龙骨隔墙表面应平滑、色泽一致，洁净、无裂缝，接 缝应均匀、顺直。5.2.6 骨架隔墙内的填充材料应干燥，填充应密、均匀、无下坠。5.2.7 骨架隔墙安装的允许偏差和检验方法应符合建筑装饰装修工程施工质量验收规范表 5.2.7的规定，如下表:表5.2.7轻钢龙骨硅酸钙板隔墙允许偏差项次项目允许偏差(mm)检查方法1轻钢龙骨龙骨垂直32 m托线板检查2龙骨间距3尺量检查3龙骨平直22m靠尺检查4面板表面平直32 m靠尺检查5立面垂直42 m托线板检查6接缝平直3拉5m线检查7接缝高低1用塞尺检查6、成品保护措施6.1. 成品保护督查小组为保证对已完成工程量的保护，项目部专门成立督查小组,
