新型建筑材料环境和资源节约综合利用项目建议书(DOC47页)(正式版)

1、石粉砖等新型建筑材料石粉加气栓砌块、环境和资源节约综合利用项目建议书项冃承办单位：某环保建材有限公司第一章 总论1.1 项目概况1.1.1 项目名称：新型建筑材料石粉加气砼砌块、石粉砖等环境和资源 节约综合利用项目1.1.2 项目承办单位：某环保建材有限公司法人代表： *1.2 项目背景我国经济社会发展进入新的历史阶段，中央明确提出建设节约型 社会，就是要在社会生产、建设、流通、消费的各个领域，在经济和 社会发展的各个方面，切实保护和合理利用各种资源，提高资源综合 利用效率，以尽可能少的资源消耗获得最大的经济效益和社会效益， 实现经济增长方式的根本性转变。早在 1999 年建设部、国家经贸委、

2、 国家质量技术监督局、国家建材局 1999295 号文联合发布了关于在 住宅建设中淘汰落后产品的通知 ，明确规定“自 2000年 6 月 1 日起， 各直辖市、沿海地区的大中城市和人均占有耕地不足 0.8 亩的省的大中 城市的新建住宅，应根据当地实际情况，逐步限时禁止使用实心粘土 砖，限时截止期限为 2003 年 6 月 30 日”。为此，国家墙改办在 2000 年 6 月公布全国 170 个限时禁用实心粘土砖城市名单， 墙办发 200006 号关于公布“在住宅建设中逐步限时禁止使用实心粘土砖大中城市名 单的通知”地级城市定于 2002 年 6 月 30日前，其它县级城市定于 2003 年 6

3、 月 30日前为实现禁止使用实心粘土砖目标的最迟日期。 某市也在 这之列。为贯彻国家经贸委、国家计委、建设部、国家质量技术监督 局等有关部门对实心粘土砖的“双禁” （即禁止使用和禁止生产实心粘 土砖）政策，某市人民政府下发关于禁止使用实心粘土砖的通告，要求 各县（市、区）应当根据实际情况，制定本辖区的镇 （乡）所在地 （除县（市、 区 ）城市规划区外 ）禁止设计、使用实心粘土砖的范围和期限，并应在 2003年 6月 30日前开始施行。 其中，农村私人住宅建设应当逐步限制 直至禁止使用实心粘土砖。同时要求在禁止设计、使用实心粘土砖的 地域范围内，不得再从事实心粘土砖的生产、经营活动。某市是全国最

4、重要的石材加工生产基地，当地石材加工后的工业 废渣一石粉成灾，政府高度重视，认识到石粉治理关系到石材加工行 业的生存，某市人民政府已经把本项目列入“十一五”重点项目。并 出台了促进石粉碎石综合利用的若干意见的通知 ，要求科技、工商、 计划、国土、金融规划、交通、经贸、税务、供水、供电等部门从政 策上给予倾斜。并要求建设单位和施工单位优先使用，对使用的工程 给予补助。市财政每年设立石粉综合利用发展专项资金，用于扶持石 粉综合利用企业。某市政府于印发了某市石材企业环境综合整治工 作方案，制定了某市石材环境保护信用管理试行办法 。这足以说 明当地政府对治理石粉污染的重视程度。加气混凝土作为墙体材料革

5、新与建筑节能的重要组成部分，目前 到了前所未有的发展时期。石粉加气混凝土制品其工艺及技术装备都 是成熟的，应用施工规范齐全。因此该生产技术及推广应用都是十分 可行的。工业废渣综合利用及新型墙材的推广应用完全符合国家可持 续发展战略，同时享受各种税收的优惠政策，随着国家墙体材料改革的深入，对实心粘土砖的严格限制，其市场前景是十分广阔的本建设项目总投资约人民币 * 万元，设计生产规模：年石粉加气 砼砌块30万/m3。该项目建成后，公司每年可资源节约综合利用消耗 工业废渣石粉 30 万吨。符合 2005 年以来，党中央、国务院提出建设 节约型社会，把节约资源、保护环境，作为基本国策。进一步加大了 推

6、动新型建筑材料事业发展的力度。本建设项目重点分析年产 30 万立方米的石粉加气混凝土生产线项 目的可行性。1.3 建设的必要性随着我国经济形势的发展，建筑业成为一个支柱产业，开复工面 积每年都在递增。目前，随着国家有关部门实行“双禁”政策力度的 加大，各地尽管加大了禁止生产和使用实心粘土砖的业度，但“双禁” 效果仍不理想。我国墙体材料的大部分仍以粘土砖为主，实心粘土砖 在墙体材料中仍占较大地位。全国制砖企业占地毁田现象严重。所以， 在今后一段时期内，我国面临着巨大的土地资源的困境与危机，即每 年增加 1000多万人口，减少几百万亩耕地的严峻形势。我国是一个能 源短缺、土地资源不足的国家。人均耕

7、地也只有世界人均水平的1/4，而耕地净减量是世界人均净减量的二倍。土地是我国十多亿人口和子 孙后代的生存之本，如果保护不好，中华民族的生存和发展就会发生 严重的危机，不要说建设、发展，连起码的吃饭问题都难以解决。耕 地紧缺并逐步减少的现实，正成为我国经济发展和社会进步的重大制 约因素。由人增地减带来的土地资源的相对短缺日益严重。 2005 年国 务院办公厅发出通知， 要求进一步推进墙体材料革新和推广节能建筑 通知中明确指出：新建建筑要逐步提高新型墙体材料的应用比例，到 2006 年，新建建筑要严格执行建筑节能设计标准，有条件的城市率先 执行节能率 65%的地方标准。到 2010 年，新型墙体材

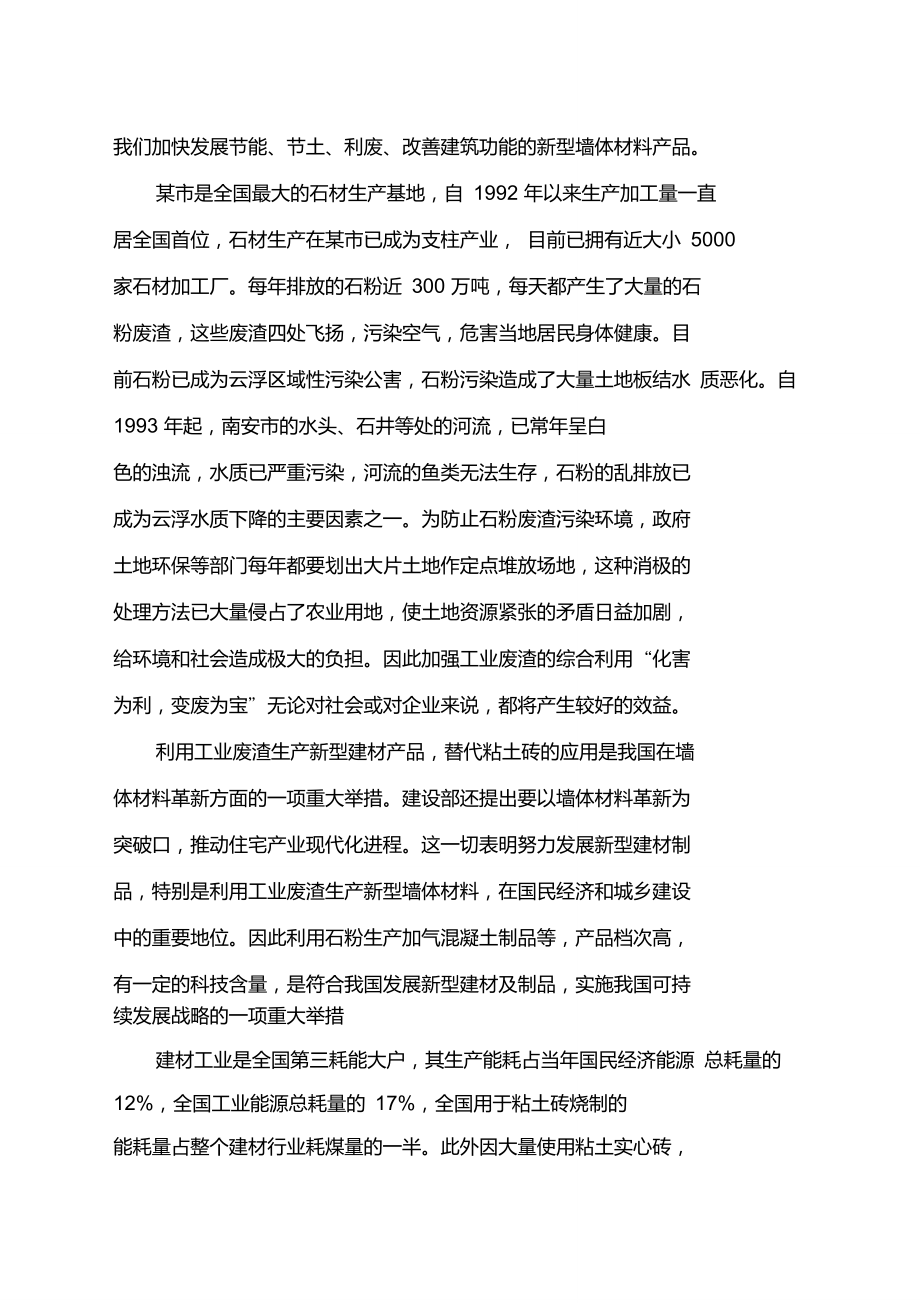

8、料产量占墙体材 料总量的比重达到 55%以上，建筑应用比例达到 65%以上。这就要求 我们加快发展节能、节土、利废、改善建筑功能的新型墙体材料产品。某市是全国最大的石材生产基地，自 1992 年以来生产加工量一直 居全国首位，石材生产在某市已成为支柱产业， 目前已拥有近大小 5000 家石材加工厂。每年排放的石粉近 300 万吨，每天都产生了大量的石 粉废渣，这些废渣四处飞扬，污染空气，危害当地居民身体健康。目 前石粉已成为云浮区域性污染公害，石粉污染造成了大量土地板结水 质恶化。自 1993 年起，南安市的水头、石井等处的河流，已常年呈白 色的浊流，水质已严重污染，河流的鱼类无法生存，石粉的

9、乱排放已 成为云浮水质下降的主要因素之一。为防止石粉废渣污染环境，政府 土地环保等部门每年都要划出大片土地作定点堆放场地，这种消极的 处理方法已大量侵占了农业用地，使土地资源紧张的矛盾日益加剧， 给环境和社会造成极大的负担。因此加强工业废渣的综合利用“化害 为利，变废为宝”无论对社会或对企业来说，都将产生较好的效益。利用工业废渣生产新型建材产品，替代粘土砖的应用是我国在墙 体材料革新方面的一项重大举措。建设部还提出要以墙体材料革新为 突破口，推动住宅产业现代化进程。这一切表明努力发展新型建材制 品，特别是利用工业废渣生产新型墙体材料，在国民经济和城乡建设 中的重要地位。因此利用石粉生产加气混凝

10、土制品等，产品档次高， 有一定的科技含量，是符合我国发展新型建材及制品，实施我国可持续发展战略的一项重大举措建材工业是全国第三耗能大户，其生产能耗占当年国民经济能源 总耗量的 12%，全国工业能源总耗量的 17%，全国用于粘土砖烧制的 能耗量占整个建材行业耗煤量的一半。此外因大量使用粘土实心砖， 年运输量高达 200 亿吨公里，约占全国短途运输总量的六分之一，使 本来已经十分紧张的城乡交通运输状况更加恶劣。从建筑节能方面来 看，因使用粘土实心砖作外墙的保温隔热性能比国外同厚度墙体的能 耗相差 45倍，建筑采暖能耗近 1 亿吨标煤，加上墙体材料生产能耗， 两者合计约占全国全年能源消耗总量的 15

11、%，随着全国人民生活水平 的提高，这个比例还在不断增长。因此，大力发展节能、节地、利废 的新型墙体材料，逐步替代实心粘土砖，不但能改善建筑功能，提高 住房建设质量和施工效率，满足住宅产业现代化的需要，还能达到节 约能源，保护土地、有效利用资源、综合治理污染的目的，是促进我 国经济、社会、环境、资源协调发展的大事，符合整个国民经济建设 和社会全面进步的客观需要。广东是个资源能源匮乏的省份，煤电油运紧缺，人地矛盾突出， 2005年人均耕地仅为 0.48亩，大大低于联合国确定的人均耕地 0.8 亩 的警戒线。据科学资料显示，每生产 2 亿块实心粘土砖，相当于毁田 耗地 530 亩，土地是不可再生的资

12、源，用一亩少一亩。如何兴利除弊， 因势利导，缓解环境和资源压力，化解矛盾，一个重要内容就是：坚 持开发与节约并重，把节约放在首位的方针，以节能、节地、节材、 节水为重点，以提高资源综合利用效率为核心，以新型建材产业集群 为载体，落实节能目标责任制，把单位能耗降下来，经济效益提上去， 实现经济增长方式的根本性转变。从以上情况可以看出，采用节能、节地的新型墙体材料代替粘土 砖已是大势所趋，它不仅是材料的更新换代和建筑功能改善的问题， 也是缓解能源紧缺、交通紧张、保护耕地、保护环境的重大举措，是 关系造福子孙后代的千秋大业，具有深远的社会效益和经济效益。1.4 该建设项目主要依据和编制原则1.4.1

13、 编制依据1.4.1.1 某环保建材有限公司提供的建厂条件及有关前期准备工作资 料。1.4.2 主要编制原则1.4.2.1 认真贯彻国家有关方针、政策，体现建材行业“十一五”技术 发展规划要求。1.4.2.2 选用国内先进的工艺技术装备，把工厂建设成为技术一流，设 备一流的现代化管理的示范企业。1.4.2.3 新建工厂要充分考虑利用当地现有的条件，在总平面图布置上 充分考虑生产设施、交通运输、气象、环保、消防等因素，以及主要 部门对该地区的统一规划等要求，尽量少投资和占地面积。1.4.2.4 认真贯彻国家对环境保护、劳动保护的要求，严格执行“三同 时”原则，使污染物排放达到国家标准，并搞好消防

14、、节能工作。1.4.2.5 依据某环保建材有限公司提供的基础资料和同类工厂的有关资 料，作为本建设项目投资估算的主要依据：并根据国家和地方有关法 规、地方收费标准及国内市场情况进行经济分析和论证。1.5 本建设项目的结论和建设1.5.1 总述本次加气混凝土生产线建设，选用国内先进的工艺技术和装备， 生产自动化程度较高，是一流的生产线。项目建成后可生产石粉加气 混凝土砌块30万m3/年。由于本项目生产加气混凝土的设备和工艺技 术都是成熟和先进的，产品的质量和性能指标均可达到国家标准。目 前加气混凝土市场看好，可获得较好的经济效益。因此市场前景看好， 将会畅销粤西及珠三角等地区，获得较好的经济效益

15、。同时本项目利 用石粉生产建材制品不仅解决了石粉对当地造成环境污染和侵占农田 的问题，还使石粉变废为宝，也可取得显著的社会效益。本项目总投资为*万元人民币，占地面积 50000m2，建筑面积12000m2。生产线建成以后，正常年份经济效益如下：年销售收入 * 万元年平均利润 * 万元贷款偿还期 4.43 年投资回收期 （税后） 5.18年投资内部收益率 （税前） 19.26%投资内部收益率 （税后） 16.33%年平均投资利润率 14.52%1.52 结论 经过广泛的调查和深入的研究，某环保建材有限公司本着“节能 利废、因地制宜”的原则利用石材加工厂的废渣石粉，建设一条年产30 万 m3 的加

16、气混凝土制品完全符合我国当前推进墙体材料改革和综 合利用工业废渣的政策，不仅解决了石粉对当地造成的污染，还使石 粉变废为宝，为当地建设提供优质的建筑材料。由于本项目的主要原 材料是工业废渣石粉，可以免费使用，所以本项目有较好的利润 空间，在以后的市场竞争中有较强的竞争力，投资风险较小，有较好的经济效益我国是一个能源短缺、土地资源不足的国家，仅建筑材料的生产 就占全国能源消耗量的 8.5%，建筑采暖占全国总能耗的 9.6%。加气混 凝土是一种节能的新型建筑材料，在生产过程中比一般建筑材料的生 产节约能源。又因加气混凝土具有很好的保温隔热性能，在建筑节能 上也优于其它建筑材料，另外用加气混凝土砌块

17、代替红砖也可以避免 烧砖毁田，保护耕地。因此该项目社会效益显著。本项目市场有保护，经济效益好，风险小。采用成熟的工艺和设 备生产加气混凝土起点高，技术可靠。产品可达到国家标准。本项目 建厂条件具备、资金筹措有保证。综上所述，本项目是十分必要的， 完全可行的。第二章 市场预测及生产规模2.1 加气混凝土内外概况2.1.1 国外发展概况 加气混凝土制品发展到现在已有近八十年历史。早在 1929 年，瑞典的Ytong（伊通）公司就开始用工业化生产加气混凝土制品。第二次 世界大战前，全世界加混凝土制品的总产量超过100万m3，生产国家主要集中在北欧三国 （瑞典、 挪威、芬兰）。第二次世界大战后， 西欧

18、、 东欧、前苏联等国相继引进加气混凝土生产技术，并逐步完善了生产 工艺，涌现出一大批专利技术，加气混凝土工业获得了很大的发展， 至今已有 50 多个国家和地区在生产和应用加气混凝土制品， 年产量约 45005000万m3,分布范围包括寒带、温带、热带地区。其制品主要应用于墙体、屋面方面。从发展趋势来看，由于北欧国家住房日趋饱和，因此近看来加混 凝土工业发展缓慢，甚至出现衰落现象；而亚洲东部、东南亚、非洲 则正在发展加气混凝土工业。 1990年后，韩国先后兴建了 8 个工厂， 香港兴建了 1 个工厂，印尼、泰国、非洲南部国家都正在建设加气混 凝土工厂。从产品品种来看，日本引进专利技术后，基本上以

19、生产板 材为主，并开发了板材的后加工设备，在板的表面加工各种花纹、图 案。在这方面，日本目前居于世界领先地位。其他国家引进专利技术 后，在生产工艺上实行多层次，产品也多样化，既有加气混凝土砌块， 也也加气混凝土配筋板材。从工艺技术来看，德国已成为加气混凝土的技术中心，伊通技术已在23个国家建立了 44条生产线，生产规模达1184万m3/a;求劳克 斯技术已在 6 个国家建立了 10条生产线，生产能力为 355.3 万 m3/a； 海勃尔技术在 22 个国家建立了 51 条生产线， 生产能力约 851 万 m3/a。2.1.2 国内发展概况加气混凝土作为一种新型建筑材料， 我国从 1 965年引

20、进国外先进 技术创建全国第一个加气混凝土企业，已经四十余个年头，在这四十 年里加气混凝土在我国深深地扎下了根。全国的产量从 1965 年的 10 万立方米发展到 2004 年的超过 2000 万立方米。全国加气混凝土企业 也达到近 400 家。生产的产品不公仅有水泥、矿渣、砂加气混凝土， 还有广泛利用工业废渣的水泥、石灰、粉煤灰加气混凝土，和水泥、 石灰、尾矿加气混凝土。加气混凝土已成人我国新型建筑材料中骨干材料之一加气混凝土的生产规模和产量年份1981198519901995200020022004生产规模（万 m3）100270415670100016002600企业数量 （个）43648

21、5133230270359我国加气混凝土工业已有良好的发展势头，现在已有砌块及板材的国家产品标准，应用技术规程、标准图集、施工须知、技术系列丛书等。但是，大部分国内企业工艺装备水平还较低，产品质量不稳定， 生产消耗较大。2.2产品竞争能力加气混凝土是一种轻质多孔的新型建筑材料，具有容得轻，保温 性能好，具有一定的强度和可加等优级点，可以制作成墙体砌块、墙 板、楼板、屋面板、保温板和保温管等制品。目前加气混凝土在我国 已开始广泛应用于工业与民用建筑，作为承重或非承重的结构材料和 围护保温材料，成为新型建筑材料的一个重要组成部分。加气混凝土 的优点如下：221原材料来源广泛加气混凝土的原料来源广泛

22、，原材料主要是石灰、水泥、粉煤灰、 工业废渣或砂等。本项目位于某市云安县工业区。所处位置系石粉废 渣污染源集中的区域。本地有不小于五百多家的石板材加工厂，每日 产生工业废渣一一石粉约2000多吨，而这些正是本项目的主要原料, 占原料比例的 73%。所以，本项目的原料来源充分，不但源源不断而 且免费使用。同时还为当地政府解决了最为头痛的环境污染问题，受 到当地各级政府的重视和支持。2.2.2加气混凝土具有重量轻，保温性能好和可加工性加气混凝土由于自身的多孔结构，一般容重为400700kg/3而以500700kg/m3居多。其重量只相当于粘土砖的1/3,普通混凝土 的 1/4，它可以降低建筑物的自

23、重，有利于建筑物的抗震性，是高层建 筑和大空间结构的理想墙体材料。加气混凝土的导热系数一般为 0.16 0.22w/m.K，保温隔热性能是粘土砖的 7倍，普通混凝土的10倍。 通常 200毫米厚的加气混凝土墙相当于 760 毫米普通粘土的保温效果。 因此,加气混凝土墙可以提高建筑节能、增加建筑物的平面利用系数。 另外,由于加气混凝土原料不用粗骨料而具有良好的可加工性,可锯、 刨、钻、钉,并可用适当的粘结料进行粘接,这给建筑设计中规格多 样化提供了良好的条件。2.2.3 生产效率高,能源消耗少 生产加气混凝土能实现高度机械化、自动化,劳动效率高,一般 的加气混凝土厂劳动生产率达 400700kg

24、/3人.年。加气混凝土的生产 能量消耗低，从原材料加工到蒸压出釜的总能耗为1.7兆千焦/m3，而生产粘土砖的能耗高达3.3兆千焦/m3，若按建筑物外墙单位面积计算 能耗量分析,则加气混凝土的节能效果更为明显。下表为几种墙材料 生产总能耗。几种外墙材料生产能耗比较墙体材料墙厚（cm）每平方米墙面材料生产能耗（kg标煤）制品水泥、石灰钢筋合计加气混凝土208.294.7183.516.508混凝土砌块3714.584.63.522.68灰砂砖3723.334.030.5727.93陶粒混凝土2843.001.163.4847.64粘土砖3731.924.030.5736.52根据上述特点，加气混凝

25、土目前仍是一种大力发展的新型轻质墙 体材料。从当前的墙改政策来看，能耗高逐步形成消耗土地的粘土砖 将被除数逐步淘汰，墙体材料将以多种新型材料来代替，加气混凝土 是一种经过多年应用证明的一种替代粘土砖的最佳墙体材料。它在各 种墙体材料中具有较强的竞争能力。2.3市场预测改革开放以来，我国的建设规模逐年扩大，建筑业每年的开竣面积不断增长，在我国全面工业化的同进，城市化的进程将进一步加快。 根据社科院预测，我国城镇人口比例 2010年可能上升到50%（预测全 世界平均为60%）,而且就业的城市集中化倾向越来越明显。由于目前 大城市对外地人口听容纳已近极限，一大批中小城市的兴起和发展将 成为今后城市化

26、进程的主要方向。一座座新城市的兴起是一件不亚于 原有城市改造的重大事情。城市建设现代化，村镇建设城镇压化，将 是今后建筑业发展的又一重点。在未来的 20多年里，其仍会保持强劲 的上升趋势。仅以民用建筑为例，现城镇住房的建造量每年约为2亿平方米，加上配套的民用建筑，总建造量将达到2.8亿平方米，随着我 国经济的发展和人民生活水平的提高，住宅投资在国民生产总值所占的比例继续上升，住宅建设标准也将会提高。据预测， 20102020年 的 10 年中，建设城镇住宅 100亿平方米；建设公共建筑 20 亿平方米， 这样巨大的房屋建筑，必然需要各种新型、节能的建筑材料来完成。我国加气混凝土工业近二十年来得

27、到了迅速发展，到目前为止， 加气混凝土工厂遍及全国 29 年省、直辖市。到 2004 年加气混凝土现 有年生产能力达2000万m3,只占墙体材料市场份额的2%。目前国家大 力提倡使用新型墙体材料，限制实心粘土砖的生产和使用，因此，对 加气混凝土等新型墙体材料的需求越来越大。全国已经投产或准备建 设的生产线这不能满足市场的需求。本项目正处某市云安县工业区， 距广梧高速云安出口只有一公里， 距西江六都港口只有两公里，距都杨工业园经济开发区十几公里，水 陆交通运输发达，运输途径方便快速。今年某市加快都杨工业园经济 开发区的发展步伐，现正大兴土木，整个新区都在本项目十五公里的 销售半径内；云浮、肇庆地

28、区每年约需十几亿标块的墙材，而且日益 增长，所以新型墙体材料在本地区有很大的市场空间。目前及今后几 年都处在供不应求的状态。有着广阔的市场前景。另外，由于该项目享有免征增值税和免 5 年所得税的优惠政策， 作为主要原材料的石粉又是免费原料，因此本产品更具竞争力。 2.4 建设规模及产品方案2.4.1 产品名称及生产规模加气混凝土制品：年产 30 万 m3。2.4.2 产品方案2.421加气混凝土砌块规格为：长度600mm,尺寸允差3mm。宽度从75mm起，按25mm进位至250mm,尺寸允差士 2mm。厚度从75mm起，按25mm进位至250mm,尺寸允差士 2mm。特殊尺寸可按用户订货要求生

29、产。产品技术性能加气混凝土制品技术性能和质量标准符合中国GB/T11968-97。容重为500 600kg/m3。中国GB/T11968-97标准中的抗压强度值详见下表：GB/T11968-97 标准干容重kg/ m3立方体抗压强度Mpa500 (B05,A3.5 级)平均值3.5最小值2.8600 (B06,A5.0 级)平均值5.0最小值4.0第三章 建设条件3.1 厂址交交通运输拟建厂址位于某市云安县工业基地。无论高速、国道都能直通云 城区、都杨镇、德庆及肇庆等地，交通四方八达，云城、云安、肇庆 三地的半小时经济圈中间结合部，经济环境十分优越。3.2 主要原材料及燃料供应主要原料石粉由石

30、板材厂家免费运进厂内，水泥、石灰及生物质 由距厂 20 公里的云安县及西江码头运进厂内。3.3 电源现在云安县已和省电网联网电力供应稳定又充足， 用电需求能保证3.4 水源生产用水采用地下水，设计循环回收生产用水，反复补充使用。3.5 自然条件某市地处亚热带，其特点为热量资源比较丰富，气温适中，全年 日光照率 50%以上。抗震设防烈度为 7 度。3.6 气象主要气象要素：全年主导风向： SE年平均风速： 2.2m/s最大风速： 31.0m/s年平均气温：238C最高气温：402C最低气温：0 °C夏季通风室外计算温度：33 C年平均降雨量： 1539.7mm第四章 技术方案4.1 总

31、图运输本工程为某环保建材有限公司年产 30 万立方米加气混凝土制品生 产线项目。厂址选在某市云安县工业基地，本项目用地呈不规则矩形， 厂区西南部为厂前区，布置有办公楼及食堂、宿舍等生活设施；年产 30 万立方米加气混凝土制品生产线位于厂前区东南部，其余部分均为 堆场。围绕各主要建筑新建 7 米及 5 米宽的环行道路，南部设厂区主 要出入口，东中部设原料及成品出入口，可以满足交通运输和消防的 需要。厂内在沿道路两侧和建筑周围零星空地进行绿化，在宿舍楼前 留有职工活动场地，创造较好的工作生产环境。厂区排雨水采用暗管 排水方式，场地雨水排向道路，通过道路下雨水管网排入东侧道路的 排水系统。总图技术经

32、济指标：本项目建设用地面积： 56000平方米（ 85亩）新建建构筑物占地面积： 12000 平方米 新增道路广场占地面积： 5000 平方米 堆场面积：35000 平方米绿化面积：4000 平方米4.2 生产工艺 4.2.1建设内容本项目新建一条年产 30 万立方米的加气混凝土制品的生产线。4.2.2加气混凝土生产线工艺设备概述加气混凝土是一种新型建筑材料，可代替普通粘土实心砖，有利 于当前的墙体材料改革，因此，目前我国各地区加气混凝土市场看好， 各厂均获得较好的经济效益。加气混凝土工业在我国已有三十多年的 生产经验，并已得到迅速的发展，国内的生产技术，应用技术已经基 本完善，工艺装备水平也

33、完全能达到质量要求。所以本次全部选用国 内的设备进行生产线的装备。4.2.2.1加气混凝土生产线工艺简述生产工艺分为以下几个工段：原料储运与处理工段，配料、搅拌 与浇注工段，坯体初养与切割工段，蒸养与成品工段。原料储运与处理工段进厂的石灰与石膏堆放在储料棚内，分别经过颚式破碎机破碎成 小于 30mm 的块状后提升到各自的筒仓内储存。筒仓下设有电子皮带 秤，石灰和石膏经过电子秤按一定比例计量后均匀落到刮板机内，送 入球磨机中磨细。磨细的混合料经气力输送到配料仓中备用。水泥由散装汽车入厂内后直接用车上自备的气泵输送到配料仓中 备用。湿石粉用汽车送入厂内的原料堆场中，再由输送机送到打浆罐中 制成料浆

34、，料浆经过管道秤自动调整为所需要的比重后，泵送到料浆 罐中备用。配料、搅拌与浇注工段石灰、石膏、水泥经过各自的粉料计量秤计量，石粉浆、热水与 废浆经过液体计量秤计量后同时进入到搅拌机中搅拌，铝粉与脱脂剂 提前制成悬浮液，经过计量后也加入到搅拌机中搅拌，混合成坯体料 浆。此工序的原料配方、动作顺序和时间等全部由电脑自动控制，配 料的工艺流程和相应的工艺参数也全部显示在电脑的屏幕上。搅拌混 合好的料浆按照设置好的程序自动经浇注槽浇注到模具中，浇注温度 一般控制在38-42Co坯体初养与切割工段 料浆浇注到模具中后，由于铝粉发气使坯体逐渐膨胀，同时料浆 中大量的水化产物的不断生成，使坯体逐步稠化凝结

35、，达到一定的硬 度。一般浇注后初养静停 2 至 2.5小时后即可满足切割的条件。 此时将 模具推入到翻转吊车位置， 由翻转吊车吊起模具向下旋转 90 度使坯休 垂直，并精确的放到切割机的移动小车上，在切割小车向前行走的同 时，钢丝对坯体进行水平切割和垂直切割。再用真空吸盘将坯体上面 的余料吸走，切割小车最后行走到半成品吊车的位置，由吊车将切割 好的坯体吊起，码放到蒸养车上，切割后的余料落下经打浆机打成废 浆，由管道秤调整好需要的比重后，泵送到废浆缺罐中作为配料使用。蒸养与成品工段 切割好的坯体由半成品吊车码放到蒸养车上，每个蒸养车码放三 模坯体，经过编组后，凑够每台蒸压釜可容纳的 5 辆蒸养车

36、，即可送 入蒸压釜中进行蒸压养护。在整个养护过程中制品强度不断提高，最 后达到了需要的强度要求。蒸养后的制品从釜中拉出，由成品吊车将 砌块送到成品堆场。空的蒸养车和底板返回，底板和模框组模后进行下一个循环钢筋网片加工工段进厂的钢筋盘条经过调直切断后，用点焊机焊接成所需要的网片 钢筋网片经过防腐剂浸渍再烘干后停放到架子上备用。当需要生产板 材时，人工将钢筋网片放到组装架下，将网片进行组装挂到网片框架 的钢钎上，然后用吊车将一组网片吊放到模具内，模具送到浇注工段 待用。4 22.2加气混凝土生产线主要设备选型为确保生产线技术先进和产品质量，同时尽量减少项目投资，本 生产线全部采用国内先进的设备进行

37、配套。生产线主要工艺设备见下表:序号名称规格单位数量备注原料制备1钢制筒仓台22颚式破碎机台13斗式提升机台14仓顶收尘器台25刮板输送机台16制浆机台67球磨机台28螺旋输送机台39收尘器（带灰斗）台210斗式提升机台111料浆储罐台412管道秤台2配料浇注系数1石灰水泥配料仓台22仓顶收尘器台23螺管输送机台44单螺管给料机台25铝粉搅拌机台26浇注搅拌机台17清洗水罐台18摆渡车台19液下渣浆泵台110模框台2411配料控制系统台112废水搅拌器台1切割养护系统1模侧板台1682切割机台13翻转吊车台14半成品吊车台25电动辊道台336蒸压釜台67移动卷扬机台28成品辊道包装台29蒸养车

38、台4610以梁吊车台111成品分类夹具台112导向滑轮台213钢轨米220014破碎机台115提升机台116皮带输送机台117真空泵台1钢筋网片加工系统1网片焊接机台22网片组装架个13网片框架个204钎梁个805网片停放架个36烘干箱个17防腐浸渍槽个18吊梁个269吊链个5210网片吊具个111钎子个700其他1空压机台12变配电套13自动控制系统套14化验设备套1422.3工艺布置工艺布置根据工艺设备采用联合车间的布置方式，将原料处理、配料搅拌、浇注切割及养护布置在一个车间内，减少了中间运输环节整个工艺布局合理紧凑，流程通畅，以保证生产线的连续进行。此外， 空压机站、变配电站等紧靠主生产

39、线，有利于减少能耗和节省投资。4.3 土建工程4.3.1 设计依据4.3.1.1 现行有效的规范和规定：建筑设计防火规范 GB16-87（2001 年版）公共建筑节能设计标准 GB50189-2005民用建筑设计通则 GB50352-2005住宅设计通则 GB50096-1999汽车库、修车库、停车场设计防火规范GB50067-97等4.3.2 建筑设计本项目设计主要建筑包括加气混凝土生产线联合车间、办公楼、 食堂浴室、变配电站、水泵房、警卫室、公共厕所等。4.3.2.1 加气混凝土生产线联合车间：加气混凝土生产线联合车间建筑面积共 12000 平方米（另喂料棚 108 平方米），其中：配料楼

40、建筑面积 620 平方米，框架结构，三层， 高 13 米；球磨机房建筑面积 800 平方米，框架结构，一层，梁底标高 7 米；生产线车间 5000平方米，一层（局部二层），轻钢结构；梁底标 高 8 米。框架结构的围护墙采用 240 厚页岩烧结砖墙，轻钢结构的围 护墙采用其相应的配套轻质墙板。4.3.2.2 配套服务建筑及设施： 包括办公楼、单身宿舍食堂室、地磅房、警卫室 2 座等。 办公楼和单身宿舍食堂浴室建筑面积 3000 平方米，框架结构， 5 层，层高 3.6 米，主要功以能为厂部办公及员工住宿。锅炉房建筑面积 930 平方米，钢结构设计，一层，层高 10米。 地磅房建筑面积 18 平方

41、米，砖混结构，一屋，屋高 3 米。 警卫室共两面个，每个建筑面积 30 平方米，砖混结构，一屋，屋 高 2.7 米。公共厕所共两个，每个建筑面积 50 平方米，砖混结构，一层，层 高 2.7 米。另外，遵照国家节约能源的精神，单身宿舍、食堂浴室、办公楼 等采暖建筑的屋顶和外墙均需增加保温层，以降低将来使用过程中的 能源损耗主运行成本。4.3.3 消防设计 本项目各建筑防火等级均为二级，均有足够的对外散出口和疏楼 梯，均可以满足现行防火规范的要求。钢结构的钢柱、钢梁均外包防 火板或者防火涂料，以满足防火规范的要求。4.3.4 无障设计 本工程为工业建筑，没有残疾人使用的要求，故不考虑无障碍设 计

42、的要求。4.3.5 内装修做法楼、地面：生产建筑一水泥地面；办公和生活建筑一防滑地砖。内墙面：生产建筑一内墙涂料；办公和生活建筑一内墙涂料和釉面砖。顶棚：生产建筑一内墙涂料；办公和生活建筑一内檣涂料、轻 钢龙骨矿棉吸声板和铝扣板。内隔墙：240mn厚页岩烧结砖。门窗：生产建筑一钢木大门、塑钢门窗；办公和生活建筑一不 锈钢大门、塑钢门窗。其他：坡道、台阶-（防滑地砖）。外装修：涂料和石材。4.3.6 建筑材料钢筋混凝土现浇梁，板，柱为 C25；预制构件为 C30；构造柱为 C20；独立柱基础理为C20;设备基础为C15,基础垫层为Cid钢筋“?”表示 I 级钢筋；“?”表示 II 级钢筋；钢板，

43、型钢，螺栓用 3 号钢；焊条：I级钢筋同I级钢筋或型钢焊接时用E43, II级钢筋同H级钢筋或型钢焊接时用 E50砖及砂浆石硝砖：选用 MU10a)地面以下砌筑用M7.5水泥砂浆，地面以上砌筑用M5混合砂浆。4.4 电气及自动控制4.4.1电源电源为单回路三相 10KV 架空线，引至变电室墙外终端杆， YJV22-10KV 电力电缆沿终端杆引下直埋敷设进入变电室。 全厂总装机 容量为2327kw，负荷等级：三级。4.4.2装机容量及计算负荷4.4.2.1装机总容量 ： 2327KW4.4.2.2有功功率： 1336KW4.4.2.3无功功率： 1069KVAR4.4.2.4 补偿后视在功率：

44、1394KVA4.4.2.5 补偿无功功率： 672KVAR4.426补偿后功率因数：COSS =0.954.427年有功电能消耗量633万千瓦小时4.4.3变配电在加气混凝土制品车间设置厂区箱式变电站，车间设立配电室及 值班室。根据装机容量及计算负荷拟选用两台815KVA(SCB9干式变压器。高压配电装置选用 ABB环网柜，低压配电选用 CEG1-400C型开关柜。4.4.4动力配电主生产工艺流程分段，每段设(GHL)低压控制柜，由变电室放射式配电，由控制柜放射式送至各用电点，以保证供电可靠性。大功率设 备如球磨机(130KW 210KW等则由变电室直接供电，鄂式破碎机，浇 注搅拌机(37K

45、W)等采取自耦降压启动。进户电缆选用YJV22直埋。车间内电缆(YJV)及导线(BV-500)沿电缆桥架或穿钢管暗敷。4.4.5 自控原料工段生产线采用常规控制，设备间采用电气连锁，根据生产 工艺流程逆流程开车，顺流程停车。控制室设置集中控制操作台集中 操作，操作台上设置单机和联动状态选择开关以实现单机起动和联动 开车操作并且操作台设置与成型工段的联系按钮和电铃；由于生产线 较长，生产线重要部位设置急停钮以便于出现危险时及时紧急停车。 445.1配料工段自控系统由PLC对机组实现顺序时序控制，实现全工 段的自动控制。摆渡车采用可编程序器控制。各料仓设置高低料位指 示控制器。4.4.5.2 加气

46、切割成型部分由设备进行自动控制。4.4.5.3蒸养工段蒸压釜车运转自动控制系统由PLC控制，控制系统对进出蒸压釜车实现顺序控制；蒸压釜自动检测及控制系统采用工业计 算机控制。系统对蒸压釜的各点温度、压力等工艺参数提供实时监测 及控制。4.4.6 照明车间内选用金属卤化物灯，照度不低于 100L夫办公楼、化验室选 用2X 40W荧光灯，照度不低于150LX。道路及堆场照度不低于15LX。4.4.7 防雷及接地按国家有关规范， 常规考虑防雷接地装置。 全厂采用 TN-C-S 系统， 既动力系统采用接零保护，照明系统采用接地保护且插座回路采用漏 电保护型低压断路器。仪表和计算机系统采用单独地装置。本

47、工程各子项均做等电位联结，浴室设局部等电位联结。4.4.8计量方式由变电室高压侧统一计量。4.5 给排水与供热通风4.5.1 水源：本项目由某市自来水公司日供量 500 吨。水管直接接入厂区即可。 水质应符合生活饮用水卫生标准 (GB5749-85) 。4.5.2 给水管网项目拟建生产、生活、消防合用水管网，根据生产工艺要求送至 各用水点，并在车间适当位置设若干洗手盆、墩布池作为生活用水点。 供水管材采用给水铸铁管，石棉水泥接口。室外按规范设置消火栓。4.5.3 排水生产用水主要是配料用水，釜内蒸气凝结水作为生产配料用水， 不外排；生活用水排水量为 12.42m3/d ，生活污水中的粪便污水经

48、化粪 池处理后与生活废水可就近排入厂区外现有的排水明沟内。污水排水 管网采用钢筋混凝土管，水泥砂浆抹带接口；雨水经地面径流汇集排 入厂内蓄水池中。4.5.4 供热4.5.4.1 供热负荷生产线有蒸压釜8条，要求用蒸气养护保持釜内压力1.3Mpa,蒸气耗量 14t/h 。4.5.4.2 供热热源厂区新建一台 6t/h 蒸气锅炉房，可满足本新建厂区内工艺生产需求4.5.4.3 供热管网 由锅炉房热力站埋地敷设供热管道至车间，管材为聚氨酯保温无缝钢管。通风 为保护室内的通风换气，除充分利用自然通风外，车间在蒸养区 域内加轴流通风机，以改善工作环境。第五章 环境保护5.1 采用的环保标准大气污染物综合

49、排放标准 (GB162971996) 二级标准 污水综合排放标准 (GB89781996) 二级标准 工业企业厂界噪声标准 (GB123481990) 工业区 水泥工业大气污染物排放标准 (GB4915 2005)4.2 主要污染源及治理方案5.2.1粉尘的排放及治理方案5.2.1.1 生产车间的主要原材料为石粉、水泥、石灰和石膏。石粉为湿 料，在储运和处理过程中不扬尘；其它原料在处理和储运过程中将会 产生一定量的扬尘，在此制定了有效的治理措施。粉料由散装汽车运 入厂内，用压缩空气吹送到储仓中，在每个仓的项部各备有一个 18 袋 的收尘器作为滤尘装置， 其过滤效率可达标 99.5%以上，排放废

50、气中的 含尘浓度可控制在 100mg/m3 以下。块状原料采用原料棚半封闭储料， 减少自然扬尘。5.2.1.2 在配料工段，设计中在各种粉状物料仓上设布袋收尘器，使配 料仓的粉尘不外溢，不造成对环境的污染。5.2.1.3 在成品堆场设有上水管线，可以随时接塑料软管喷洒，使堆场 清洁无扬尘现象。5.2.2 废水的治理方案 本项目主要用水原料配料用水、设备及地面冲洗用水及生活用水等，除配料用水和部分蒸汽蒸发进入大气外，主要排水为设备及地面冲洗水，蒸压釜的冷凝水及生活污水等。根据各排水点排水性质，分别采用局部处理。蒸压釜冷凝水及设备和地面冲洗水含有少量生产原 料颗粒物，经沉淀池处理，粪便污水经化粪池

51、处理。大部分污水经处 理后，用作生产配料用水和循环作用，只有少部分生活污水通过排水 管排入现厂区排水系统，排水水质可控制在排放标准之内。5.2.3 工业噪声的治理方案本项目影响环境的噪声主要是球磨机、空压机和蒸压釜排气时产生的噪声，根据同类项目相比较厂界噪声小于 65dBA，对环境影响不 大。在工艺设计的设备选型上，选用橡胶衬板的球磨机，选用低噪音 的螺杆式空压机， 对蒸压釜的排气采用消音措施， 使噪声减少到 45dBA 以下。另外在项目的总平面设计中，将生产区与办公、生活区隔离开， 这将降低口噪声对办公、生活区的影响。5.2.4 废渣的治理本项目固体废弃物为生产中的废品，不含有毒有害物质。加

52、气混 凝土的废品可以作为保温材料外销。5.3 项目建设对环境影响的分析本项目主要污染为气态污染，主要污染物是粉尘。粉尘均经过有 效的治理，可以达到国家规定的排放标准。废水排放量不大，含悬浮 颗粒物的粪便污水均经局部处理，排水不含有毒有害物质，经厂内排 水管道排出。生产废水经处理后封闭循环使用，不外排。噪声源系采 取建筑隔声、消音等措施，厂界噪声可达到标准。固体废弃物虽然量 较大，但基本不含有毒物质，可以全部利用。预计本项目建成投产后 对周围环境不会带来明显的危害。第六章 职业安全卫生、消防安全6.1 采用的规范标准6.1.1 生产设备安全卫生设计总则 (GB50831999)6.1.2 工业企

53、业噪声控制设计规范 (GBJ8785)6.1.3建筑设计防火规范(修订)(GBJ1687)(2001年版)6.2 主要职业危害因素及治理措施6.2.1 车间内粉尘的治理生产车间在原料输送、储存、配料及搅拌过程中均有粉尘产生， 在设计上对产生粉尘的设备均采取密闭和负压的措施， 避免粉尘外溢， 抽出的含尘空气经高效除尘器净化后排至大气。经除尘后，车间工作岗位空气中的粉尘浓度可小于 5mg/m3。具体收尘点如下：6.2.1.1 配料仓及粉料输送设备，采用布袋收尘器净化。6.2.1.2 浇注搅拌机采用布袋收尘器净化。6.2.2 噪声的防治6.2.2.1球磨机实测噪音为65dBA，不超过工业企业噪声控制

54、设计规范的规定。因此不会对工人的健康产生危害。6.2.2.2空压机的噪声实测为82dBA，已低于规范的规定。空压机房内也设有隔音室，使工人与机器隔离，避免噪声的影响。6.2.3 安全措施6.2.3.1 铝粉的配料采用铝粉膏，不产生扬尘。操作间全部选用具有防 爆功能的设备和电器。在铝粉的整个操作过程中全部为密闭作业，不 使铝粉在制备过程中泄汇漏现象发生。623.2蒸压釜和锅炉为压力容器，使用压力为 1.3Mpa。为保证安全，在蒸压釜、锅炉设备和管线上设有安全阀，进行超压保护。对蒸压釜 和锅炉要严格实行年检制度，保证无缺陷隐患才可正常使用。蒸压釜 的使用压力要严格控制，不得超压使用。在应用过程中要
