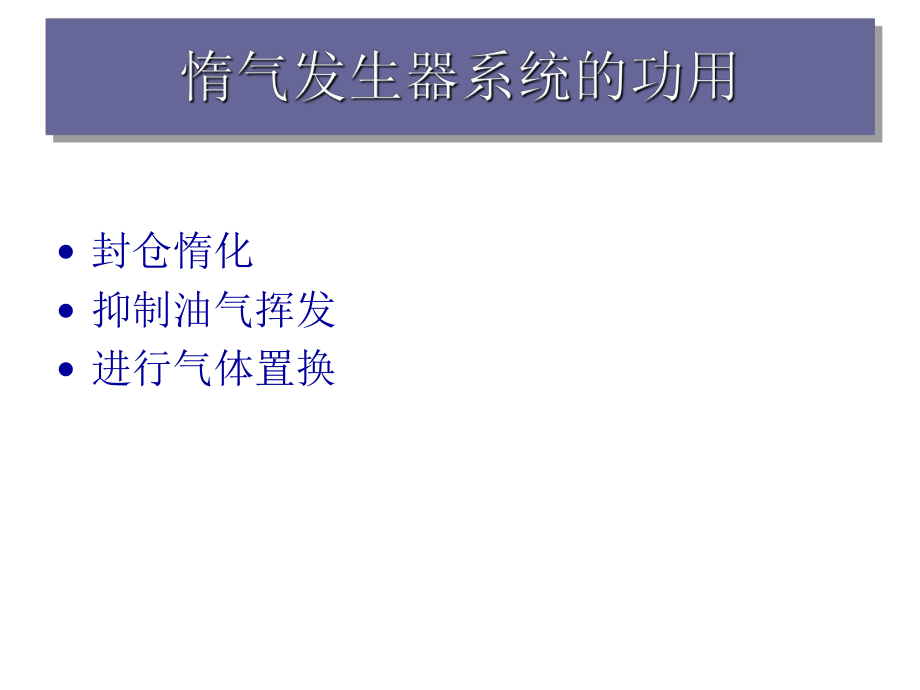

调试部：何利 惰气系统的功用 惰气系统的分类 惰气发生器系统的组成 惰气发生器的工作原理 惰气发生器系统的工作流程演示 封仓惰化 抑制油气挥发 进行气体置换烟道气惰性气体系统。该系统利用锅炉燃烧后排除的烟气通过净化获得惰性气体，优点是：不需要额外消耗燃料，成本低；缺点是：惰性气体中含有较多的二氧化硫和烟尘等杂质, 又因含氧量受锅炉负荷变化的影响大, 在低负荷(锅炉负荷在25 30% 以下) 时锅炉燃烧较难保证低含氧量 多功能惰性气体系统。此系统是将锅炉、主机、柴油发电机的排气抽出进行冷却处理后, 用风机吸入送至惰性气体发生器燃烧室再次进行燃烧, 以使排气中含氧量达要求。该系统的优点是：当烟气含氧量低的时候，经过洗涤冷却后可直接使用；当含氧量高的时候，可用少量的燃油燃烧，以降低含氧量；当没有烟气的时候可直接利用惰气发生器制造高质量的惰性气体；该系统的缺点是：装置系统比较复杂，船舶改装范围较大 惰性气体发生器系统。此系统是通过燃料燃烧消耗掉空气中的氧气以获得惰性气体。该系统的优点是：惰性气体含氧量低，二氧化硫和烟尘少，系统装置简单。缺点是：需要额外消耗燃油（或燃气），所以经济性差 CH + O2+ N2 = CO2 + H2O + N2 + O2 惰气工作模式 空气模式 安全装置1：甲板水封罐 安全装置2：压力真空短路器演示，哈哈AALB
