火电厂参观实习报告

1、电厂参观报告院系：专业：班级：姓名学号：二0一六年六月电厂参观报告一概述本周末我们自动化专业学生去发电厂进行了参观实习，通过这次参观实习中我收获颇丰，了解到不少课堂内接触不到的知识，拓展了知识面；对本专业相关的工厂生产有了更加深刻的理解，培养了实践意识和生产意识。二参观前安全教育参观之前，老师给我们介绍了陡电的背景以及火力发电厂的生产过程，让我们从根本上了解发电厂的所有流程，包括空气流程，原煤流程，烟气流程，水及蒸汽流程，能量转化流程，再热蒸汽流程，锅炉给水流程，风烟流程，轻油流程等。通过我查资料和当时做的笔记，使我了解火电企业涉及的内容包括燃料燃烧、蒸汽动力循环、发电、电力电网等。其中火电生

2、产流程中能量转换是关键环节。参观了陡河火电厂，我了解到火电生产包括锅炉燃烧、蒸汽动力循环、机组发电、电力入网等环节。通过查资料和做的笔记，对火电厂的系统构成以及各流程系统进行详细阐述。火电厂系统：（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加热器及其管路组成；（2）燃料、燃烧系统，包括：输煤系统、制粉系统、烟风系统和除灰除尘系统；（3）其它辅助热力系统（4）电气系统1. 电厂汽水系统电厂基本汽水系统流程（朗肯循环）：给水-锅炉-过热蒸汽-汽轮机-凝汽器给水泵给水送入锅炉。2. 燃料、燃烧系统输煤及燃运系统：运输-卸煤装置-煤场-碎煤机-皮带-原煤仓；制粉系统：原煤仓-给煤机-磨煤机-粗粉分离

3、器-细粉分离器-煤粉仓-给粉机-燃烧器-炉膛；3. 风烟系统与灰渣系统风烟系统：（风）吸风口-冷风道-送风机-暖风器-空预器-热风道-磨煤-粗分器-细分器-排粉机-燃烧器-炉膛;（烟）炉膛-屏过-对流过热器-省煤器-空预器-除尘器-引风机-烟囱-大气。灰渣系统：（炉渣）炉膛冷灰斗除渣装置冲灰沟-灰渣泵输灰管灰场。（飞灰）除尘器-集灰斗-除灰装置-运灰车-灰加工厂。4. 锅炉设备的组成锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水冷壁、过热器、再热器、省煤器及空气预热器等组成；辅助设备：送引风机、给煤机、磨煤机、排粉机、除尘和脱硫设备、烟囟等。发电厂热力系统1 .锅炉汽水系统：主给水管-给水操作

4、台f省煤器-汽包-下降管-下联箱-水冷壁-汽包-过热器-锅炉主汽门（或集汽联箱）出口。2 .主蒸汽系统及再热蒸汽系统：（主蒸汽）锅炉主汽门（或集汽联箱）主蒸汽管-汽机自动主汽门之前；（再热蒸汽）汽机高压缸出口-再热器冷段管-再热器-再热器热段管-汽机中压缸进口3 .主凝结水系统凝汽器-凝结水泵-轴封冷却器-低加-除氧器。4 .主给水系统：除氧水箱下水管低压给水管给水泵高压给水管高加主给水管。5 .回热抽汽系统和加热器疏水系统：汽机抽汽管路-各回热加热器（高加、低加、除氧器）-疏水管路-疏水回收设备.6 .抽空气系统（低压加热器、凝结水泵）-凝汽器-抽真空设备和系统。7 .循环冷却水系统循环水进

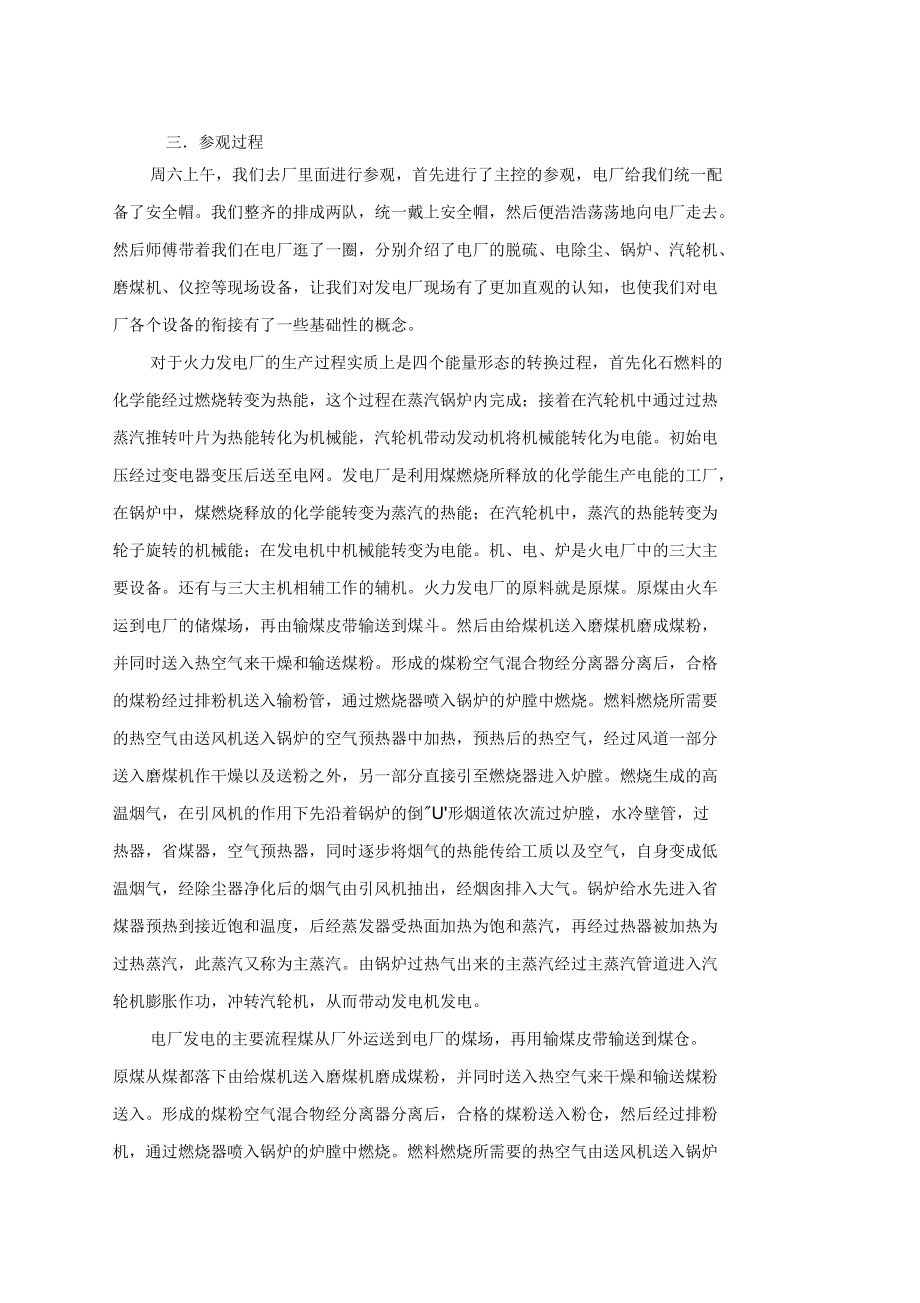

5、水管-凝汽器-循环水出水管（汽机车间范围内）8 .排污利用系统锅炉汽包-连续排污管-连续排污扩容器-（汽）除氧器下联箱-定排污管-定期排污扩容器三参观过程周六上午，我们去厂里面进行参观，首先进行了主控的参观，电厂给我们统一配备了安全帽。我们整齐的排成两队，统一戴上安全帽，然后便浩浩荡荡地向电厂走去。然后师傅带着我们在电厂逛了一圈，分别介绍了电厂的脱硫、电除尘、锅炉、汽轮机、磨煤机、仪控等现场设备，让我们对发电厂现场有了更加直观的认知，也使我们对电厂各个设备的衔接有了一些基础性的概念。对于火力发电厂的生产过程实质上是四个能量形态的转换过程，首先化石燃料的化学能经过燃烧转变为热能，这个过程在蒸汽锅

6、炉内完成；接着在汽轮机中通过过热蒸汽推转叶片为热能转化为机械能，汽轮机带动发动机将机械能转化为电能。初始电压经过变电器变压后送至电网。发电厂是利用煤燃烧所释放的化学能生产电能的工厂，在锅炉中，煤燃烧释放的化学能转变为蒸汽的热能；在汽轮机中，蒸汽的热能转变为轮子旋转的机械能；在发电机中机械能转变为电能。机、电、炉是火电厂中的三大主要设备。还有与三大主机相辅工作的辅机。火力发电厂的原料就是原煤。原煤由火车运到电厂的储煤场，再由输煤皮带输送到煤斗。然后由给煤机送入磨煤机磨成煤粉，并同时送入热空气来干燥和输送煤粉。形成的煤粉空气混合物经分离器分离后，合格的煤粉经过排粉机送入输粉管，通过燃烧器喷入锅炉的

7、炉膛中燃烧。燃料燃烧所需要的热空气由送风机送入锅炉的空气预热器中加热，预热后的热空气，经过风道一部分送入磨煤机作干燥以及送粉之外，另一部分直接引至燃烧器进入炉膛。燃烧生成的高温烟气，在引风机的作用下先沿着锅炉的倒"U'形烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同时逐步将烟气的热能传给工质以及空气，自身变成低温烟气，经除尘器净化后的烟气由引风机抽出，经烟囱排入大气。锅炉给水先进入省煤器预热到接近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再经过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽。由锅炉过热气出来的主蒸汽经过主蒸汽管道进入汽轮机膨胀作功，冲转汽轮机，从而带动发

8、电机发电。电厂发电的主要流程煤从厂外运送到电厂的煤场，再用输煤皮带输送到煤仓。原煤从煤都落下由给煤机送入磨煤机磨成煤粉，并同时送入热空气来干燥和输送煤粉送入。形成的煤粉空气混合物经分离器分离后，合格的煤粉送入粉仓，然后经过排粉机，通过燃烧器喷入锅炉的炉膛中燃烧。燃料燃烧所需要的热空气由送风机送入锅炉的空气预热器中加热，预热后的热空气，经过风道一部分送入磨煤机作干燥以及送粉之外（一次风），另一部分直接引至燃烧器进入炉膛（二次风）。煤粉燃烧生成的高温烟气，在引风机的作用下先沿着锅炉的烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同时逐步将烟气的热能传给工质以及空气，自身变成低温烟气，经静

9、电除尘器净化后的烟气由引风机抽出，经过脱硫后经烟囱排入大气。煤燃烧后生成的灰渣，其中大的灰子会因自重从气流中分离出来，沉降到炉膛底部的冷灰斗中形成固态渣，最后由排渣装置排入灰渣沟，再由灰渣泵送到灰渣场。大量的细小的灰粒（飞灰）则随烟气带走，经除尘器分离后也送到灰渣沟。锅炉给水先进入省煤器预热到接近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再经过热器被加热为过热蒸汽,此蒸汽又称为主蒸汽。经过以上流程，就完成了燃料的输送和燃烧、蒸汽的生成燃物（灰、渣、烟气）的处理及排出。由锅炉过热气出来的主蒸汽经过主蒸汽管道进入汽轮机膨胀作功，冲转汽轮机，从而带动发电机发电。从汽轮机排出的乏汽排入凝汽器,在此被凝

10、结冷却成水。主凝结水通过凝结水泵送入低压加热器，由汽轮机抽出部分蒸汽后再进入除氧器，在其中通过继续加热除去溶于水中的各种气体。经化学车间处理后的补给水与主凝结水汇于除氧器的水箱，成为锅炉的给水，再经过给水泵升压后送往高压加热器，由汽轮机高压部分抽出一定的蒸汽加热，然后送入锅炉，从而使工质完成一个热力循环。循环水泵将冷却水（又称循环水）送往凝结器，吸收乏气热量后排入河流，这就形成循环冷却水系统。经过以上流程，就完成了蒸汽的热能转换为机械能，接着机械能转化为电能。四.实习心得通过对发电厂的参观和师傅们的详细地讲解，我们对火力发电厂的发电流程有了进一步认识。通过体验电厂的生活，我们体验到了电厂工作的艰辛，体会到了电厂环境的恶劣，更加认识到电的得来不易，提高了节约意识；通过理论联系实际，学习并且巩固了相关专业知识，巩固了自己的专业思想，验证和巩固充实所学理论知识，加深对相关内容的理解，接触课堂以外的实践知识，加深了解社会对本专业的需要，为之后的工作打下了基础，对将要学习的东西有一个提前的感
