继电保护设备识别码技术应用

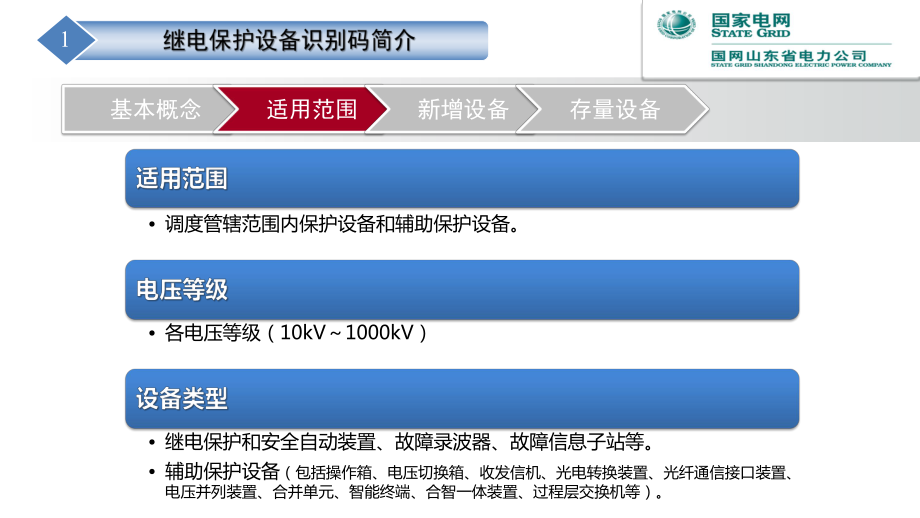

1、20172017年年1212月月继电保护设备识别码简介新增设备识别码工作流程存量设备识别码工作流程山东公司技术应用介绍现场演示1基本概念适用范围新增设备存量设备 相当于设备的身份证号码，全国唯一，终身不变。 相当于为设备颁发的身份证件。 即使身份证丢了，可以补办，但还是原号码。 保护设备识别代码是保护设备的唯一身份标识，一经确定，在装置不更换前提下，自装置制造出厂直至退役，该代码均不得变更。 保护设备软件升级、硬件板卡更换等，均不得改变装置的保护设备识别代码。 即使装置退役了，其号码也不再利用。1基本概念适用范围新增设备存量设备 调度管辖范围内保护设备和辅助保护设备。 各电压等级（10kV10

2、00kV） 继电保护和安全自动装置、故障录波器、故障信息子站等。 辅助保护设备（包括操作箱、电压切换箱、收发信机、光电转换装置、光纤通信接口装置、电压并列装置、合并单元、智能终端、合智一体装置、过程层交换机等）。1基本概念适用范围新增设备存量设备 由按照要求编制设备识别码，并安装二维码标签。 制造厂家代码：固定占4位，格式为大写字母。一般由制造厂家通过信息系统外网协同或联系中国电科院获取，并在中国电科院网站公开发布。 保护设备序列号：不超过40位，格式为十六进制码，长度由制造厂家确定。保护设备序列号原则上可参照或沿用各保护设备制造厂家的生产线序列号。编码字段制造厂家代码保护设备序列号示例NRJ

3、B1000131403911基本概念适用范围新增设备存量设备 由按照以下要求编制设备识别码，并安装二维码标签。 所属单位代码固定占4位。前两位为省公司代码，格式为十进制数字；后两位为地市公司代码，格式为英文字母。所属单位代码为保护设备所属运维单位对应的代码。省检修公司运维设备的后两位代码为AA，县公司层级的运维单位选择所属地市公司对应代码，电厂运维设备的后两位代码为DC。 保护设备序列号不超过40位，格式为十六进制数字，由分部、省公司自行编制。编码字段所属单位代码保护设备序列号示例02AA1234567890121基本概念适用范围新增设备存量设备山东省检修公司06AA滨州供电公司06BZ德州供

4、电公司06DZ东营供电公司06DY菏泽供电公司06HZ济南供电公司06JN济宁供电公司06JG莱芜供电公司06LW聊城供电公司06LC临沂供电公司06LY青岛供电公司06QD日照供电公司06RZ泰安供电公司06TA威海供电公司06WH潍坊供电公司06WF烟台供电公司06YT枣庄供电公司06ZZ淄博供电公司06ZB电厂06DC1试点情况发现问题工作建议 500kV牟平站、220kV芝罘站、110kV广深站和35kV院格庄站 站内全部电压等级保护设备和部分自动化设备。由于山东OMS系统中也建立了完备的屏柜台帐，因此本次试点也安装了屏柜的二维码标签。 OMS系统按前述规则一次性生成所有设备的识别码

5、导出列表 集中打印 现场粘贴 500kV牟平站标签数量372张，投入工时：5人3天 220kV芝罘站标签数量252张，投入工时：5人2天 110kV广深站标签数量165张，投入工时：4人1天 35kV院格庄站标签数量11张，投入工时：1人1小时1试点情况发现问题工作建议 试点发现，由于二维码标签区域偏小（依据2016年标准），需将移动设备靠的很近。 若屏内有位置较高的装置，个子矮的人员扫码不方便。 依据2016年标准，二维码标准安装在装置正面角部位置。 有些屏柜门（但不是全部）关闭时会遮挡标签，透过屏柜玻璃不能直视二维码区域。 应为班组配备标签打印设备，支持按站或按间隔批量打印。 应提供便携式

6、移动打印设备，支持按现场需要打印。1试点情况发现问题工作建议 建议修改相关标准，尽量放大二维码标签区域。修改后的标签格式如下： 建议二维码标签安装在装置中部、下方的位置，方便隔着玻璃门读取。 为班组配备标签打印设备，支持按站或按间隔批量打印。 提供便携式移动打印设备，支持按现场需要打印。1试点情况发现问题工作建议 便于跟踪标签寿命及安装质量，采取针对性的改进措施。 用于辅助判断出厂信息库中找不到该识别码的原因。（注：出厂信息库中可能没有刚出厂的设备，或2017年9月1日之前的设备）国网山东烟台供电公司国网山东烟台供电公司打印日期：打印日期：2017.11.11南瑞继保公司南瑞继保公司出厂日期：

7、出厂日期：2017.12.12继电保护设备识别码简介新增设备识别码工作流程存量设备识别码工作流程山东公司技术应用介绍现场演示 2新增与存量设备的识别码相关工作比较：新增设备存量设备编制代码编制，保证编码的唯一性编制，保证编码的唯一性制作及安装标签制造商制作并安装二维码标签运维单位制作并安装二维码标签填写出厂信息库制造商填写出厂信息库，每月报送中国电科院不适用发布出厂信息库中国电科院汇总处理后，发布给各分中心、省公司录入设备台帐运维单位将识别码录入（关联）台帐，自动填入出厂信息库相关信息运维单位将识别码录入（关联）台帐重贴破损标签运行阶段发现标签破损，由按原编码（）打印，然后安装标签运行阶段发现

8、标签破损，由按原编码（）打印，然后安装标签 2l 1、功能：建立台帐与装置设备识别码的关联建立台帐与出厂信息库的关联（从出厂信息库中认领设备到本公司）自动填入厂家属性，提升自动化，保证准确性l 2、基本要求：台帐模块（无论在哪个系统实现）应利用出厂信息库，简化新增设备信息的录入操作，即根据设备识别码自动填入出厂信息库具备的属性值。利用出厂信息库自动填入的属性不允许人工修改。l 3、流程，分两种模式：新增设备工作环节 录入设备台帐： 2（泰豪模式）手持终端部署相应App，是OMS（或统计分析）系统的客户端手持终端通过移动安全接入平台（移动或联通4G网络）现场扫码，直接在OMS（PMS）或统计分析

9、系统中录入新设备 流程如下：p扫描二维码，得到识别码p确认台帐中不存在（防止创建重复号码） p确认出厂信息库中存在（若没找到，则停止新建） p新建一条台帐记录 p自动填入出厂信息库具备的属性值 p手工编辑一次设备关联、跳闸开关等几个关键属性p保存提交p在PC端补充其他属性，以及执行审核新增设备工作环节 录入设备台帐： 2适用于现场采集和台帐录入为不同人员，或者不具备联网条件的情况。现场采集环节：通过拍照、文字说明等方式记录装置信息（可利用手机App）流程如下：p对每台新增设备，拍摄二维码标签照片、整个装置及所属屏柜的照片（可用手机）p如有必要，提供简要文字说明办公室录入环节：PC机配备二维码扫

10、描枪，扫描手机拍摄的二维码获取设备识别码，并根据其他记录信息录入设备台帐。流程如下：p在PC机上，用二维码扫描枪扫描手机拍摄的二维码，获得设备识别代码p确认台帐中不存在该码（防止创建重复号码） p确认出厂信息库中存在（若没找到，则停止新建） p新建一条台帐记录 p新增设备工作环节 录入设备台帐： 2新增设备工作环节 重贴破损标签l 发现任何影响二维码读取的情况，应重新打印、粘贴：起鼓脱落l 由按原编码（）打印，然后安装标签l 流程如下：p根据装置信息，从台帐中定位该装置 p用便携式标签打印机，打印该装置设备识别码对应的二维码标签p安装标签 继电保护设备识别码简介新增设备识别码工作流程存量设备识

11、别码工作流程山东公司技术应用介绍现场演示新增设备存量设备编制代码编制，保证编码的唯一性编制，保证编码的唯一性制作及安装标签制造商制作并安装二维码标签运维单位制作并安装二维码标签填写出厂信息库制造商填写出厂信息库，每月报送中国电科院不适用发布出厂信息库中国电科院汇总处理后，发布给各分中心、省公司录入设备台帐运维单位将识别码录入（关联）台帐，自动填入出厂信息库相关信息运维单位将识别码录入（关联）台帐重贴破损标签运行阶段发现标签破损，由按原编码（）打印，然后安装标签运行阶段发现标签破损，由按原编码（）打印，然后安装标签 3新增与存量设备的识别码相关工作比较： 3存量设备工作环节 编制代码：有两种方法

12、 利用既有的台帐编码，然后贴签。适用于的地区。 保护设备序列号使用台帐系统的标识，由相应系统生成设备识别码。 例：OMS系统（如山东公司等）或继电保护统计分析系统（如天津公司等）的二次设备台帐健全，直接用OMS生成所有设备的识别码，再到现场贴标签。 先编码贴签，后期再录入台帐。适用于的地区。 对厂站内的每一台设备，现场完成编码（按存量设备编码原则），制作二维码标签并粘贴。 为保证编码的唯一性以及实施的简易性，推荐使用UUID技术编码。 后期需要补充相关系统的台帐，并做好与现场所贴识别码的对应。 3存量设备工作环节 编制代码：对方法二中UUID编码技术的解释l UUIDUUID是通用唯一识别码（

13、Universally Unique Identifier）的缩写，是一种软件建构的标准，用于分布式计算环境领域。其目的是让广域分布的系统，既不需要彼此通信，又不需要通过中央控制端，就能获得全局不重复的标识码（公元3400年之前）。36个字符以内，举例： 550e8400-e29b-41d4-a716-446655440000l 即使不联网或不相互通信，编码也绝对不重复。l 可以一次性完成设备识别码编制和标签打印、粘贴，不用往现场跑多次。 3存量设备工作环节 制作及安装标签l 两种打印方法相结合： 集中打印设备（连接台式机） 便携打印设备（连接手机或平板）l 流程p 选择出要打印标签的保护设备

14、（方法一），或利用UUID生成一个或多个设别码（方法二）p 打印标签p 粘贴在装置中部、下方位置p 贴好后，扫描确认（系统将自动记录地理位置、人员、时间等信息，供统计用）l 会后，请各位专家到现场体验便携式打印 3存量设备工作环节 录入设备台帐，分两种情况 目的：9月1日起，新投运220kV及以上设备应具备二维码标签，但9月1日至今的设备被当作存量对待。本功能是将这些过渡阶段设备的识别码，由存量识别码改为厂家识别码，并核查与出厂信息库的关联性。 流程： 扫描二维码，得到识别码； 确认台帐中不存在（防止创建重复号码），确认出厂信息库中存在（若没找到，则停止）； 提示是否关联已有设备。若是，则让用

15、户选择某一保护设备，执行替换。 本部分针对的是真存量设备（上面针对的是假存量设备）。 流程： 也分为模式一“现场直接录入”、模式二“现场采集+办公室录入”，操作同“新增设备工作环节”，只是不需要检查出厂信息库是否存在该码。不再赘述。 3存量设备工作环节 重贴破损标签l 发现任何影响二维码读取的情况，应重新打印、粘贴： 起鼓 脱落l 由按原编码（）打印，然后安装标签。l 流程：p 同“新增设备工作环节”，不再赘述。继电保护设备识别码简介新增设备识别码工作流程存量设备识别码工作流程山东公司技术应用介绍现场演示保信、故录联网保信、故录联网系统系统保护台帐保护台帐 4 台帐录入：OMS录入，其他系统共

16、享继电保护统计分继电保护统计分析系统析系统标准类型库标准类型库出厂信息库出厂信息库保护台帐保护台帐OMSOMS系统系统标准类型库标准类型库出厂信息库出厂信息库(镜像镜像)保护台帐保护台帐数据对应数据对应镜像镜像增量更新增量更新继电保护整定计继电保护整定计算系统算系统保护台帐保护台帐增量更新增量更新扫码录入扫码录入 4 OMS设备信息查阅：l功能二次台帐数据说明书定值单屏柜的压板图及投退说明l后期演示 4 资产管理：保护设备新增、报废、调拨的OMS-ERP联动流程l 每台保护设备均具备 属性： 未投运 投运 库存备用 现场留用 退役 报废l 从OMS发起的联动流程： 新增 调拨 报废OMSOMS系统系统 4 资产管理：保护设备新增、报废、调拨的OMS-ERP联动流程ERPERP系统系统工程管理工程管理保护台帐保护台帐资产卡片资产卡片
