展示台说明书

1、欢迎购买多媒体视频展示台，为获得最佳性能和安全，请详细阅读说明 书并妥善保管，以备今后参考。安全注意事项为防止起火或触电事故，请不要将机器暴露在雨中或潮湿环境里。小心 不要将水或其它液体流入本机，机箱里不能掉进杂物或金属物。请勿擅 自打开机壳，维修时必须委托合格的维修人员进行。使用注意事项请勿让本机连续工作 24小时，否则容易损坏镜头。请勿频繁地切换底灯和臂灯，以免影响灯的寿命。长时间不使用本机时，请拔掉电源插头。清洁本机时，切不可以用水或清洁剂直接喷洒本机，必须用软布沾之擦 拭。产品特点本产品是一款采用数字视频技术，用于各类实物、文本、图表、幻 灯片及透明胶片演示的视频采集设备，可连接电视机

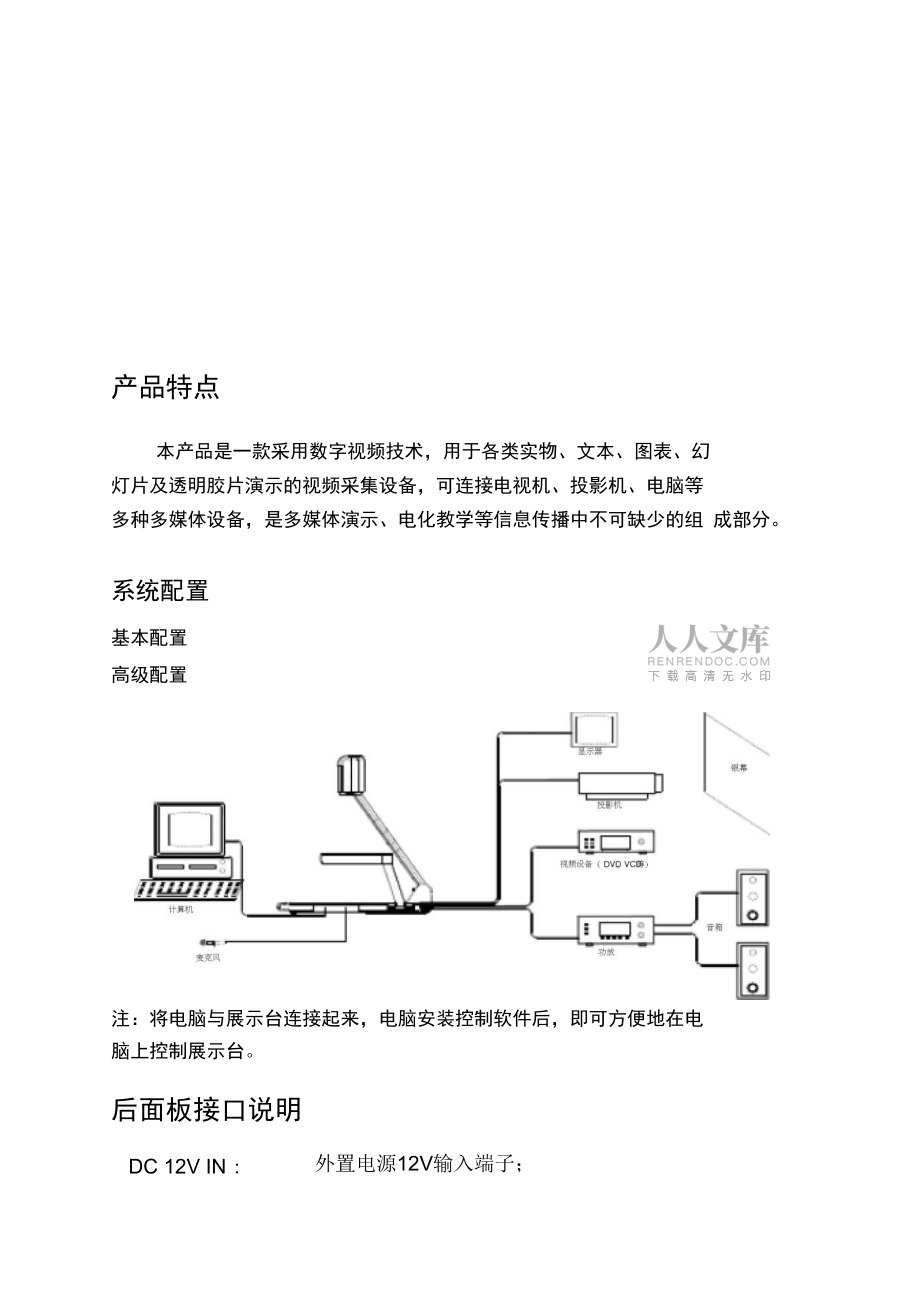

2、、投影机、电脑等 多种多媒体设备，是多媒体演示、电化教学等信息传播中不可缺少的组 成部分。系统配置基本配置高级配置注：将电脑与展示台连接起来，电脑安装控制软件后，即可方便地在电 脑上控制展示台。后面板接口说明DC 12V IN :外置电源12V输入端子；AV输入：外部视频设备VIDEO和对应音频输入接口；电脑输入：台式电脑或其他 RGB信号和对应音频输入接口；SVIDEO俞出：展台和其它输入设备的 S-VIDEO信号输出接口;VIDE 0输出：展台和其它输入设备的 VIDEO信号输出接口；声音输出： 显示器：展台和其它输入设备的音频信号输出接口； 展台RGB信号输出接口，可连接显示器；投影机：

3、展台RGB信号输出接口，可连接投影机；侧面接口说明RS232麦克风：USB（选配）：电脑控制展台接口； 麦克风输入接口； 视频采集输出；电脑输入：笔记本电脑或其他 RGB信号和对应音频输入接口;SVIDEO俞入：外部视频设备S-VIDEO和对应音频输入接口；控制面板说明控制面板上各按键的使用方法如下：电源：按下“电源”键，展台接通电源，开始工作。按下“电源”键两 秒钟以上，展台关机。本机：输出本机的 RGB信号或视频信号选择键。每按一次键，摄像头 信号在RGB输出和视频输出之间切换。电脑：输出RGB信号选择键。每按一次键，输出RGB信号在电脑1和电脑2之间切换，同时切换音频输岀。视频：按此键视

4、频输出接口输出外部视频，同时切换音频输出。冻结：冻结图像。按一次键，图像冻结；再按一次，图像恢复正常状态。灯光：接通电源后，臂灯和底灯都熄灭。每按一次“灯光”键，臂灯、 底灯的变化情况如下：臂灯亮 底灯亮臂灯底灯均熄灭自动：自动键。按“自动”键，自动聚焦调整。放大/缩小：放大、缩小键。按下“放大”、“缩小”键，即可缩放屏幕上 的图像。聚远/聚近：聚远/聚近功能键。亮度+/-:亮度增加/减弱键。文本：图像/文本模式切换。负片：接通电源后，自动显示正片，要显示负片，先打开底灯，按“负片”键即可。再按一次键，显示正片。镜像：图像翻转。按下“镜像”键，图像沿垂直轴镜像。再次按下“镜 像”键，退出。同屏

5、：同屏对比功能键。按一次键，图像分割成两部分，一半显示为当 前画面，另一半为静态的画面。再按键，退岀同屏对比状态。存储：存储图片。每按一次“存储”键，存储一幅图片，存满后，再按“存储”键，存储功能无效。如还需存储图片， 请先删除已存储的图片。浏览：存储画面回放键，回放已存储的图片。按“浏览”键后，已存储的图片逐一回放在屏幕上。按“删除”即可删除该幅图片。按“ 本机”键可退岀回放图片状态。锐度+/-:锐度增加/减弱键。遥控器说明遥控器各按键的使用方法如下：电源：按下“电源”键，展台接通电源，开始工作。按下“电源”键两 秒钟以上，展台关机。旋转：按一次“旋转”键，图片顺时针旋转180。;再按一次“

6、旋转” 键,图像恢复正常位置。冻结：冻结图像。按一次“冻结”键，图像冻结；再按一次，图像恢复 正常状态。灯光：接通电源后，臂灯亮。每按一次“灯光”键，臂灯、底灯的变化 情况如下： 臂灯亮底灯亮臂灯底灯均熄灭存储：存储图片。每按一次“存储”键，存储一幅图片，存满后，再按“存储”键，存储功能无效。如还需存储图片， 请先删除已存储的图片。回放：存储画面回放键，回放已存储的图片。按“回放”键后，已存储的图片逐一回放在屏幕上。按“删除”即可删除该幅图片。按“ 退岀”键可退岀回放图片状态。负片：接通电源后，自动显示正片，要显示负片，先打开底灯， 按“负 片”键即可。再按一次“负片”键，显示正片。文本：图像

7、/文本模式切换。镜像：图像翻转。按下“镜像”键，图像沿垂直轴镜像。再次按下“镜 像”键，退出。分辨率：按下“分辨率键，画面切换显示分辨率。黑白：黑白键，系统默认显示彩色，按一次“黑白”，显示黑白，再按一次，恢复彩色。两画面：同屏对比功能键。按一次“两画面，图像分割成两部分，一半显示为当前画面，另一半为静态的画面。再按两画面”，退岀同屏对比状态。自动：按“自动”键，进行自动亮度、自动白平衡、自动聚焦的调整。放大/缩小：放大/缩小功能键聚远/聚近：聚远/聚近功能键。电脑/展台：输入RGB信号选择键。每按一次“电脑 /展台”键，在展台 和电脑之间切换输入信号。视频：输出外部视频信号选择键。亮度+/-

8、:亮度增加/减弱键。电脑控制软件本展台可通过计算机 RS-232端口进行各种功能控制。用标准RS-232控制线将展示台连接至计算机串行端口，将本机所 提供的安装光盘放入光驱，将X: 232控制界面控制界面（X指计算机光驱盘符）拷贝到用户自定义目录下，然后运行该文件。USB采集软件USB驱动安装步骤：展台开机，用 USB线将展台与电脑连接，电脑中将自动安装驱 动。点击“ X： USB采集界面”安装采集软件，然后运行该软件。 采集界面工具条使用说明： 直玄采集一幅展台当前显示画面； :开始采集连续画面；:停止采集连续画面；USB使用注意事项：1）电脑硬件要求： CPU 2.4G以上，硬盘 40G以

9、上，内存1G以上，显存512M以上，主板有接口；2）操作系统要求 Windows XP，且必须安装 SP2以上补丁；3）必须使用随展台所配的高速USB连接线；4）在用随展台所配的高速USB连接线连接展台和台式电脑时，电脑端最好插主机后面的 USB插口（因主板上的 USB插口干扰小）；5）显示器最小分辨率 XGA技术参数输出解像度高于800线对焦自动白平衡自动存储画面16或32幅RGB输岀分辨率XGA SXGA 1080P图像特技正负片转换、冻结、镜像、黑白、同屏对比RGB输入DB15FLC2 组RGB输岀DB15FLC2 组音频输入3.5mm 插口 4 组麦克风输入标准麦克风6.3mm插座视频输入RCA 1组，微型DIN4插脚1组视频输岀RCA 1组，微型DIN4插脚1组音频输出插口 1组USB 接口（选配）侧灯2个2W LED臂灯背光灯LED背光板红色增益，蓝色增益有亮度
