单片机考试试题带答案多套试题综合精简

1、一、填空题（37分）1. AT89S51单片机芯片共有 40 个引脚，MCS-51系列单片机为8位单片机。2. AT89S51的异步通信口为全双工（单工/半双工/全双工），3. AT89S51内部数据存储器的地址范围是00H-7FH，位地址空间的字节地址范围是20H-2FH，对应的位地址范围是00H-7FH，外部数据存储器的最大可扩展容量是64K字节。4. 单片机也可称为微控制器 或 嵌入式控制器。5当MCS-51执行MOVC A，A+PC指令时，伴随着 PSEN控制信号有效。6. 当单片机复位时PSW00 H，这时当前的工作寄存器区是 0区，R4所对应的存储单元地址为 04 H。7. MCS

2、-51系列单片机指令系统的寻址方式有 寄存器寻址 、直接寻址、 寄存器间接寻址、立即寻址、 基址加变址 、 位寻址 。（相对寻址也可）8. 51系列单片机的典型芯片分别为 AT89S51 、8031 、AT89C51 。9. AT89S51的 P3口为双功能口；10. 由AT89S51组成的单片机系统在工作时，EA引脚应该接 地（或0）；11. AT89S51外部程序存储器的最大可扩展容量是 64K ，其地址范围是0000H - FFFFH 。ROM芯片2764的容量是 8 KB，若其首地址为 0000H，则其末地址 1FFFH 。12. AT89S51的中断源有 外中断0， T0 ，外中断1

3、， T1，串行口，有 2个中断优先级。13. AT89S51唯一的一条16位数据传送指令为 MOV DPTR，data16。14. LJMP的跳转范围是64K，AJMP的跳转范围是 2K B，SJMP的跳转范围是 ±128 B（或256B） 。15. 若A中的内容为68H，那么P标志位为 1。判断： 1.PC是一个不可寻址的特殊功能寄存器。（） 2.在AT89S51单片机中，一个机器周期等于1S。（×） 3.特殊功能寄存器SP内装的是栈顶首地址单元的内容。（×） 6.串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。 7.输出模拟量的最小变化量称为

4、A/D转换器的分辨率。（×） 8.转移指令中的偏移量rel是一个无符号的8位二进制数。（×） 9.AT89S51单片机的P3口是一个单一功能的准双向通用IO口。（×） 15.单片机89C51复位后，其PC指针初始化为0000H，使单片机从该地址单元开始执行程序。（） 16.在AT89S51中，当产生中断响应时，所有中断请求标志位都由硬件自动清零。（错） 17.AT89S51单片机可执行指令：MOV 35H，R3。（ × ） 18当向堆栈压入一个字节的数据后，SP中的内容减1。（×） 19程序计数器PC中装的内容是当前正在执行指令的地址。（

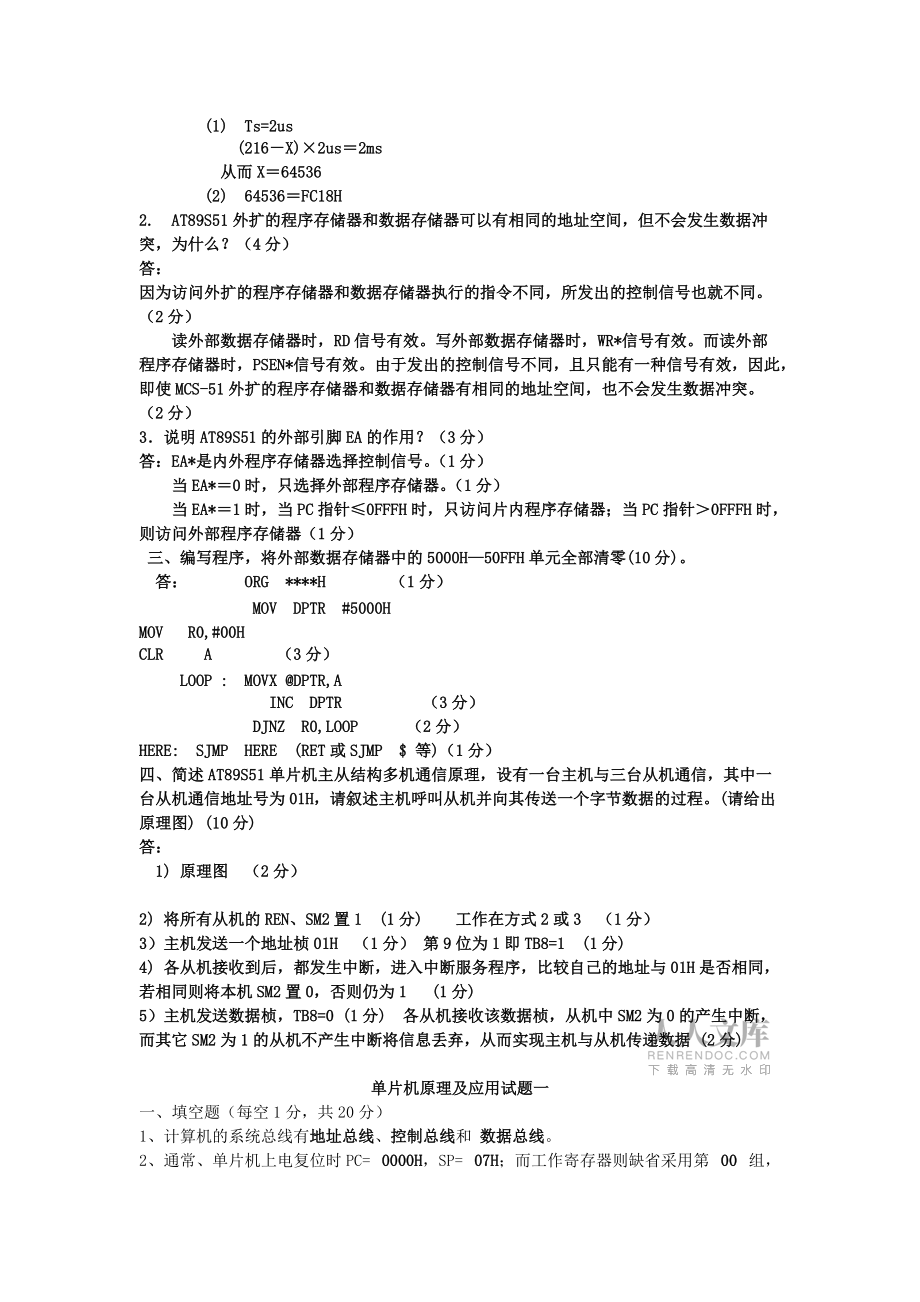

5、15;） 20AT89S51的定时器/计数器对外部脉冲进行计数时，要求输入的计数脉冲的高电平或低电平的持续时间不小于1个机器周期。（×） 21.判断指令的正误：MOV T0，#3CF0H；（×） 22.定时器T0中断可以被外部中断0中断（×） 23.指令中直接给出的操作数称为直接寻址。（×）二、简答题（13分）1. 采用6MHz的晶振，定时2ms，用定时器方式1时的初值应为多少？（请给出计算过程）（6分）答：(1) Ts=2us (216X)×2us2ms 从而X64536 (2) 64536FC18H 2. AT89S51外扩的程序存储器和数

6、据存储器可以有相同的地址空间，但不会发生数据冲突，为什么？（4分）答：因为访问外扩的程序存储器和数据存储器执行的指令不同，所发出的控制信号也就不同。（2分）读外部数据存储器时，RD信号有效。写外部数据存储器时，WR*信号有效。而读外部程序存储器时，PSEN*信号有效。由于发出的控制信号不同，且只能有一种信号有效，因此，即使MCS-51外扩的程序存储器和数据存储器有相同的地址空间，也不会发生数据冲突。（2分）3说明AT89S51的外部引脚EA的作用？（3分）答：EA*是内外程序存储器选择控制信号。（1分）当EA*0时，只选择外部程序存储器。（1分）当EA*1时，当PC指针0FFFH时，只访问片内

7、程序存储器；当PC指针0FFFH时，则访问外部程序存储器（1分） 三、编写程序，将外部数据存储器中的5000H50FFH单元全部清零(10分)。 答： ORG *H （1分） MOV DPTR #5000HMOV R0,#00HCLR A （3分） LOOP : MOVX DPTR,A INC DPTR （3分） DJNZ R0,LOOP （2分）HERE: SJMP HERE (RET或SJMP $ 等)（1分）四、简述AT89S51单片机主从结构多机通信原理，设有一台主机与三台从机通信，其中一台从机通信地址号为01H，请叙述主机呼叫从机并向其传送一个字节数据的过程。(请给出原理图) (10

8、分)答： 1) 原理图 （2分） 2) 将所有从机的REN、SM2置1 (1分) 工作在方式2或3 （1分）3）主机发送一个地址桢01H （1分） 第9位为1即TB8=1 (1分)4) 各从机接收到后，都发生中断，进入中断服务程序，比较自己的地址与01H是否相同，若相同则将本机SM2置0，否则仍为1 (1分)5）主机发送数据桢，TB8=0 (1分) 各从机接收该数据桢，从机中SM2为0的产生中断，而其它SM2为1的从机不产生中断将信息丢弃，从而实现主机与从机传递数据 (2分)单片机原理及应用试题一一、填空题（每空1分，共20分）1、计算机的系统总线有地址总线、控制总线和 数据总线。2、通常、单

9、片机上电复位时PC= 0000H，SP= 07H；而工作寄存器则缺省采用第 00 组，这组寄存器的地址范围是从00H - 07H。3、JZ e 的操作码地址为1000H，e=20H，它转移的目标地址为1022H。9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。10、半导体存储器的最重要的两个指标是 存储容量 和 存储速度 。11、若某8位D/A转换器的输出满刻度电压为+5V，则D/A转换器的分辨率为5/255=0.0196V。二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题1分，共10分）1、在CPU内部，反映程序运行状态或反映运算结果的一些特征寄存器是（ B ）（

10、A）PC   （B）PSW  （C）A    （D）SP2、要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（ B ）（A）MOV   （B）MOVX   （C）MOVC   （D）以上都是3、指令ALMP的跳转范围是（C）（A）256B   （B）1KB  （C）2KB  （D）64KB4、要使MCS-51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）（A）98H

11、; （B）84H   （C）42H    （D）22H5、各中断源发出的中断请求信号，都会记在MCS-51系统中的（ B ）（A）IE  （B）IP   （C）TCON  （D）SCON 6、CPU寻址外设端口地址的方法有两种，一种是统一编址，还有一种是（ C ）（A）混合编址 （B）动态编址 （C）独立编址（D）变址编址7、下列四条叙述中，有错误的一条是（ A ）（A）16根地址线的寻址空间可达1MB（B）内存储器的存储单元是按字节编址的（C）CPU中用于存放地址的寄存器称为地址寄存

12、器（D）地址总线上传送的只能是地址信息8、MCS-51外扩一个8255时，需占用（D）个端口地址（A）1个   （B）2个   （C）3个    （D）4个9、用MCS-51串行口扩展并行I/O口时，串行口工作方式应选择（A）（A）方式0  （B）方式1  （C）方式2  （D）方式310、某种存储器芯片是8KB*4/片，那么它的地址线根数是（ C ）（A）11根  （B）12根  （C）13根  （D）14根四、阅读或编写程序 1、阅读下列程序段并回答问题 。1）

13、、该程序执行何种操作?  2）、已知初值（60H）=23H，（61H）=61H，运行程序后（62H）=？ (7分)   CLR  C   MOV  A，#9AH   SUBB  A，60H   ADD A，61H   DA  A   MOV  62H，A    答： （1）、该程序是单字节BCD码运算，是将（61H）（60H）62H （2）、（62H）=38H2、编写一程序将片

14、外数据存储器中7000H70FFH单元全部清零。  (8分)ORG  1000HMOV  DPTR，#7000HCLR  AMOV  R0，ALOOP：MOVX DPTR,ADJNZ R0,LOOPSJMP  $单片机原理及应用试题二一、填空（每空 2 分，共 40 分） 4、ALE信号的作用是 低8位地址锁存  。 8、MOV A，40H 指令对于源超作数的寻址方式是直接寻址。 9、指令JB 0A7H，ABC的作用是 若P2口的第7位为1则跳转到ABC 。（0A7H是P2.7的地址）10、将CY与A的第0位的非求或的指令是

15、 ORL C，/ACC.0 ，若原A=0，执行后A= 0 。 2、已知A = 0F8H，当执行ADD A，#0A9H指令后，PSW中的OV、CY、AC、P各为多少？若是有符号数，A中的结果用十进制表示是多少？（共 5 分） 解答 OV：0、CY：1、AC：1、P：1 A：-953、两位十六进制数最多可以表示 256 个存储单元。 5、在89C51中，只有当EA引脚接 高 电平时，CPU才访问片内的Flash ROM。 8、当CPU访问片外的存储器时，其低八位地址由 P0 口提供，高八位地址由 P2 口提供，8位数据由 P0 口提供。9、在I/O口中，P0口在接LED时，必须提供上拉电阻，P3

16、口具有第二功能。 10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。F 11、是非题：是读端口还是读锁存器是用指令来区别的。T 13、是非题：中断的矢量地址位于RAM区中。F 16、是非题：在89C51中，当CPU访问片内、外ROM区时用MOVC指令，访问片外RAM区时用MOVX指令，访问片内RAM区时用MOV指令。T 19、是非题：工作寄存器区不允许做普通的RAM单元来使用。F 20、是非题：工作寄存器组是通过置位PSW中的RS0和RS1来切换的。T21、是非题：特殊功能寄存器可以当作普通的RAM单元来使用。F 22、是非题：访问128个位地址用位寻址方式，访问

17、低128字节单元用直接或间接寻址方式。T 23、是非题：堆栈指针SP的内容可指向片内00H7FH的任何RAM单元，系统复位后，SP初始化为00H。F 24、数据指针DPTR是一个 16 位的 特殊功能寄存器 寄存器。 25、是非题：DPTR只能当作一个16位的特殊功能寄存器来使用。F 26、是非题：程序计数器PC是一个可以寻址的特殊功能寄存器。F 28、当系统处于正常工作状态且振荡稳定后，在RST引脚上加一个 高 电平并维持 2 个机器周期，可将系统复位。 29、是非题：单片机89C51复位后，其PC指针初始化为0000H，使单片机从该地址单元开始执行程序。T 30、单片机89C51复位后，其

18、I/O口锁存器的值为 0FFH ，堆栈指针的值为 07H ，SBUF的值为 不定 ，内部RAM的值不受复位的影响，而其余寄存器的值全部为 0H 。 31、是非题：单片机系统上电后，其内部RAM的值是不确定的。T 33、在AT89S51中，有两种方式可使单片机退出空闲模式，其一是 任何的中断请求被响应 ，其二是 硬件复位 ；而只有 硬件复位 方式才能让进入掉电模式的单片机退出掉电模式。 34、 读锁存器是为了避免直接读端口引脚时，收到外部电路的干扰，而产生的误读现象。 36、以下哪一条指令的写法是错误的（ C ）。 A、MOV DPTR,#3F98H B、MOV R0,#0FEH C、MOV 5

19、0H,#0FC3DH D、INC R0 37、以下哪一条指令的写法是错误的（ D ）。 A、INC DPTR B、MOV R0,#0FEH C、DEC A D、PUSH A 38、以下哪一条指令的写法是错误的（ B ）。 A、MOVC A,A+DPTR B、MOV R0,#FEH C、CPL A D、PUSH ACC 39、是非题：在51系列单片机的指令系统中，其加法、减法、乘法和除法必须有累加器A的参与才能完成。T 40、以下哪一条是位操作指令（ B ）。 A、MOV P0，#0FFH B、CLR P1.0 C、CPL A D、POP PSW 41、以下哪一条是位操作指令（ B ）。 A、M

20、OV P1，#0FFH B、MOV C,ACC.1 C、CPL A D、POP PSW 42、以下哪一条是位操作指令（ B ）。 A、MOV P0，#0FFH B、SETB TR0 C、CPL R0 D、PUSH PSW 51、中断处理过程分为3个阶段，即 中断响应 、中断处理以及中断返回 。 53、是非题：在51系列单片机中，中断服务程序从矢量地址开始执行，一直到返回指令RETI为止。T 54、在51系列单片机执行中断服务程序时，为什么一般都要在矢量地址开始的地方放一条跳转指令？ 因为51系列单片机的两个相邻中断源中断服务程序入口地址相距只有8个单元，一般的中断服务程序是容纳不下的，因此一般

21、都要在相应的中断服务程序入口地址中放一条跳转指令。 55、为什么一般都把主程序的起始地址放在0030H之后？ 因为0000H0030H中有中断的矢量地址，为了避免冲突，一般都把主程序的起始地址放在0030H之后。 56、是非题：在执行子程序调用或执行中断服务程序时都将产生压栈的动作。T59、是非题：定时/计数器工作于计数方式时，是通过89C51的P3.4和P3.5对外部脉冲进行计数，当遇到脉冲下降沿时计数一次。T 60、是非题：定时/计数器在工作时需要消耗CPU的时间。F 61、是非题：定时/计数器的工作模式寄存器TMOD可以进行位寻址。F 62、是非题：定时/计数器在使用前和溢出后，必须对其

22、赋初值才能正常工作。F70、是非题：并行通信的优点是传送速度高，缺点是所需传送线较多，远距离通信不方便。T 71、是非题：串行通信的优点是只需一对传送线，成本低，适于远距离通信，缺点是传送速度较低。T 72 、串行通信有同步通信和异步通信两种通信方式。 73、在异步通信中，数据的帧格式定义一个字符由4部分组成，即： 起始位、数据位、奇偶校验位和停止位。 74、是非题：异步通信中，在线路上不传送字符时保持高电平。T 75、是非题：在异步通信的帧格式中，数据位是低位在前高位在后的排列方式。T76、是非题：异步通信中，波特率是指每秒传送二进制代码的位数，单位是b/s。T 77、串行通信中，为使设备同

23、步工作，需要通信双方有两个共同的要求，一是 通信双方必须采用统一的编码方式 ，二是 通信双方必须能产生相同的传送速率 。 84、设89S51的晶振频率为11.0592MHz，选用定时器T工作模式2作波特率发生器，波特率为2400b/s，且SMOD置0，则定时器的初值为 F4H 。86、以下哪种方式的接口总线最少？（ C ） A、SPI B、I2C C、单总线 D、并行通信 93、键盘可分为独立连接式和行列（矩阵）式两类。键盘可分为 编码式和非编码式两类。 94、LED数码管有静态显示和动态显示两种方式。 95、PC存放的内为：下一条要执行的指令的地址 。96、是非题：在A/D转换器中，逐次逼近

24、型在精度上不及双积分型，但双积分型在速度上较低。T 97、是非题：A/D转换的精度不仅取决于量化位数，还取决于参考电压。T 98、以下哪个是属于单片机系统前向通道的器件？（ A ） A、A/D转换 B、D/A转换 C、LED数码管 D、继电器 3、在中断服务程序中，至少应有一条（ D ）。（A）传送指令 （B）转移指令 （C）加法指令 （D）中断返回指令5.direct表示（ C ）A.8位立即数 B.16位立即数 C.8位直接地址 D.16位地址6.堆栈指针 SP是一个（ A ）位寄存器A.8 B.12 C.13 D.167.定时器/计数器工作方式选择中，当M1M011时，其工作方式（ D

25、）A.方式0 B.方式1 C.方式2 D.方式38. 定时器/计数器工作方式0为（ A）A.13位定时/计数方式 B.16位定时/计数方式 C.8位可自动装入计数初值方式 D.2个8位方式10.data表示（ C ）A.8位直接地址 B.16位地址 C.8位立即数 D.16位立即数11.主频为12MHz的单片机它的机器周期为（C ）A.1/12微秒微秒 C.1微秒 D.2微秒12.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应（ A ）。A.外部中断 0 B.外部中断 1 C.定时器 0中断 D.定时器1中断19在单片机中（ A ）为程序存储器。AROM B. RAM C

26、.EPROM D.EEPROM四.已知：（R1）=32H,(30H)=AAH,(31H)=BBH,(32H)=CCH,求执行下列指令后累加器A.50H.R6.32H.和P1口中的内容。(10分)MOV A ,#30HMOV 50H ,AMOV R6 ,31H MOV R1 ,31H MOV P1,32H解：上述指令执行后的操作结果为：A=30H(50H)=30HR6=BBH(32H)=BBHP1=BBH五、分析执行如下指令后，PSW中的Cy 、Ac、OV、P各为多少？ A中的结果用十进制表示是多少？（15分） MOV A,#85HADD A，#0AEHCy=1,Ac=1,OV=1,P=0。（A

27、）=51六、编程题： （每小题10分，共20分）2、试采用两种方法编制程序，开放定时器T1的溢出中断。（10分）解：编程如下： MOV IE,88H 或者MOV A8H,88H或者 SETB EA SETB ET11、编写一程序实现将1000H单元开始的100个单元的数据转移到2000H开始的单元中。（8分） ORG 0000HMOV DPTR， #1000H ；给源数据块地址指针DPTR赋初值MOV P2，#20H ；给目的数据块地址指针P2和R0赋初值MOV R0，#00HLOOP： MOVX A，DPTRMOVX R0，AINC DPTRINC R0CJNE R0，#64H，LOOPSJ

28、MP $2、设R0=20H，R1=25H，（20H）=80H，（21H）=90H，（22H）=A0H，（25H）=A0H，（26H）=6FH，（27H），下列程序执行后，结果如何？ （7分） (20H)=20H (21H)=00H (22H)=17H (23H)=01H CY=1 A=17H R0=23H R1=28HCLR CMOV R2，#3LOOP：MOV A，R0ADDC A,R1MOV R0,AINC R0INC R1DJNZ R2,LOOPJNC NEXTMOV R0,#01HSJMP $NEXT：DEC R0SJMP $单片机原理及应用试卷A 题号一二三四五六七八九总分得分一、填

29、空题（每空1分，共20分）1、单片微型计算机由CPU、存储器和 I/O 三部分组成。2、MCS-51系统中，当信号有效时，表示从P0口稳定地送出了低8位地址。3、访问8031片外数据存储器采用的是 寄存器间接 寻址方式。4、累加器（A）=80H，执行完指令 ADD A，#83H后，进位位CY= 1 。5、指令LCALL 37B0H，首地址在2000H，所完成的操作是2003H入栈，37B0H送入PC。6、51有 5个 中断源，有2个中断优先级，优先级由软件填写特殊功能寄存器IP 加以选择。7、在变址寻址方式中，以A作为变址寄存器，以PC或DPTR作基址寄存器。8、中断请求信号有 电平 触发和

30、脉冲 触发两种触发方式9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。10、74LS273通常用来作简单 输出 接口扩展；而74LS244则常用来作简单 输入 接口扩展。11、51的并行I/O口信息有 读引脚 和 读锁存器 两种读取方法，读改写操作是针对并行I/O口内的锁存器进行的。12、A/D转换器的三个重要指标是转换速度、 分辨率 和 转换精度。二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题1.分，共10分）1、计算机能识别的语言是（ C ）。（A）汇编语言 （B）自然语言 （C）机器语言 （C）高级语言2、MCS-51单片机外扩存储器芯片时，4个I/O口中用

31、作数据总线的是（ B ）。（A）P0和P2口 （B）P0口 （C）P2和P3口 （D）P2口3、在中断服务程序中，至少应有一条（ D ）。（A）传送指令 （B）转移指令 （C）加法指令 （D）中断返回指令4、访问外部数据存储器时，不起作用的信号是（ C ）。（A） （B） （C） （D）ALE 5、以下指令中，属于单纯读引脚的指令是（ C ）。（A）MOV P1，A （B）ORL P1，#0FH （C）MOVC C ，P1.5 （D）DJNZ P1，LAB6、使用定时器T1时，有几种工作模式（ C ）。（A）1种 （B）2种 （C）3种 （D）4种7、若MCS-51中断源都编程为同级，当它们同

32、时申请中断时，CPU首先响应（ B ）。（A） （B） （C）T1 （D）T08、MCS-51响应中断时，下面哪一个条件不是必须的（ C ）。A、当前指令执行完毕 B、中断是开放的 C、没有同级或高级中断服务 D、必须有RETI指令9、如果8255端口A设置为方式2，则端口B设置为（ A ）。（A）只可以方式0 （B）也可以方式2 （C）除方式2外，其它方式均可 （D）任意方式10、当MCS-51进行多机通讯时，串行接口的工作方式应选为（ C ）。（A）方式0 （B）方式1 （C）方式2 （D）方式0或方式2三、简答题 （每题5分，共20分）1、MCS-51单片机内部包括哪些主要逻辑功能部件？

33、答：MCS-51单片机主要由下列部件组成：1个8位CPU；1个片内振荡器及时钟电路；4KBROM程序存储器，256BRAM；21个特殊功能寄存器；2个16位定时/计数器；4个8位并行I/O口及1个可编程全双工串行接口；可寻址64KB的外部数据存储器空间；5个中断源、两个优先级中断嵌套中断结构。2、 MCS-51单片机内部有几个定时/计数器？它们由哪些寄存器组成？答：MCS-51单片机内部有两个16位可编程的定时/计数器，简称定时器0（T0）和定时器1（T1）。它们分别由方式寄存器TMOD、控制寄存器TCON和数据寄存器TH0、TL0，TH1、TL1组成。3、 单片机对中断优先级的处理原则是什么

34、？答：（1）低优先级中断源可被高优先级中断源所中断，而高优先级中断源不能被任何中断源所中断；（2）一种中断源（不管是高优先级还是低优先级）一旦得到响应，与它同级的中断源不能再中断它。当同时收到几个同一优先级的中断时，响应哪一个中断源取决于内部查询顺序。其优先级排列如下： 中断源 同级内的中断优先级外部中断0 最高定时器/计数器0溢出中断外部中断1定时器/计数器1溢出中断串行口中断 最低4、8255有哪几种工作方式？怎样选择其工作方式？答：8255A有三种工作方式： 方式0：基本输入/输出方式。方式1：选通输入输出方式。方式2：双向总线方式。8255的工作方式选择是通过对控制口输入控制字来实现的。
