连铸机机械设备安装、维修说明书

1、精品设备安装维护说明书天津天丰钢铁有限公司R8m四机四流方/矩形坯连铸机设备安装维护说明书编制:饶辉端审核:姜利生批准:陈忠启武汉大西洋连铸设备工程有限责任公司二OO六年十一月1.0、前言本连铸机机械设备安装、维修说明书是天津天丰钢铁有限公司R8米四机四流方矩形坯连铸机的机械设备的结构形式、性能和技术参数、安装及验收、维修、试车要求的说明,其目的是使用户以及施工安装单位对连铸机机械设备有一个比较全面的了解,以利于连铸机的设备安装调试、热负荷试车及建成投产的顺利进行。2.0、连铸机主要工艺参数及机械设备2.1 、工艺参数1、冶炼设备:转炉2、转炉座数:1座3、转炉工程容量:40t4、转炉出钢量:

2、平均:43t；最大:45t5、转炉平均冶炼周期:28min6、连铸机弧形半径:R8/16m7、台数xM数数：1*4*48、流间距:1400mm9、冶金长度:12.35m10、铸坯断面:150*150mm2；165*280mm2；200*200mm2；试车断面:180*330mm211、定尺长度:36m12、铸机拉速:断面平均拉速(m/min)最大拉速(m/min)150*1502.22.8165*2801.11.6200*2001.31.8180*3300.91.313、浇铸钢种:普碳钢、低合金钢、优质钢2.2 主要机械设备:设备的各部件或零件严格按照各设备施工图纸及其中的有关技术要求进行安装

3、、并应符合下列诸技术条件:JB/ZQ4000.-86焊接件通用技术要求JB/ZQ4000.10-86涂装通用技术要求YB9244-92冶金机械设备安装工程质量检验评定标准YB3217-82冶金机械加工产品防锈技术条件YB9246-92冶金液压、气动和润滑系统安装工程质量检验评定标准（炼钢设备）（液压气动和润滑系统）（通用）（炼钢设备）（ 轧钢设备）YBJ201-85冶金机械设备安装工程施工及验收规范YBJ207-83冶金机械设备安装工程施工及验收规范YBJ202-83冶金机械设备安装工程施工及验收规范YB9249-93冶金机械设备安装工程施工及验收规范所有设备本体除加工面外均涂苹果绿。车间管道

4、颜色按GB2893-82安全色、GB7231-87工业管路的基本识别色和识别符号的规定。基本识别色安全色1、蒸汽管铅色2、生产水管生产水管绿色3、热水管热水管绿色4、烟气管烟气管黑色5、压缩空气管压缩空气管浅蓝色6、氧气管氧气管浅蓝色黄/黑7、乙炔气管乙快气管黄褐色黄/8、煤气管道煤气管道黄褐色黄/9、氮气管道氮气管道黄褐色3.2连铸机安装主要中心线（图号:WAM157T100100-1）1、为了便于连铸机主机的安装,将设连铸机弧线段安装图（图号:WAM157T100100-15/5）2、安装图上的代号说明如下:“0C/L机R8m弧垂直中心线与辐面交点，此点为永久基准点，建议设在铸机两侧，连铸

5、机其他设备的安装测量都以此点为基准；另外铸机外弧基准线与辊面的交点也可在铸机两侧设永久基准点。永久基准点按YBJ202-83冶金机械设备安装工程施工及验收规范（炼钢设备）中连续铸钢设备（第四节）中“4.1.1.1和4.1.1.2的要求设置。”“A”C/K拉矫辐轴心线；“BC/垃矫机R16m弧垂直中心线上辐子轴心线；“CC/垃矫机脱坯处下辐轴心线；“D”C/导向段支承辐轴心线；“EC/L向段支承辐轴心线；“FC/L向段支承辐轴心线；“GC/导向段调整辐轴心线；“H”C/导向段调整辐轴心线；“I”C铸机外弧基准线与铸机R8m弧水平中心线交点；“JC出锭杆下支承辐轴心线；“KC/引定杆下支承辐轴心线

6、；“LC/L定杆支承辐轴心线；“MC/可定杆存放传动装置轴心线；“NC/匚冷一段安装耳轴轴心线；2.1、 拉矫机上A：BC/击其他辐子按连铸机工艺总图和拉矫机总装配图尺寸正确就位,R8m弧上的辊子用对弧样板校核。2.2、 结晶器振动装置按连铸工艺总图及振动装置单体设备总图尺寸正确就位后,振动装置的结晶器安装面与固定架上安装基准面应为水平（安装时振幅调为零）。2.3、 其余各设备请按连铸机工艺总图和单体设备总图尺寸安装调整就位。2.4、 安装过程中,应检查所有的设备是否在铸流中心线上。2.5、 完成上述所有步骤之后,就可将各设备牢固定位。4.0、连铸机主要机械设备说明电气系统、大包称量系统、自动

7、火焰切割机、液压站、润滑系统、出坯系统等和电机、减速机等等标准件和外购件详见各生产厂家的相关说明书及资料。4.1.1、 100t钢包回转台（图号:WAM157T110100）4.1.2、 性能及结构说明钢包回转台位于浇注平台前混凝土基础上,用来接受并支承盛满钢水的钢包,在连铸机开始浇注前将钢包旋转到浇注位。为中间灌提供钢水。当钢包中的钢水浇注完时（或是出现事故时）,可将钢水包旋转180,更换钢包以实现连浇。为更好地提高设备的使用效率,减轻工人的操作强度,钢包回转台采用自动定位系统:当钢包旋转至浇注位时,钢包回转台自动停止。钢包回转台的两个座包位均安装了钢包称重传感器。事故驱动采用EPS应急电源

8、,在事故状态下,将钢包从浇注位旋至受包位。4.1.3、 主要技术参数序号名称规格型号1 最大承载能力200t（单臂最大承载100t）2 回转半径3.5M3 回转速度1r/min4回转传动电机YZP180L-8,功率11kw,转速735rpm5回转减速机GTSH350F,速比i=106.1电机至回转台总减速比:i=679.346回转支承型号131.45.2240（徐州回转支承厂）4.1.4、 安装、试车及验收要求回转支承与回转臂联接螺栓及回转支承与底座法兰处螺栓在装配时螺栓须有预紧力,每个螺栓预紧力的大小应根据JB2300-84的要求,达到螺栓材料屈服强度的0.7倍,底座与基础处的螺栓预紧力为9

9、00KN；支座与回转支承的紧固螺栓预紧扭矩为2100N?m。装配好后应进行空载和负荷试运转,在最大静负荷条件下,即一侧为100吨而另一侧无载荷和两侧各为100吨,不允许有卡啃、憋劲及点头现象。安装要求时,回转过程中动作应灵活、平稳可靠序号部位安装精度1 机座的纵横向中心线极限偏差1.5mm2 标高极限偏差1mm3 回转臂支承平面的水平度公差0.05/10004 加载（即100吨时）回转臂的下挠量1/6005 （不包括回转支承间隙而产生的下挠量）回转臂上支承钢包的四个支承面高低差。3mm调整主接近开关位置,以满足钢包定位要求。4.1.5、 维护要求4.1.5.1、 定期检查EPS电源系统,以保证

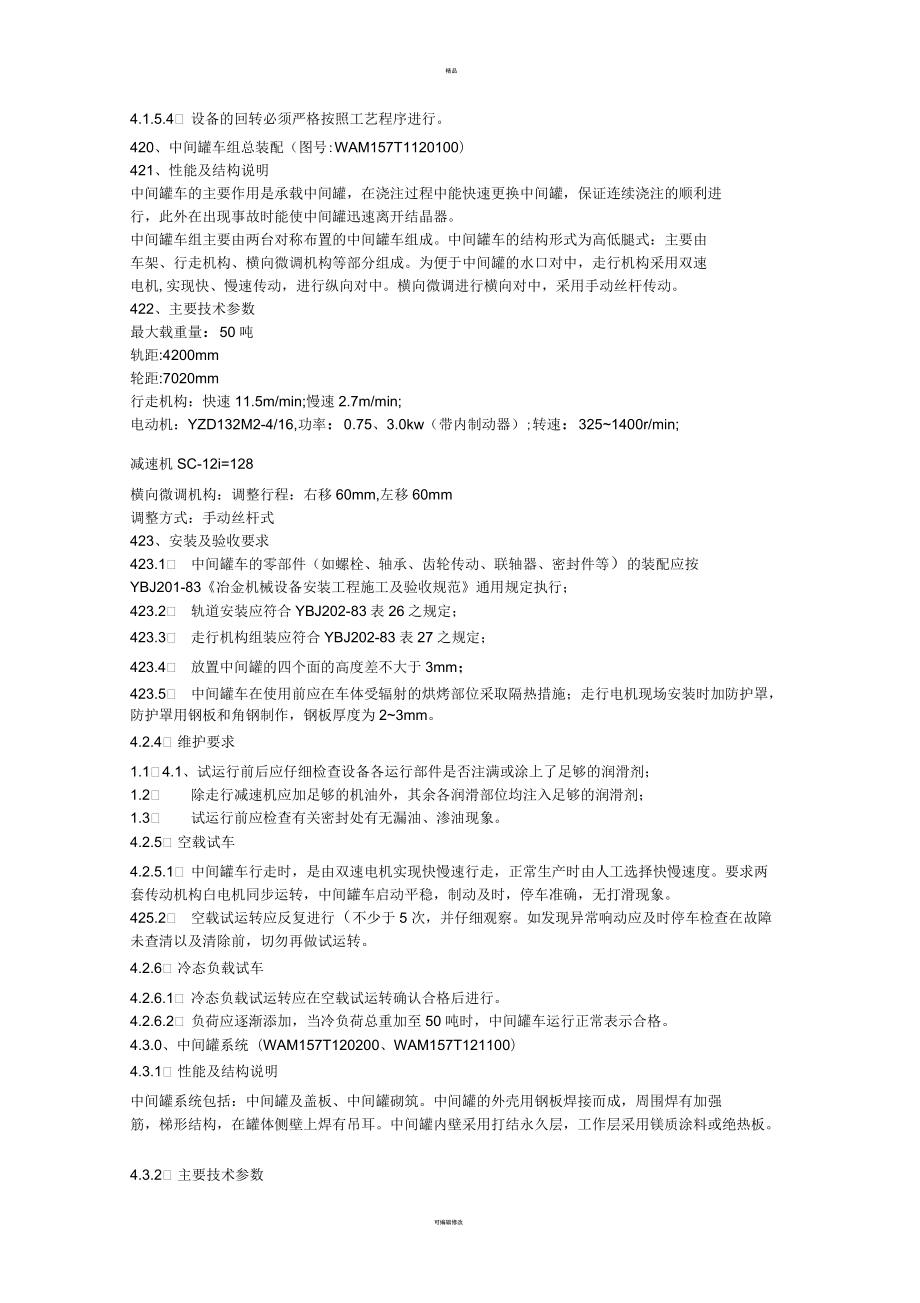

10、事故或停电时,能够驱动回转；4.1.5.2、 定期检查润滑系统,并及时为润滑点填充润滑剂,以保证设备在正常运行时,能够得到有效的润滑,避免不必要的设备损伤。4.1.5.3、 电动机、减速机应按照其生产厂家提供的说明书进行维护。4.1.5.4、 设备的回转必须严格按照工艺程序进行。420、中间罐车组总装配（图号:WAM157T1120100）421、性能及结构说明中间罐车的主要作用是承载中间罐，在浇注过程中能快速更换中间罐，保证连续浇注的顺利进行，此外在出现事故时能使中间罐迅速离开结晶器。中间罐车组主要由两台对称布置的中间罐车组成。中间罐车的结构形式为高低腿式：主要由车架、行走机构、横向微调机构

11、等部分组成。为便于中间罐的水口对中，走行机构采用双速电机,实现快、慢速传动，进行纵向对中。横向微调进行横向对中，采用手动丝杆传动。422、主要技术参数最大载重量：50吨轨距:4200mm轮距:7020mm行走机构：快速11.5m/min;慢速2.7m/min;电动机：YZD132M2-4/16,功率：0.75、3.0kw（带内制动器）;转速：3251400r/min;减速机SC-12i=128横向微调机构：调整行程：右移60mm,左移60mm调整方式：手动丝杆式423、安装及验收要求423.1、 中间罐车的零部件（如螺栓、轴承、齿轮传动、联轴器、密封件等）的装配应按YBJ201-83冶金机械设

12、备安装工程施工及验收规范通用规定执行；423.2、 轨道安装应符合YBJ202-83表26之规定；423.3、 走行机构组装应符合YBJ202-83表27之规定；423.4、 放置中间罐的四个面的高度差不大于3mm；423.5、 中间罐车在使用前应在车体受辐射的烘烤部位采取隔热措施；走行电机现场安装时加防护罩，防护罩用钢板和角钢制作，钢板厚度为23mm。4.2.4、 维护要求1.1、 4.1、试运行前后应仔细检查设备各运行部件是否注满或涂上了足够的润滑剂；1.2、 除走行减速机应加足够的机油外，其余各润滑部位均注入足够的润滑剂；1.3、 试运行前应检查有关密封处有无漏油、渗油现象。4.2.5、

13、 空载试车4.2.5.1、 中间罐车行走时，是由双速电机实现快慢速行走，正常生产时由人工选择快慢速度。要求两套传动机构白电机同步运转，中间罐车启动平稳，制动及时，停车准确，无打滑现象。425.2、 空载试运转应反复进行（不少于5次，并仔细观察。如发现异常响动应及时停车检查在故障未查清以及清除前，切勿再做试运转。4.2.6、 冷态负载试车4.2.6.1、 冷态负载试运转应在空载试运转确认合格后进行。4.2.6.2、 负荷应逐渐添加，当冷负荷总重加至50吨时，中间罐车运行正常表示合格。4.3.0、中间罐系统（WAM157T120200、WAM157T121100）4.3.1、 性能及结构说明中间罐

14、系统包括：中间罐及盖板、中间罐砌筑。中间罐的外壳用钢板焊接而成，周围焊有加强筋，梯形结构，在罐体侧壁上焊有吊耳。中间罐内壁采用打结永久层，工作层采用镁质涂料或绝热板。4.3.2、 主要技术参数中间罐：工作液面高度：700mm；溢流液面高度:800mm；工作容量:18t；最大容量:22t；4.3.3、 维护要求4.3.3.1、 应注意中间罐的工作液面高度,以免对设备及铸坯产生不利因素。4.3.3.2、 应注意中间罐的耐火材料的使用情况,定期修补。4.4.0、结晶器（图号:WAM157130100）4.4.1、 、性能及机构说明结晶器安装在振动架上,其主要是使钢水在其中按所需断面初步凝结成型,使注

15、入结晶器铜管中的钢水快速冷却,与铜管相接触的钢水结壳,在引定头拉出结晶器铜管后,所凝结的坯壳能承受钢水的静压力实现一次冷却。主要由铜管、内水套、外水套、上下密封法兰、各类密封圈、足辊等组成。铜管材质为含银铜、内壁镀铬。内水套为不锈钢整体成形水套,以保证水缝均匀。铜管上端固定,下端自由,以适应铜管冷热急剧变化带来的纵向伸缩。结晶器用来快速松开螺栓固定在振动装置的框架上,定位采用面、销定位方式。进出水用O型圈密封,自动接通。4.4.2、 主要技术参数浇注铸坯断面尺寸:150*150、165*280、200*200、180*330；结晶器铜管长度:900mm；水缝宽度:4mm；足辊:1排共2对；4.

16、4.3、 安装及验收要求结晶器铜管应由专业制造厂家制造,铜管各尺寸及各部位加工精度以及倒锥度、形位公差应按图纸制造和验收。铜管绝对不得有裂纹夹渣等缺陷。结晶器在组装时,应特别注意各密封件的安装,各密封件应先置于涂有902硅胶水的密封槽中,然后再将铜管套入密封件中,密封件的拉伸应均匀,水套应严格按施工图中的各项要求进行加工,应保证水套的内壁与铜管的外壁在四周上的间隙为4毫米。在安装上下法兰螺栓时,首先应将902硅胶涂在螺纹处,然后再将螺栓拧紧。待全部装配好后,检查各定位尺寸是否正确。结晶器纵、横向中心线极限偏差为0.5mm。标高极限偏差为1mm。结晶器与足辐的对弧公差为0.2mm,应用对弧样板以

17、结晶器外弧面为基准进行检查。在确认各安装合格后进行水压试验，试验压力为1.25MPa,并保持15分钟，然后再降至工作压力1.0MPa,检查所有焊缝和接口,不得有渗漏现象。在生产过程中装在振动台架上的结晶器都必须是经过严格试压后合格的,在浇注过程中如果发现有渗水现象必须及时更换。4.4.4、 维护要求4.4.4.1、 对于结晶器,必须定期检查其密封性能和循环水冷系统的冷却情况,防止事故的发生。4.4.4.2、 在结晶器的更换之后,检查结晶器的安装情况,不得在安装或更换时有任何的较大的安装偏差,以免对铸坯的形成产生影响。4.5.0、振动装置（图号:WAM157140100）4.5.1、 性能及结构

18、说明采用短臂四连杆仿弧机构,布置在外弧侧。振动装置主要由振动框架、上下连杆、销轴部件、组合偏心装置、传动装置等组成。振动框架内焊有供结晶器冷却的进、回水通道,与结晶器联接面采用结晶器快速连接用定位面和定位销孔。上连杆两端轴承采用圆柱滚子轴承,运转精度高、无侧隙。下连杆为整体结构,两端轴承为双列向心球面滚子轴承,承载能力大且能补偿安装等误差。组合偏心装置主要由两组不同偏心距的轴及轴套组成，调节其中的偏心距即可得到不同的组合，以改变振幅。传动装置主要由交流变频电机、减速器等组成，改变供电频率即可改变振动频率。4.5.2、 主要技术参数振动频率：0240次/分；振幅:06.5mm;振动曲线：正弦；电

19、机型号：YZP180L-6功率：N=15kw转速：n=975rpm;减速机型号ilBY160-4-IS速比:i=44.5.3、 安装及验收要求安装要求应符合冶金部标准YB202-83中有关规定。在安装过程中，先调整偏心套，将振幅设为零，再调整振动框架与钢结构之间的垫片组，以保证振动台架的标高、水平和纵横向中心位置；结晶器与振动架之间进出水口的密封应严密，试验压力为1.25MPa进行通水试验，试验时间为15分钟，在这期间不得有渗漏现象，结晶器与振动装置的安装应符合下表各项规定：名称极限偏差水平度公差纵向中心线横向中心线标高振动装置及振动框架1i0.5垃50.1/1000结晶器由5由5小在安装振动

20、装置时应以铸机外弧基准线与铸机R8m弧水平中心线交点“I为基准点，振动台架上表面（即支承结晶器的平面）的标高为+6.670米。整个装置的安装是以振幅为零，以该设备总图上基本尺寸为依据进行。在结晶器安装之前，应进行无负荷试车运转并检查各部件的运转情况，观察运转是否正常，如果有异常声响或情况，应反复调整有关部位的零部件，直至达到要求为止。振动装置横向偏摆不得大于0.15mm。试车前有关部位应按要求加满润滑剂。4.5.4、 维护要求4.5.4.1、 定期检查集中润滑点的供油情况，并定期给油。4.5.4.2、 对于其它部件如电动机、联轴器等，应遵循制造厂提供的相应维护规程进行维护。4.6.0、二冷一段

21、总装配（图号:WAM157T150100、WAM157T140200）4.6.1、 性能及结构说明二冷一段总装配由二冷一段本体、二冷安装套件等组成。二冷一段设计体现整体更换，线外调整的思想。二冷一段设置了足辐区喷淋水的快速接通、二冷水一段的快速接通。二冷一段由精确定位的销轴定位，通过长螺栓将二冷一段本体的轴固定在半圆形叉口上，吊装定位方便、牢靠。二冷一段主要由框架、外弧辐子、二冷水管等组成。辐子轴承座通过垫板调整其位置。二冷一段框架上设有定位基准面定位基准不用不锈钢堆焊后加工。4.6.2、 主要技术参数180*330二冷一段：外弧7个辐子，内弧6个辐子。辐子直径：（）140mm4.6.3、 安

22、装要求安装时，通过用垫片调整，必须保证外弧实辐与连铸机的铸坯的外弧线相切，对弧公差为0.3mm,应用对弧样板检查。辐子安装后辐面与铸机中心线不发生偏斜，其它安装尺寸应严格按照施工图中尺寸安装，安装后，辐子应转动灵活，不能有卡阻现象。本二冷一段为整体快换结构，应按工艺总图严格保证N点尺寸；其纵向中心线极限偏差为由25mm；标高极限偏差为垃25mm；水平度公差为0.1/1000。4.6.4、 维护要求4.6.4.1、 定期检查各辊子的润滑状况,并及时的为各润滑点添加润滑脂；4.6.4.2、 在安装完毕后,应检查各处的密封性能。4.7.0、喷淋集管（图号:WAM157T140300）4.7.1、 性

23、能及结构说明喷淋集管位于结晶器下方,由喷淋管（为弧形方管,在上装有不同型号、流量的喷嘴）、支架等组成。支架固定在二冷一段或钢结构上,弧形喷淋集管用螺栓固定在支架上。进出水管用带活接头软管联接。它的主要作用是对拉出结晶器后的铸坯进一步冷却凝固。其主要由三段构成:0、1段安装在二冷一段上；2段安装在钢结构梁上；三段均为全水冷却。4.7.2、 主要技术参数180*330断面:0段采用矩形水喷嘴,1、2段采用全锥形水喷嘴。4.7.3、 安装及维护要求安装在喷淋集管上的喷嘴位置及型号应准确,各段喷嘴至铸坯表面的距离应符合图纸要求,误差w2mm,头处不应有渗漏现象。喷嘴的各项性能应符合国家及厂家的有关规范

24、，如果有异常现象,检查是否在喷淋管中有杂物,或喷嘴不合格,总之排除异常现象方可使用。4.8.1、 导向段（图号:WAM157160100）4.8.1、 性能及结构说明导向段由导向辊、支承辊、限位辊、支座等部分组成。4.8.2、 主要技术参数辐径：（）265mm辊身长度:420mm装配后所形成弧形半径:8m4.8.3、 安装及验收要求各横梁、支座的安装应按图中各尺寸进行,安装时用垫片调整,使辊面保持水平,辊自与纵横向中心线不得偏斜,以免导致铸坯及引定杆跑偏。安装应符合YBJ202-83表14、15的规定；对弧应用对弧样板检查。底座纵向中心线极限偏差为1mm；标高极限偏差为0.5mm；水平度公差为

25、0.1/1000；对弧公差为0.3mm。4.8.4、 试车要求导向段在现场安装就位后,各安装尺寸必须准确然后将引定杆向结晶器内运送。第一次运送时,当引定杆通过每个导向辊时,应记录下引定杆在每个导向辊处的情况,如果每个导向辊都与引定杆外弧接触较好,此时即可快速将引定杆来回输送几次。在运送过程冲,引定杆应运行平稳,并能顺利地进入结晶器,若有不正常现象,应进行相应的调整,使引定杆运行达到上述要求为止。4.8.5、 维护定期检查各点润滑情况,辊子是否转动灵活。4.9.1、 拉矫机（图号:WAM157T180100/180200/182000/180500）拉矫机的主要功能是将引定杆送入结晶器并在浇注状

26、态下克服拉坯过程中的各种阻力且对铸坯进行连续矫直,使铸坯源源不断的由结晶器向出坯方向运动。拉矫机主要由机架、辊子装配、传动装置、液压缸、润滑配管、液压配管、隔热罩等部件组成,其中机架为矩形断面的焊接结构,通水内冷。传动装置由交流变频电机、两级涡轮减速机、万向接轴组成。辊子为锻钢,两端轴承为双列向心球面大间隙辊子轴承。辊子轴承座与铸坯之间设置通水冷却的隔热板,辊子自身通过旋转接头通水内冷。上下辊集中驱动,其轴承座嵌在机架导向装置中,由液压缸升降轴承座来调整上下辊开口度。4.9.2、 主要技术参数铸坯断面尺寸:150*150、165*280、200*200、180*330（单位mm*mm）拉矫机半

27、径:R8m/16m两点矫直拉矫机速度:Vmax=5.0m/min；Vmin=0.5m/min传动方式:上下辊分别单独驱动电动机:YZPF132M-4N=7.54kwn=1450r/min减速机：第一级：i1=10；第二级i2=31.5;1总=i1*i2=315上拉矫辊调节方式:液压缸压下液压缸参数序号名称参数（缸一）参数（缸二）1 缸径（）160mm（）160mm2 活塞杆直径（）100mm（）100mm3 行程150mm380mm4 工作压力25MPa25MPa5 工作介质水乙二醇水乙二醇6 上下辐开口度最小110mm，最大280mm最小150mm，最大480mm7 分离辊调节方式液压缸压下

28、辊子参数上拉矫辊自由辊分离辊辐子直径（mm）（）320（）300。300辊身长度（mm）370400400辊子材质42CrMo4.9.3、 安装及试车要求拉矫机的安装后,调试及验收应按YBJ201-83冶金机械设备安装工程施工及验收规范通用规定中的有关要求进行。拉矫机安装后，其底座、下辐的纵向及横向中心线上的极限偏差为3.5mm,其标高极限偏差为M.3mm,水平度公差控制在0.15/1000之内，上辐应在拉矫机中心线上，其极限偏差应小于1mm,两辊的水平度极限偏差应小于0.5mm。待拉矫机组装好后进行试运转,先开启电动机,仔细观察减速机及辊子运转是否正常,不得有异常现象；然后再对上拉矫辊进行试

29、验,在试验过程中,上拉矫辊动作应灵活,同时检测上下拉矫辊面之间开口度尺寸,此开口度尺寸应符合图中所注要求。对水系统的试验,各管接头处不得有渗漏现象,对液压系统试验应按额定工作压力的1.25倍进行压力试验,保压15分钟,在此期间各管接头处不得有渗漏现象,液压缸内漏按有关规定及标准进行检测,待以上各试验项目检测完后方可出厂。4.9.4、 维护4.9.4.1、定期检查各点润滑情况,并定期给油。4.9.4.2、 定期检查辊子是否转动灵活。4.9.4.3、对于电机、减速机等,应遵循制造厂提供的相应维护规程进行维护。4.10.0、引锭杆存放装置（图号:WAM157T170200）4.10.1、 性能及结构

30、说明引锭杆由引锭头、杆身、齿条及联接件组成。引锭头、杆身为合金钢焊接件。不同断面的引锭头共用一个引定杆身,杆身的外弧侧装有齿条,齿条与引锭杆存放装置的小齿轮啮合,开动引锭杆存放装置电动机,能使引锭杆送入拉矫机或回到存放位置。它的主要作用是开浇前用引锭头堵住结晶器下口,浇注时把初凝的铸坯拉出结晶器,引入拉矫机。引锭头与过渡段为铰连接结构,并镶入一弹簧板,即使在引锭杆有所变形的情况下也可使引锭头顺利地进入结晶器。4.10.2、 主要技术参数引锭头尺寸:180mm*330mm引锭杆外弧侧弧半径:R8m弧度:87.84引锭杆杆身断面尺寸:140*350、140*160（mm*mm）引锭杆主要材质:42

31、CrMo4.10.3、 安装及维护要求引锭杆在装配时需符合JB/ZQ4000.9-86装配通用技术条件的规定。在过渡段、引锭头与引锭杆身装配完成后,用测弧板沿外弧侧检查引锭杆各件的外弧偏差:半径误差：AR62mm侧面与外弧面的垂直误差：0.2mm杆件装配好后不得涂漆并严防油脂污染,在运输、安装和使用过程中严禁碰撞而造成变形,在拆卸引锭杆之前应在每个相配的联接处标以记号,以便于再次组装。4.11.1、 切割辊道（图号:WAM157T220100）4.11.1、 性能和结构说明切割辊道位于拉矫机后自动火焰切割机前,切前辊道为分流辊道,每流辊道由7个辊子组成；辊子及支架通水冷却。4.11.2、 主要

32、技术参数辐子直径：（）265辊身长度:410mm4.11.3、 安装及维护要求首先装好横梁及其上的辊道支架,然后将已经装配好的辊子安装在辊道支架上,辊道装配时,要求辊子转动自如,各辊子的安装要求应符合YBJ202-83之4.2.1的规定,即辊道的纵向中心线极限偏差为十mm,各辐轴线对横向基准线的极限偏差为左mm,且对纵向基准线的垂直度公差为0.15/1000，相邻两辐偏斜方向宜相反，各辐的标高极限偏差为M.5mm,且轴向水平度公差为0.15/1000,相邻两辊倾斜方向宜相反。4.12.0、压紧辊（图号:WAM157T220200）4.12.1、 性能及结构说明压紧辊装置主要由机架、压紧辊、液压

33、缸、传动装置（交流变频驱动）等组成。压紧辊装置的机架安装在切前辊道支架上,传动装置由交流变频电机、两级蜗轮减速器、万向联轴器组成。压紧辊、轴承座通水冷却。4.12.2、 主要技术参数序号名称规格型号1 运行速度04.5m/min2 辐径（）320mm3 辊身长度370mm4 液压缸（）125*（）90*260（径*杆径*行程），工作压力：38MPa5 电动机YZP112M-4,N=4KW,转速n=960r/min6 平面包络减速机第一级：i1=10,第二级：i2=32,总速比：i=3204.12.3、 安装及维护要求压紧辊装置在切割前辊道支架上,安装好后应在滑块处涂上润滑脂,以保证压紧辊上下运

34、行灵活。待组装好后进行试运转,仔细观察减速机及辊子运转是否正常。4.13.0、切后及运输辊道（图号:WAM157T230100、230200）4.13.1、 性能及结构说明切后辊道位于自动火焰切割机后,切后及运输辊道为分流辊道,每流辊道由辊子、辊道支架、横梁、传动装置等组成；辊子及支架通水冷却。它的主要作用是输送自动火焰切割机按定尺长度切割的铸坯。4.13.2、 主要技术参数序号名称规格型号1 辊面线速度27.7m/min2 辐子直径（）265mm3 辊身有效长度250mm4 电动机YZR160M1-6,N=5.5KW,转速n=933r/min5 减速机ZLH42.5-13-n,速比：i=28

35、4.13.3、 安装及试车要求首先装好横梁及其上的辊道支架,然后经已经装配好的辊子安装在辊道支架上,辊道装配时,要求辊子转动自如,各辊子的安装要求应符合YBJ202-83之4.2.1的规定。在安装传动链时,要求松紧合适。仔细检查各处链条是否安装正确,然后在链条上涂上润滑剂,并进行试运转12小时（正反转交替进行）,要求各辊子运转平稳无跳动等异常现象,然后放上冷铸坯,再进行若干次试运转,直至满足设计要求为止。4.14.0、出坯辊道（图号:WAM157T230300）4.14.1、 性能及结构说明出坯辊道位于运输辊道之后,为四流共用长辊道,采用集中链传动。4.14.2、 主要技术参数序号名称规格型号

36、1辊面线速度29.8m/min2辐子直径（）315mm3辊身长度4800mm4电动机YZR160M2-6,N=7.5KW,转速n=948r/min,S35减速机ZLH42.5-14-n,速比：i=31.54.14.3、 安装及维护要求检查各基础标高是否与图纸相符。首先装好支座及其上的辊道支架,然后将已经装配好的辊子安装在辊道支架上,辊道装配时,要求辊子转动灵活自如,各辊子的安装要求应符合YBJ202-83之4.2.1的规定,即辊道的纵向中心线极限偏差为mm,各辐轴线对横向基准线的极限偏差为七mm,且对纵向基准线的垂直度公差为0.15/1000，相邻两辐偏斜方向宜相反，各辐的标高极限偏差为i0.

37、5mm,且轴向水平度公差为0.15/1000,相邻两辊倾斜方向宜相反。在完成上述检测后,最后用链条将传动装置和辊道连接起来,在安装传动装置链时,应特别注意此链条不得太松,如果太松,应调整减速机的底座直至达到较好的效果。组装完后,在减速机内、辊子轴承处均应注入足够的润滑油脂,调整好驱动链条,详细检查各链条是否安装正确,然后在链条上涂以润滑剂,并进行试运转12小时（正反交替进行）,要求辊子运转平稳、然后放上冷铸坯,再进行若干次试运转,直至满足设计要求为止。4.15.1、 铸坯移送机（图号:WAM157T252000、252100）4.15.1、 性能及结构说明铸坯移送机位于出坯辊道上方。它主要由运

38、行轨架、主梁、端梁、传动装置、长轴、电缆滑架等部分组成。用于将停在出坯辊道上的铸坯移送到冷床上。铸坯移送机共有四个车轮和两个传动齿轮,两齿轮的同步由两根长轴通过齿轮联轴器与减速机的双输出轴连接而实现,其行走靠装在长轴上的齿轮和运行轨架上的长齿条来完成。4.15.2、 主要技术参数序号名称规格型号1 运行速度24.2m/min2 规矩9000mm3 轮距2800mm4 车轮直径（）300mm5 齿轮节园直径（）400mm6 电动机YZR250M1-6,N=25KW,转速n=987r/min7 减速机ZQ75-50-XZ-ZI=49.784.15.3、 安装及验收要求4.15.3.1、 铸坯移送机

39、的零部件的装配应按YBJ201-83冶金机械设备安装工程施工及验收规范通用规定执行。4.15.3.2、 车轮轮距误差w2mm4.15.3.3、 车轮轴心线平行度误差05./10004.15.3.4、 轨道安装应符合YBJ202-83表26之规定；4.15.3.5、 走行机构组装应符合YBJ202-83之表27之规定；4.15.3.6、 同一轨道前后的两轮中心线高度误差w0.5mm（长范围内）；4.15.4、 试车及维护要求4.15.4.1、 、试运行前后应仔细检查设备各运行部件是否注满或涂上了足够的润滑剂；4.15.4.2、 试运行前应对设备进行盘车,以判断运转是否平稳、灵活,有无异常,并检查

40、有关密封处有无漏油、渗油现象。4.15.4.3、 要求两根长轴同步运转,铸坯移送机启动平稳,制动及时,停车及时；4.15.4.4、 空载试运转应反复进行（不少于3次）,并仔细观察。如发现异常响动应及时停车检查,在故障未查清以及清除前,切勿再作试运转。4.15.4.5、 冷态负载试运转应在空载试运转确认合格后进行。4.15.4.6、 负荷应逐渐添加,当负荷加至4根断面为150*150长为6m的冷铸坯时,铸坯移送机运行正常表示合格。4.16.0、冷床（图号:WAM157250300）冷床安装时,床面只允许向远离铸机中心线方向倾斜,不允许向铸机中心方向倾斜,倾斜角0.5。在确认所有各项都符合要求后，

41、才能进行冷负荷试车。5.1、 连铸机设备试运转在进行连铸机组整机的试运转之前,必须圆满地完成下述工作:5.2、 全部在线机械设备应精确安装就位、对中,并确认单机空载运转合格和润滑情况良好。5.3、 各液压系统,干油润滑系统,水冷系统,供电系统,供气系统,二冷蒸汽排放系统等能源介质系统全部安装就位,并通过仔细检查,确认运行可靠。5.4、 各仪表及控制系统准确就位,并按设计要求进行校准和试验。5.5、 生产现场必须清除一切对操做有害的障碍物及施工中留下的杂物。在圆满完成上述四项主要工作之后,设备即可投入试运转,试运转工作内容由下述步骤组成:5.5.1、 连铸机组无负载联动试运转应以引锭杆送入结晶器

42、模拟进行。5.5.2、 输送辊道和冷床出坯设备的无负荷联动试车应以冷坯模拟进行。5.5.3、 当上述模拟试验合格后,即可进行负载联动试运转。连铸设备的负载联动试运转应以浇钢水进行,顺浇完第一包钢水后,应对设备进行全面的仔细检查,在确认无异常现象后,再连续浇注三包钢水,设备运行应正常。6.0、连铸机设备安装记录连铸机设备安装验收完成后应由安装单位按要求提供设备安装记录,包括:6.1、 连铸机组安装的纵向和横向基准线的永久中心标板的设置位置,各层平台永久基准点的设置及标高值,这些都应标示在一张安装竣工资料图上。6.2、 各部件（包括回转台、中间罐车、结晶器、结晶器振动装置、拉矫机、引定杆存放装置、

43、辊道等等主体设备）的安装记录,见下表。该表由安装单位在安装调试中及时填写,并于冷热试前交于用户。拉矫机安装检验质量验收记录工程名称分项工程名称验收单位施工单位项目经理施工执行标准名称及编号技术负责人分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录项目极限偏差实测结果主控项目1底座纵横向中心线0.5标高0.5水平度0.1/10002切点辊和各下辊纵横向中心线0.5标高0.5水平度0.15/1000对弧公差0.3一般项目1设备符合设计要求,主要安装尺寸与工程设计相符且技术文件齐全2垫板的安装和设计符合施工验收规范规定施工单位检查评定结果项目专

44、业质量检验员:年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日二冷一段、导向段装置安装检验质量验收记录工程名称分项工程名称验收单位施工单位项目经理施工执行标准名称及编号技术负责人分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录项目极限偏差实测结果主控项目1底座纵横向中心线1标高0.5水平度0.1/10002 支承座和“N：煎纵向中心线3.5定位尺寸0.5横向水平度0.2/10003 弧形段纵向中心线0.5横向水平度0.2/1000对弧偏差0.3一般项目1设备符合设计要求,主要安装尺寸与工程设计相符且技术文件齐全

45、2垫板的安装和设计符合施工验收规范规定施工单位检查评定结果项目专业质量检验员:年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日结晶器和振动装置安装检验质量验收记录工程名称分项工程名称验收单位施工单位项目经理施工执行标准名称及编号技术负责人分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录项目极限偏差实测结果主控项目1振动台架及传动装置纵向中心线1横向中心线0.5标高0.5水平度0.1/10002结晶器中心线0.5标高1与足辊对弧0.2与上弧段对弧0.3一般项目1设备符合设计要求,主要安装尺寸与工程设计相符且技术文

46、件齐全2 垫板的安装和设计符合施工验收规范规定3 结晶器水冷室必须按设备技术文件要求,进行水压试验合格4 结晶器、足辊的对弧,必须符合设备技术文件规定5 定位块的安装必须符合设备技术文件的规定,并牢固可靠施工单位检查评定结果项目专业质量检验员:年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日中间罐车及轨道安装检验质量验收记录工程名称分项工程名称验收单位施工单位项目经理施工执行标准名称及编号技术负责人分包单位分包项目经理施工班组长检控项目序号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录项目极限偏差实测结果主控项目1轨道安装纵向中心线1轨距2水平度0.
