浅谈锅炉水压试验重要环节

1、浅谈锅炉水压试验重要环节山东电建二公司 贾广明 袁洪斌摘 要: 锅炉水压试验是新建火力发电厂锅炉安装中的一个重要里程碑项目,也是检验锅炉本体承压部件的焊口、焊缝及阀门等质量的重要方法，其水压试验各个环节影响着水压试验过程。本文对多个新建电厂水压试验进行了综合分析总结，为以后各种炉型水压试验提供依据。关键词: 锅炉水压 重要环节 举例说明 1、前言: 锅炉水压试验是在冷态下检查锅炉设备强度和严密性的一种试验，是锅炉本体承压部件安装结束后和投运前的一项重要工序，以检验锅炉承重和承压部件的安装质量，确保投产后的安全运行。本文对华德三期工程2*660MW工程（亚临界、一次中间再热锅炉），济宁运河循环流

2、化床锅炉2*135MW工程（超高压、一次中间再热锅炉），江苏连云港2*330MW工程（亚临界、一次中间再热锅炉），江苏沙洲张家港电厂2*600MW工程(超临界直流炉,螺旋管圈水冷壁、一次中间再热)等水压试验方案均进行了综合分析,对涉及到的几个重要环节,作了详细分说。2、重要环节： （1）水压试验压力：对于水压试验时的压力，一般按锅炉厂的技术文件规定进行，若无规定时，执行规范：主汽系统为汽包工作压力的1.25倍；直流锅炉为过热器出口联箱工作压力的1.25倍，且不小于省煤器进口联箱工作压力的1.1倍；再热器为进口联箱工作压力的1.5倍，例如:江苏新海电厂#1炉，锅炉由武汉锅炉厂供货，其汽包工作压力

3、为18.87MP 水压试验压力为: P=18.87MP×1.25=23.59MP 再热系统水压试验压力为再热器进口集箱工作压力的1.5倍。P=3.848MP×1.5=5.772MP（2）水容积、水质及水温要求： 水容积：根据锅炉厂提供的资料，同时，再加上水压临时管道的容积，计算出水压所需的水量，便于提前做好准备措施。 水 质：水压试验使用加有一定剂量的氨水和联氨的除盐水，根据规定水压试验用水的PH值为10至10.5，联氨的浓度一般为200300ppm，用氨水调节其PH值。 联氨计算方法：如果联氨的浓度为300ppm按1000m3用水计算，则300ppm/L*1000 m3=

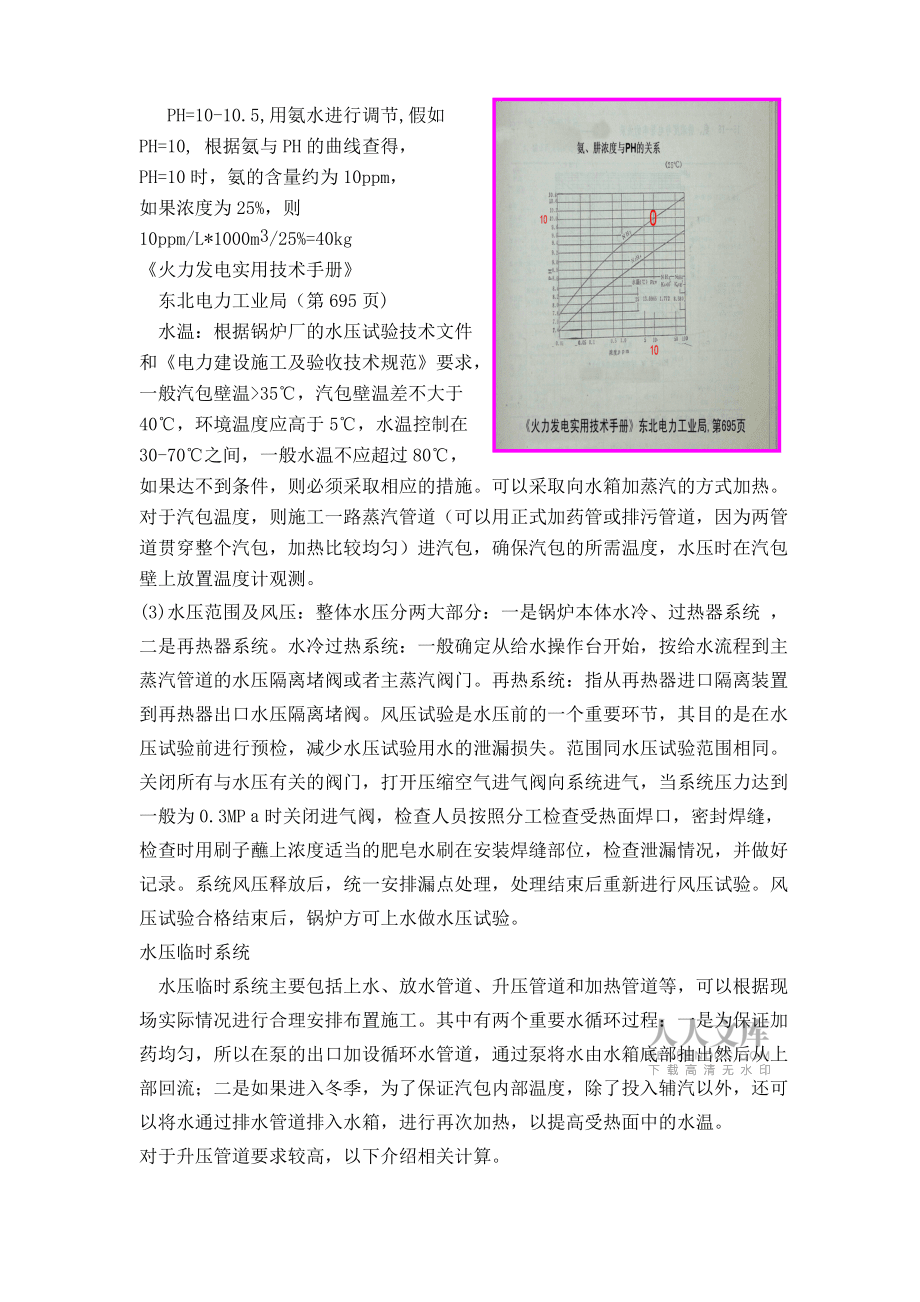

4、300kg，如果浓度为40%，300kg/40%=750kg PH=10-10.5,用氨水进行调节,假如PH=10, 根据氨与PH的曲线查得，PH=10时，氨的含量约为10ppm，如果浓度为25%，则10ppm/L*1000m3/25%=40kg火力发电实用技术手册东北电力工业局（第695页) 水温：根据锅炉厂的水压试验技术文件和电力建设施工及验收技术规范要求，一般汽包壁温>35，汽包壁温差不大于40，环境温度应高于5，水温控制在30-70之间，一般水温不应超过80，如果达不到条件，则必须采取相应的措施。可以采取向水箱加蒸汽的方式加热。对于汽包温度，则施工一路蒸汽管道（可以用正式加药管或

5、排污管道，因为两管道贯穿整个汽包，加热比较均匀）进汽包，确保汽包的所需温度，水压时在汽包壁上放置温度计观测。(3)水压范围及风压：整体水压分两大部分：一是锅炉本体水冷、过热器系统 ，二是再热器系统。水冷过热系统：一般确定从给水操作台开始，按给水流程到主蒸汽管道的水压隔离堵阀或者主蒸汽阀门。再热系统：指从再热器进口隔离装置到再热器出口水压隔离堵阀。风压试验是水压前的一个重要环节，其目的是在水压试验前进行预检，减少水压试验用水的泄漏损失。范围同水压试验范围相同。关闭所有与水压有关的阀门，打开压缩空气进气阀向系统进气，当系统压力达到一般为0.3MP时关闭进气阀，检查人员按照分工检查受热面焊口，密封焊

6、缝，检查时用刷子蘸上浓度适当的肥皂水刷在安装焊缝部位，检查泄漏情况，并做好记录。系统风压释放后，统一安排漏点处理，处理结束后重新进行风压试验。风压试验合格结束后，锅炉方可上水做水压试验。(4)水压临时系统 水压临时系统主要包括上水、放水管道、升压管道和加热管道等，可以根据现场实际情况进行合理安排布置施工。其中有两个重要水循环过程：一是为保证加药均匀，所以在泵的出口加设循环水管道，通过泵将水由水箱底部抽出然后从上部回流；二是如果进入冬季，为了保证汽包内部温度，除了投入辅汽以外，还可以将水通过排水管道排入水箱，进行再次加热，以提高受热面中的水温。对于升压管道要求较高，以下介绍相关计算。A. 升压临

7、时管道壁厚计算S=PD0/2t+2YP+（取自火力发电厂汽水管道设计技术规定第15页）假如P=23MP (试验压力)D0=28mm （管道外径）t=125MP （20号钢,<250,许用应力）=1（许用应力修正系数） Y=0.4 （温度壁厚修正系数）= 0 （壁厚修正量） S=23×28/2×125×12×0.4×230=2.4mm，取S=4mm B.水压临时堵板壁厚计算假如水压试验压力为：P=23MP，采用内堵板，t =125MP，（温度为<250 ,材料为20钢）K/=0.6,=1.04，Di=223mm则：Sc=0.4*223

8、* =37.5mm，可以取壁厚为40mm的钢板（火力发电厂汽水管道设计技术规定DL/T5054-1996 第141页） (5)水压曲线制定水压曲线的制定直接决定着水压进程，其升压速度对设备自身有一定的影响，根据水压试验压力升降速度一般不应大于0.3Mpa/min，工作压力到实验压力升速一般不应大于0.2Mpa/min。（6）水压试验后的保护 经水压试验合格的锅炉,因距离化学清洗时间大于30天时, 根据电力建设施工及验收技术规范（火力发电厂化学篇）的规定，应进行防锈蚀保护，方法如下:如果进入冬季，环境温度低于0，而采取湿保护必须采取相应的防冻措施有两种防冻方式可以参考：.华德电厂三期工程#6炉水

9、压时间为二月份，水压后，在斜炉底水冷壁上方制作环型暖气管，通入辅汽，并接相应的疏水装置，同时关闭后烟井调节烟风挡板，防止暖风被烟囱抽走，斜炉底下方进行临时封闭。.江苏连云港新海电厂#1炉锅炉水压在十二月份，水压后进入冬季，将辅汽与邻炉加热管相连，蒸汽直接进入水冷壁，对整个炉膛升温，温度控制在20左右，在炉底加设疏水器，只要不让空气进入水冷壁内，没有空气的流通就不会造成受热面的腐蚀。因为炉顶区域过热器管道U型管中水无法排出，所以除了尽快完善大罩壳施工外，还需在顶棚上周围加设一根蒸汽管，保证温度不低于零度。后烟井挡板风门关闭，斜炉底采用临时保温材料进行封闭。水冷壁上所有孔洞全部封口。B采用充氮气方式保护时，用氮气置换放水，(华德三期#6炉采用此方法)氮气纯度应大于99.5%，充氮保护期间维持氮气压力在0.02MP0.05MP，在利用汽包就地压力表座加装临时压力表进行观察。3、结束语：以上综合介绍了几种炉型的水压试验，总结了在水压过程中所涉及到的几个重要环节，在今后的各种炉型的锅炉安装中，基本上均可以迎刃而解，当然，根据炉型的不同，外在环境的不同，所采取的措施也不相同，可以灵活掌握运用。参考文献:1.电力建设施工及验收技术规范锅炉篇1996版2.火电施工质量
